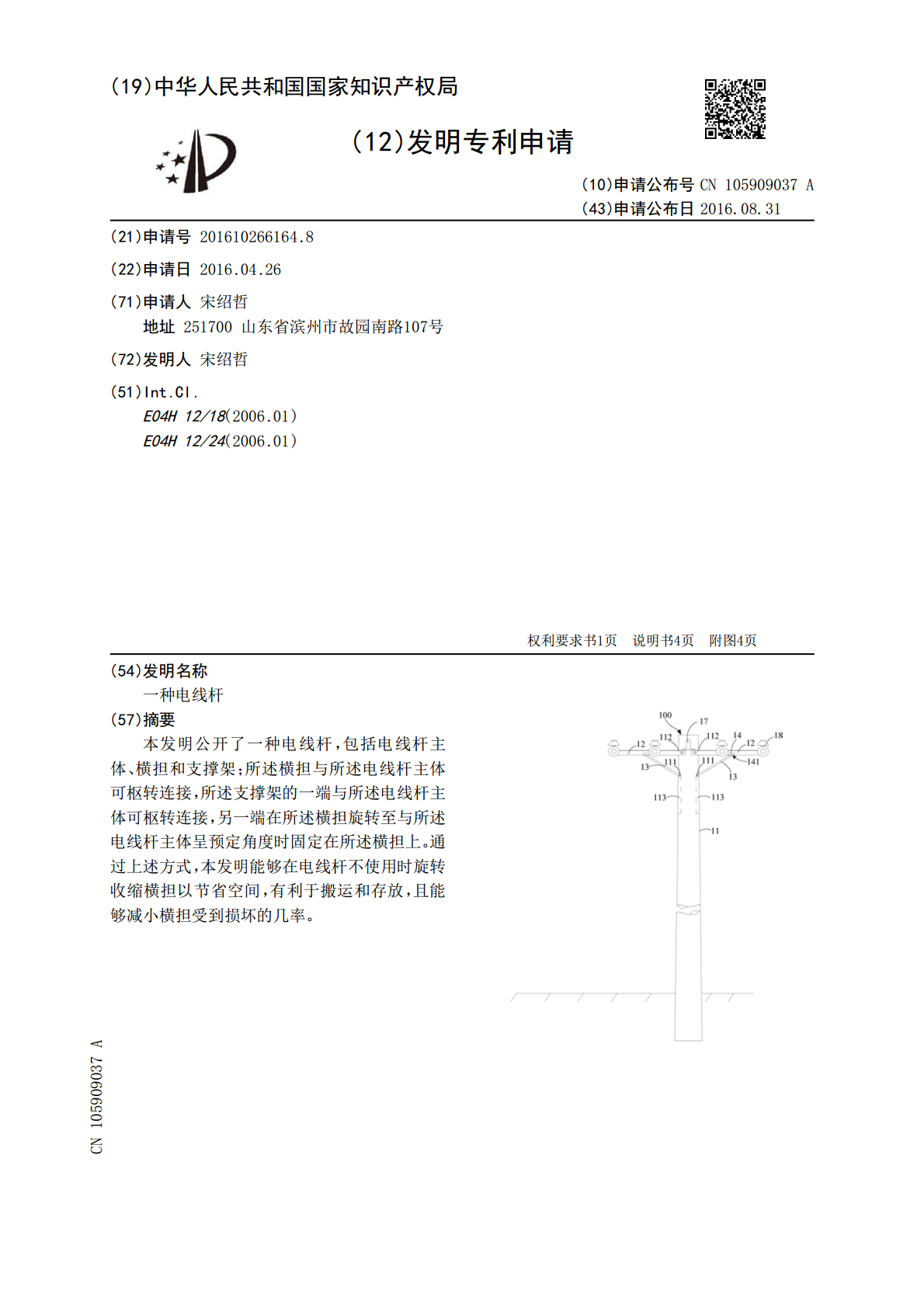

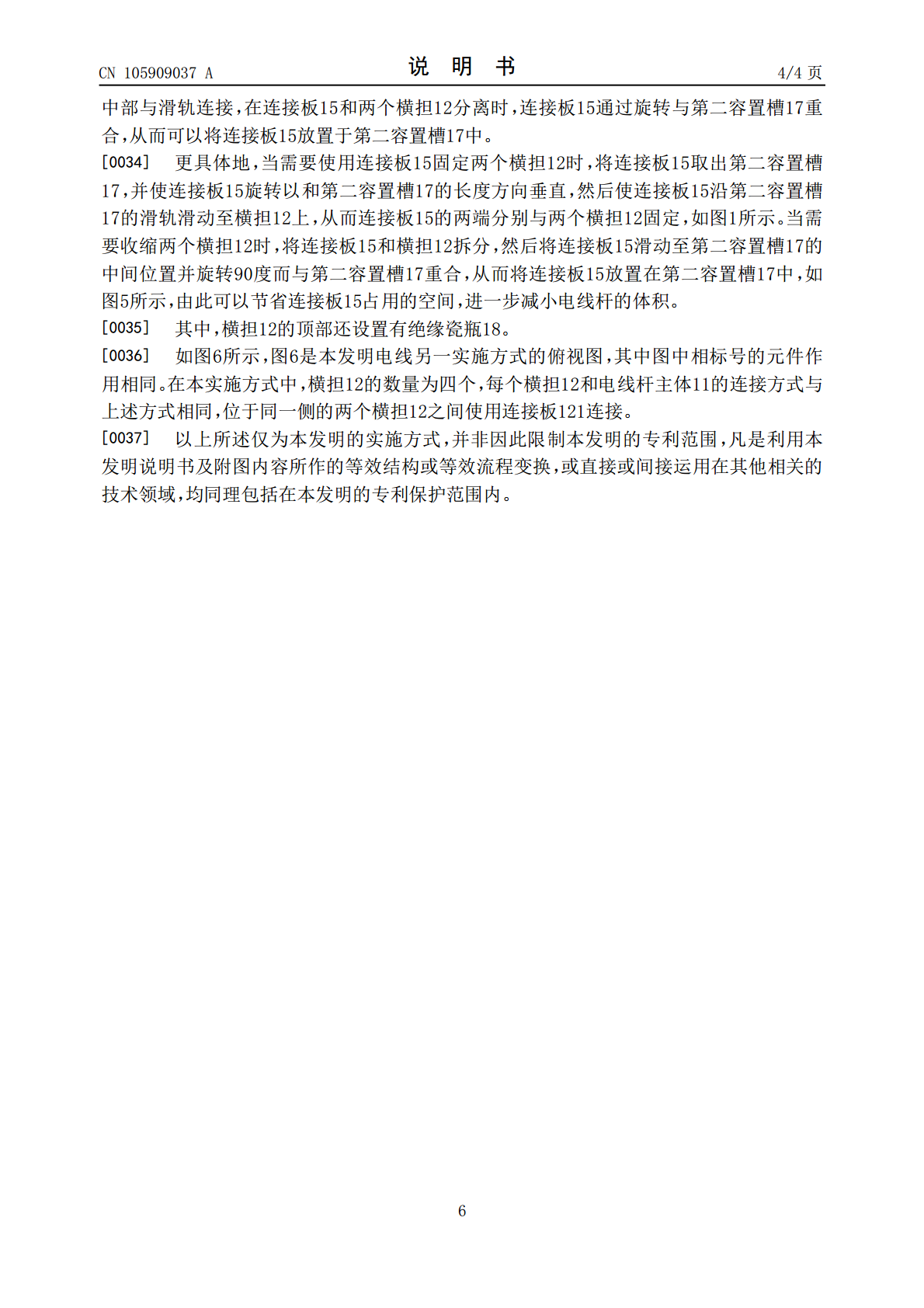

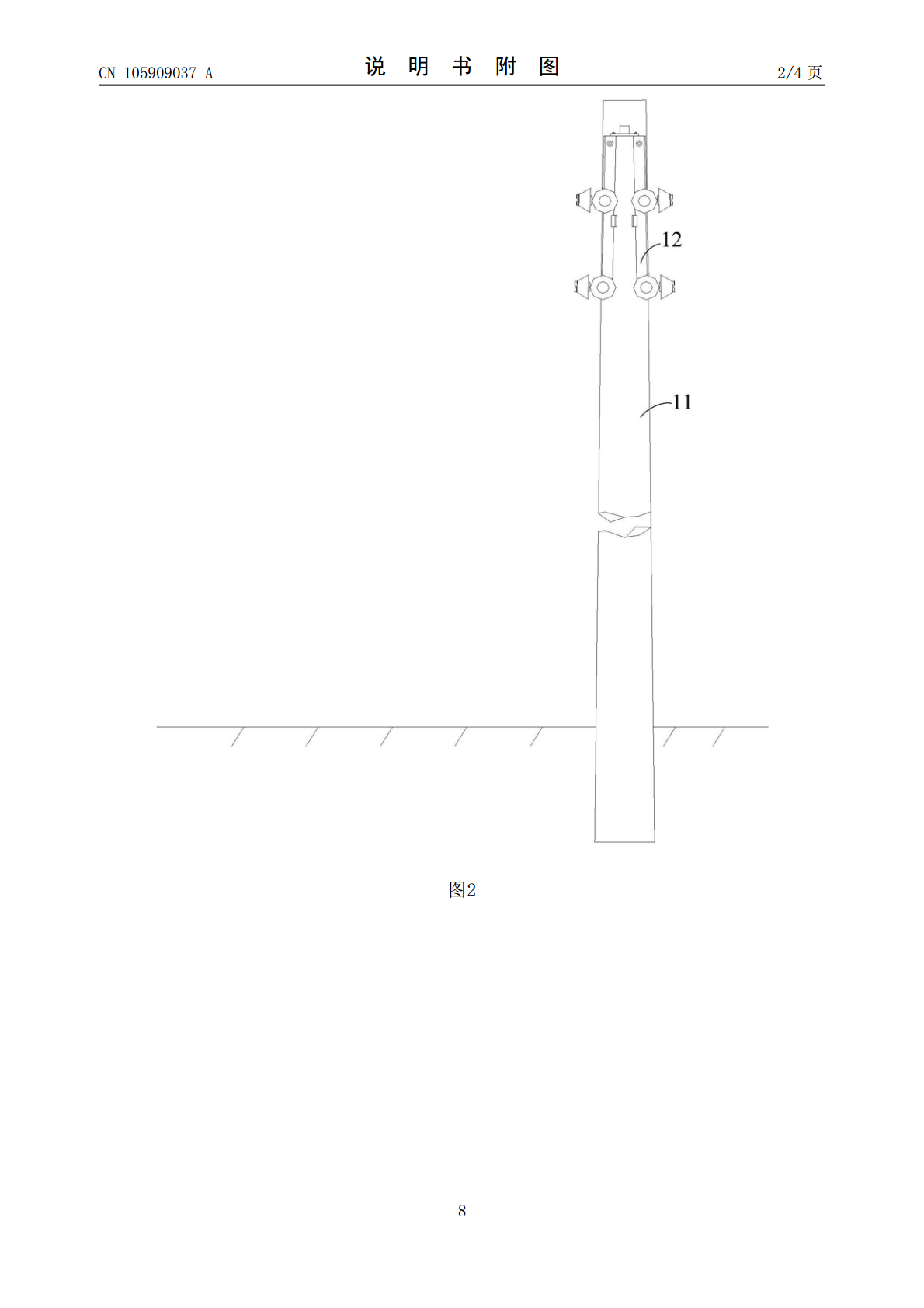

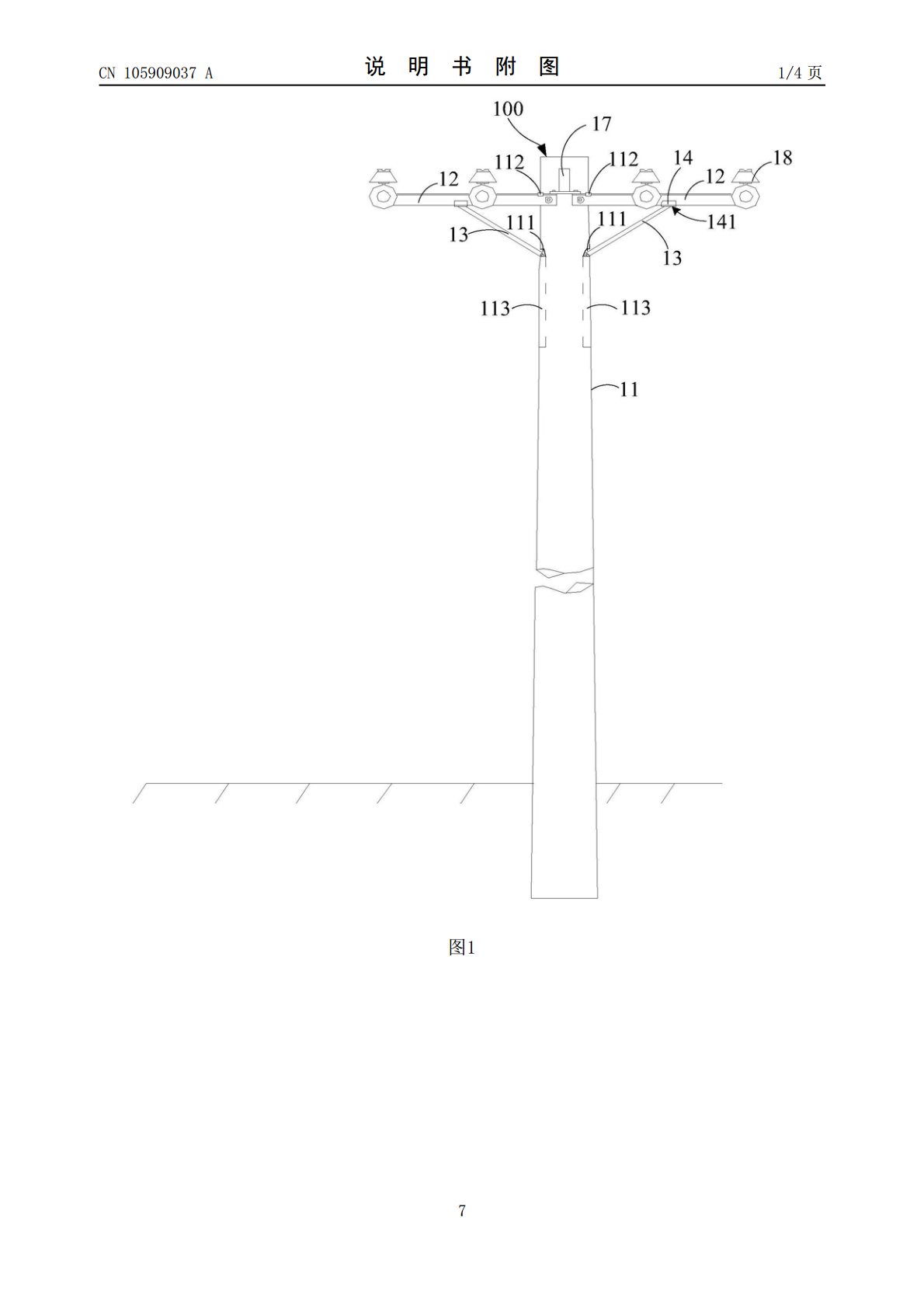

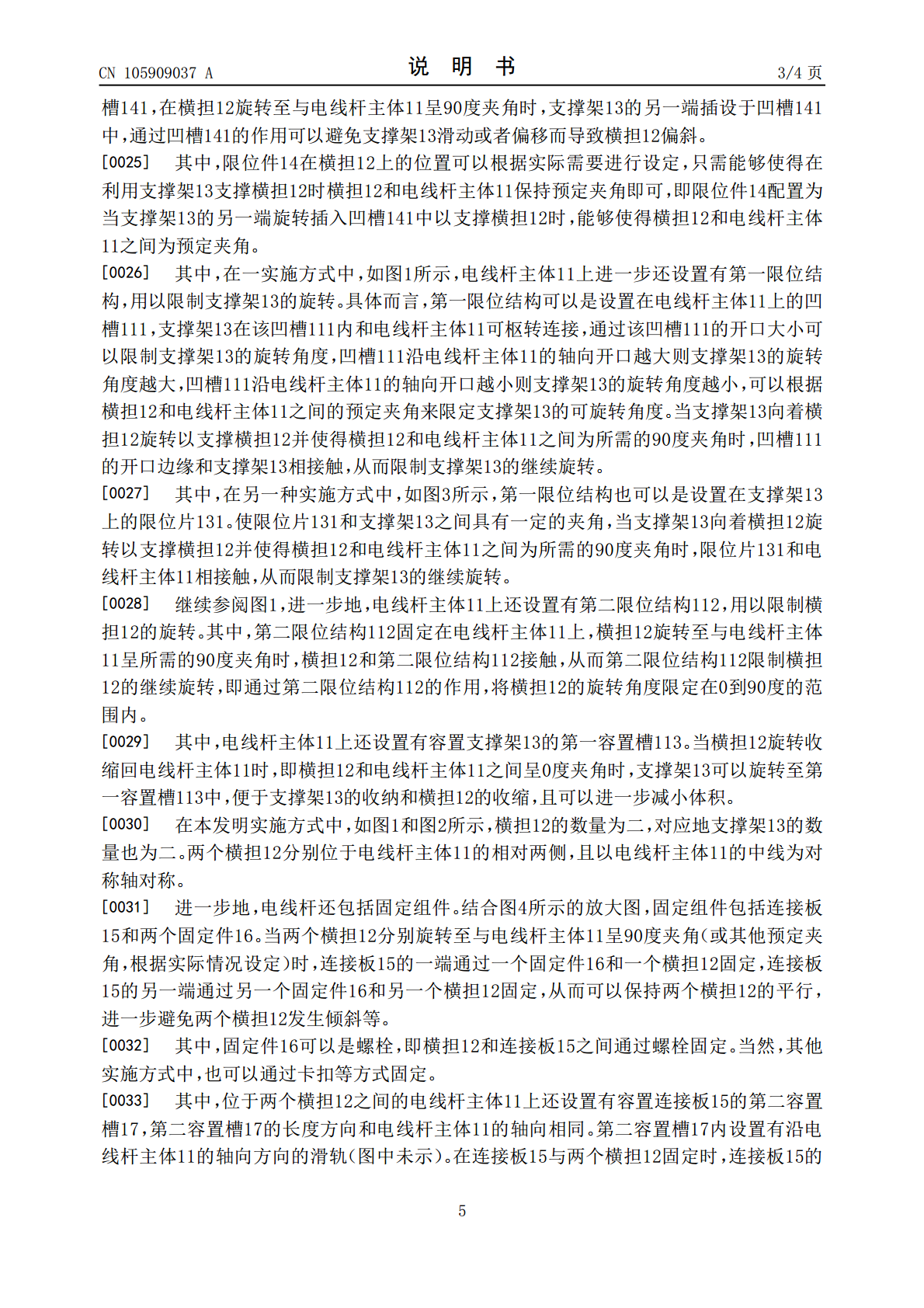

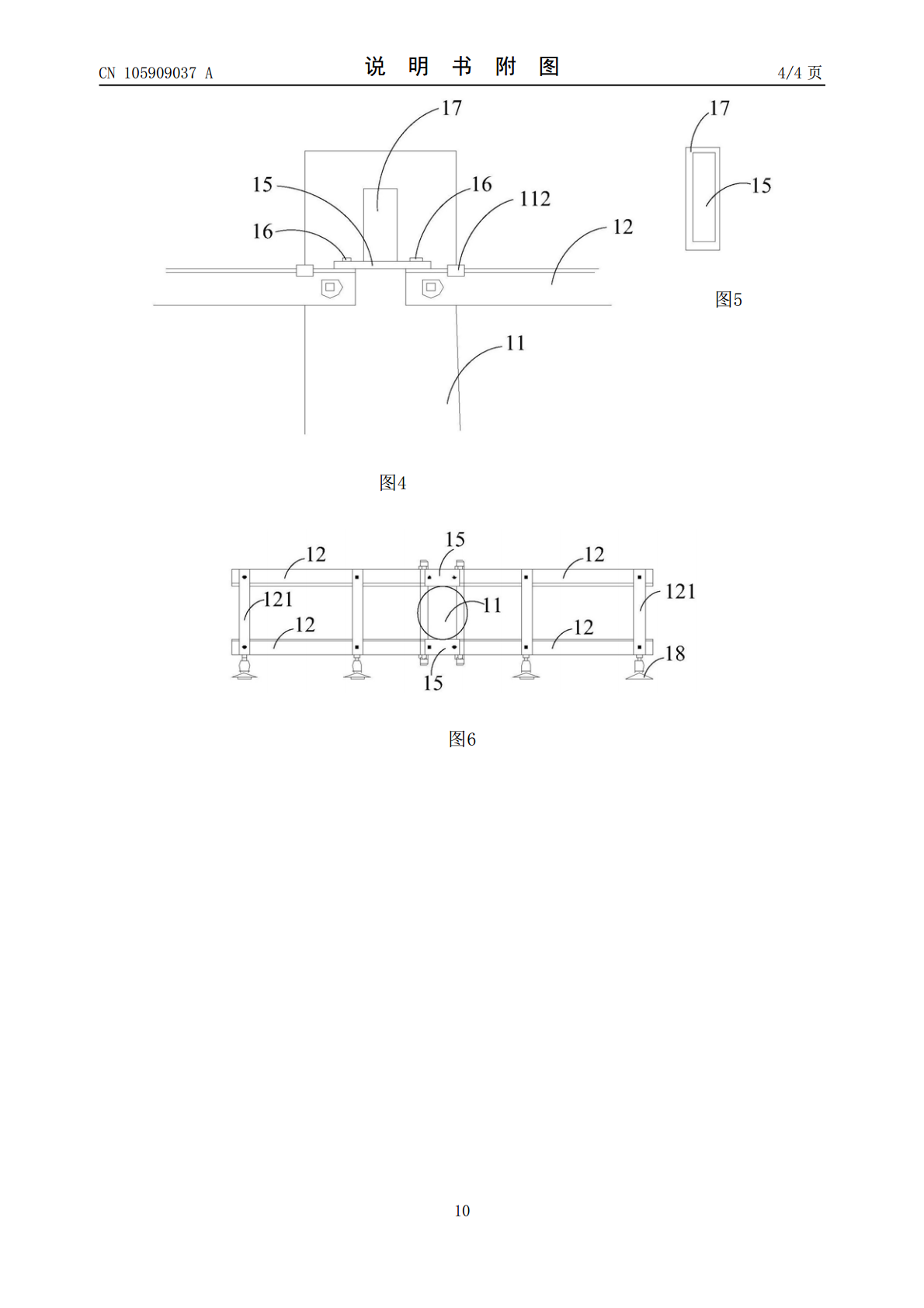

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105909037A(43)申请公布日2016.08.31(21)申请号201610266164.8(22)申请日2016.04.26(71)申请人宋绍哲地址251700山东省滨州市故园南路107号(72)发明人宋绍哲(51)Int.Cl.E04H12/18(2006.01)E04H12/24(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种电线杆(57)摘要本发明公开了一种电线杆，包括电线杆主体、横担和支撑架；所述横担与所述电线杆主体可枢转连接，所述支撑架的一端与所述电线杆主体可枢转连接，另一端在所述横担旋转至与所述电线杆主体呈预定角度时固定在所述横担上。通过上述方式，本发明能够在电线杆不使用时旋转收缩横担以节省空间，有利于搬运和存放，且能够减小横担受到损坏的几率。CN105909037ACN105909037A权利要求书1/1页1.一种电线杆，其特征在于，包括电线杆主体、横担和支撑架；所述横担与所述电线杆主体可枢转连接，所述支撑架的一端与所述电线杆主体可枢转连接，另一端在所述横担旋转至与所述电线杆主体呈预定角度时固定在所述横担上。2.根据权利要求1所述的电线杆，其特征在于，所述横担的底部设置有限位件，所述限位件上设置有凹槽，所述支撑架的另一端插设于所述凹槽中。3.根据权利要求1所述的电线杆，其特征在于，所述电线杆主体或所述支撑架上设置有第一限位结构，限制所述支撑架的旋转。4.根据权利要求1所述的电线杆，其特征在于，所述电线杆主体上设置有第二限位结构，限制所述横担的旋转。5.根据权利要求1所述的电线杆，其特征在于，所述电线杆主体上设置有容置所述支撑架的第一容置槽。6.根据权利要求1所述的电线杆，其特征在于，所述横担和所述支撑架的数量均为二，两个所述横担分别位于所述电线杆主体的相对两侧。7.根据权利要求6所述的电线杆，其特征在于，还包括固定组件，所述固定组件包括连接板和两个固定件，在两个所述横担分别旋转至与所述电线杆主体呈预定角度时，所述连接板的一端通过一个所述固定件与其中一个所述横担固定，所述连接板的另一端通过另一个所述固定件与另一个所述横担固定。8.根据权利要求7所述的电线杆，其特征在于，位于两个所述横担之间的电线杆主体上设置有容置所述连接板的第二容置槽，所述第二容置槽内设置有沿所述电线杆主体的轴向方向的滑轨，在所述连接板与两个所述横担固定时所述连接板的中部与所述滑轨连接，在所述连接板和两个所述横担分离时所述连接板通过旋转而与所述第二容置槽重合。9.根据权利要求1所述的电线杆，其特征在于，所述横担的顶部设置有绝缘瓷瓶。10.根据权利要求1-9任一项所述的电线杆，其特征在于，所述预定角度为90度。2CN105909037A说明书1/4页一种电线杆技术领域[0001]本发明涉及电力设备技术领域，特别是涉及一种电线杆。背景技术[0002]电线杆即架电线的杆。横担是电线杆中的重要组成部分，为电线杆顶部横向固定的角铁，其上有瓷瓶以支撑架空电线。横担的作用是用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。[0003]现有的大多数横担都是整段呈一字型，在使用电线杆的时候，通常是先将横担直接固定在电线杆上，然后装车运输至目的地进行电线杆安装。然后，横担通常具有一定的长度，在固定到电线杆上后使得电线杆的整体体积较大，需占用较大的空间，不利于存放和搬运，并且在运输过程中容易对横担造成磕碰，致使横担损坏。发明内容[0004]本发明主要解决的技术问题是提供一种电线杆，能够在电线杆不使用时旋转收缩横担以节省空间，有利于搬运和存放，且能够减小横担受到损坏的几率。[0005]为解决上述技术问题，本发明采用的一个技术方案是：提供一种电线杆，包括电线杆主体、横担和支撑架；所述横担与所述电线杆主体可枢转连接，所述支撑架的一端与所述电线杆主体可枢转连接，另一端在所述横担旋转至与所述电线杆主体呈预定角度时固定在所述横担上。[0006]其中，所述横担的底部设置有限位件，所述限位件上设置有凹槽，所述支撑架的另一端插设于所述凹槽中。[0007]其中，所述电线杆主体或所述支撑架上设置有第一限位结构，限制所述支撑架的旋转。[0008]其中，所述电线杆主体上设置有第二限位结构，限制所述横担的旋转。[0009]其中，所述电线杆主体上设置有容置所述支撑架的第一容置槽。[0010]其中，所述横担和所述支撑架的数量均为二，两个所述横担分别位于所述电线杆主体的相对两侧。[0011]其中，还包括固定组件，所述固定组件包括连接板和两个固定件，在两个所述横担分别旋转至与所述电线杆主体呈预定角度时，所述连接板的一端通过一个所述固定件与其中一个所述横担固定，所述连接板的另
