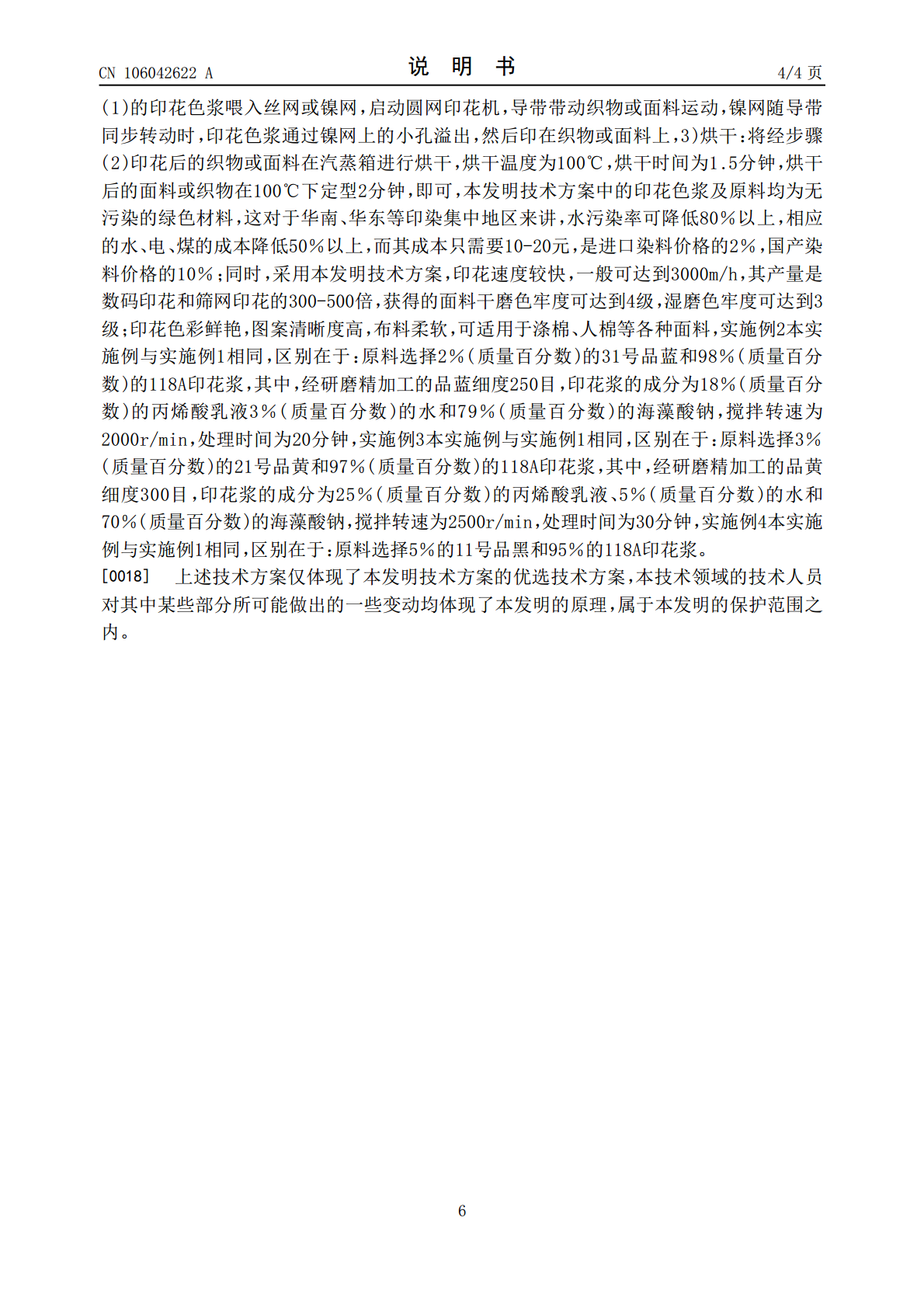

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106042622A(43)申请公布日2016.10.26(21)申请号201610419843.4(22)申请日2016.06.12(71)申请人绍兴市天基印刷材料厂地址312003浙江省绍兴市越城区东湖镇塘下赵村(72)发明人叶其标(74)专利代理机构北京兆君联合知识产权代理事务所(普通合伙)11333代理人郑学成(51)Int.Cl.B41F17/38(2006.01)B41F23/04(2006.01)B41F33/16(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种蓝色色浆制备及印花烘干工艺(57)摘要本发明公开了一种蓝色色浆制备及印花烘干工艺，包括工作台,所述工作台上表面一侧设有印花机构，所述工作台上表面另一侧设有支撑架，所述支撑架下表面设有输送绞龙，所述输送绞龙上设有震动块，所述输送绞龙上表面加工有入料口，所述输送绞龙一端设有弯形管，所述染料桶、丙烯酸乳液桶、蓄水桶和增稠剂桶上均设有排料口，所述每个排料口通过导管与入料口固定连接，所述出料头通过导料管与弯形管固定链接，本发明的有益效果是，绿色印染，生态排放，扣印效率高，结构简单，实用性强。CN106042622ACN106042622A权利要求书1/1页1.一种蓝色色浆制备及印花烘干工艺，包括工作台(1),其特征在于，所述工作台(1)上表面一侧设有印花机构，所述工作台(1)上表面另一侧设有支撑架(2)，所述支撑架(2)下表面设有输送绞龙(3)，所述输送绞龙(3)上设有震动块(4)，所述输送绞龙(3)上表面加工有入料口(5)，所述输送绞龙(3)一端设有弯形管(6)，所述支撑架(2)上表面设有染料桶(7)、丙烯酸乳液桶(8)、蓄水桶(9)和增稠剂桶(10)，所述染料桶(7)、丙烯酸乳液桶(8)、蓄水桶(9)和增稠剂桶(10)上均设有排料口(11)，所述每个排料口(11)通过导管(12)与入料口(5)固定连接，所述印花机构由设置在工作台(1)上的门型架(13)、设置在门型架(13)横梁两端且伸缩端向下的一组伸缩气缸(14)、设置在一组伸缩气缸(14)伸缩端上的安装架(15)、设置在安装架(15)内的镍网(16)、设置在门型架(13)横梁上的出料头(17)、设置在门型架(13)横梁中心处的机械刷手(18)和设置在安装架一侧的红外线发射器(19)共同构成的，所述出料头(17)通过导料管(20)与弯形管(6)固定链接。2.根据权利要求1所述的一种蓝色色浆制备及印花烘干工艺，其特征在于，所述工作台(1)一侧设有圆形箱体(21)，所述圆形箱体(21)内上表面设有圆形滑轨(22)，所述圆形滑轨(22)内嵌装有滑轮(23)，所述滑轮(23)中心处设有连接架(24)，所述连接架(24)一端设有挂钩(25)，所述圆形箱体(21)内圆周面上加工有开口(26)，所述开口(26)内嵌装有与之相匹配的喷头(27)，所述圆形箱体(21)内上表面中心处加工有圆形开口(41)，所述圆形开口(41)内嵌装有风机(28)，所述圆形开口(41)上下两端均设有保护网(29)，所述圆形箱体(21)圆周面内设有加热片(30)，所述圆形箱体(21)前表面加工有矩形开口(42)，所述矩形开口(42)处设有电子挡门(31)，所述圆形箱体(21)下表面设有安装座(32)，所述安装座(32)内装有蓄水桶(9)，所述蓄水桶(9)内设有水泵(33)，所述水泵(33)通过导管(12)与每个喷头(8)固定连接，所述圆形箱体(21)外侧表面上设有控制器A(34)，所述圆形箱体(21)外圆周面且靠近下表面上设有市电接口(35)，所述市电接口(35)与控制器A(34)电性相连，所述控制器A(34)分别与风机(28)和电子挡门(31)电性相连。3.根据权利要求1所述的一种蓝色色浆制备及印花烘干工艺，其特征在于，所述工作台(1)一侧设有控制器B(36)，所述控制器B(36)侧表面设有电容触摸屏(37)，所述控制器B(36)下方设有市电接口(35)，所述市电接口(35)与控制器B(36)电性相连，所述控制器B(36)分别与电容触摸屏(37)、输送绞龙(3)、震动块(4)、电磁阀伸缩气缸(14)、机械刷手(18)和红外线发射器(19)电性相连。4.根据权利要求1所述的一种蓝色色浆制备及印花烘干工艺，其特征在于，所述工作台(1)上表面设有传送带(38)，所述传送带(38)上表面嵌装多个受力板(39)，所述多个受力板(39)一侧设有多个红外线接收器(40)，所述多个受力板(39)数量为10-20个，所述多个红外线接收器(40)数量与多个受力板(39)数量相匹配。5.根据权利要求1所述的一种蓝色色浆制备及印花烘干工艺，其特征在于，所述工作台(1)的横截
