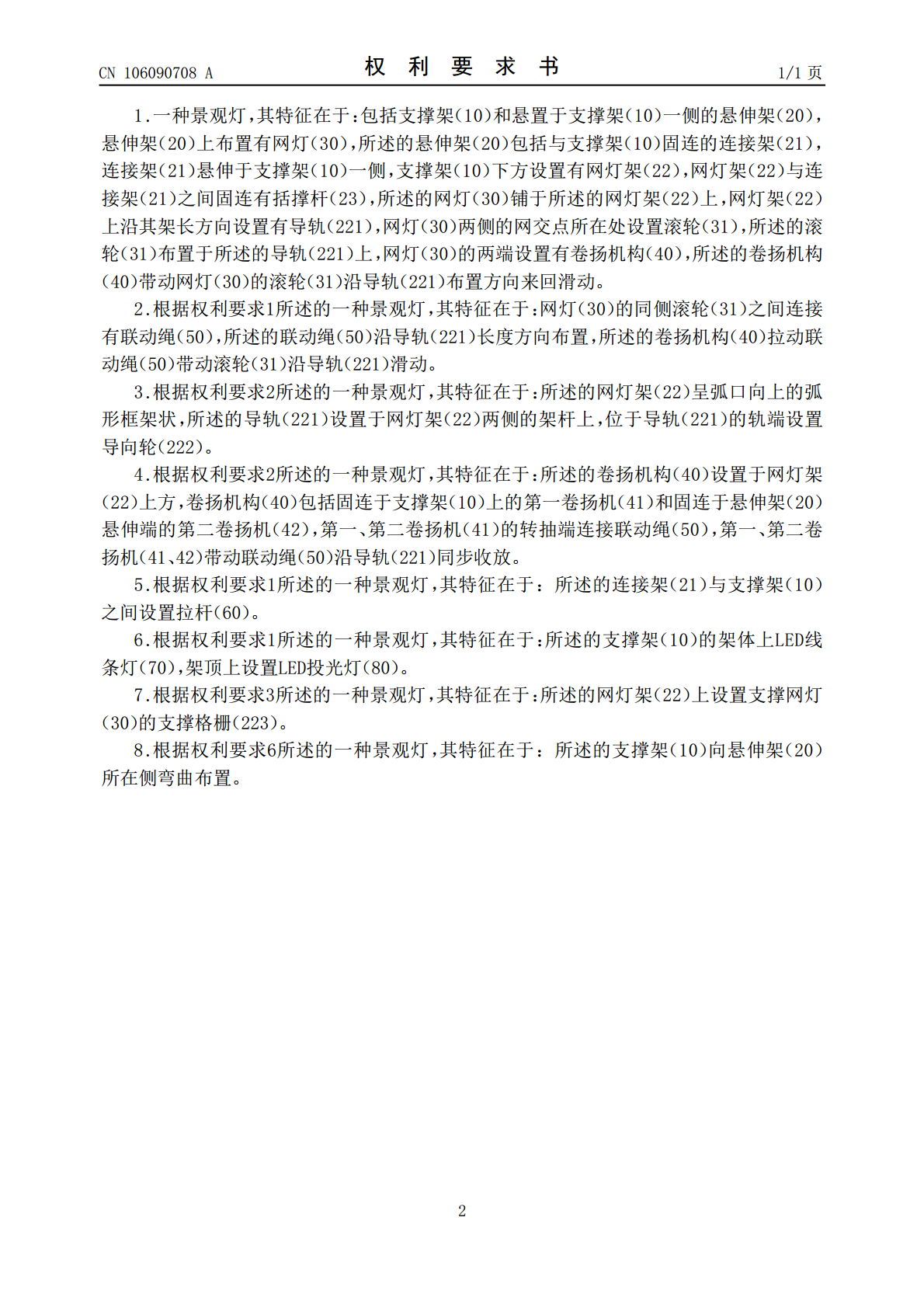

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106090708A(43)申请公布日2016.11.09(21)申请号201610358403.2(22)申请日2016.09.19(71)申请人安徽派蒙特环境艺术科技有限公司地址230000安徽省合肥市政务文化新区潜山路与休宁路交口绿地蓝海大厦C座1708室(72)发明人姚进徐超许有志(74)专利代理机构杭州君度专利代理事务所(特殊普通合伙)33240代理人王桂名(51)Int.Cl.F21S4/28(2016.01)F21V21/34(2006.01)F21Y115/10(2016.01)F21W131/10(2006.01)权利要求书1页说明书3页附图3页(54)发明名称景观灯(57)摘要本发明属于照明和装饰灯领域，具体涉及一种景观灯。包括支撑架和悬置于支撑架一侧的悬伸架，悬伸架上布置有网灯，所述的悬伸架包括与支撑架固连的连接架，连接架悬伸于支撑架一侧，支撑架下方设置有网灯架，网灯架与连接架之间固连有括撑杆，所述的网灯铺于所述的网灯架上，网灯架上沿其架长方向设置有导轨，网灯两侧的网交点所在处设置滚轮，所述的滚轮布置于所述的导轨上，网灯的两端设置有卷扬机构，所述的卷扬机构带动网灯的滚轮沿导轨布置方向来回滑动。适用于类似水岸、山体悬崖臂这种景区，不仅灯光效果好，而且也方便灯体的检修和维护。CN106090708ACN106090708A权利要求书1/1页1.一种景观灯，其特征在于：包括支撑架（10）和悬置于支撑架（10）一侧的悬伸架（20），悬伸架（20）上布置有网灯（30），所述的悬伸架（20）包括与支撑架（10）固连的连接架（21），连接架（21）悬伸于支撑架（10）一侧，支撑架（10）下方设置有网灯架（22），网灯架（22）与连接架（21）之间固连有括撑杆（23），所述的网灯（30）铺于所述的网灯架（22）上，网灯架（22）上沿其架长方向设置有导轨（221），网灯（30）两侧的网交点所在处设置滚轮（31），所述的滚轮（31）布置于所述的导轨（221）上，网灯（30）的两端设置有卷扬机构（40），所述的卷扬机构（40）带动网灯（30）的滚轮（31）沿导轨（221）布置方向来回滑动。2.根据权利要求1所述的一种景观灯，其特征在于：网灯（30）的同侧滚轮（31）之间连接有联动绳（50），所述的联动绳（50）沿导轨（221）长度方向布置，所述的卷扬机构（40）拉动联动绳（50）带动滚轮（31）沿导轨（221）滑动。3.根据权利要求2所述的一种景观灯，其特征在于：所述的网灯架（22）呈弧口向上的弧形框架状，所述的导轨（221）设置于网灯架（22）两侧的架杆上，位于导轨（221）的轨端设置导向轮（222）。4.根据权利要求2所述的一种景观灯，其特征在于：所述的卷扬机构（40）设置于网灯架（22）上方，卷扬机构（40）包括固连于支撑架（10）上的第一卷扬机（41）和固连于悬伸架（20）悬伸端的第二卷扬机（42），第一、第二卷扬机（41）的转抽端连接联动绳（50），第一、第二卷扬机（41、42）带动联动绳（50）沿导轨（221）同步收放。5.根据权利要求1所述的一种景观灯，其特征在于：所述的连接架（21）与支撑架（10）之间设置拉杆（60）。6.根据权利要求1所述的一种景观灯，其特征在于：所述的支撑架（10）的架体上LED线条灯（70），架顶上设置LED投光灯（80）。7.根据权利要求3所述的一种景观灯，其特征在于：所述的网灯架（22）上设置支撑网灯（30）的支撑格栅（223）。8.根据权利要求6所述的一种景观灯，其特征在于：所述的支撑架（10）向悬伸架（20）所在侧弯曲布置。2CN106090708A说明书1/3页景观灯技术领域[0001]本发明属于照明和装饰灯领域，具体涉及一种景观灯。背景技术[0002]景观灯是现代景观中不可缺少的部分，它不仅自身具有较高的观赏性，还强调艺术灯的景观与景区历史文化、周围环境的协调统一。景观灯利用不同的造型、相异的光色与亮度来造景。目前，景区的公共区域（公园、景点、道路、湖面等）都使用景观灯作为夜晚的照明，景观灯美丽的造型在灯光的衬托下再结合周围的环境，给人一种美的享受。[0003]为了进一步达到景观灯的美观以及灯光效果，现有的景观灯多采用各式各样LED灯与网灯结合的复合灯光效果，LED灯基本结构是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，然后四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以LED灯的抗震性能好，对于布置于外界的景观灯较为适用。网灯是利用导线和网框线将灯串相互缠绕固定成网状，使其产生立体美观的展示效果。[0004]现在由于对景观灯的布置地点以及
