一种装配式水泥芯保温墙体及其生产方法.pdf

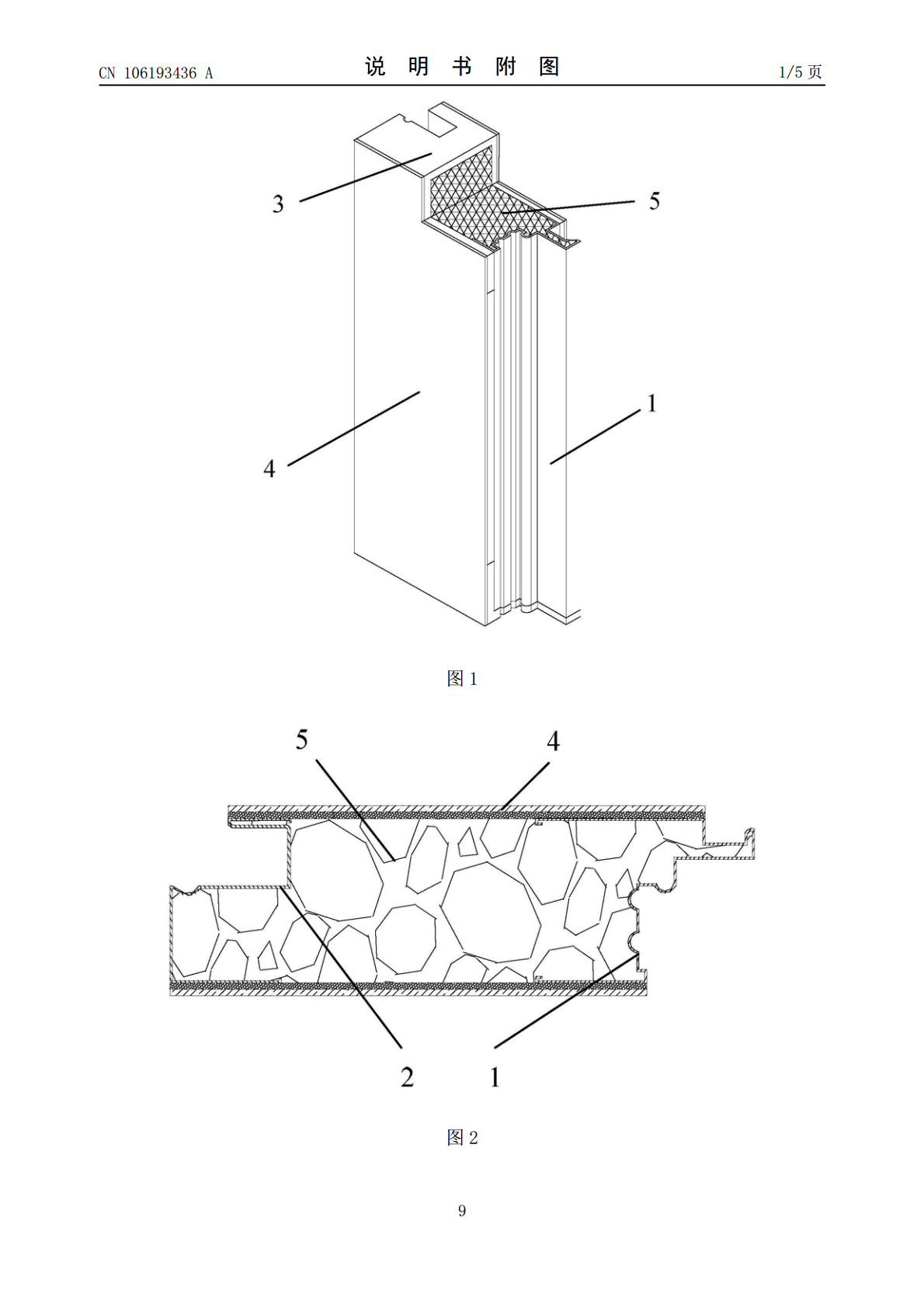

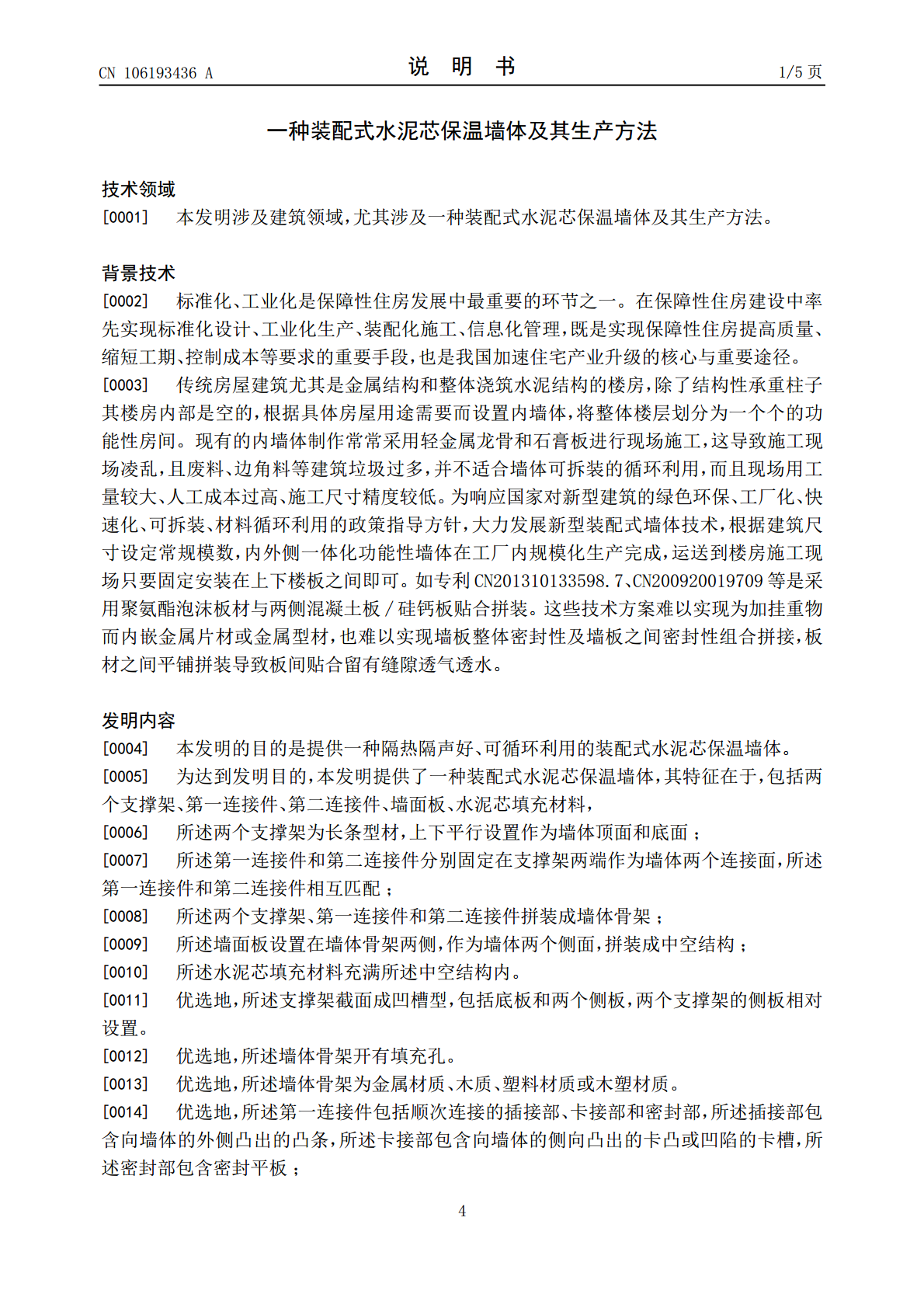

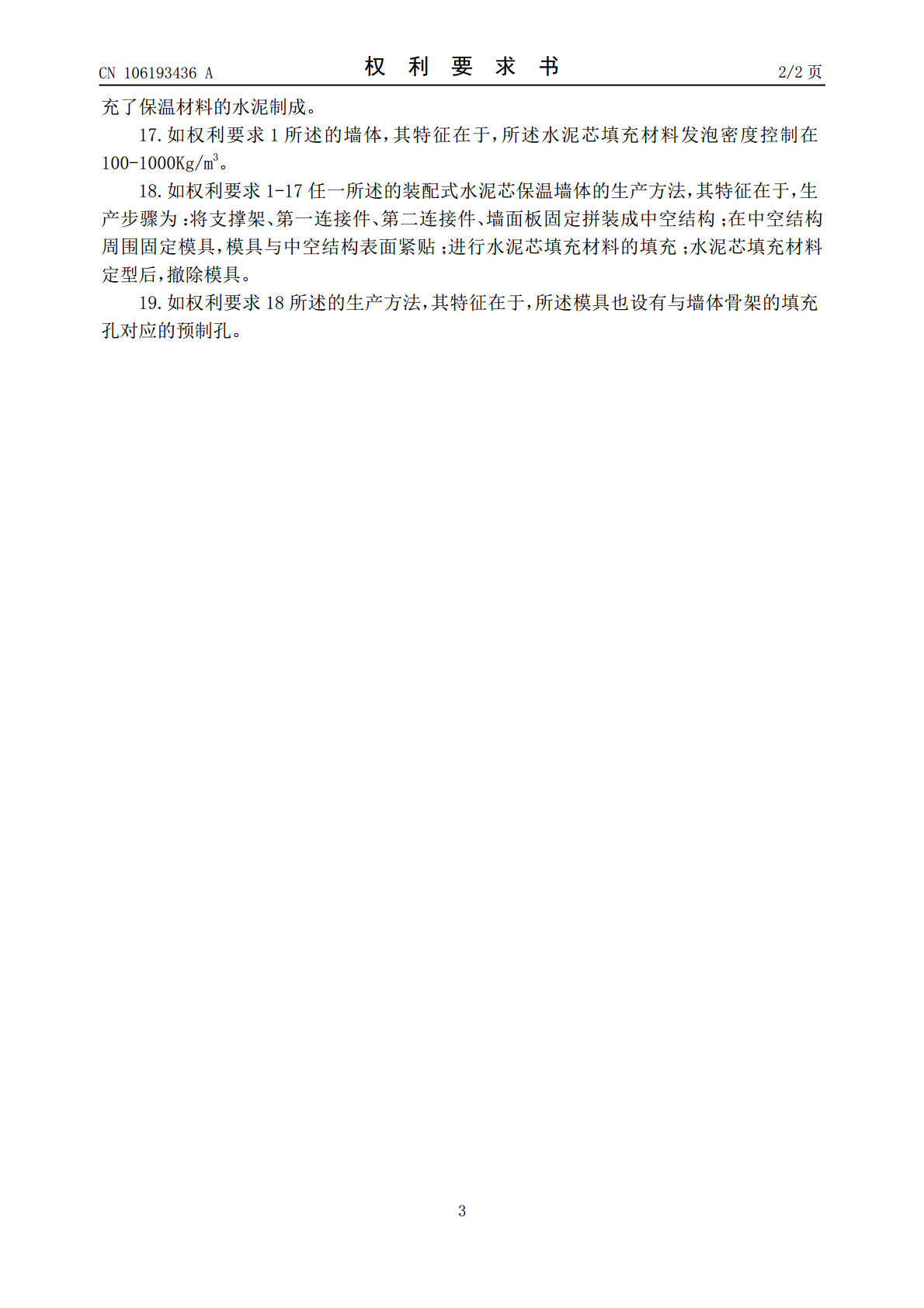

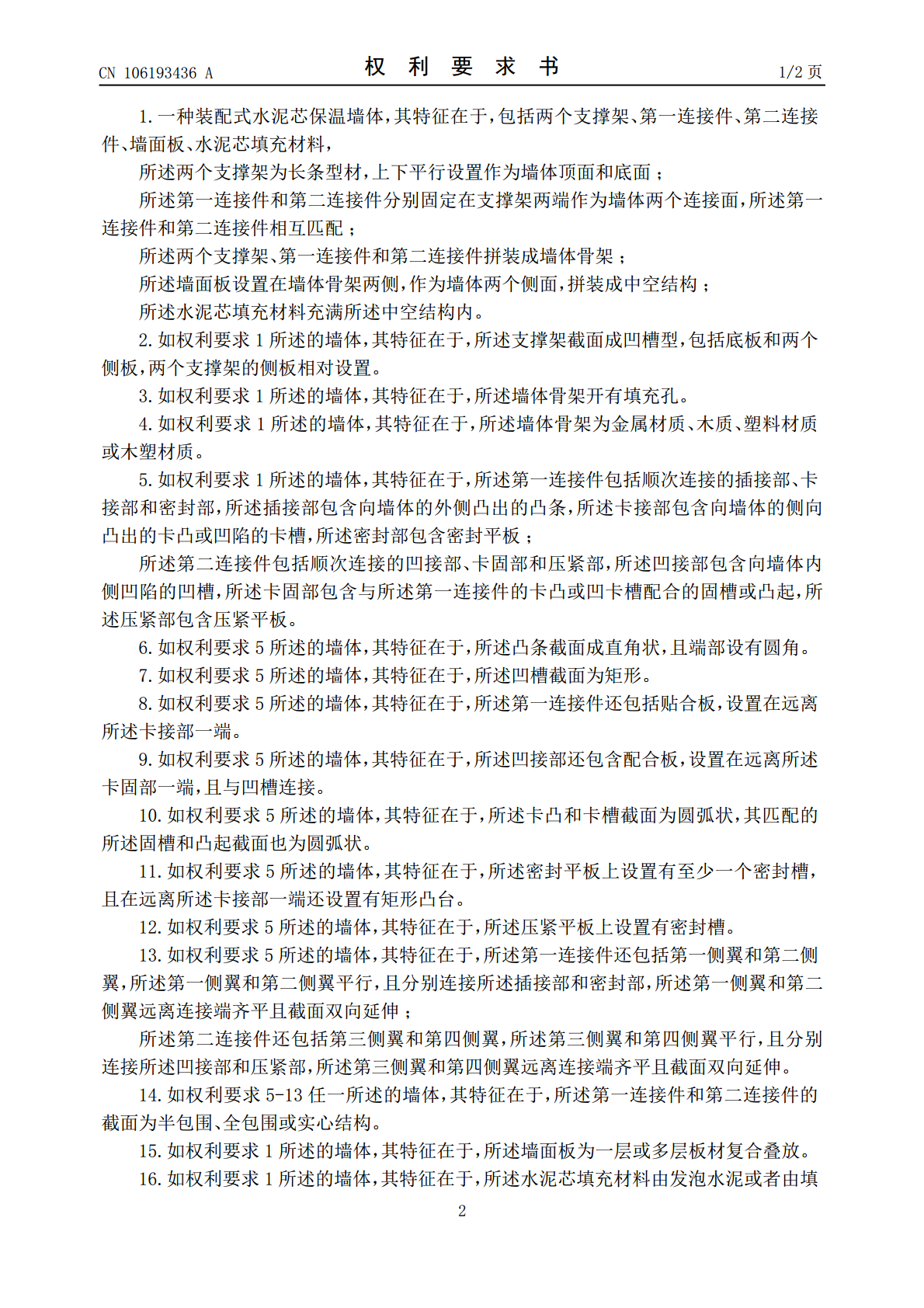

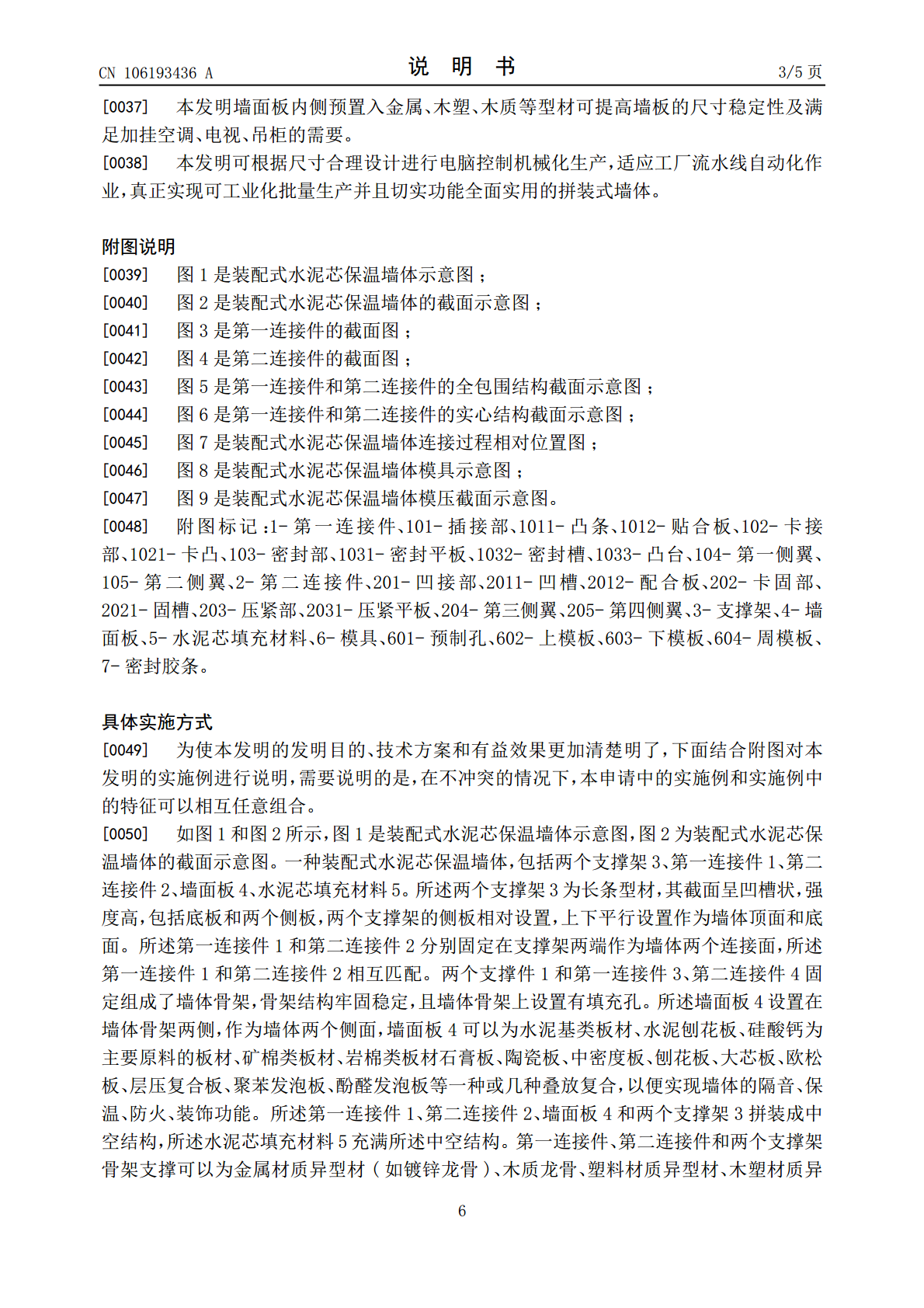

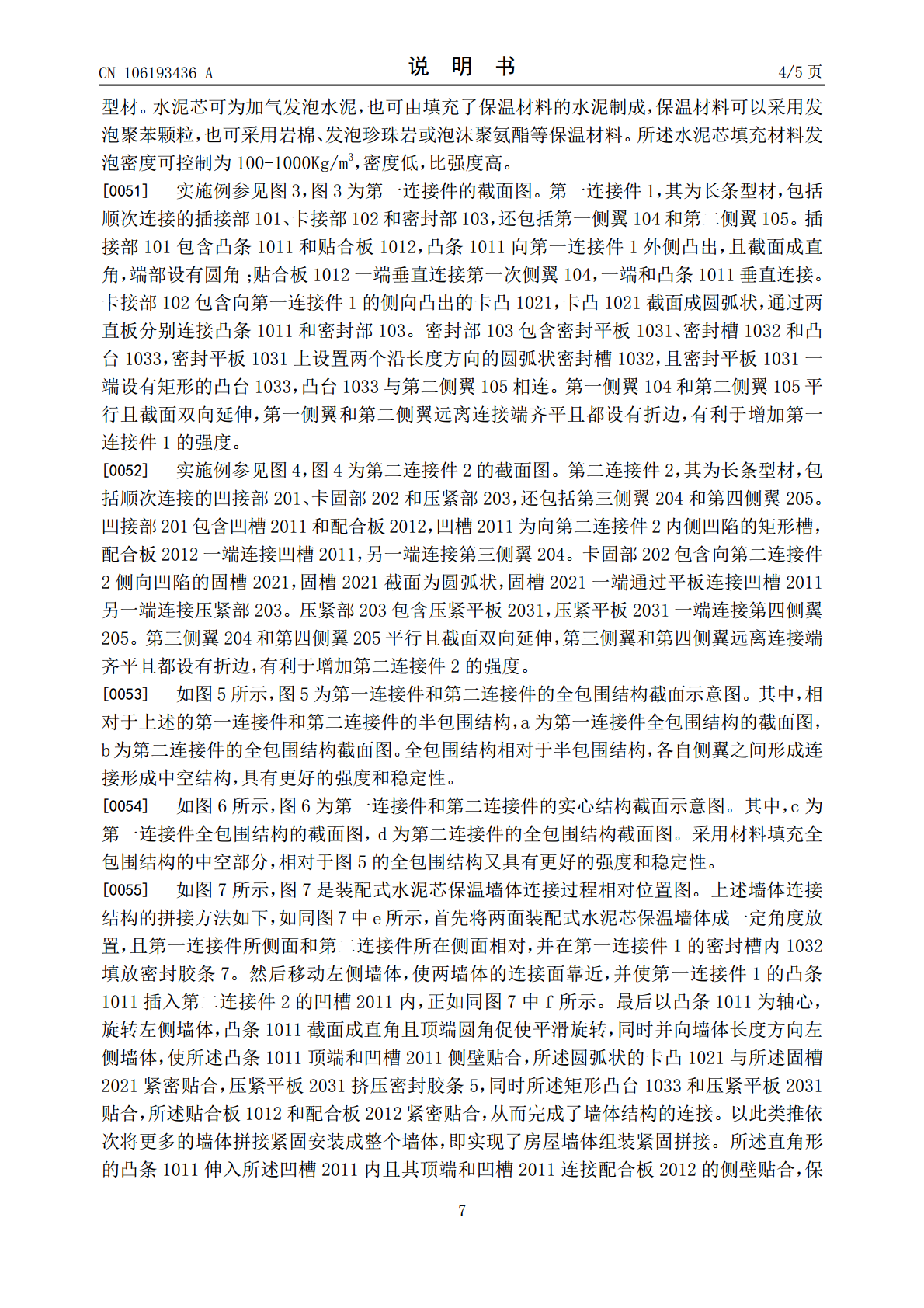

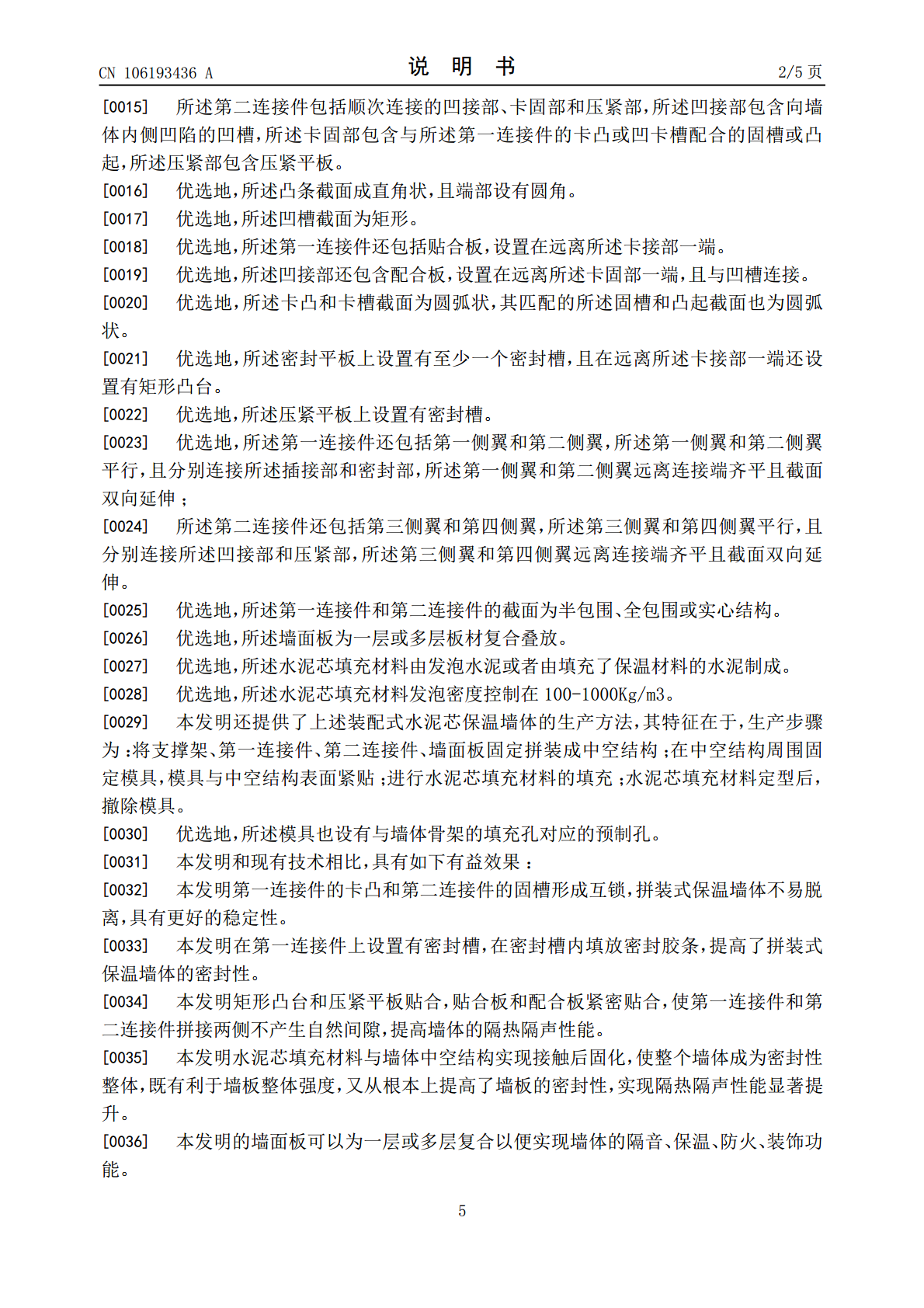

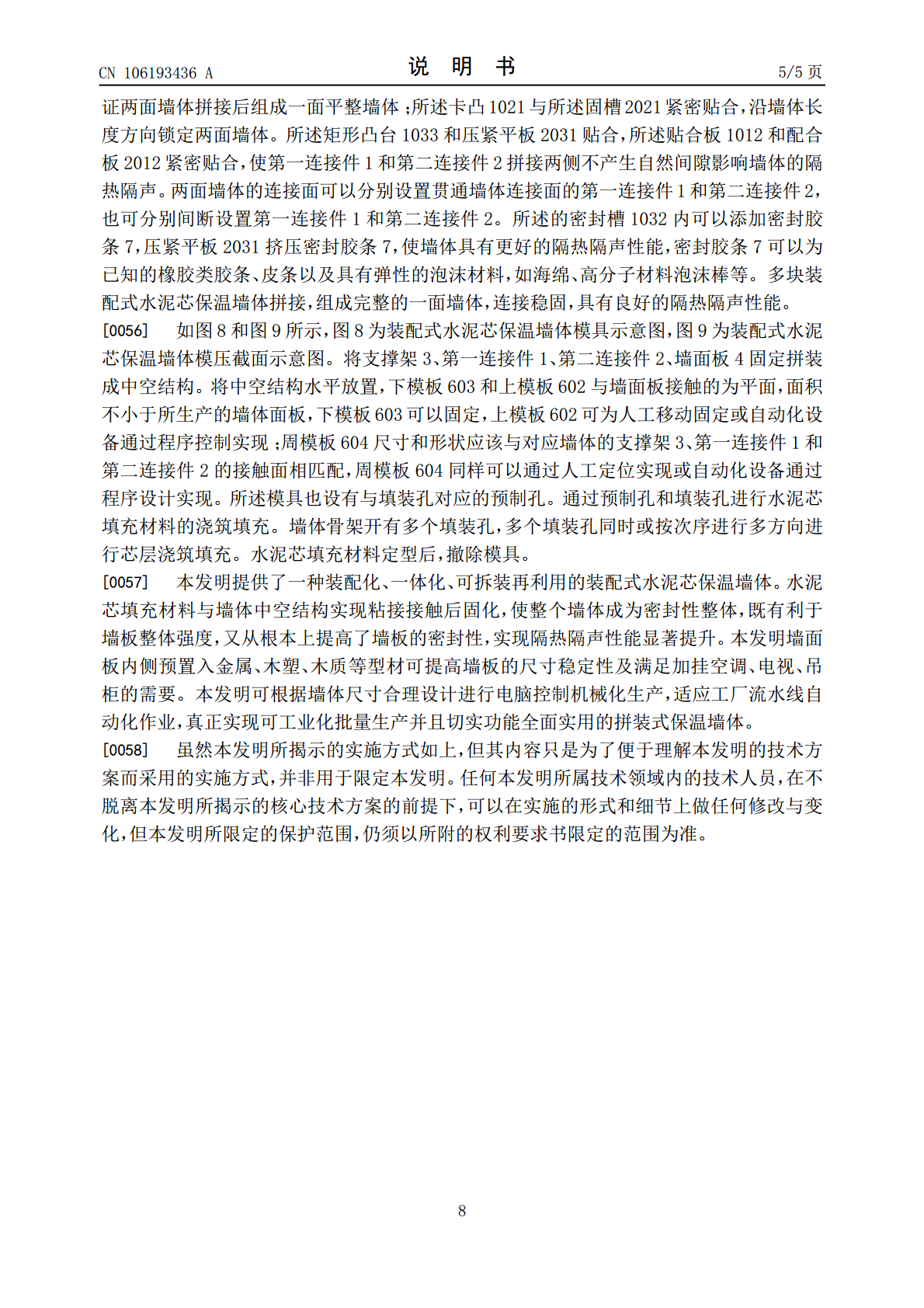

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106193436A(43)申请公布日2016.12.07(21)申请号201510221126.6B32B3/06(2006.01)(2006.01)(22)申请日2015.05.04B32B3/08B28B7/00(2006.01)(71)申请人北新集团建材股份有限公司地址102208北京市昌平区回龙观西大街118号龙冠置业大厦(72)发明人赵永生管理赵铮孙凤利魏月钢(74)专利代理机构北京安信方达知识产权代理有限公司11262代理人曲鹏龙洪(51)Int.Cl.E04C2/288(2006.01)E04C2/30(2006.01)B32B13/04(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种装配式水泥芯保温墙体及其生产方法(57)摘要本发明公开了一种装配式水泥芯保温墙体，包括两个支撑架、第一连接件、第二连接件、墙面板、水泥芯填充材料；两个支撑架为长条型材，上下平行设置作为墙体顶面和底面；第一连接件和第二连接件分别固定在支撑架两端作为墙体两个连接面，第一连接件和第二连接件相互匹配；两个支撑架、第一连接件和第二连接件拼装成墙体骨架；墙面板设置在墙体骨架两侧，作为墙体两个侧面，拼装成中空结构；水泥芯填充材料充满所述中空结构内。本发明还提供了上述墙体的生产方法，主要步骤为：拼装中空结构，固定模具，填充水泥芯，定型撤模。本发明涉及建筑领域，能够提供一种更好隔热隔声性能，可循环利用且可机械化生产的装配式水泥芯保温墙体及其生产方法。CN106193436ACN106193436A权利要求书1/2页1.一种装配式水泥芯保温墙体，其特征在于，包括两个支撑架、第一连接件、第二连接件、墙面板、水泥芯填充材料，所述两个支撑架为长条型材，上下平行设置作为墙体顶面和底面；所述第一连接件和第二连接件分别固定在支撑架两端作为墙体两个连接面，所述第一连接件和第二连接件相互匹配；所述两个支撑架、第一连接件和第二连接件拼装成墙体骨架；所述墙面板设置在墙体骨架两侧，作为墙体两个侧面，拼装成中空结构；所述水泥芯填充材料充满所述中空结构内。2.如权利要求1所述的墙体，其特征在于，所述支撑架截面成凹槽型，包括底板和两个侧板，两个支撑架的侧板相对设置。3.如权利要求1所述的墙体，其特征在于，所述墙体骨架开有填充孔。4.如权利要求1所述的墙体，其特征在于，所述墙体骨架为金属材质、木质、塑料材质或木塑材质。5.如权利要求1所述的墙体，其特征在于，所述第一连接件包括顺次连接的插接部、卡接部和密封部，所述插接部包含向墙体的外侧凸出的凸条，所述卡接部包含向墙体的侧向凸出的卡凸或凹陷的卡槽，所述密封部包含密封平板；所述第二连接件包括顺次连接的凹接部、卡固部和压紧部，所述凹接部包含向墙体内侧凹陷的凹槽，所述卡固部包含与所述第一连接件的卡凸或凹卡槽配合的固槽或凸起，所述压紧部包含压紧平板。6.如权利要求5所述的墙体，其特征在于，所述凸条截面成直角状，且端部设有圆角。7.如权利要求5所述的墙体，其特征在于，所述凹槽截面为矩形。8.如权利要求5所述的墙体，其特征在于，所述第一连接件还包括贴合板，设置在远离所述卡接部一端。9.如权利要求5所述的墙体，其特征在于，所述凹接部还包含配合板，设置在远离所述卡固部一端，且与凹槽连接。10.如权利要求5所述的墙体，其特征在于，所述卡凸和卡槽截面为圆弧状，其匹配的所述固槽和凸起截面也为圆弧状。11.如权利要求5所述的墙体，其特征在于，所述密封平板上设置有至少一个密封槽，且在远离所述卡接部一端还设置有矩形凸台。12.如权利要求5所述的墙体，其特征在于，所述压紧平板上设置有密封槽。13.如权利要求5所述的墙体，其特征在于，所述第一连接件还包括第一侧翼和第二侧翼，所述第一侧翼和第二侧翼平行，且分别连接所述插接部和密封部，所述第一侧翼和第二侧翼远离连接端齐平且截面双向延伸；所述第二连接件还包括第三侧翼和第四侧翼，所述第三侧翼和第四侧翼平行，且分别连接所述凹接部和压紧部，所述第三侧翼和第四侧翼远离连接端齐平且截面双向延伸。14.如权利要求5-13任一所述的墙体，其特征在于，所述第一连接件和第二连接件的截面为半包围、全包围或实心结构。15.如权利要求1所述的墙体，其特征在于，所述墙面板为一层或多层板材复合叠放。16.如权利要求1所述的墙体，其特征在于，所述水泥芯填充材料由发泡水泥或者由填2CN106193436A权利要求书2/2页充了保温材料的水泥制成。17.如权利要求1所述的墙体，其特征在于，所述水泥芯填充材料发泡密度控制在100-1000Kg/m3。18.如权利要求1-17任一所述的装配式水泥芯保温墙体的生产方法，其特征在于，生产步骤为：将支撑架、第一连接件
