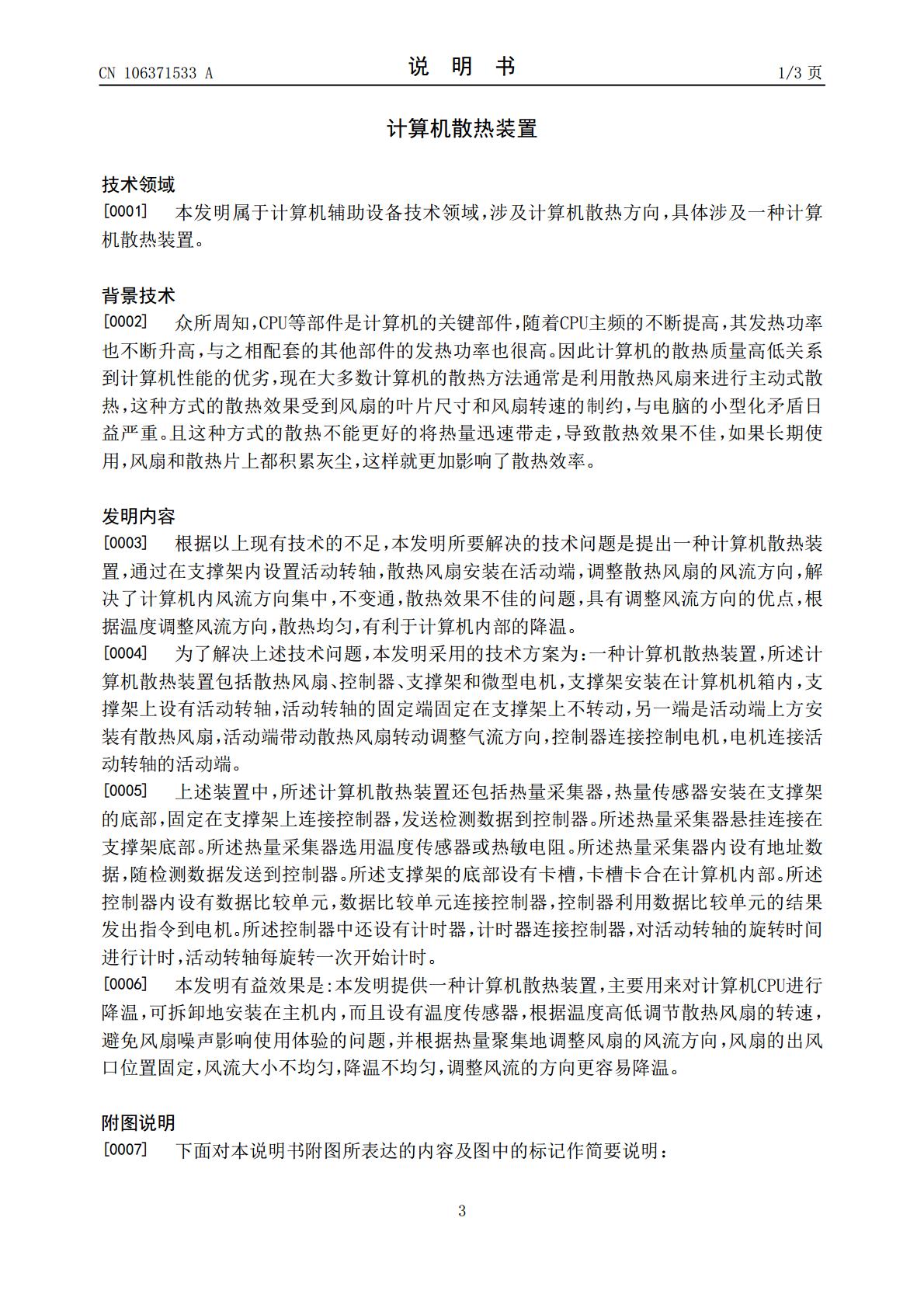

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106371533A(43)申请公布日2017.02.01(21)申请号201610815392.6(22)申请日2016.09.12(71)申请人芜湖能盟信息技术有限公司地址241000安徽省芜湖市镜湖区融汇中江广场西区358(72)发明人汪超(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.G06F1/20(2006.01)权利要求书1页说明书3页附图1页(54)发明名称计算机散热装置(57)摘要本发明公开了一种计算机散热装置，属于计算机辅助设备技术领域，包括散热风扇、控制器、支撑架和微型电机，支撑架安装在计算机机箱内，支撑架上设有活动转轴，活动转轴的固定端固定在支撑架上不转动，另一端是活动端上方安装有散热风扇，活动端带动散热风扇转动调整气流方向，控制器连接控制电机，电机连接活动转轴的活动端。本发明通过在支撑架内设置活动转轴，散热风扇安装在活动端，调整散热风扇的风流方向，解决了计算机内风流方向集中，不变通，散热效果不佳的问题，具有调整风流方向的优点，根据温度调整风流方向，散热均匀，有利于计算机内部的降温。CN106371533ACN106371533A权利要求书1/1页1.一种计算机散热装置，其特征在于，所述计算机散热装置包括散热风扇、控制器、支撑架和微型电机，支撑架安装在计算机机箱内，支撑架上设有活动转轴，活动转轴的固定端固定在支撑架上不转动，另一端是活动端上方安装有散热风扇，活动端带动散热风扇转动调整气流方向，控制器连接控制电机，电机连接活动转轴的活动端。2.根据权利要求1所述的计算机散热装置，其特征在于，所述计算机散热装置还包括热量采集器，热量传感器安装在支撑架的底部，固定在支撑架上连接控制器，发送检测数据到控制器。3.根据权利要求2所述的计算机散热装置，其特征在于，所述热量采集器悬挂连接在支撑架底部。4.根据权利要求2所述的计算机散热装置，其特征在于，所述热量采集器选用温度传感器或热敏电阻。5.根据权利要求2所述的计算机散热装置，其特征在于，所述热量采集器内设有地址数据，随检测数据发送到控制器。6.根据权利要求1所述的计算机散热装置，其特征在于，所述支撑架的底部设有卡槽，卡槽卡合在计算机内部。7.根据权利要求1所述的计算机散热装置，其特征在于，所述控制器内设有数据比较单元，数据比较单元连接控制器，控制器利用数据比较单元的结果发出指令到电机。8.根据权利要求6所述的计算机散热装置，其特征在于，所述控制器中还设有计时器，计时器连接控制器，对活动转轴的旋转时间进行计时，活动转轴每旋转一次开始计时。2CN106371533A说明书1/3页计算机散热装置技术领域[0001]本发明属于计算机辅助设备技术领域，涉及计算机散热方向，具体涉及一种计算机散热装置。背景技术[0002]众所周知，CPU等部件是计算机的关键部件，随着CPU主频的不断提高，其发热功率也不断升高，与之相配套的其他部件的发热功率也很高。因此计算机的散热质量高低关系到计算机性能的优劣，现在大多数计算机的散热方法通常是利用散热风扇来进行主动式散热，这种方式的散热效果受到风扇的叶片尺寸和风扇转速的制约，与电脑的小型化矛盾日益严重。且这种方式的散热不能更好的将热量迅速带走，导致散热效果不佳，如果长期使用，风扇和散热片上都积累灰尘，这样就更加影响了散热效率。发明内容[0003]根据以上现有技术的不足，本发明所要解决的技术问题是提出一种计算机散热装置，通过在支撑架内设置活动转轴，散热风扇安装在活动端，调整散热风扇的风流方向，解决了计算机内风流方向集中，不变通，散热效果不佳的问题，具有调整风流方向的优点，根据温度调整风流方向，散热均匀，有利于计算机内部的降温。[0004]为了解决上述技术问题，本发明采用的技术方案为：一种计算机散热装置，所述计算机散热装置包括散热风扇、控制器、支撑架和微型电机，支撑架安装在计算机机箱内，支撑架上设有活动转轴，活动转轴的固定端固定在支撑架上不转动，另一端是活动端上方安装有散热风扇，活动端带动散热风扇转动调整气流方向，控制器连接控制电机，电机连接活动转轴的活动端。[0005]上述装置中，所述计算机散热装置还包括热量采集器，热量传感器安装在支撑架的底部，固定在支撑架上连接控制器，发送检测数据到控制器。所述热量采集器悬挂连接在支撑架底部。所述热量采集器选用温度传感器或热敏电阻。所述热量采集器内设有地址数据，随检测数据发送到控制器。所述支撑架的底部设有卡槽，卡槽卡合在计算机内部。所述控制器内设有数据比较单元，数据比较单元连接控制器，控制器利用数据比较单元的结果发出指令到电机。所述控制器中还设有计时器，计时器连接控制器，对活动转轴的旋转时间
