一种自动切割机.pdf

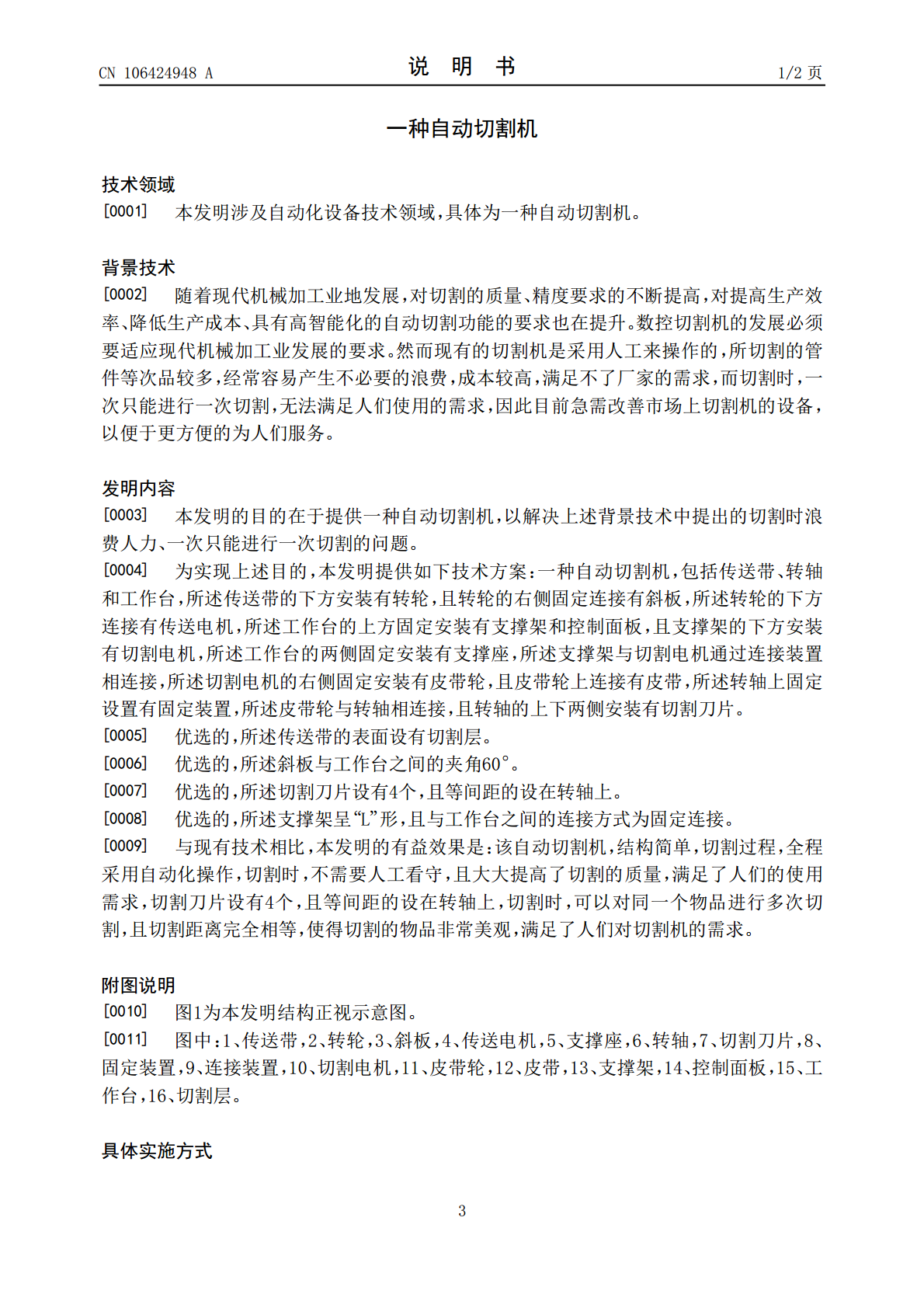

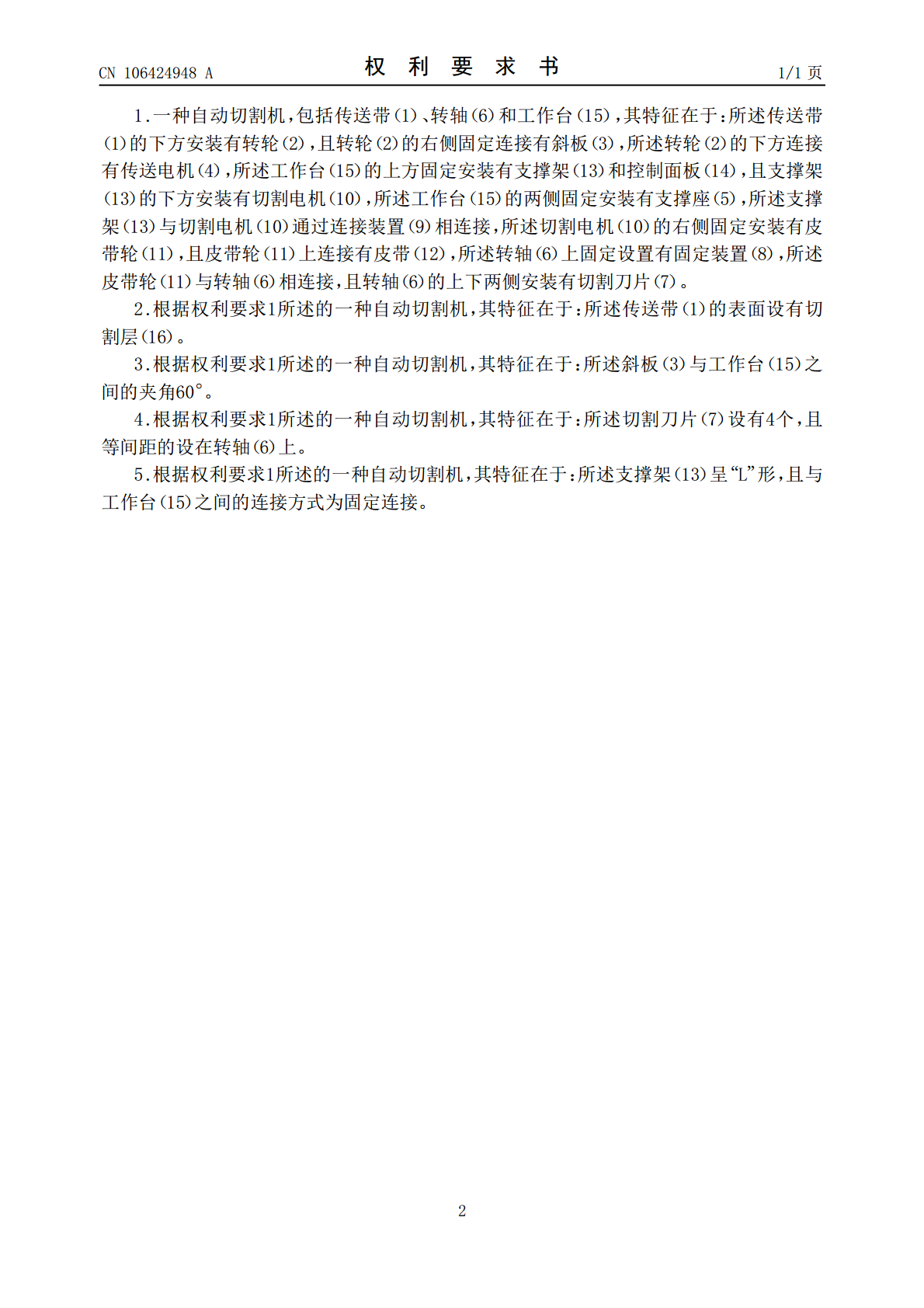

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106424948A(43)申请公布日2017.02.22(21)申请号201610680128.6(22)申请日2016.08.18(71)申请人无锡百禾工业机器人有限公司地址214000江苏省无锡市锡山经济开发区科技工业园D区1楼东(72)发明人沈燕洁(74)专利代理机构无锡万里知识产权代理事务所(特殊普通合伙)32263代理人王传林(51)Int.Cl.B23D79/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种自动切割机(57)摘要本发明公开了一种自动切割机，包括传送带、转轴和工作台，所述传送带的下方安装有转轮，且转轮的右侧固定连接有斜板，所述转轮的下方连接有传送电机，所述工作台的上方固定安装有支撑架和控制面板，且支撑架的下方安装有切割电机，所述工作台的两侧固定安装有支撑座，所述支撑架与切割电机通过连接装置相连接，所述皮带轮与转轴相连接，且转轴的上下两侧安装有切割刀片。该自动切割机，结构简单，切割过程，全程采用自动化操作，切割时，不需要人工看守，且大大提高了切割的质量，切割刀片设有4个，且等间距的设在转轴上，切割时，可以对同一个物品进行多次切割，且切割距离完全相等，使得切割的物品非常美观。CN106424948ACN106424948A权利要求书1/1页1.一种自动切割机，包括传送带（1）、转轴（6）和工作台（15），其特征在于：所述传送带（1）的下方安装有转轮（2），且转轮（2）的右侧固定连接有斜板（3），所述转轮（2）的下方连接有传送电机（4），所述工作台（15）的上方固定安装有支撑架（13）和控制面板（14），且支撑架（13）的下方安装有切割电机（10），所述工作台（15）的两侧固定安装有支撑座（5），所述支撑架（13）与切割电机（10）通过连接装置（9）相连接，所述切割电机（10）的右侧固定安装有皮带轮（11），且皮带轮（11）上连接有皮带（12），所述转轴（6）上固定设置有固定装置（8），所述皮带轮（11）与转轴（6）相连接，且转轴（6）的上下两侧安装有切割刀片（7）。2.根据权利要求1所述的一种自动切割机，其特征在于：所述传送带（1）的表面设有切割层（16）。3.根据权利要求1所述的一种自动切割机，其特征在于：所述斜板（3）与工作台（15）之间的夹角60°。4.根据权利要求1所述的一种自动切割机，其特征在于：所述切割刀片（7）设有4个，且等间距的设在转轴（6）上。5.根据权利要求1所述的一种自动切割机，其特征在于：所述支撑架（13）呈“L”形，且与工作台（15）之间的连接方式为固定连接。2CN106424948A说明书1/2页一种自动切割机技术领域[0001]本发明涉及自动化设备技术领域，具体为一种自动切割机。背景技术[0002]随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。然而现有的切割机是采用人工来操作的，所切割的管件等次品较多，经常容易产生不必要的浪费，成本较高，满足不了厂家的需求，而切割时，一次只能进行一次切割，无法满足人们使用的需求，因此目前急需改善市场上切割机的设备，以便于更方便的为人们服务。发明内容[0003]本发明的目的在于提供一种自动切割机，以解决上述背景技术中提出的切割时浪费人力、一次只能进行一次切割的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种自动切割机，包括传送带、转轴和工作台，所述传送带的下方安装有转轮，且转轮的右侧固定连接有斜板，所述转轮的下方连接有传送电机，所述工作台的上方固定安装有支撑架和控制面板，且支撑架的下方安装有切割电机，所述工作台的两侧固定安装有支撑座，所述支撑架与切割电机通过连接装置相连接，所述切割电机的右侧固定安装有皮带轮，且皮带轮上连接有皮带，所述转轴上固定设置有固定装置，所述皮带轮与转轴相连接，且转轴的上下两侧安装有切割刀片。[0005]优选的，所述传送带的表面设有切割层。[0006]优选的，所述斜板与工作台之间的夹角60°。[0007]优选的，所述切割刀片设有4个，且等间距的设在转轴上。[0008]优选的，所述支撑架呈“L”形，且与工作台之间的连接方式为固定连接。[0009]与现有技术相比，本发明的有益效果是：该自动切割机，结构简单，切割过程，全程采用自动化操作，切割时，不需要人工看守，且大大提高了切割的质量，满足了人们的使用需求，切割刀片设有4个，且等间距的设在转轴上，切割时，可以对同一个物品进行多次切割，且切割距离完全相等，使得切割的物品非常美观，满足了人们对切割机的需求。附图说明[0010]图1
