小件清洗机旋转驱动机构用的电机支撑架结构.pdf

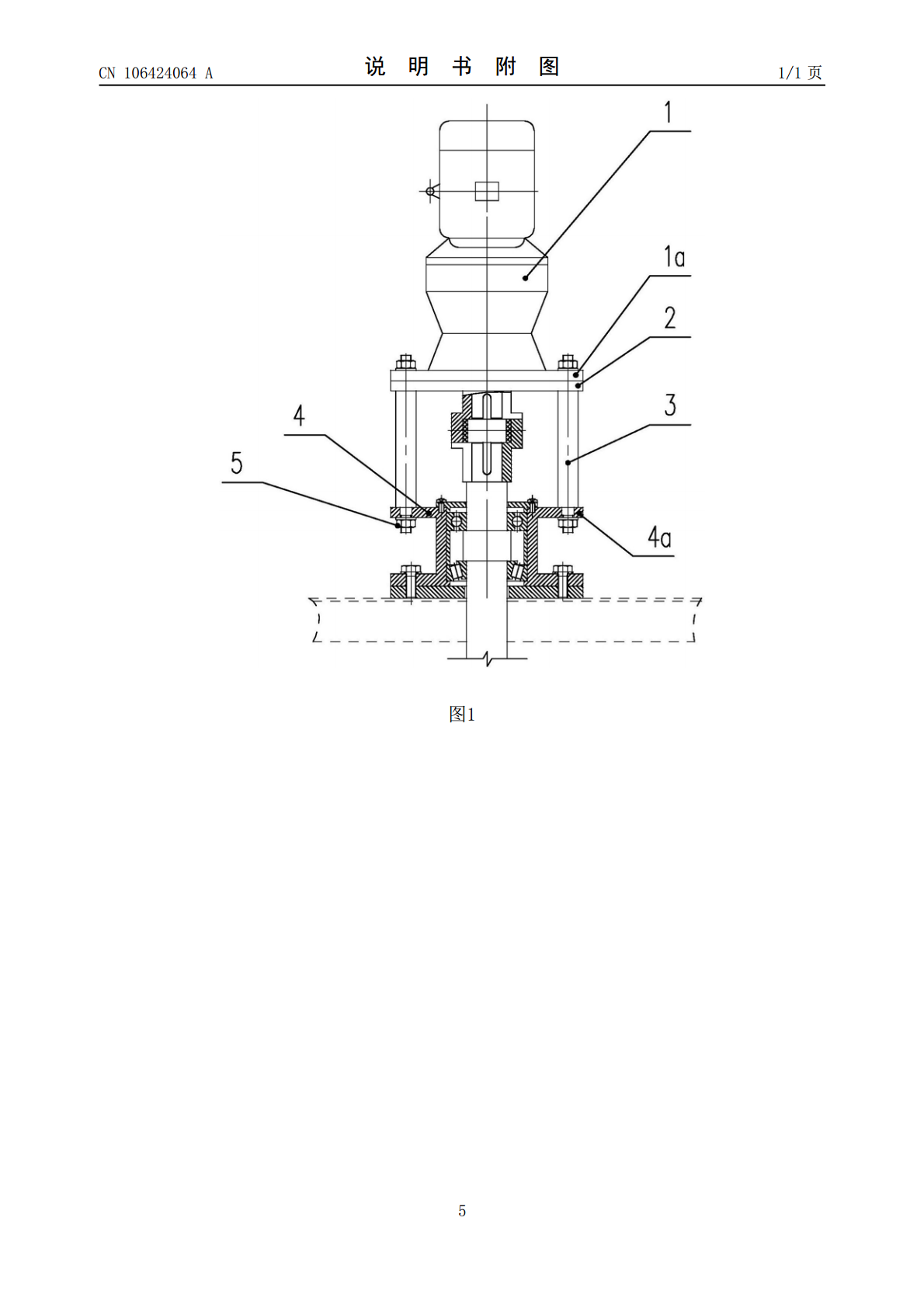

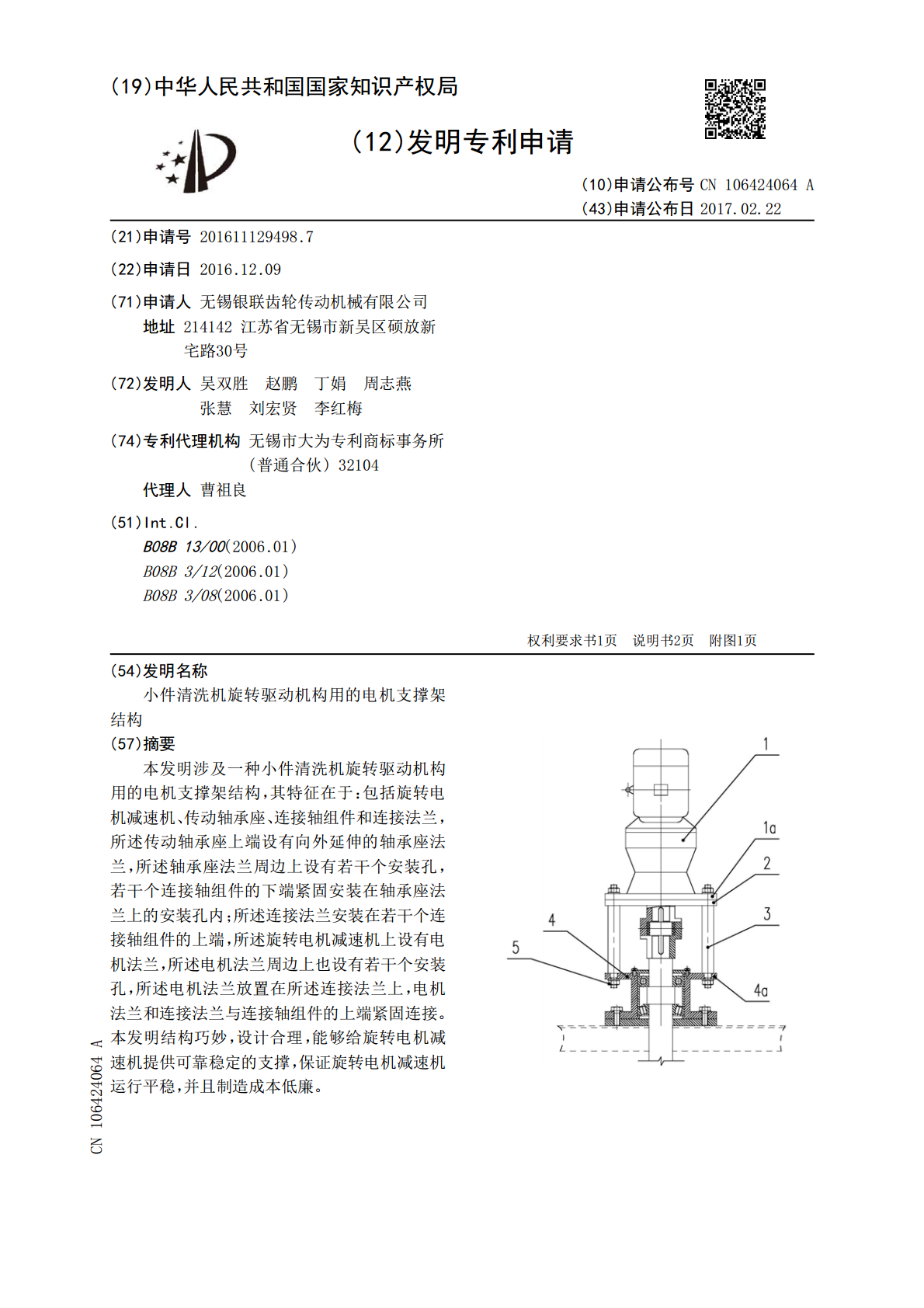

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106424064A(43)申请公布日2017.02.22(21)申请号201611129498.7(22)申请日2016.12.09(71)申请人无锡银联齿轮传动机械有限公司地址214142江苏省无锡市新吴区硕放新宅路30号(72)发明人吴双胜赵鹏丁娟周志燕张慧刘宏贤李红梅(74)专利代理机构无锡市大为专利商标事务所(普通合伙)32104代理人曹祖良(51)Int.Cl.B08B13/00(2006.01)B08B3/12(2006.01)B08B3/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称小件清洗机旋转驱动机构用的电机支撑架结构(57)摘要本发明涉及一种小件清洗机旋转驱动机构用的电机支撑架结构，其特征在于：包括旋转电机减速机、传动轴承座、连接轴组件和连接法兰，所述传动轴承座上端设有向外延伸的轴承座法兰，所述轴承座法兰周边上设有若干个安装孔，若干个连接轴组件的下端紧固安装在轴承座法兰上的安装孔内；所述连接法兰安装在若干个连接轴组件的上端，所述旋转电机减速机上设有电机法兰，所述电机法兰周边上也设有若干个安装孔，所述电机法兰放置在所述连接法兰上，电机法兰和连接法兰与连接轴组件的上端紧固连接。本发明结构巧妙，设计合理，能够给旋转电机减速机提供可靠稳定的支撑，保证旋转电机减速机运行平稳，并且制造成本低廉。CN106424064ACN106424064A权利要求书1/1页1.小件清洗机旋转驱动机构用的电机支撑架结构，其特征在于：包括旋转电机减速机（1）、传动轴承座（4）、连接轴组件和连接法兰（2），所述传动轴承座（4）上端设有向外延伸的轴承座法兰（4a），所述轴承座法兰（4a）周边上设有若干个安装孔，若干个连接轴组件的下端紧固安装在轴承座法兰（4a）上的安装孔内；所述连接法兰（2）安装在若干个连接轴组件的上端，所述旋转电机减速机（1）上设有电机法兰（1a），所述电机法兰（1a）周边上也设有若干个安装孔，所述电机法兰（1a）放置在所述连接法兰（2）上，电机法兰（1a）和连接法兰（2）与连接轴组件的上端紧固连接。2.如权利要求1所述的小件清洗机旋转驱动机构用的电机支撑架结构，其特征在于：所述连接轴组件包括连接轴（3）和螺母垫圈（5），所述连接轴（3）两端设有细颈螺纹段，所述螺母垫圈（5）配装在所述细颈螺纹段，所述细颈螺纹段与连接轴（3）主体之间形成肩台。2CN106424064A说明书1/2页小件清洗机旋转驱动机构用的电机支撑架结构技术领域[0001]本发明涉及一种清洗金属工件的设备，具体地说是一种小件清洗机旋转驱动机构用的电机支撑架结构，属于工件清洗技术领域。背景技术[0002]金属工件经热处理成型之后需要冷却，常规的冷却方式是将温度较高的工件置于淬火油中，以防止工件在冷却过程中变形。工件经淬火油冷却之后还需要将工件表面残留的淬火油去除，以便工件的包装、运输和销售。[0003]目前，工件表面残留的淬火油清洗方式主要有超声波清洗。汽油和白电油清洗等，这些清洗方式和所用的清洗设备都存在设备购置成本高和使用成本高的问题，对于一些小工件来说，使用这些设备进行清洗，耗费成本较高。为此，申请人设计了一种制造成本和使用成本都更为低廉的小件清洗机。发明内容[0004]本发明的目的在于克服现有技术中存在的不足，提供一种小件清洗机旋转驱动机构用的电机支撑架结构，其结构巧妙，设计合理，能够给旋转电机减速机提供可靠稳定的支撑，保证旋转电机减速机运行平稳，并且制造成本低廉。[0005]按照本发明提供的技术方案：小件清洗机旋转驱动机构用的电机支撑架结构，其特征在于：包括旋转电机减速机、传动轴承座、连接轴组件和连接法兰，所述传动轴承座上端设有向外延伸的轴承座法兰，所述轴承座法兰周边上设有若干个安装孔，若干个连接轴组件的下端紧固安装在轴承座法兰上的安装孔内；所述连接法兰安装在若干个连接轴组件的上端，所述旋转电机减速机上设有电机法兰，所述电机法兰周边上也设有若干个安装孔，所述电机法兰放置在所述连接法兰上，电机法兰和连接法兰与连接轴组件的上端紧固连接。[0006]作为本发明的进一步改进，所述连接轴组件包括连接轴和螺母垫圈，所述连接轴两端设有细颈螺纹段，所述螺母垫圈配装在所述细颈螺纹段，所述细颈螺纹段与连接轴主体之间形成肩台。[0007]本发明与现有技术相比，具有如下优点：本发明结构巧妙，设计合理，能够给旋转电机减速机提供可靠稳定的支撑，保证旋转电机减速机运行平稳，并且制造成本低廉。附图说明[0008]图1为本发明实施例的结构示意图。具体实施方式[0009]下面结合具体附图和实施例对本发明作进一步说明。[0010]如图所示：实施例中的小件清洗机旋转驱动机构用的电机支撑
