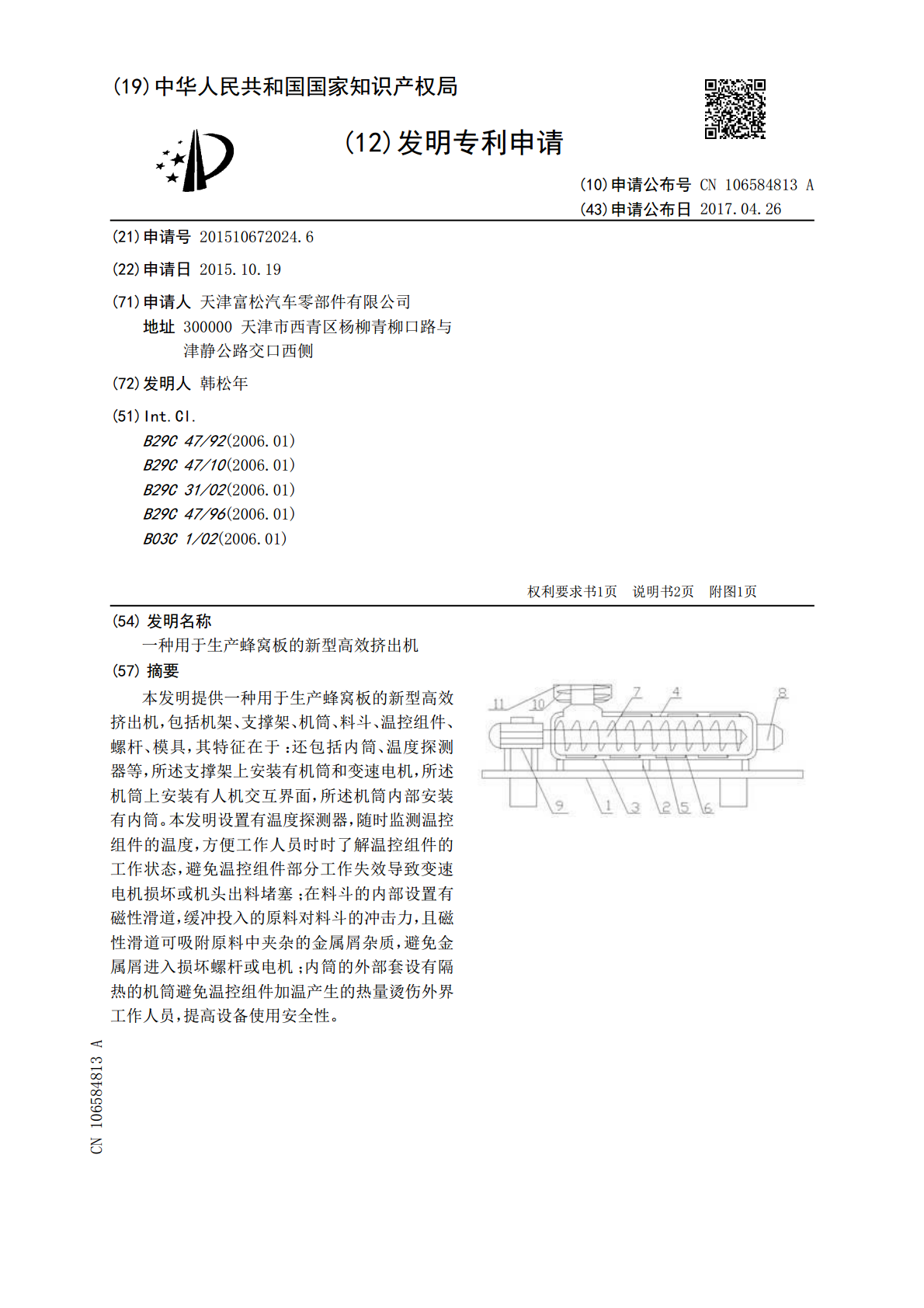

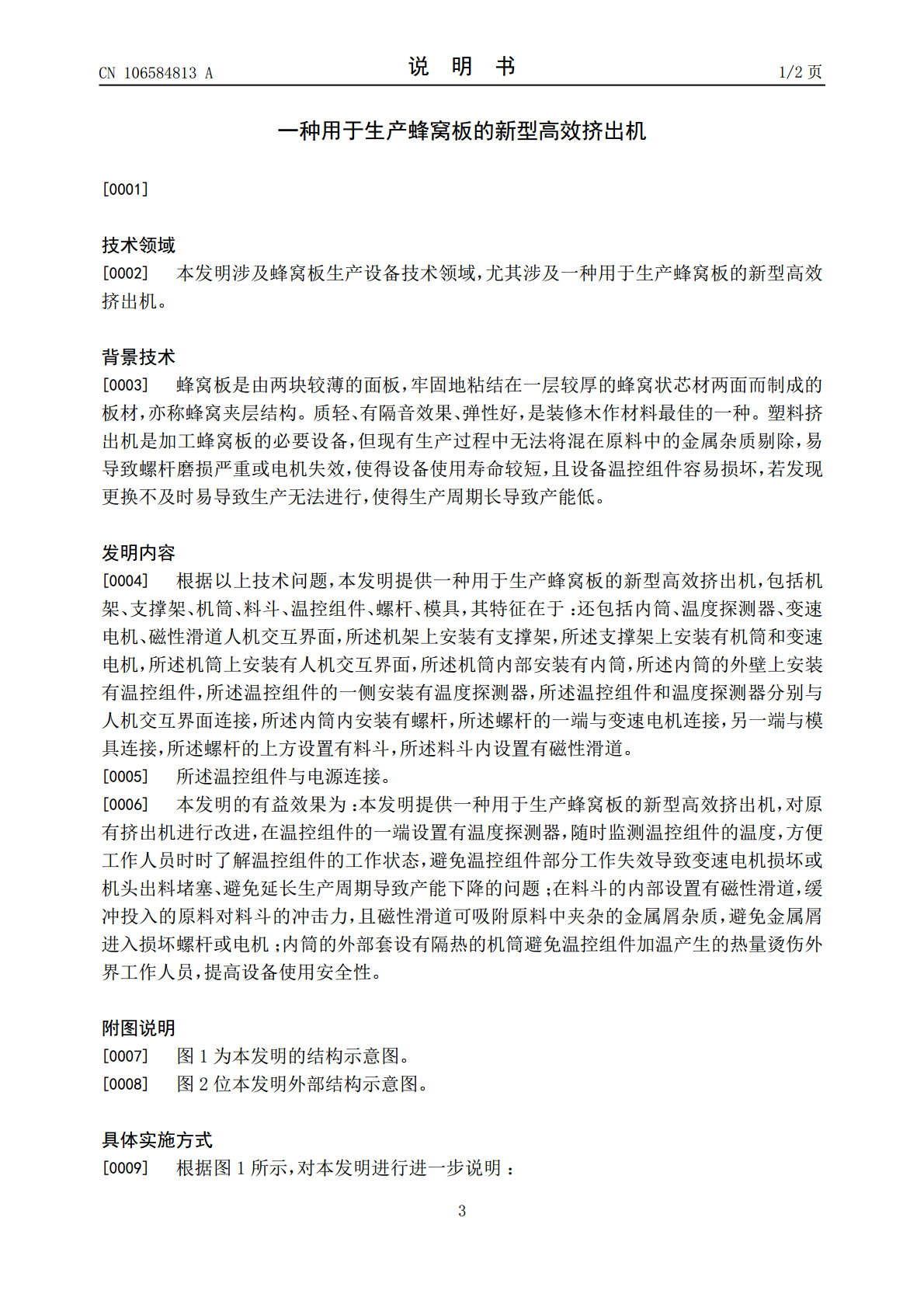

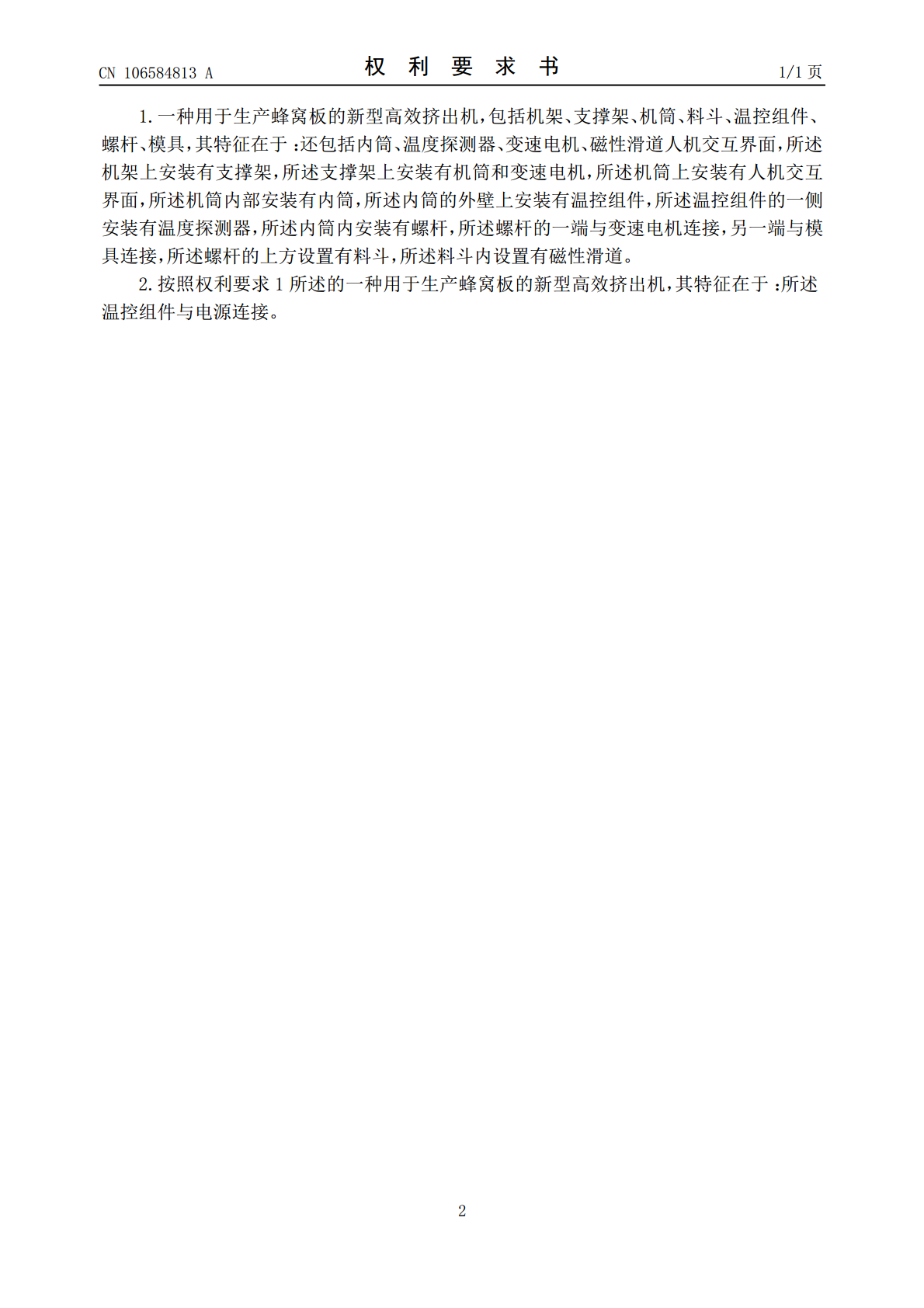

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106584813A(43)申请公布日2017.04.26(21)申请号201510672024.6(22)申请日2015.10.19(71)申请人天津富松汽车零部件有限公司地址300000天津市西青区杨柳青柳口路与津静公路交口西侧(72)发明人韩松年(51)Int.Cl.B29C47/92(2006.01)B29C47/10(2006.01)B29C31/02(2006.01)B29C47/96(2006.01)B03C1/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于生产蜂窝板的新型高效挤出机(57)摘要本发明提供一种用于生产蜂窝板的新型高效挤出机，包括机架、支撑架、机筒、料斗、温控组件、螺杆、模具，其特征在于：还包括内筒、温度探测器等，所述支撑架上安装有机筒和变速电机，所述机筒上安装有人机交互界面，所述机筒内部安装有内筒。本发明设置有温度探测器，随时监测温控组件的温度，方便工作人员时时了解温控组件的工作状态，避免温控组件部分工作失效导致变速电机损坏或机头出料堵塞；在料斗的内部设置有磁性滑道，缓冲投入的原料对料斗的冲击力，且磁性滑道可吸附原料中夹杂的金属屑杂质，避免金属屑进入损坏螺杆或电机；内筒的外部套设有隔热的机筒避免温控组件加温产生的热量烫伤外界工作人员，提高设备使用安全性。CN106584813ACN106584813A权利要求书1/1页1.一种用于生产蜂窝板的新型高效挤出机，包括机架、支撑架、机筒、料斗、温控组件、螺杆、模具，其特征在于：还包括内筒、温度探测器、变速电机、磁性滑道人机交互界面，所述机架上安装有支撑架，所述支撑架上安装有机筒和变速电机，所述机筒上安装有人机交互界面，所述机筒内部安装有内筒，所述内筒的外壁上安装有温控组件，所述温控组件的一侧安装有温度探测器，所述内筒内安装有螺杆，所述螺杆的一端与变速电机连接，另一端与模具连接，所述螺杆的上方设置有料斗，所述料斗内设置有磁性滑道。2.按照权利要求1所述的一种用于生产蜂窝板的新型高效挤出机，其特征在于：所述温控组件与电源连接。2CN106584813A说明书1/2页一种用于生产蜂窝板的新型高效挤出机[0001]技术领域[0002]本发明涉及蜂窝板生产设备技术领域，尤其涉及一种用于生产蜂窝板的新型高效挤出机。背景技术[0003]蜂窝板是由两块较薄的面板，牢固地粘结在一层较厚的蜂窝状芯材两面而制成的板材，亦称蜂窝夹层结构。质轻、有隔音效果、弹性好，是装修木作材料最佳的一种。塑料挤出机是加工蜂窝板的必要设备，但现有生产过程中无法将混在原料中的金属杂质剔除，易导致螺杆磨损严重或电机失效，使得设备使用寿命较短，且设备温控组件容易损坏，若发现更换不及时易导致生产无法进行，使得生产周期长导致产能低。发明内容[0004]根据以上技术问题，本发明提供一种用于生产蜂窝板的新型高效挤出机，包括机架、支撑架、机筒、料斗、温控组件、螺杆、模具，其特征在于：还包括内筒、温度探测器、变速电机、磁性滑道人机交互界面，所述机架上安装有支撑架，所述支撑架上安装有机筒和变速电机，所述机筒上安装有人机交互界面，所述机筒内部安装有内筒，所述内筒的外壁上安装有温控组件，所述温控组件的一侧安装有温度探测器，所述温控组件和温度探测器分别与人机交互界面连接，所述内筒内安装有螺杆，所述螺杆的一端与变速电机连接，另一端与模具连接，所述螺杆的上方设置有料斗，所述料斗内设置有磁性滑道。[0005]所述温控组件与电源连接。[0006]本发明的有益效果为：本发明提供一种用于生产蜂窝板的新型高效挤出机，对原有挤出机进行改进，在温控组件的一端设置有温度探测器，随时监测温控组件的温度，方便工作人员时时了解温控组件的工作状态，避免温控组件部分工作失效导致变速电机损坏或机头出料堵塞、避免延长生产周期导致产能下降的问题；在料斗的内部设置有磁性滑道，缓冲投入的原料对料斗的冲击力，且磁性滑道可吸附原料中夹杂的金属屑杂质，避免金属屑进入损坏螺杆或电机；内筒的外部套设有隔热的机筒避免温控组件加温产生的热量烫伤外界工作人员，提高设备使用安全性。附图说明[0007]图1为本发明的结构示意图。[0008]图2位本发明外部结构示意图。具体实施方式[0009]根据图1所示，对本发明进行进一步说明：3CN106584813A说明书2/2页如图1，机架-1、支撑架-2、机筒-3、内筒-4、温控组件-5、温度探测器-6、螺杆-7、模具-8、变速电机-9、磁性滑道-10、料斗-11、人机交互界面-12。[0010]实施例1本发明提供一种用于生产蜂窝板的新型高效挤出机，包括机架1、支撑架2、机筒3、内筒4、温控组件5、温度探测器6、螺杆7、模具8、变
