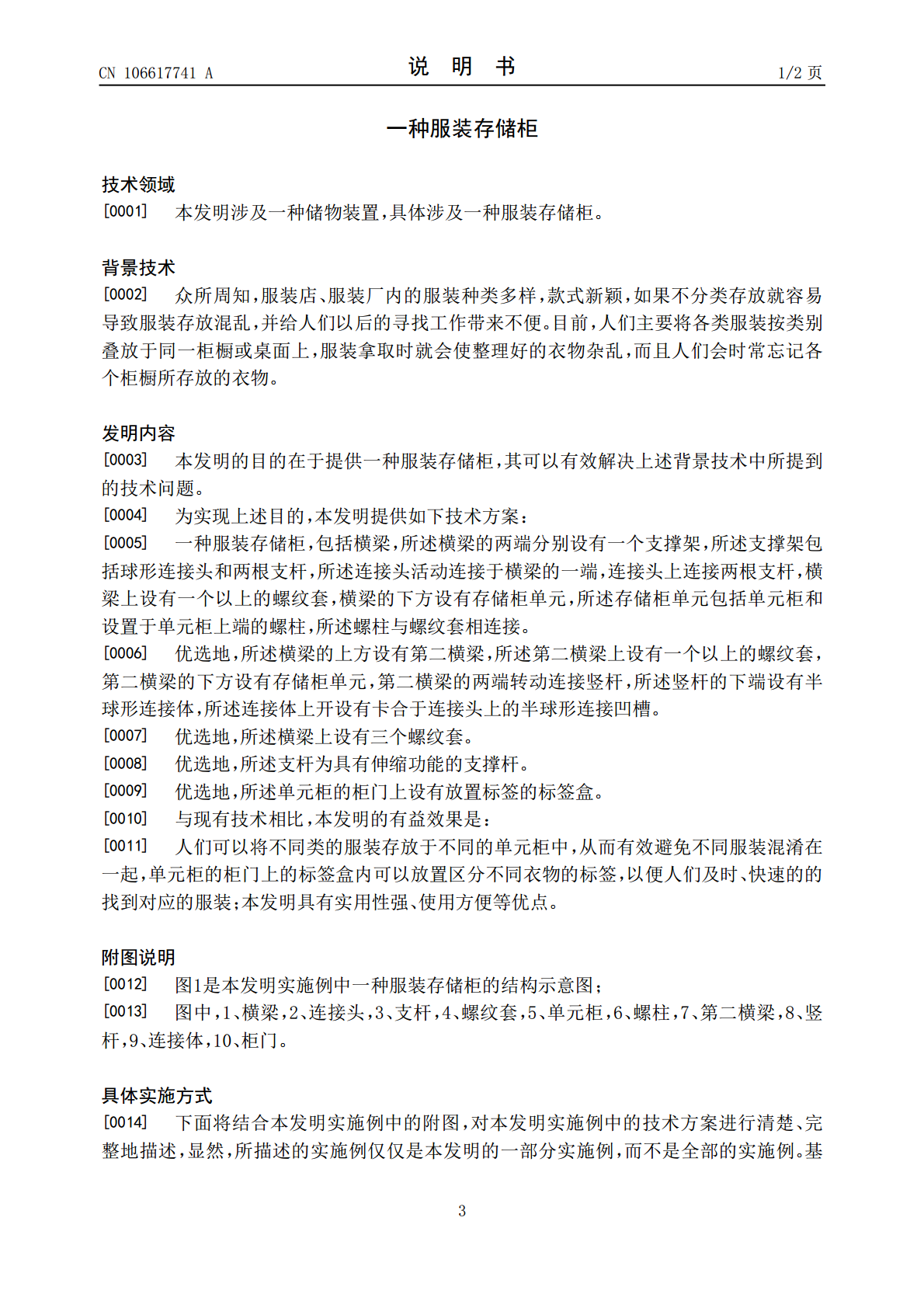

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106617741A(43)申请公布日2017.05.10(21)申请号201611103814.3(22)申请日2016.12.05(71)申请人怀宁县鑫华制衣有限公司地址246100安徽省安庆市怀宁县洪铺镇金桂路(72)发明人吴祚民(74)专利代理机构北京轻创知识产权代理有限公司11212代理人沈尚林(51)Int.Cl.A47B61/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种服装存储柜(57)摘要本发明公开了一种服装存储柜，包括横梁，所述横梁的两端分别设有一个支撑架，所述支撑架包括球形连接头和两根支杆，所述连接头活动连接于横梁的一端，连接头上连接两根支杆，横梁上设有一个以上的螺纹套，横梁的下方设有存储柜单元，所述存储柜单元包括单元柜和设置于单元柜上端的螺柱，所述螺柱与螺纹套相连接。该服装存储柜可以对不同类服装进行分类存放，且其各组成部件间为可拆卸连接，实用性强、使用方便。CN106617741ACN106617741A权利要求书1/1页1.一种服装存储柜，其特征在于：包括横梁，所述横梁的两端分别设有一个支撑架，所述支撑架包括球形连接头和两根支杆，所述连接头活动连接于横梁的一端，连接头上连接两根支杆，横梁上设有一个以上的螺纹套，横梁的下方设有存储柜单元，所述存储柜单元包括单元柜和设置于单元柜上端的螺柱，所述螺柱与螺纹套相连接。2.根据权利要求1所述的一种服装存储柜，其特征在于：所述横梁的上方设有第二横梁，所述第二横梁上设有一个以上的螺纹套，第二横梁的下方设有存储柜单元，第二横梁的两端转动连接竖杆，所述竖杆的下端设有半球形连接体，所述连接体上开设有卡合于连接头上的半球形连接凹槽。3.根据权利要求2所述的一种服装存储柜，其特征在于：所述横梁上设有三个螺纹套。4.根据权利要求1所述的一种服装存储柜，其特征在于：所述支杆为具有伸缩功能的支撑杆。5.根据权利要求1所述的一种服装存储柜，其特征在于：所述单元柜的柜门上设有放置标签的标签盒。2CN106617741A说明书1/2页一种服装存储柜技术领域[0001]本发明涉及一种储物装置，具体涉及一种服装存储柜。背景技术[0002]众所周知，服装店、服装厂内的服装种类多样，款式新颖，如果不分类存放就容易导致服装存放混乱，并给人们以后的寻找工作带来不便。目前，人们主要将各类服装按类别叠放于同一柜橱或桌面上，服装拿取时就会使整理好的衣物杂乱，而且人们会时常忘记各个柜橱所存放的衣物。发明内容[0003]本发明的目的在于提供一种服装存储柜，其可以有效解决上述背景技术中所提到的技术问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]一种服装存储柜，包括横梁，所述横梁的两端分别设有一个支撑架，所述支撑架包括球形连接头和两根支杆，所述连接头活动连接于横梁的一端，连接头上连接两根支杆，横梁上设有一个以上的螺纹套，横梁的下方设有存储柜单元，所述存储柜单元包括单元柜和设置于单元柜上端的螺柱，所述螺柱与螺纹套相连接。[0006]优选地，所述横梁的上方设有第二横梁，所述第二横梁上设有一个以上的螺纹套，第二横梁的下方设有存储柜单元，第二横梁的两端转动连接竖杆，所述竖杆的下端设有半球形连接体，所述连接体上开设有卡合于连接头上的半球形连接凹槽。[0007]优选地，所述横梁上设有三个螺纹套。[0008]优选地，所述支杆为具有伸缩功能的支撑杆。[0009]优选地，所述单元柜的柜门上设有放置标签的标签盒。[0010]与现有技术相比，本发明的有益效果是：[0011]人们可以将不同类的服装存放于不同的单元柜中，从而有效避免不同服装混淆在一起，单元柜的柜门上的标签盒内可以放置区分不同衣物的标签，以便人们及时、快速的的找到对应的服装；本发明具有实用性强、使用方便等优点。附图说明[0012]图1是本发明实施例中一种服装存储柜的结构示意图；[0013]图中，1、横梁，2、连接头，3、支杆，4、螺纹套，5、单元柜，6、螺柱，7、第二横梁，8、竖杆，9、连接体，10、柜门。具体实施方式[0014]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基3CN106617741A说明书2/2页于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0015]请参阅图1所示，一种服装存储柜，包括横梁1，所述横梁1的两端分别设有一个支撑架，所述支撑架包括球形连接头2和两根具有伸缩功能的支杆3，所述连接头2活动连接于横梁1的一端，连接头2上连接两根支杆3，横梁1上设有三个螺
