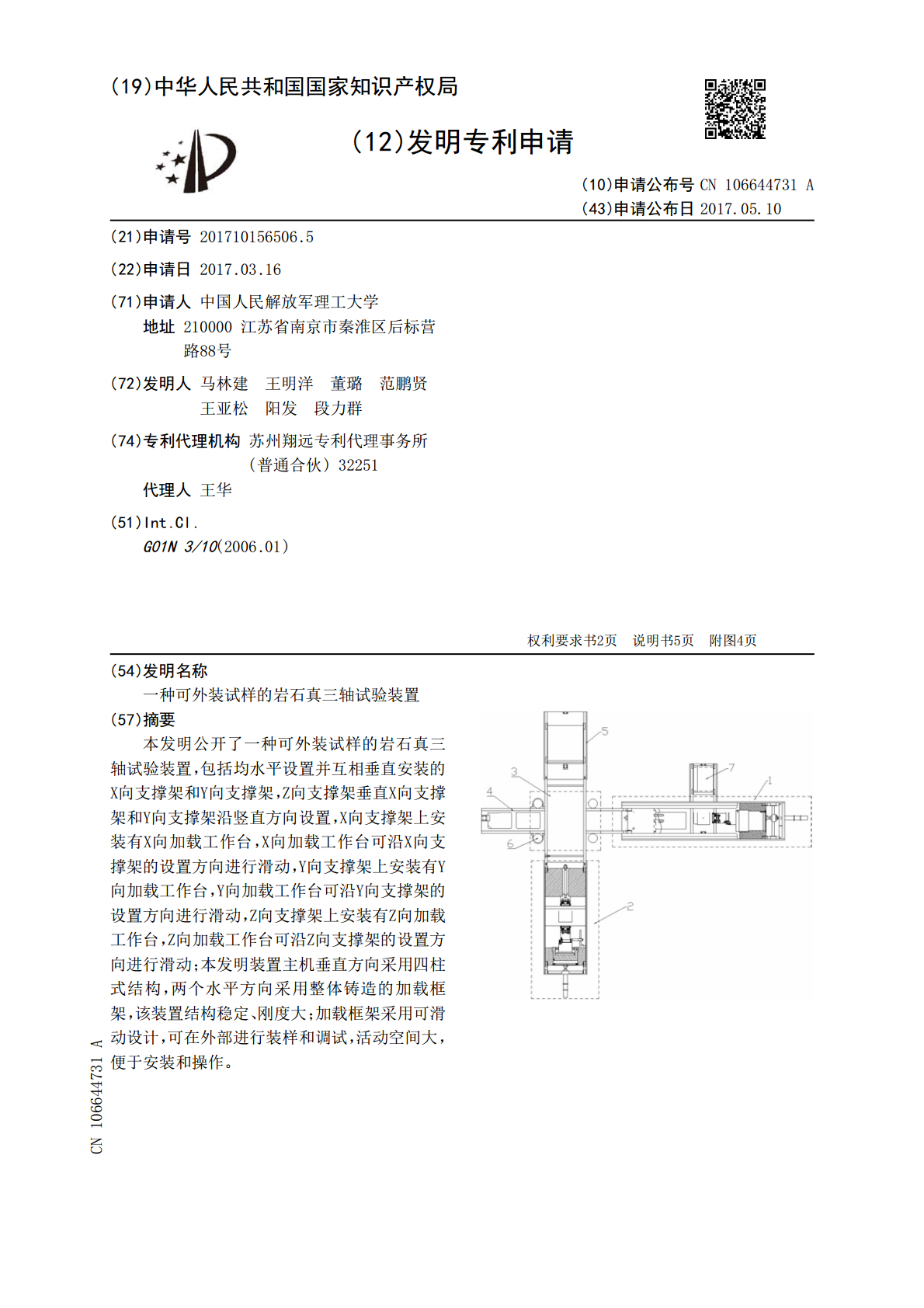

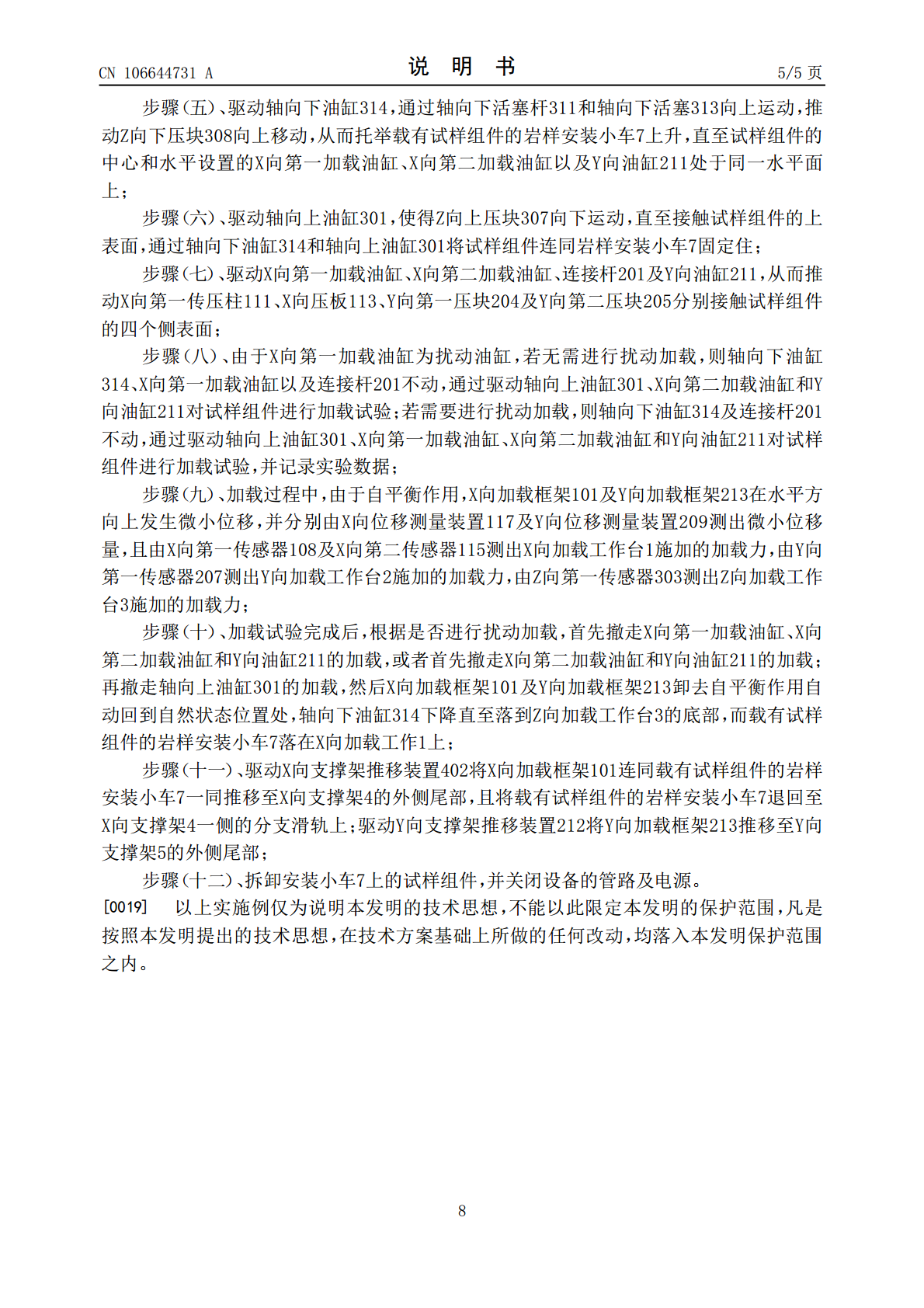

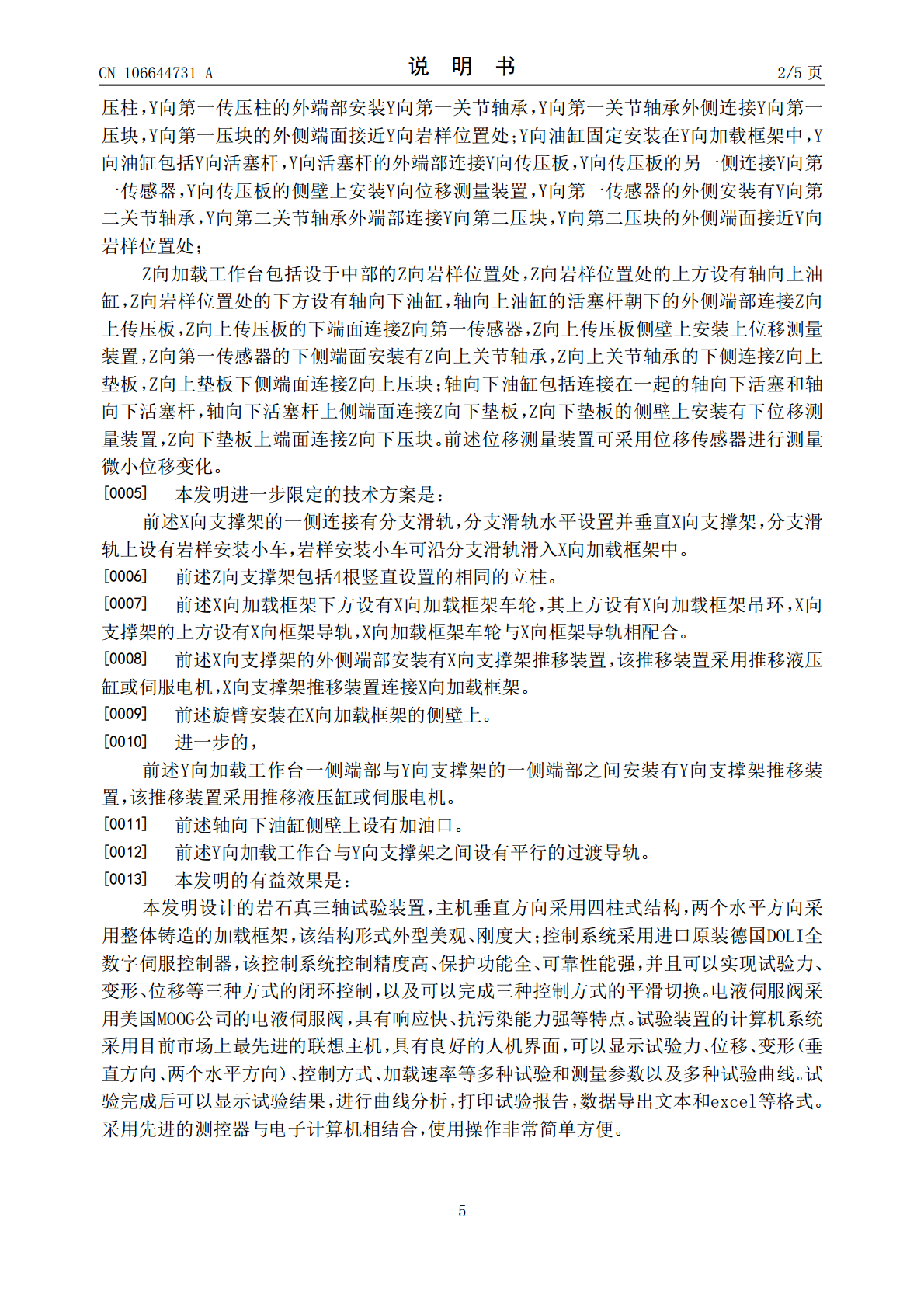

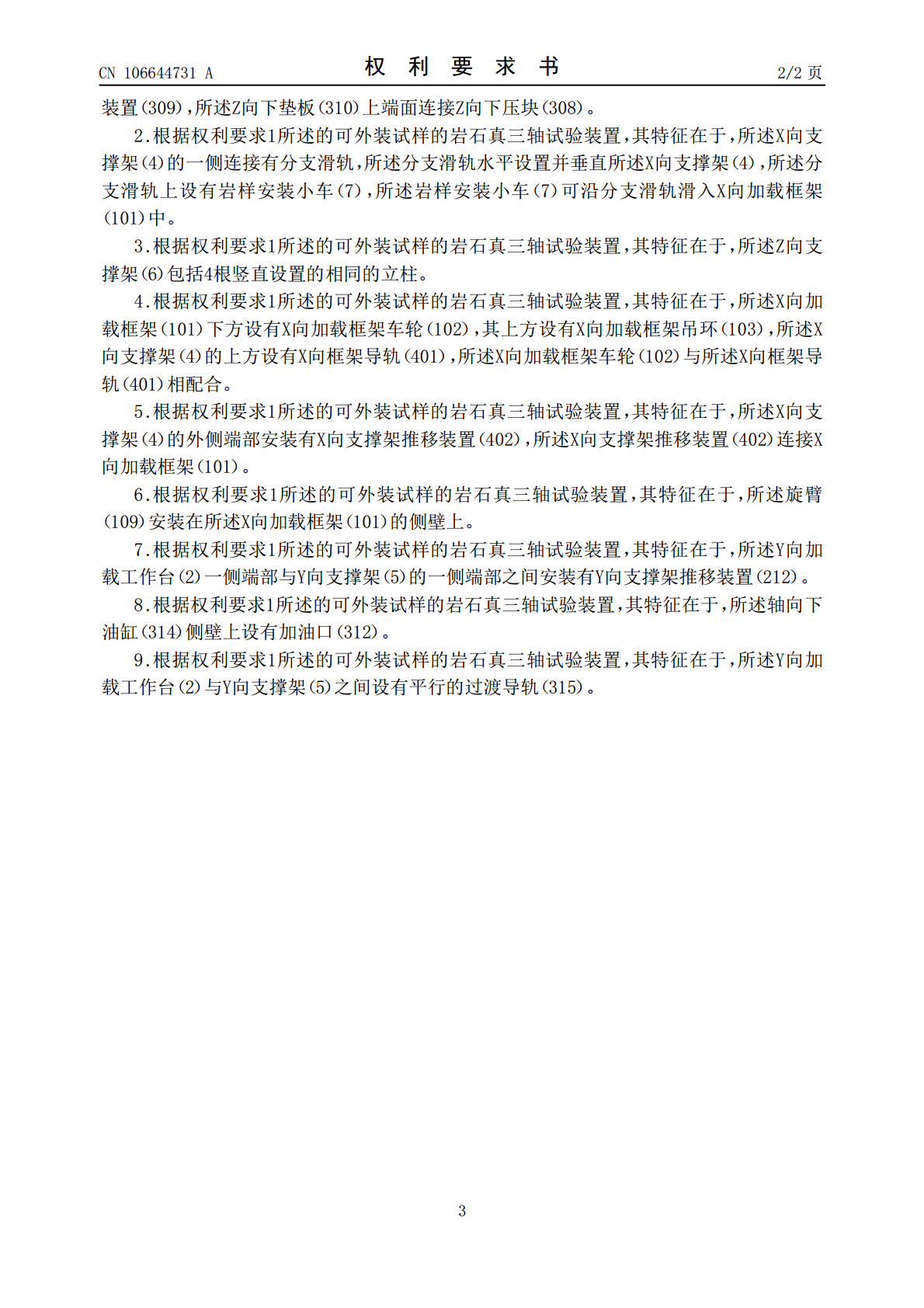

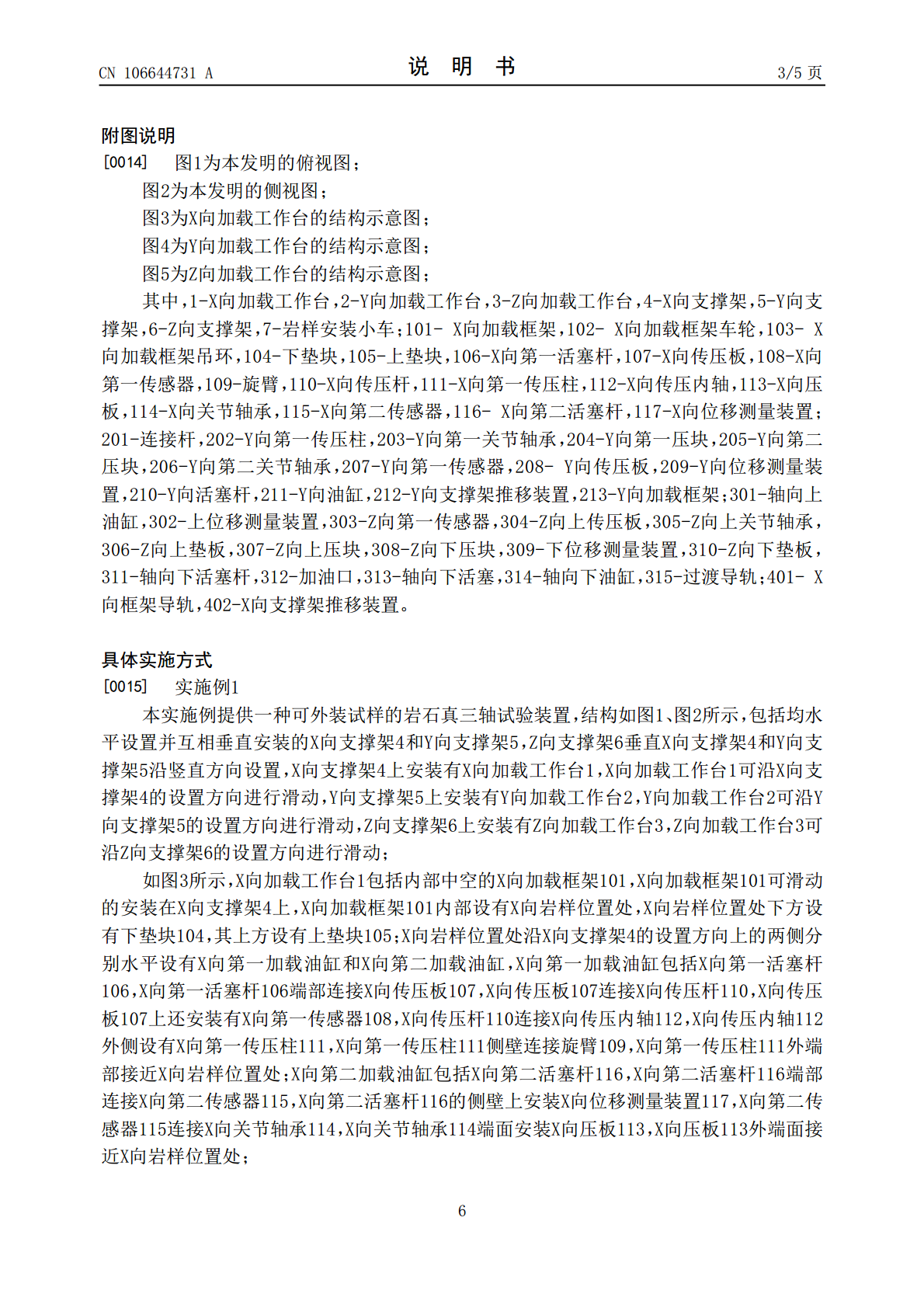

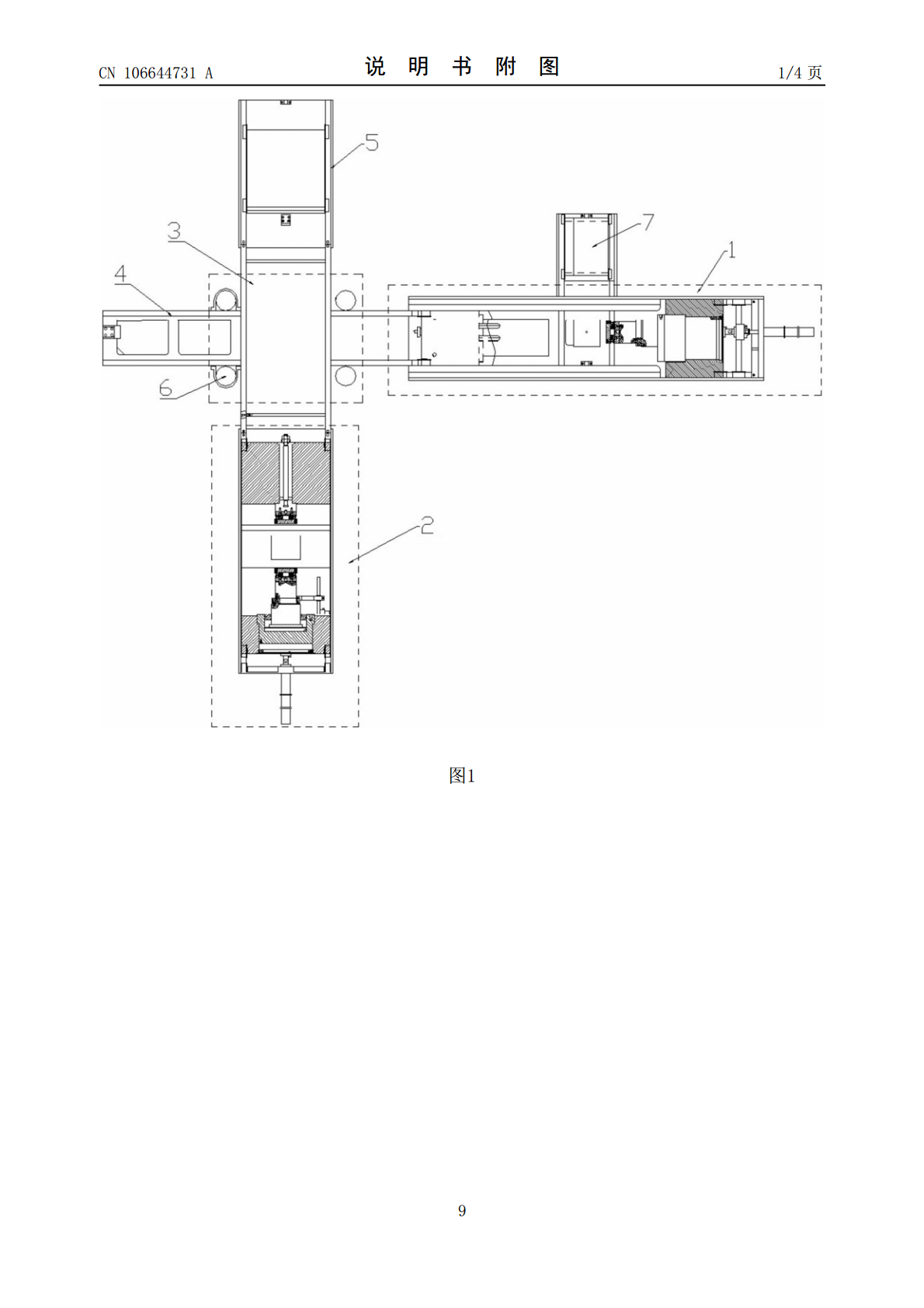

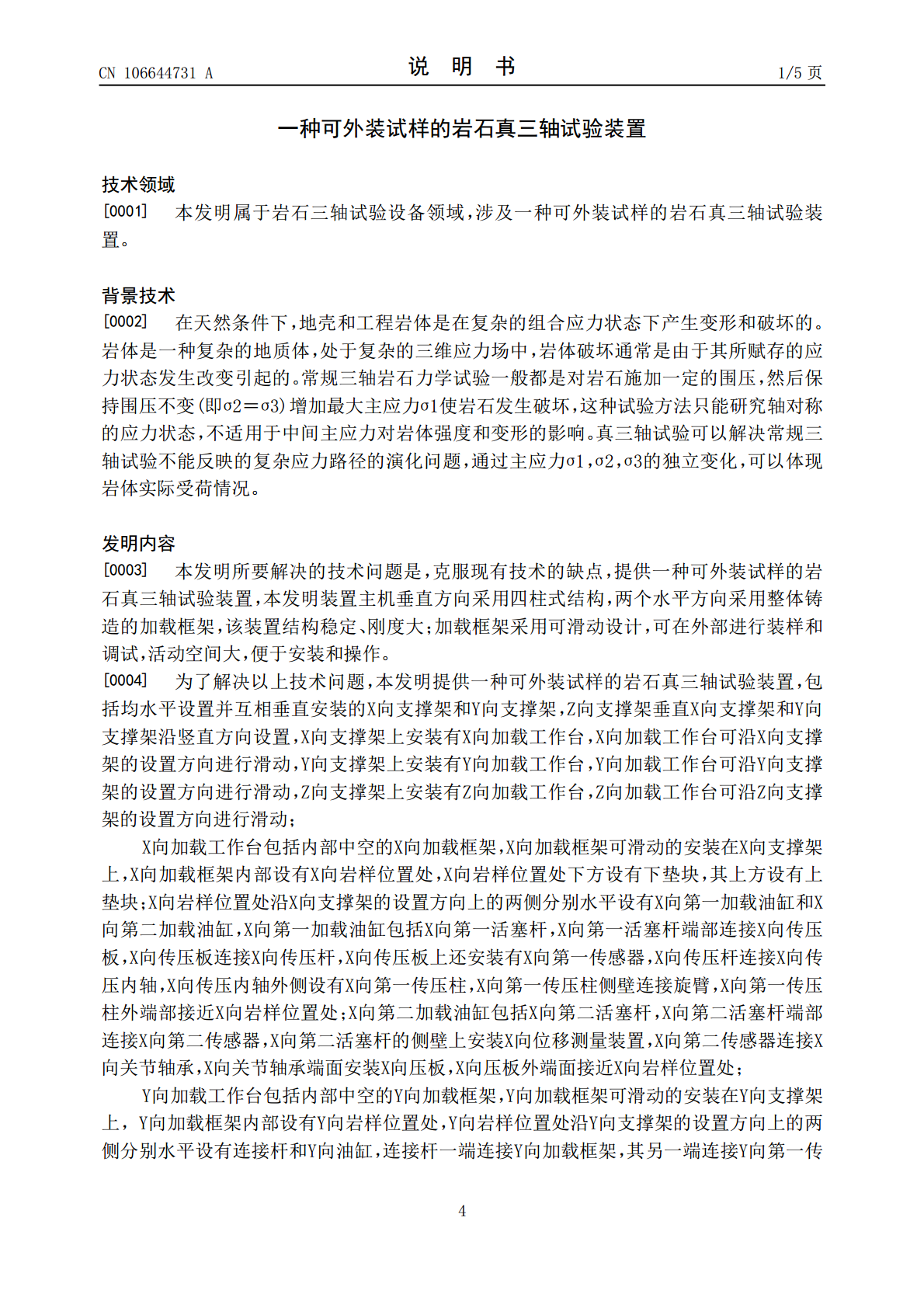

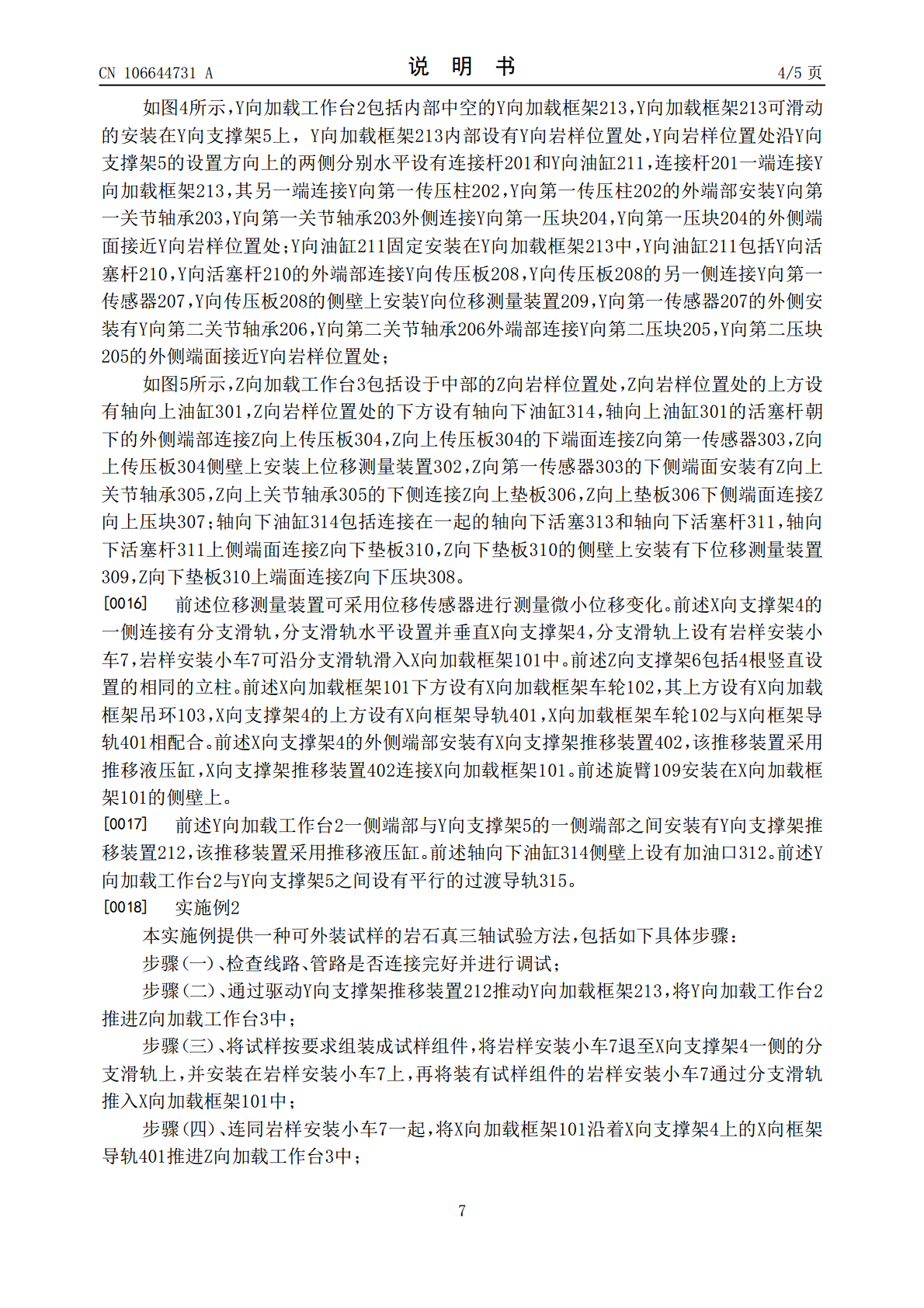

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106644731A(43)申请公布日2017.05.10(21)申请号201710156506.5(22)申请日2017.03.16(71)申请人中国人民解放军理工大学地址210000江苏省南京市秦淮区后标营路88号(72)发明人马林建王明洋董璐范鹏贤王亚松阳发段力群(74)专利代理机构苏州翔远专利代理事务所(普通合伙)32251代理人王华(51)Int.Cl.G01N3/10(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种可外装试样的岩石真三轴试验装置(57)摘要本发明公开了一种可外装试样的岩石真三轴试验装置，包括均水平设置并互相垂直安装的X向支撑架和Y向支撑架，Z向支撑架垂直X向支撑架和Y向支撑架沿竖直方向设置，X向支撑架上安装有X向加载工作台，X向加载工作台可沿X向支撑架的设置方向进行滑动，Y向支撑架上安装有Y向加载工作台，Y向加载工作台可沿Y向支撑架的设置方向进行滑动，Z向支撑架上安装有Z向加载工作台，Z向加载工作台可沿Z向支撑架的设置方向进行滑动；本发明装置主机垂直方向采用四柱式结构，两个水平方向采用整体铸造的加载框架，该装置结构稳定、刚度大；加载框架采用可滑动设计，可在外部进行装样和调试，活动空间大，便于安装和操作。CN106644731ACN106644731A权利要求书1/2页1.一种可外装试样的岩石真三轴试验装置，其特征在于，包括均水平设置并互相垂直安装的X向支撑架（4）和Y向支撑架（5），Z向支撑架（6）垂直X向支撑架（4）和Y向支撑架（5）沿竖直方向设置，所述X向支撑架（4）上安装有X向加载工作台（1），所述X向加载工作台（1）可沿所述X向支撑架（4）的设置方向进行滑动，所述Y向支撑架（5）上安装有Y向加载工作台（2），所述Y向加载工作台（2）可沿所述Y向支撑架（5）的设置方向进行滑动，所述Z向支撑架（6）上安装有Z向加载工作台（3），所述Z向加载工作台（3）可沿所述Z向支撑架（6）的设置方向进行滑动；所述X向加载工作台（1）包括内部中空的X向加载框架（101），所述X向加载框架（101）可滑动的安装在X向支撑架（4）上，所述X向加载框架（101）内部设有X向岩样位置处，所述X向岩样位置处下方设有下垫块（104），其上方设有上垫块（105）；所述X向岩样位置处沿所述X向支撑架（4）的设置方向上的两侧分别水平设有X向第一加载油缸和X向第二加载油缸，所述X向第一加载油缸包括X向第一活塞杆（106），所述X向第一活塞杆（106）端部连接X向传压板（107），所述X向传压板（107）连接X向传压杆（110），所述X向传压板（107）上还安装有X向第一传感器（108），所述X向传压杆（110）连接X向传压内轴（112），所述X向传压内轴（112）外侧设有X向第一传压柱（111），所述X向第一传压柱（111）侧壁连接旋臂（109），所述X向第一传压柱（111）外端部接近X向岩样位置处；所述X向第二加载油缸包括X向第二活塞杆（116），所述X向第二活塞杆（116）端部连接X向第二传感器（115），所述X向第二活塞杆（116）的侧壁上安装X向位移测量装置（117），所述X向第二传感器（115）连接X向关节轴承（114），所述X向关节轴承（114）端面安装X向压板（113），所述X向压板（113）外端面接近X向岩样位置处；所述Y向加载工作台（2）包括内部中空的Y向加载框架（213），所述Y向加载框架（213）可滑动的安装在Y向支撑架（5）上，所述Y向加载框架（213）内部设有Y向岩样位置处，所述Y向岩样位置处沿所述Y向支撑架（5）的设置方向上的两侧分别水平设有连接杆（201）和Y向油缸（211），所述连接杆（201）一端连接所述Y向加载框架（213），其另一端连接Y向第一传压柱（202），所述Y向第一传压柱（202）的外端部安装Y向第一关节轴承（203），所述Y向第一关节轴承（203）外侧连接Y向第一压块（204），所述Y向第一压块（204）的外侧端面接近Y向岩样位置处；所述Y向油缸（211）固定安装在所述Y向加载框架（213）中，所述Y向油缸（211）包括Y向活塞杆（210），所述Y向活塞杆（210）的外端部连接Y向传压板（208），所述Y向传压板（208）的另一侧连接Y向第一传感器（207），所述Y向传压板（208）的侧壁上安装Y向位移测量装置（209），所述Y向第一传感器（207）的外侧安装有Y向第二关节轴承（206），所述Y向第二关节轴承（206）外端部连接Y向第二压块（205），所述Y向第二压块（205）的外侧端面接近Y向岩样位置处；所述Z向加载工作台（3）包括设于中部的Z向岩样位置处，所述Z向岩样位置处的上方设
