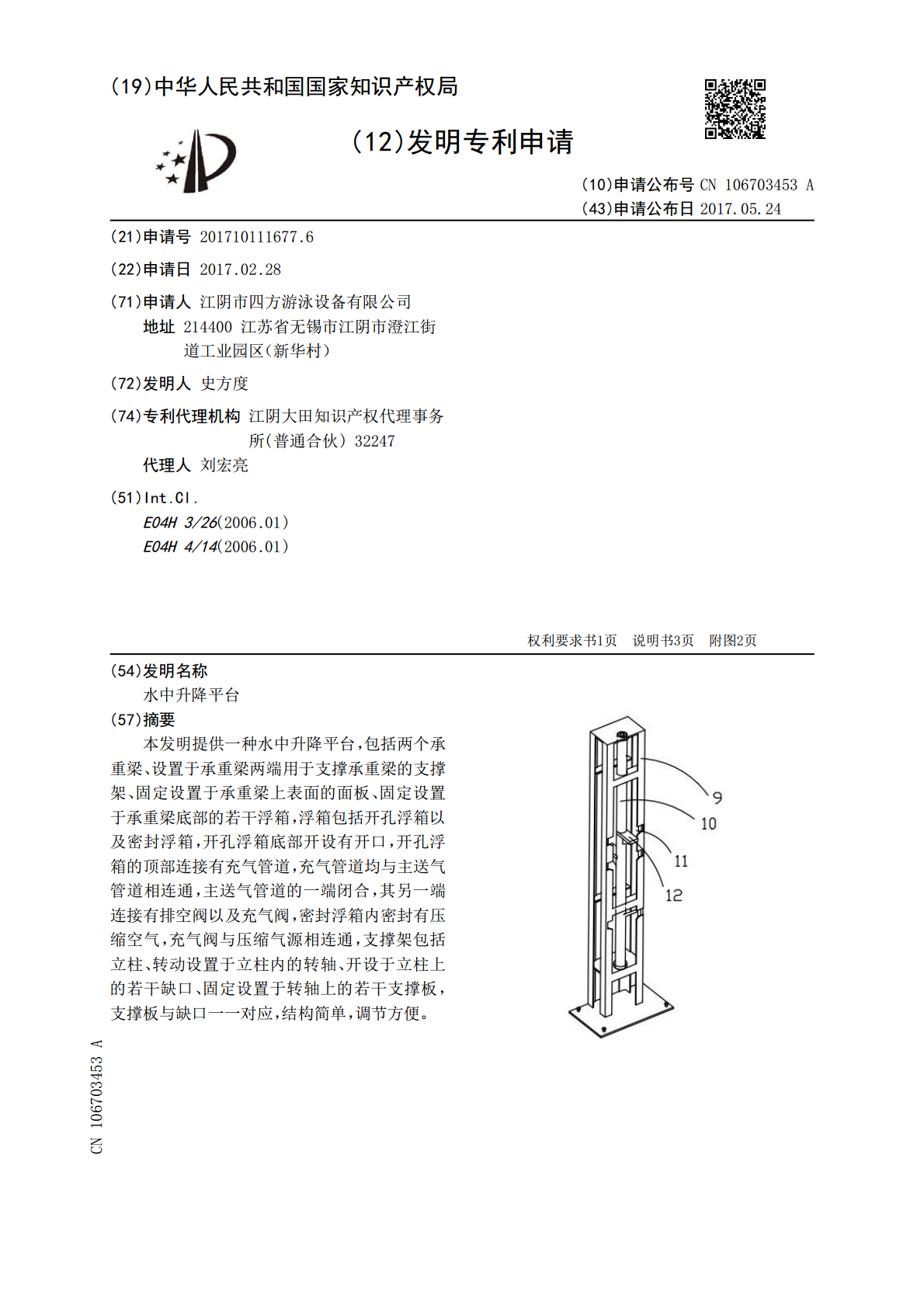

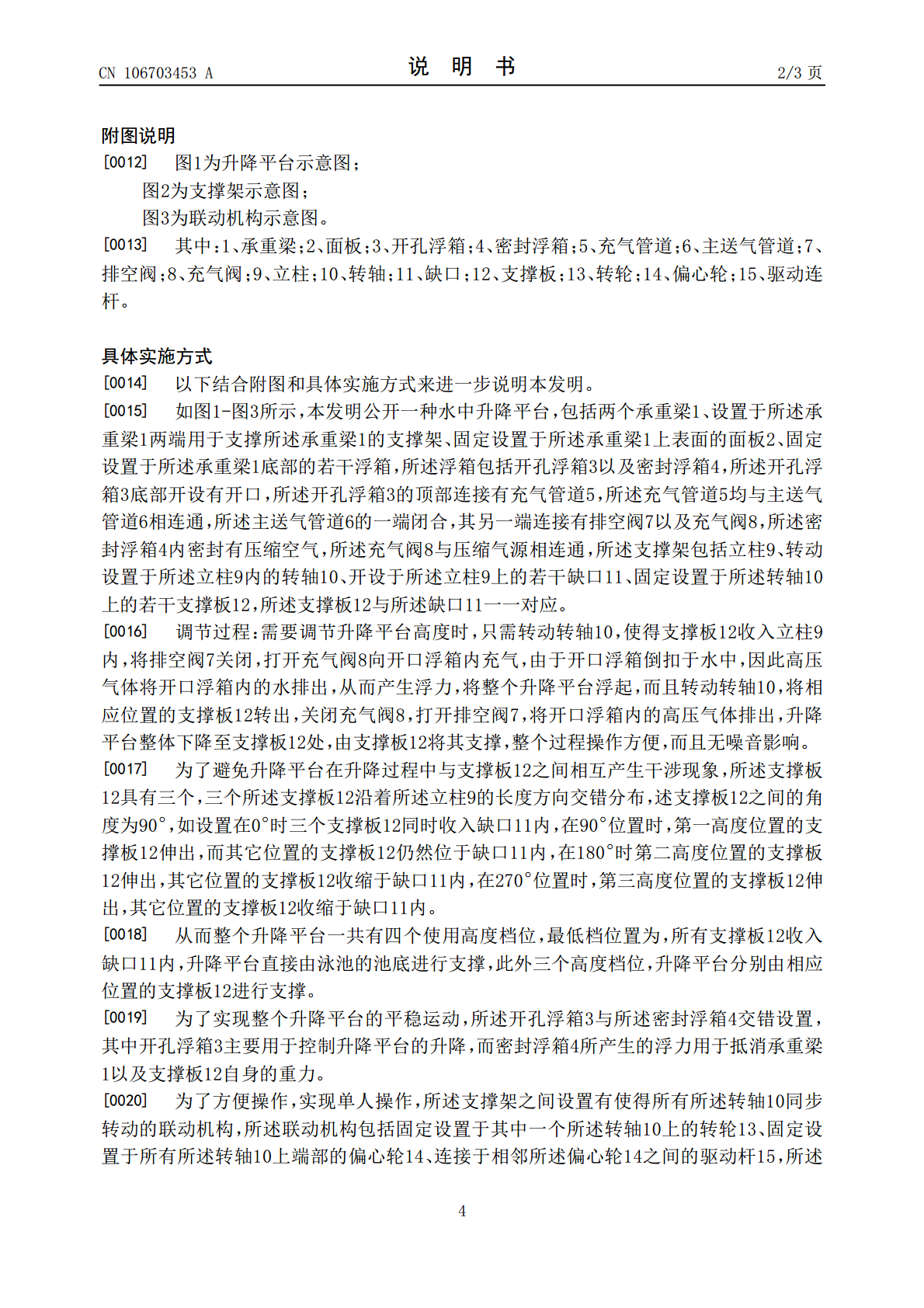

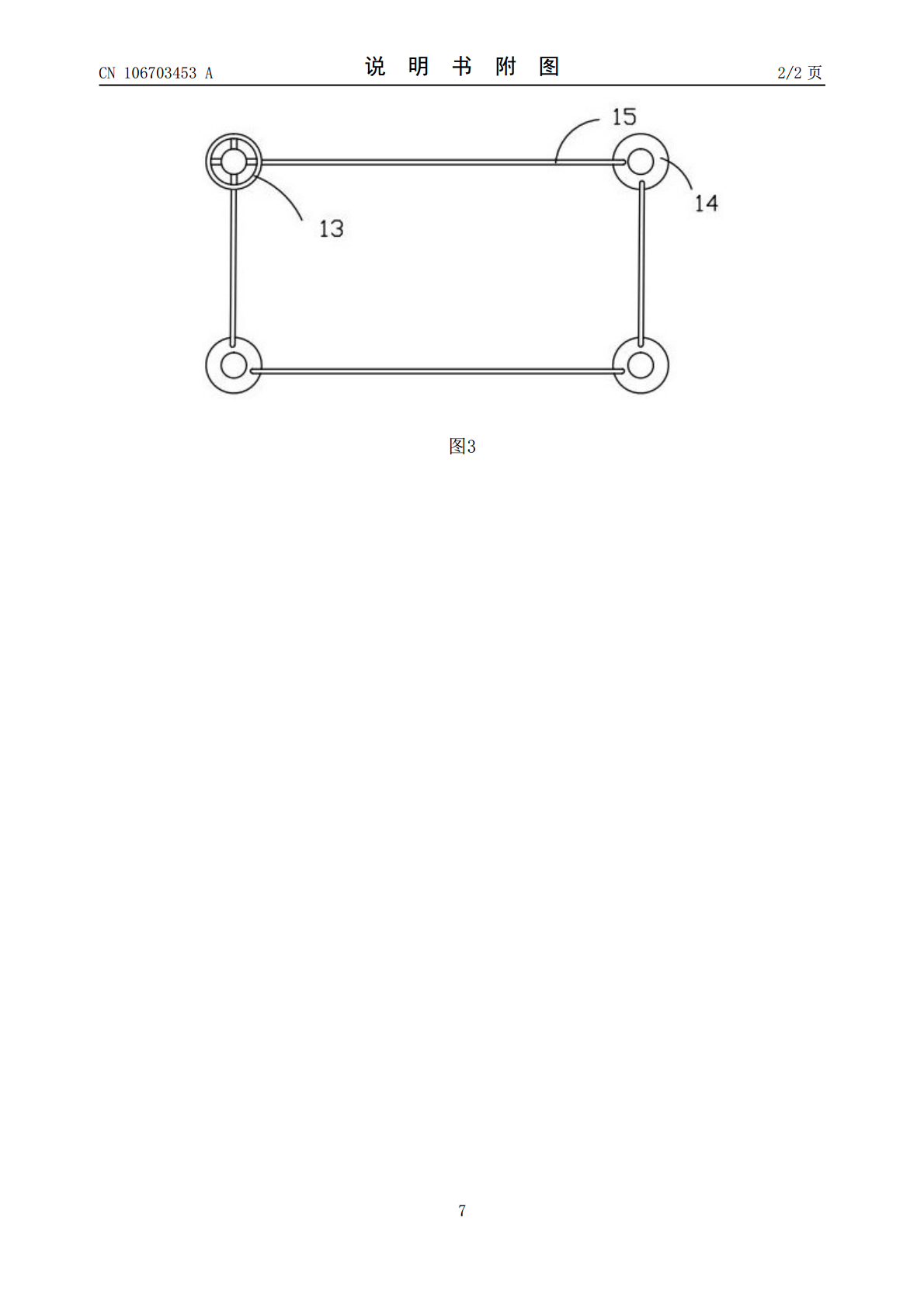

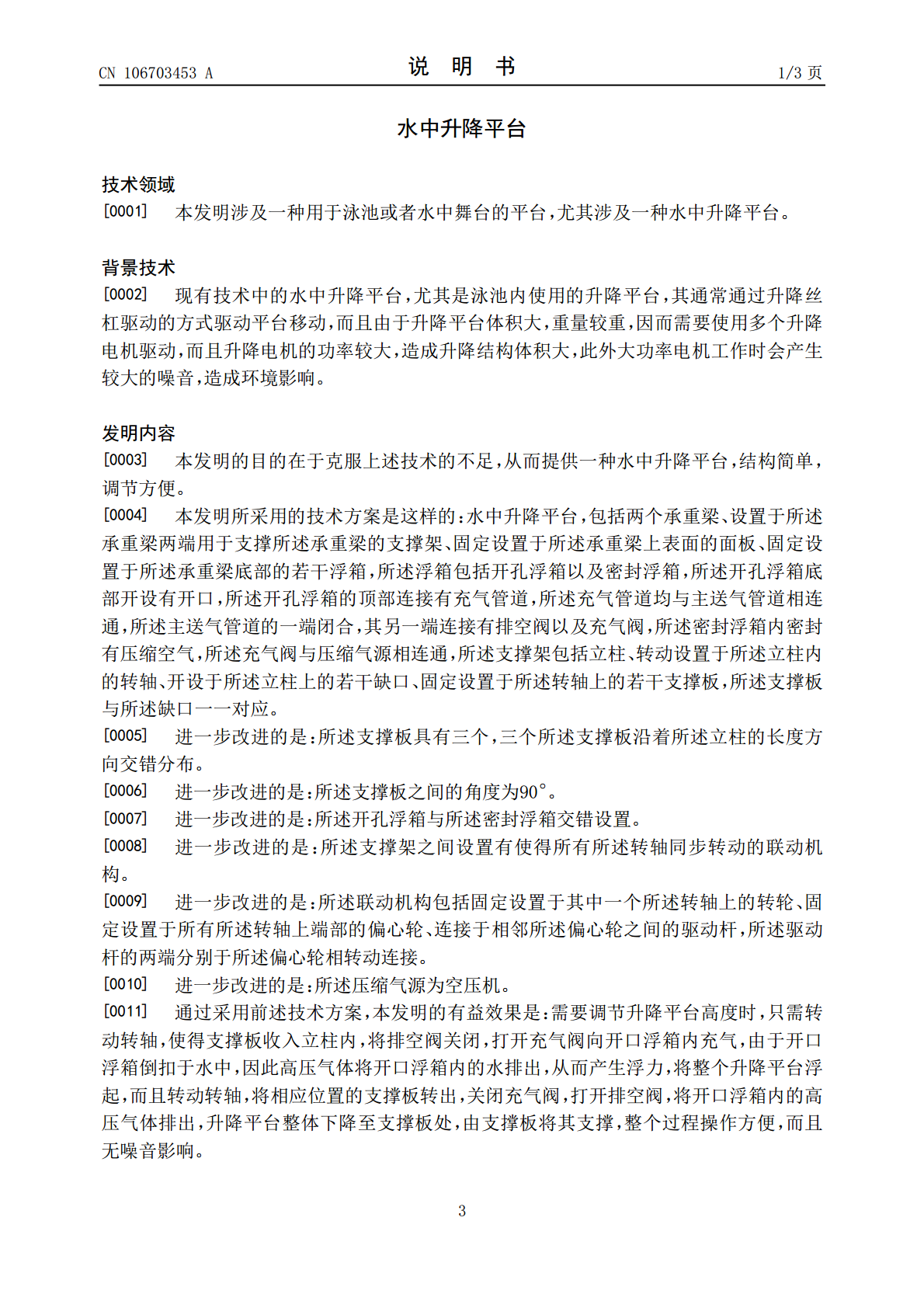

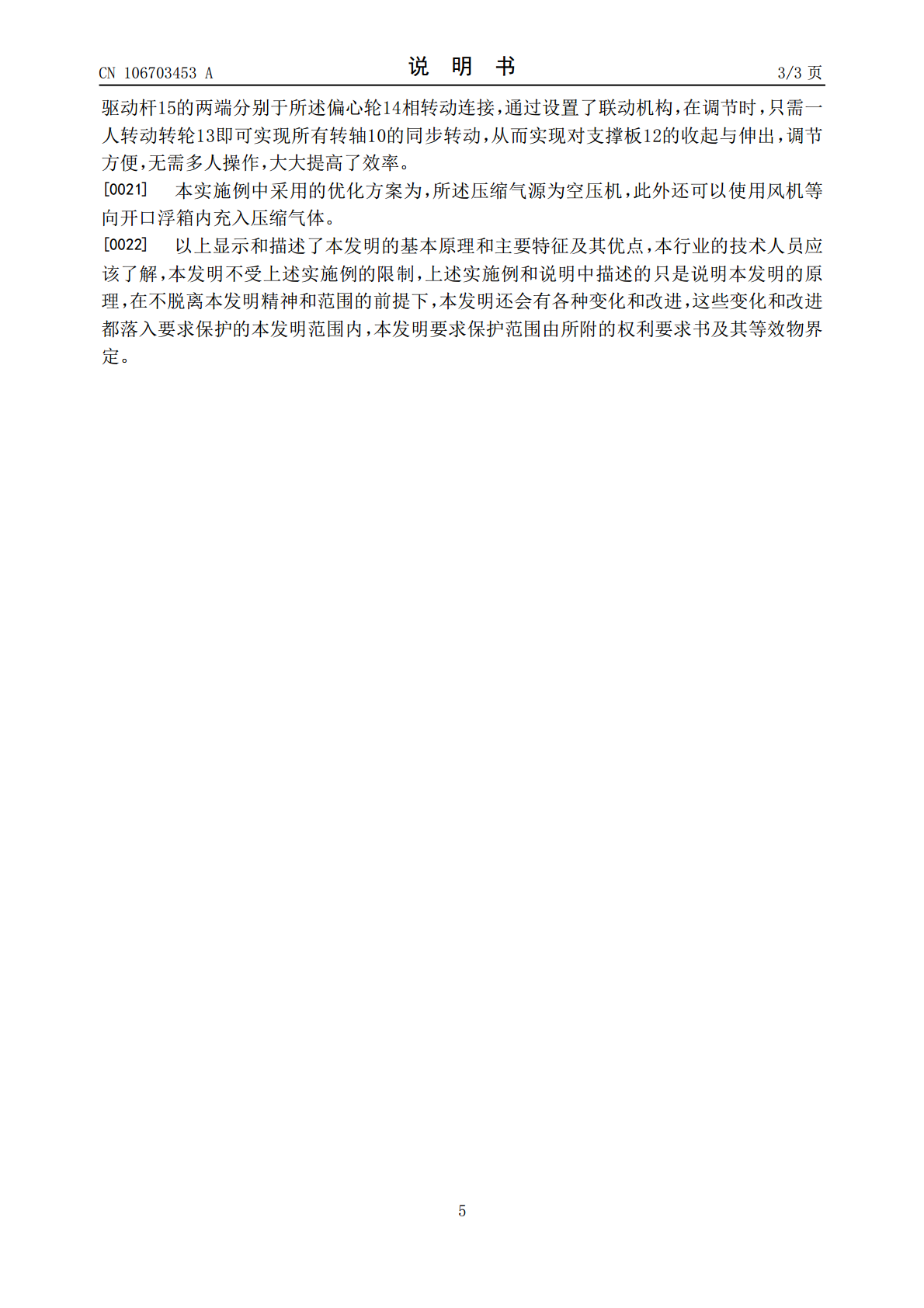

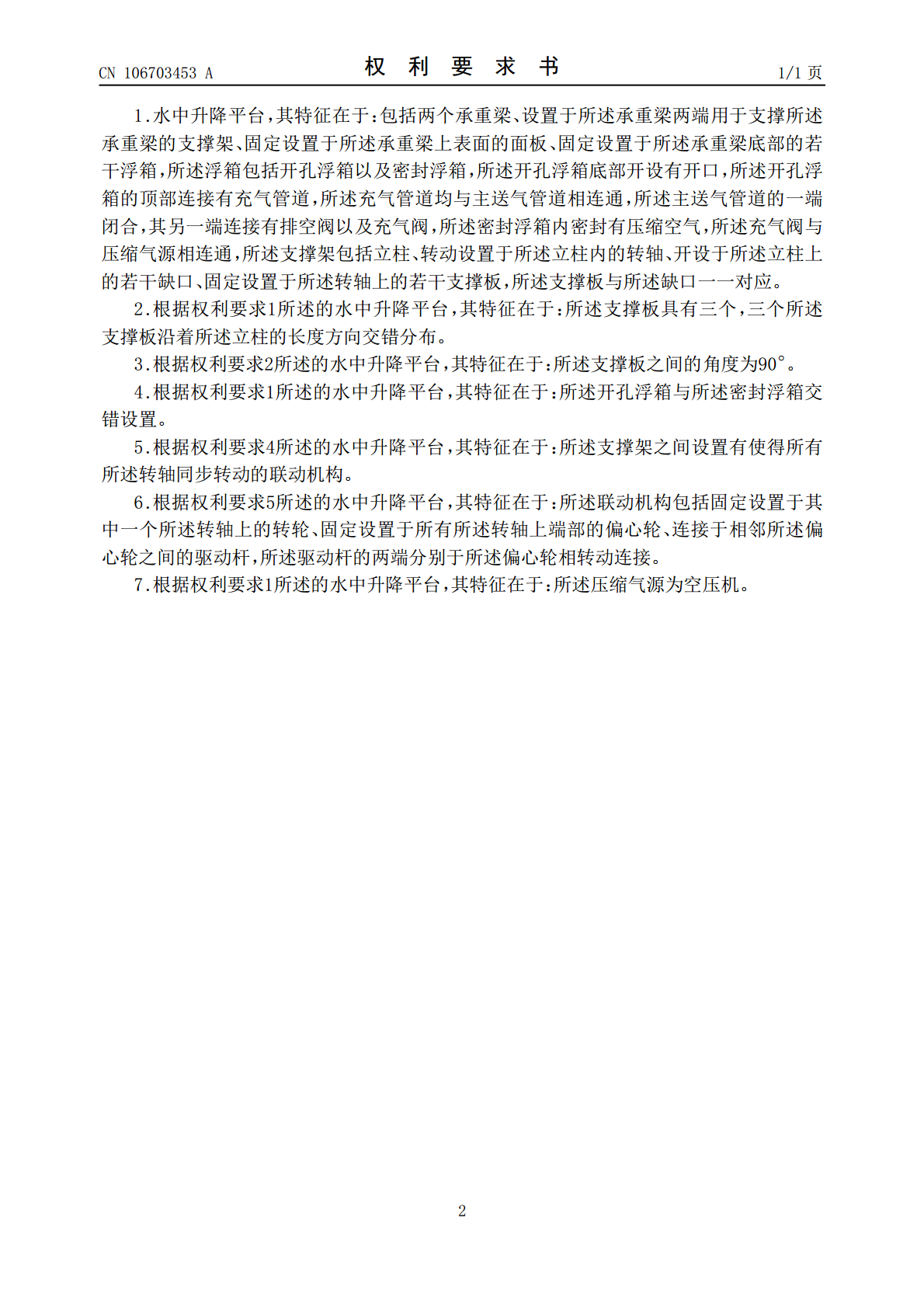

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106703453A(43)申请公布日2017.05.24(21)申请号201710111677.6(22)申请日2017.02.28(71)申请人江阴市四方游泳设备有限公司地址214400江苏省无锡市江阴市澄江街道工业园区（新华村）(72)发明人史方度(74)专利代理机构江阴大田知识产权代理事务所(普通合伙)32247代理人刘宏亮(51)Int.Cl.E04H3/26(2006.01)E04H4/14(2006.01)权利要求书1页说明书3页附图2页(54)发明名称水中升降平台(57)摘要本发明提供一种水中升降平台，包括两个承重梁、设置于承重梁两端用于支撑承重梁的支撑架、固定设置于承重梁上表面的面板、固定设置于承重梁底部的若干浮箱，浮箱包括开孔浮箱以及密封浮箱，开孔浮箱底部开设有开口，开孔浮箱的顶部连接有充气管道，充气管道均与主送气管道相连通，主送气管道的一端闭合，其另一端连接有排空阀以及充气阀，密封浮箱内密封有压缩空气，充气阀与压缩气源相连通，支撑架包括立柱、转动设置于立柱内的转轴、开设于立柱上的若干缺口、固定设置于转轴上的若干支撑板，支撑板与缺口一一对应，结构简单，调节方便。CN106703453ACN106703453A权利要求书1/1页1.水中升降平台，其特征在于：包括两个承重梁、设置于所述承重梁两端用于支撑所述承重梁的支撑架、固定设置于所述承重梁上表面的面板、固定设置于所述承重梁底部的若干浮箱，所述浮箱包括开孔浮箱以及密封浮箱，所述开孔浮箱底部开设有开口，所述开孔浮箱的顶部连接有充气管道，所述充气管道均与主送气管道相连通，所述主送气管道的一端闭合，其另一端连接有排空阀以及充气阀，所述密封浮箱内密封有压缩空气，所述充气阀与压缩气源相连通，所述支撑架包括立柱、转动设置于所述立柱内的转轴、开设于所述立柱上的若干缺口、固定设置于所述转轴上的若干支撑板，所述支撑板与所述缺口一一对应。2.根据权利要求1所述的水中升降平台，其特征在于：所述支撑板具有三个，三个所述支撑板沿着所述立柱的长度方向交错分布。3.根据权利要求2所述的水中升降平台，其特征在于：所述支撑板之间的角度为90°。4.根据权利要求1所述的水中升降平台，其特征在于：所述开孔浮箱与所述密封浮箱交错设置。5.根据权利要求4所述的水中升降平台，其特征在于：所述支撑架之间设置有使得所有所述转轴同步转动的联动机构。6.根据权利要求5所述的水中升降平台，其特征在于：所述联动机构包括固定设置于其中一个所述转轴上的转轮、固定设置于所有所述转轴上端部的偏心轮、连接于相邻所述偏心轮之间的驱动杆，所述驱动杆的两端分别于所述偏心轮相转动连接。7.根据权利要求1所述的水中升降平台，其特征在于：所述压缩气源为空压机。2CN106703453A说明书1/3页水中升降平台技术领域[0001]本发明涉及一种用于泳池或者水中舞台的平台，尤其涉及一种水中升降平台。背景技术[0002]现有技术中的水中升降平台，尤其是泳池内使用的升降平台，其通常通过升降丝杠驱动的方式驱动平台移动，而且由于升降平台体积大，重量较重，因而需要使用多个升降电机驱动，而且升降电机的功率较大，造成升降结构体积大，此外大功率电机工作时会产生较大的噪音，造成环境影响。发明内容[0003]本发明的目的在于克服上述技术的不足，从而提供一种水中升降平台，结构简单，调节方便。[0004]本发明所采用的技术方案是这样的：水中升降平台，包括两个承重梁、设置于所述承重梁两端用于支撑所述承重梁的支撑架、固定设置于所述承重梁上表面的面板、固定设置于所述承重梁底部的若干浮箱，所述浮箱包括开孔浮箱以及密封浮箱，所述开孔浮箱底部开设有开口，所述开孔浮箱的顶部连接有充气管道，所述充气管道均与主送气管道相连通，所述主送气管道的一端闭合，其另一端连接有排空阀以及充气阀，所述密封浮箱内密封有压缩空气，所述充气阀与压缩气源相连通，所述支撑架包括立柱、转动设置于所述立柱内的转轴、开设于所述立柱上的若干缺口、固定设置于所述转轴上的若干支撑板，所述支撑板与所述缺口一一对应。[0005]进一步改进的是：所述支撑板具有三个，三个所述支撑板沿着所述立柱的长度方向交错分布。[0006]进一步改进的是：所述支撑板之间的角度为90°。[0007]进一步改进的是：所述开孔浮箱与所述密封浮箱交错设置。[0008]进一步改进的是：所述支撑架之间设置有使得所有所述转轴同步转动的联动机构。[0009]进一步改进的是：所述联动机构包括固定设置于其中一个所述转轴上的转轮、固定设置于所有所述转轴上端部的偏心轮、连接于相邻所述偏心轮之间的驱动杆，所述驱动杆的两端分别于所述偏心轮相转动连接。[0010]进一步改进的是：所述压缩气源
