一种具有旋转功能的集成式LED灯.pdf

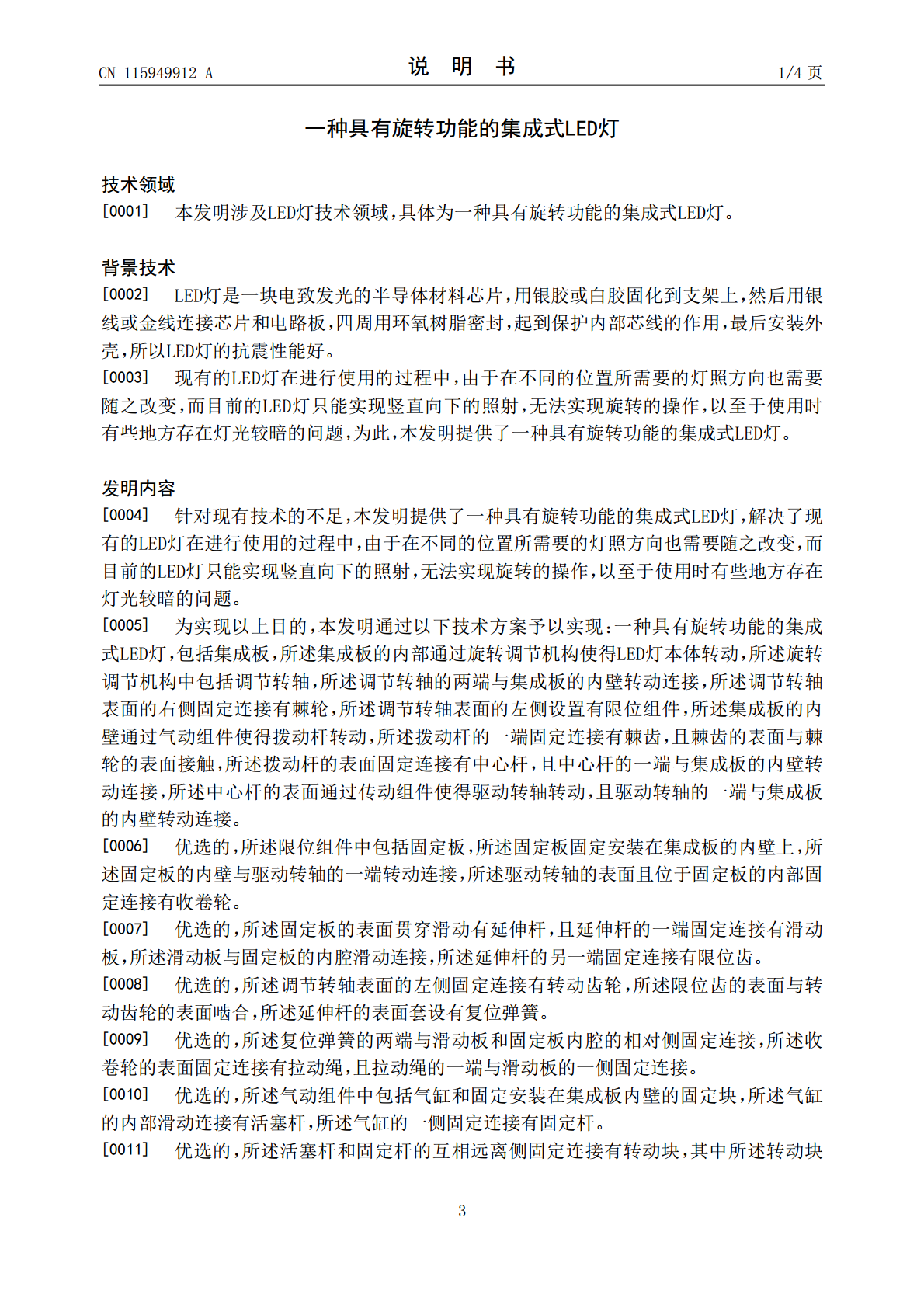

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115949912A(43)申请公布日2023.04.11(21)申请号202211544169.4F21Y115/10(2016.01)(22)申请日2022.12.03(71)申请人江苏佳尔伏照明科技有限公司地址213000江苏省常州市钟楼区邹区镇前王村工业园区(72)发明人朱梅佳(74)专利代理机构安徽智鼎华诚专利代理事务所(普通合伙)34242专利代理师马子轩(51)Int.Cl.F21V21/14(2006.01)F21V21/30(2006.01)F21V19/00(2006.01)F21V19/02(2006.01)F21S8/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种具有旋转功能的集成式LED灯(57)摘要本发明公开了一种具有旋转功能的集成式LED灯，包括集成板，所述集成板的内部通过旋转调节机构使得LED灯本体转动，所述旋转调节机构中包括调节转轴，所述调节转轴的两端与集成板的内壁转动连接，所述调节转轴表面的右侧固定连接有棘轮，所述调节转轴表面的左侧设置有限位组件，本发明涉及LED灯技术领域。该具有旋转功能的集成式LED灯，通过设置有旋转调节机构，利用气动组件提供驱动力，使得棘齿带动棘轮转动，以此带动了调节转轴上LED灯本体的光照方向进行调节，并且同步联动限位组件，实现在棘齿复位的操作时，避免调节转轴上LED灯本体因重力产生复位的问题，以此有效的实现了在居家过程中不同位置可以实现灯向调节的操作。CN115949912ACN115949912A权利要求书1/1页1.一种具有旋转功能的集成式LED灯，包括集成板(1)，其特征在于：所述集成板(1)的内部通过旋转调节机构(2)使得LED灯本体(3)转动；所述旋转调节机构(2)中包括调节转轴(21)，所述调节转轴(21)的两端与集成板(1)的内壁转动连接，所述调节转轴(21)表面的右侧固定连接有棘轮(22)，所述调节转轴(21)表面的左侧设置有限位组件(23)，所述集成板(1)的内壁通过气动组件(24)使得拨动杆(25)转动，所述拨动杆(25)的一端固定连接有棘齿(26)，且棘齿(26)的表面与棘轮(22)的表面接触，所述拨动杆(25)的表面固定连接有中心杆(27)，且中心杆(27)的一端与集成板(1)的内壁转动连接，所述中心杆(27)的表面通过传动组件(28)使得驱动转轴(29)转动，且驱动转轴(29)的一端与集成板(1)的内壁转动连接。2.根据权利要求1所述的一种具有旋转功能的集成式LED灯，其特征在于：所述限位组件(23)中包括固定板(23‑1)，所述固定板(23‑1)固定安装在集成板(1)的内壁上，所述固定板(23‑1)的内壁与驱动转轴(29)的一端转动连接，所述驱动转轴(29)的表面且位于固定板(23‑1)的内部固定连接有收卷轮(23‑2)。3.根据权利要求2所述的一种具有旋转功能的集成式LED灯，其特征在于：所述固定板(23‑1)的表面贯穿滑动有延伸杆(23‑3)，且延伸杆(23‑3)的一端固定连接有滑动板(23‑4)，所述滑动板(23‑4)与固定板(23‑1)的内腔滑动连接，所述延伸杆(23‑3)的另一端固定连接有限位齿(23‑5)。4.根据权利要求3所述的一种具有旋转功能的集成式LED灯，其特征在于：所述调节转轴(21)表面的左侧固定连接有转动齿轮(23‑6)，所述限位齿(23‑5)的表面与转动齿轮(23‑6)的表面啮合，所述延伸杆(23‑3)的表面套设有复位弹簧(23‑7)。5.根据权利要求4所述的一种具有旋转功能的集成式LED灯，其特征在于：所述复位弹簧(23‑7)的两端与滑动板(23‑4)和固定板(23‑1)内腔的相对侧固定连接，所述收卷轮(23‑2)的表面固定连接有拉动绳(23‑8)，且拉动绳(23‑8)的一端与滑动板(23‑4)的一侧固定连接。6.根据权利要求1所述的一种具有旋转功能的集成式LED灯，其特征在于：所述气动组件(24)中包括气缸(24‑1)和固定安装在集成板(1)内壁的固定块(24‑2)，所述气缸(24‑1)的内部滑动连接有活塞杆(24‑3)，所述气缸(24‑1)的一侧固定连接有固定杆(24‑4)。7.根据权利要求6所述的一种具有旋转功能的集成式LED灯，其特征在于：所述活塞杆(24‑3)和固定杆(24‑4)的互相远离侧固定连接有转动块(24‑5)，其中所述转动块(24‑5)的一侧与固定块(24‑2)的内部转动连接，其余所述转动块(24‑5)的一侧与拨动杆(25)的内部转动连接。8.根据权利要求1所述的一种具有旋转功能的集成式LED灯，其特征在于：所述传动组件(28)中包括驱动轮(28‑1)和传动轮(28‑2)，所述驱动轮(28‑1)固定
