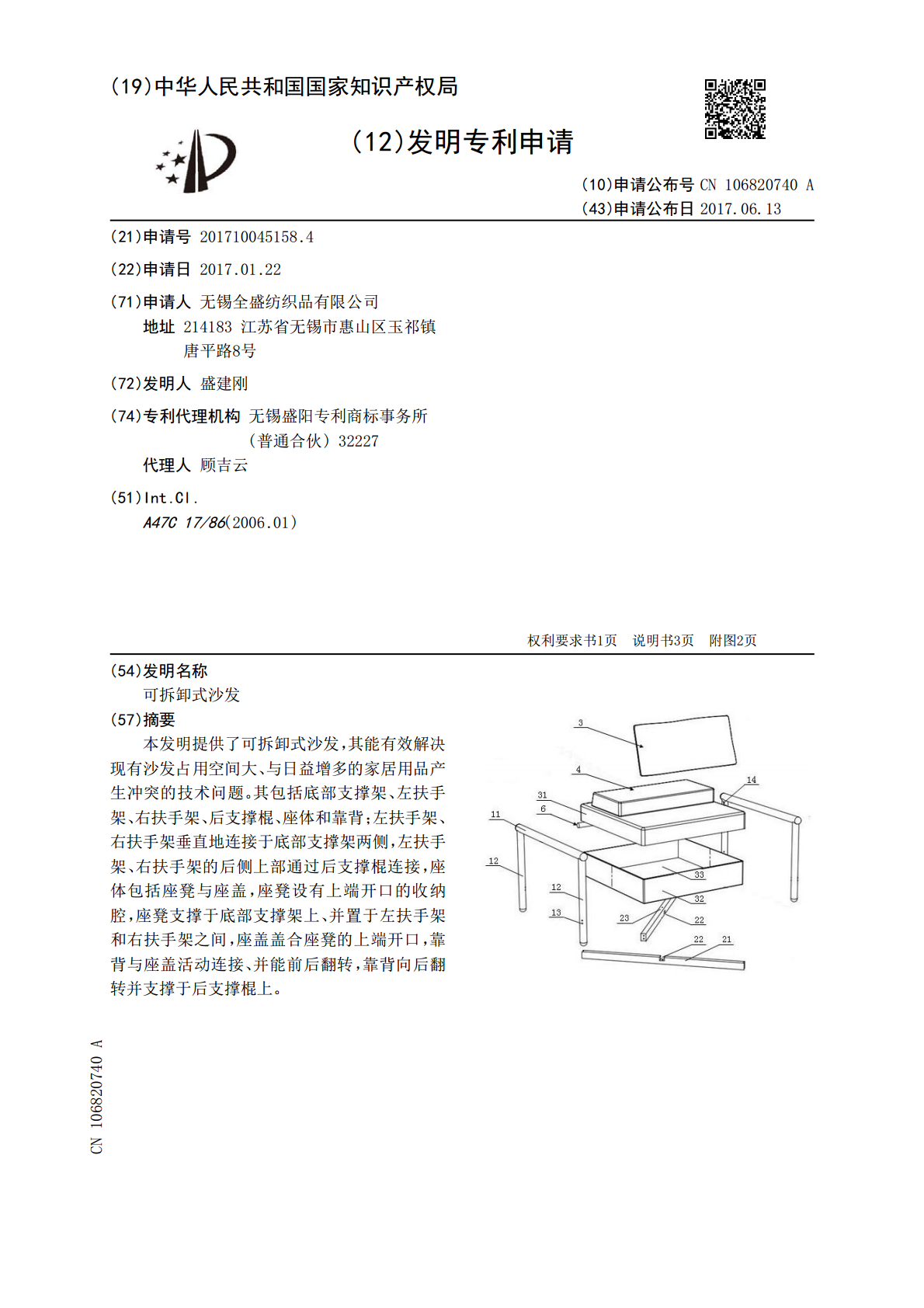

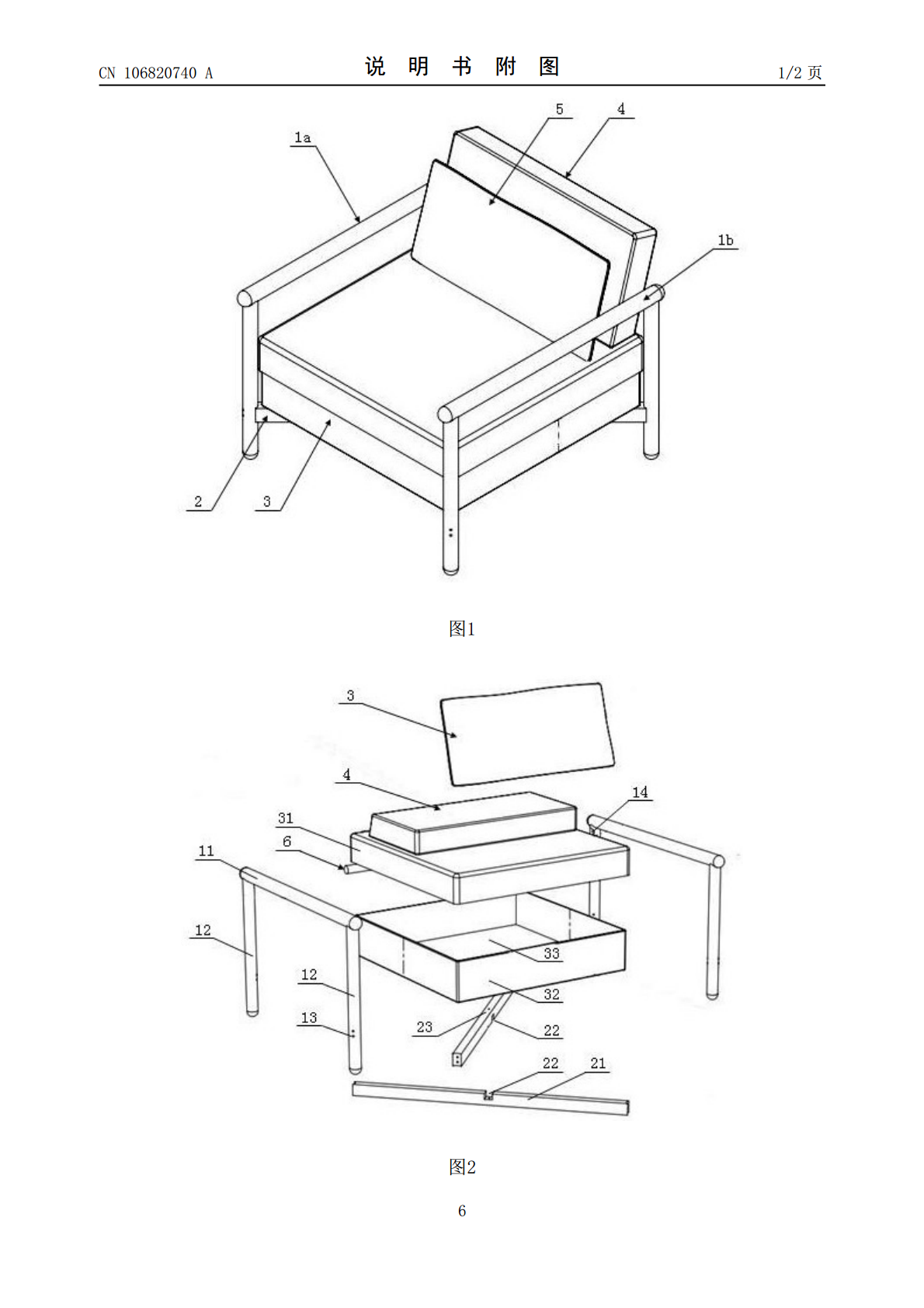

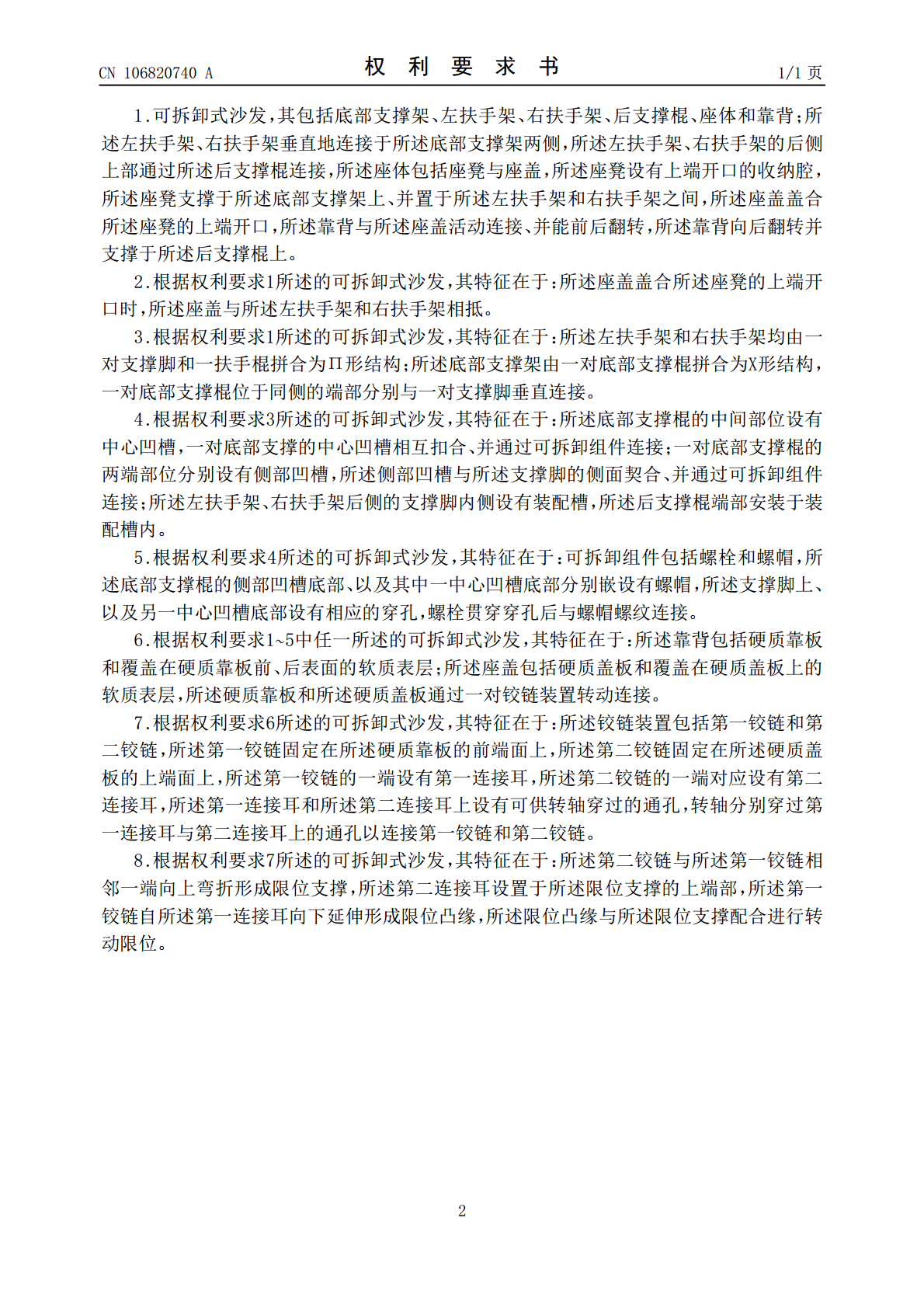

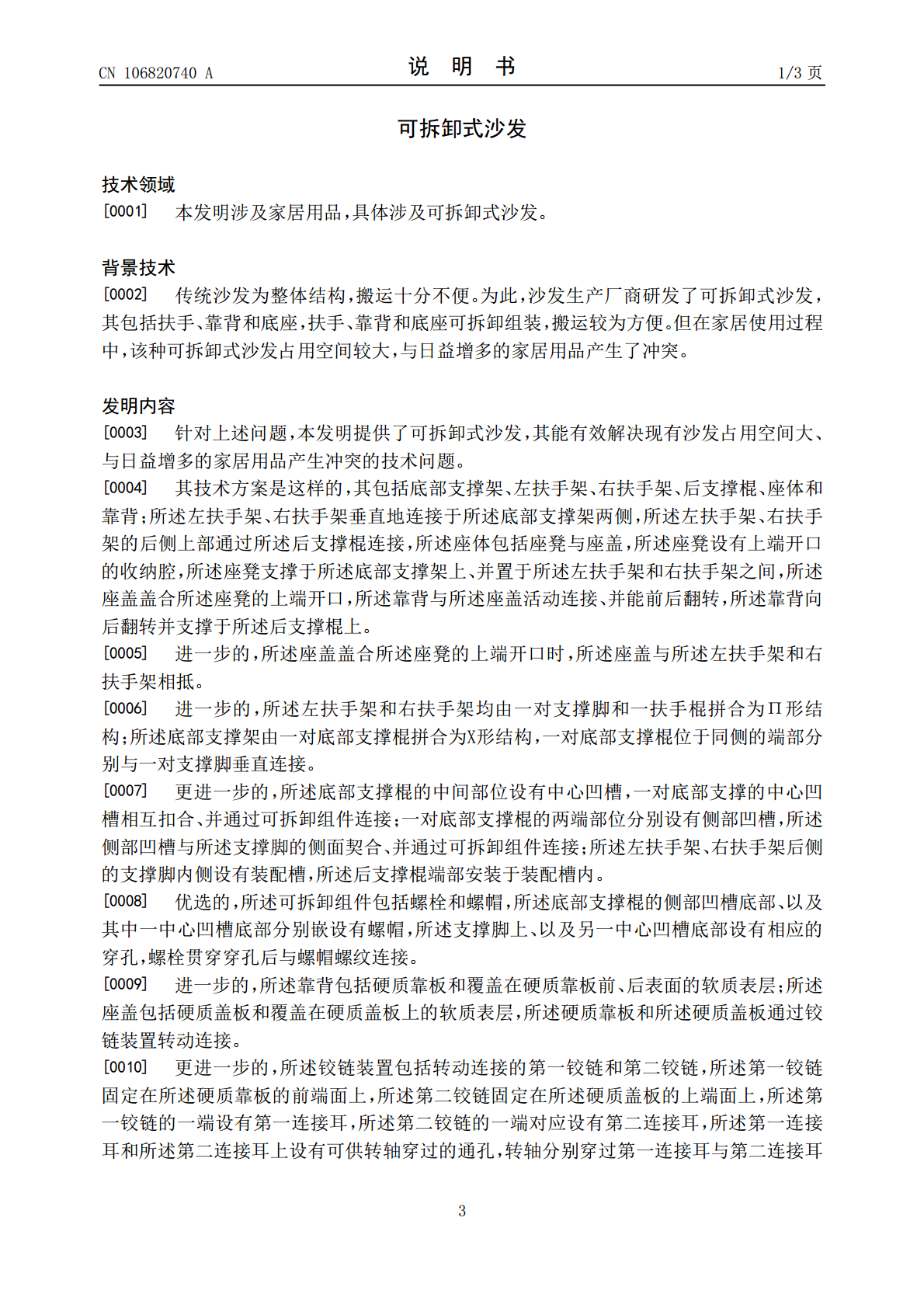

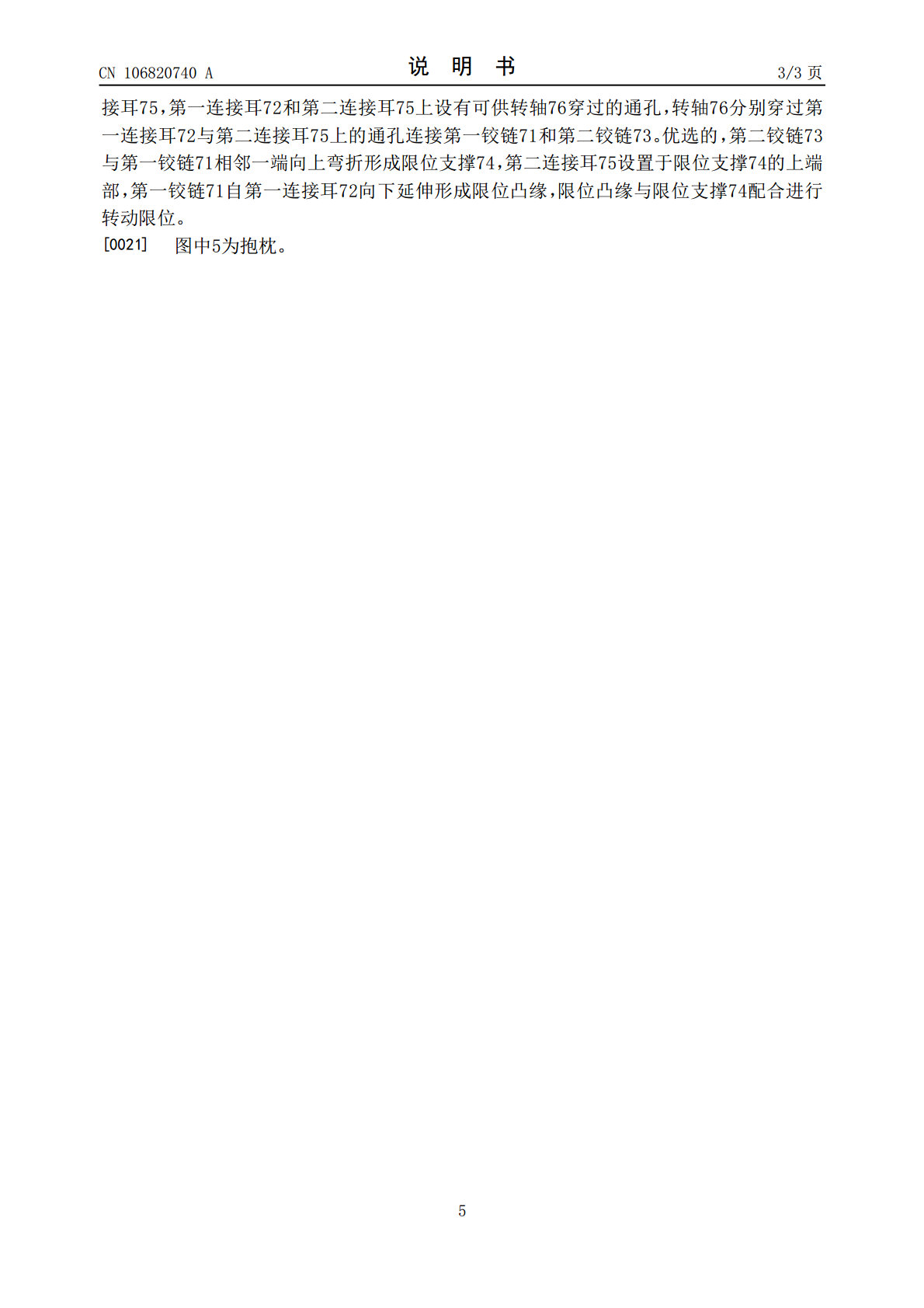

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106820740A(43)申请公布日2017.06.13(21)申请号201710045158.4(22)申请日2017.01.22(71)申请人无锡全盛纺织品有限公司地址214183江苏省无锡市惠山区玉祁镇唐平路8号(72)发明人盛建刚(74)专利代理机构无锡盛阳专利商标事务所(普通合伙)32227代理人顾吉云(51)Int.Cl.A47C17/86(2006.01)权利要求书1页说明书3页附图2页(54)发明名称可拆卸式沙发(57)摘要本发明提供了可拆卸式沙发，其能有效解决现有沙发占用空间大、与日益增多的家居用品产生冲突的技术问题。其包括底部支撑架、左扶手架、右扶手架、后支撑棍、座体和靠背；左扶手架、右扶手架垂直地连接于底部支撑架两侧，左扶手架、右扶手架的后侧上部通过后支撑棍连接，座体包括座凳与座盖，座凳设有上端开口的收纳腔，座凳支撑于底部支撑架上、并置于左扶手架和右扶手架之间，座盖盖合座凳的上端开口，靠背与座盖活动连接、并能前后翻转，靠背向后翻转并支撑于后支撑棍上。CN106820740ACN106820740A权利要求书1/1页1.可拆卸式沙发，其包括底部支撑架、左扶手架、右扶手架、后支撑棍、座体和靠背；所述左扶手架、右扶手架垂直地连接于所述底部支撑架两侧，所述左扶手架、右扶手架的后侧上部通过所述后支撑棍连接，所述座体包括座凳与座盖，所述座凳设有上端开口的收纳腔，所述座凳支撑于所述底部支撑架上、并置于所述左扶手架和右扶手架之间，所述座盖盖合所述座凳的上端开口，所述靠背与所述座盖活动连接、并能前后翻转，所述靠背向后翻转并支撑于所述后支撑棍上。2.根据权利要求1所述的可拆卸式沙发，其特征在于：所述座盖盖合所述座凳的上端开口时，所述座盖与所述左扶手架和右扶手架相抵。3.根据权利要求1所述的可拆卸式沙发，其特征在于：所述左扶手架和右扶手架均由一对支撑脚和一扶手棍拼合为Π形结构；所述底部支撑架由一对底部支撑棍拼合为X形结构，一对底部支撑棍位于同侧的端部分别与一对支撑脚垂直连接。4.根据权利要求3所述的可拆卸式沙发，其特征在于：所述底部支撑棍的中间部位设有中心凹槽，一对底部支撑的中心凹槽相互扣合、并通过可拆卸组件连接；一对底部支撑棍的两端部位分别设有侧部凹槽，所述侧部凹槽与所述支撑脚的侧面契合、并通过可拆卸组件连接；所述左扶手架、右扶手架后侧的支撑脚内侧设有装配槽，所述后支撑棍端部安装于装配槽内。5.根据权利要求4所述的可拆卸式沙发，其特征在于：可拆卸组件包括螺栓和螺帽，所述底部支撑棍的侧部凹槽底部、以及其中一中心凹槽底部分别嵌设有螺帽，所述支撑脚上、以及另一中心凹槽底部设有相应的穿孔，螺栓贯穿穿孔后与螺帽螺纹连接。6.根据权利要求1~5中任一所述的可拆卸式沙发，其特征在于：所述靠背包括硬质靠板和覆盖在硬质靠板前、后表面的软质表层；所述座盖包括硬质盖板和覆盖在硬质盖板上的软质表层，所述硬质靠板和所述硬质盖板通过一对铰链装置转动连接。7.根据权利要求6所述的可拆卸式沙发，其特征在于：所述铰链装置包括第一铰链和第二铰链，所述第一铰链固定在所述硬质靠板的前端面上，所述第二铰链固定在所述硬质盖板的上端面上，所述第一铰链的一端设有第一连接耳，所述第二铰链的一端对应设有第二连接耳，所述第一连接耳和所述第二连接耳上设有可供转轴穿过的通孔，转轴分别穿过第一连接耳与第二连接耳上的通孔以连接第一铰链和第二铰链。8.根据权利要求7所述的可拆卸式沙发，其特征在于：所述第二铰链与所述第一铰链相邻一端向上弯折形成限位支撑，所述第二连接耳设置于所述限位支撑的上端部，所述第一铰链自所述第一连接耳向下延伸形成限位凸缘，所述限位凸缘与所述限位支撑配合进行转动限位。2CN106820740A说明书1/3页可拆卸式沙发技术领域[0001]本发明涉及家居用品，具体涉及可拆卸式沙发。背景技术[0002]传统沙发为整体结构，搬运十分不便。为此，沙发生产厂商研发了可拆卸式沙发，其包括扶手、靠背和底座，扶手、靠背和底座可拆卸组装，搬运较为方便。但在家居使用过程中，该种可拆卸式沙发占用空间较大，与日益增多的家居用品产生了冲突。发明内容[0003]针对上述问题，本发明提供了可拆卸式沙发，其能有效解决现有沙发占用空间大、与日益增多的家居用品产生冲突的技术问题。[0004]其技术方案是这样的，其包括底部支撑架、左扶手架、右扶手架、后支撑棍、座体和靠背；所述左扶手架、右扶手架垂直地连接于所述底部支撑架两侧，所述左扶手架、右扶手架的后侧上部通过所述后支撑棍连接，所述座体包括座凳与座盖，所述座凳设有上端开口的收纳腔，所述座凳支撑于所述底部支撑架上、并置于所述左扶手架和右扶手架之间，所述座盖盖合所述座凳的上端开口，所
