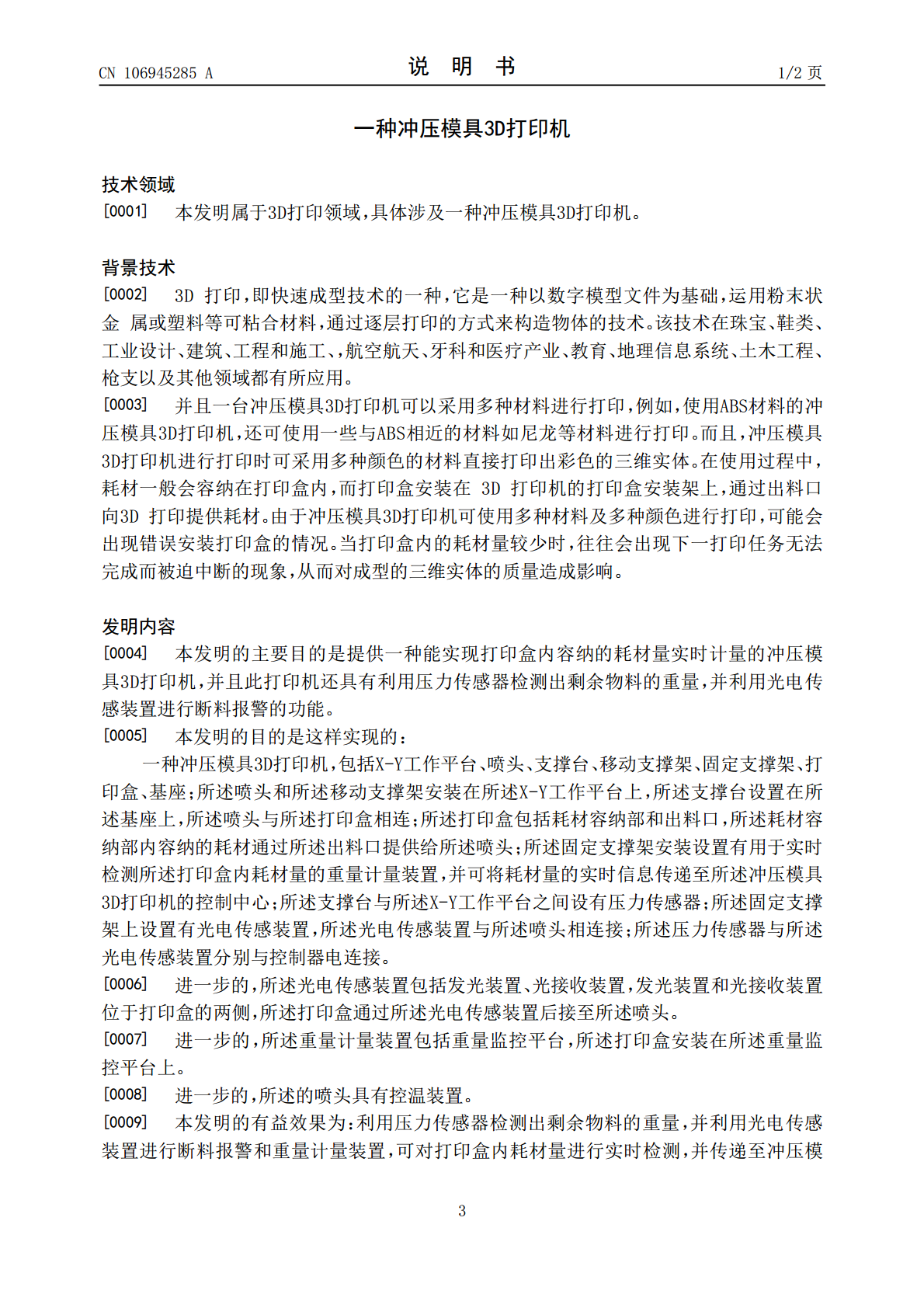

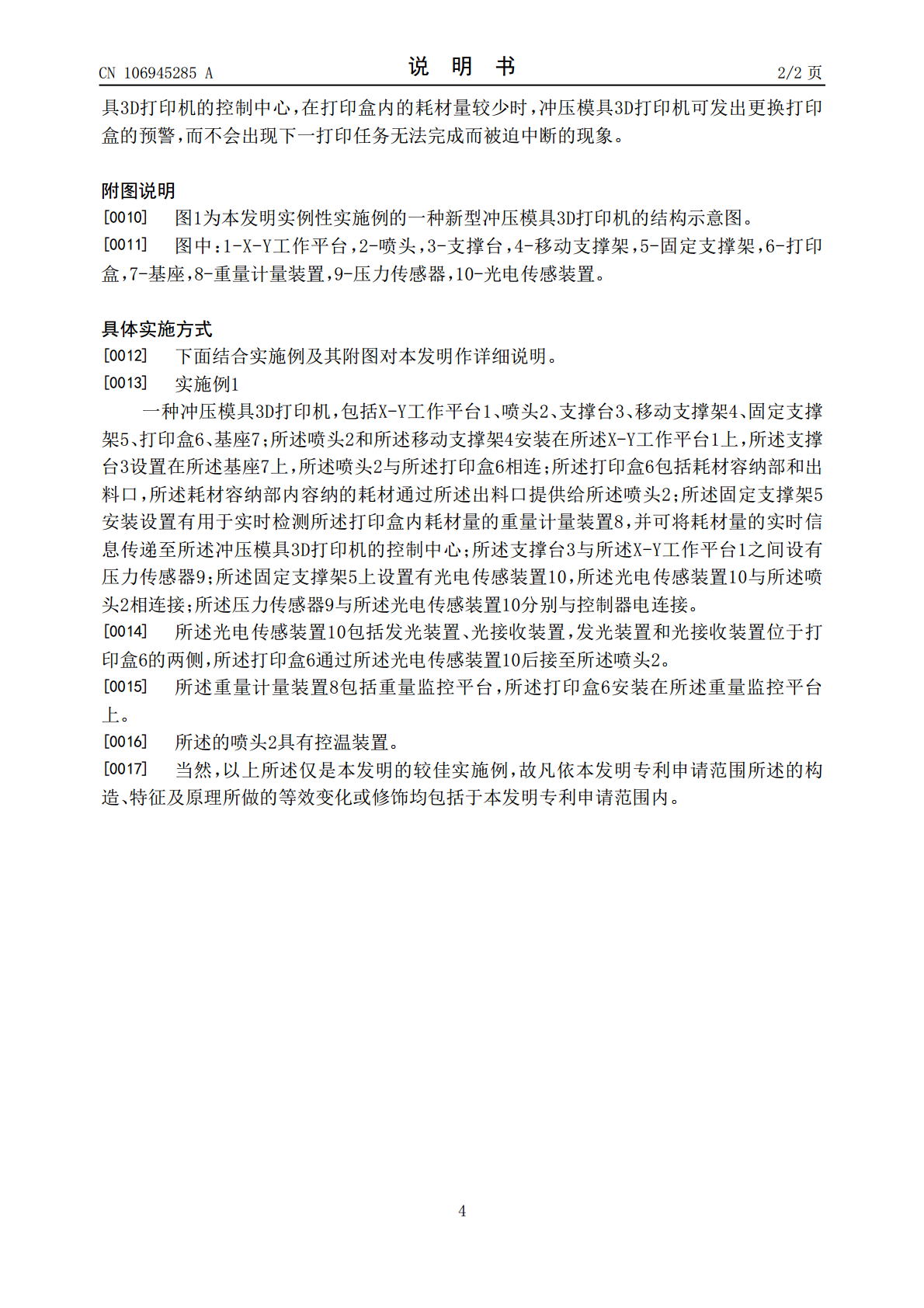

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106945285A(43)申请公布日2017.07.14(21)申请号201710375756.8(22)申请日2017.05.25(71)申请人刘志运地址510010广东省广州市荔湾区黑山九街23号克山职工公寓502室(72)发明人刘志运(51)Int.Cl.B29C64/30(2017.01)B29C64/343(2017.01)B33Y40/00(2015.01)权利要求书1页说明书2页附图1页(54)发明名称一种冲压模具3D打印机(57)摘要本发明涉及一种冲压模具3D打印机，包括X-Y工作平台、喷头、支撑台、移动支撑架、重量计量装置、压力传感器和所述光电传感装置。可利用压力传感器检测出剩余物料的重量，并利用光电传感装置进行断料报警和重量计量装置，可对打印盒内耗材量进行实时检测，并传递至冲压模具3D打印机的控制中心，在打印盒内的耗材量较少时，冲压模具3D打印机可发出更换打印盒的预警，而不会出现下一打印任务无法完成而被迫中断的现象。CN106945285ACN106945285A权利要求书1/1页1.一种冲压模具3D打印机，其特征在于，包括X-Y工作平台、喷头、支撑台、移动支撑架、固定支撑架、打印盒、基座；所述喷头和所述移动支撑架安装在所述X-Y工作平台上，所述支撑台设置在所述基座上，所述喷头与所述打印盒相连；所述打印盒包括耗材容纳部和出料口，所述耗材容纳部内容纳的耗材通过所述出料口提供给所述喷头；所述固定支撑架安装设置有用于实时检测所述打印盒内耗材量的重量计量装置，并可将耗材量的实时信息传递至所述冲压模具3D打印机的控制中心；所述支撑台与所述X-Y工作平台之间设有压力传感器；所述固定支撑架上设置有光电传感装置，所述光电传感装置与所述喷头相连接；所述压力传感器与所述光电传感装置分别与控制器电连接。2.根据权利要求1所述的一种冲压模具3D打印机，其特征在于，所述光电传感装置包括发光装置、光接收装置，发光装置和光接收装置位于打印盒的两侧，所述打印盒通过所述光电传感装置后接至所述喷头。3.根据权利要求1所述的一种冲压模具3D打印机，其特征在于，所述重量计量装置包括重量监控平台，所述打印盒安装在所述重量监控平台上。4.根据权利要求1所述的一种冲压模具3D打印机，其特征在于，所述的喷头具有控温装置。2CN106945285A说明书1/2页一种冲压模具3D打印机技术领域[0001]本发明属于3D打印领域，具体涉及一种冲压模具3D打印机。背景技术[0002]3D打印，即快速成型技术的一种，它是一种以数字模型文件为基础，运用粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术。该技术在珠宝、鞋类、工业设计、建筑、工程和施工、，航空航天、牙科和医疗产业、教育、地理信息系统、土木工程、枪支以及其他领域都有所应用。[0003]并且一台冲压模具3D打印机可以采用多种材料进行打印，例如，使用ABS材料的冲压模具3D打印机，还可使用一些与ABS相近的材料如尼龙等材料进行打印。而且，冲压模具3D打印机进行打印时可采用多种颜色的材料直接打印出彩色的三维实体。在使用过程中，耗材一般会容纳在打印盒内，而打印盒安装在3D打印机的打印盒安装架上，通过出料口向3D打印提供耗材。由于冲压模具3D打印机可使用多种材料及多种颜色进行打印，可能会出现错误安装打印盒的情况。当打印盒内的耗材量较少时，往往会出现下一打印任务无法完成而被迫中断的现象，从而对成型的三维实体的质量造成影响。发明内容[0004]本发明的主要目的是提供一种能实现打印盒内容纳的耗材量实时计量的冲压模具3D打印机，并且此打印机还具有利用压力传感器检测出剩余物料的重量，并利用光电传感装置进行断料报警的功能。[0005]本发明的目的是这样实现的：一种冲压模具3D打印机，包括X-Y工作平台、喷头、支撑台、移动支撑架、固定支撑架、打印盒、基座；所述喷头和所述移动支撑架安装在所述X-Y工作平台上，所述支撑台设置在所述基座上，所述喷头与所述打印盒相连；所述打印盒包括耗材容纳部和出料口，所述耗材容纳部内容纳的耗材通过所述出料口提供给所述喷头；所述固定支撑架安装设置有用于实时检测所述打印盒内耗材量的重量计量装置，并可将耗材量的实时信息传递至所述冲压模具3D打印机的控制中心；所述支撑台与所述X-Y工作平台之间设有压力传感器；所述固定支撑架上设置有光电传感装置，所述光电传感装置与所述喷头相连接；所述压力传感器与所述光电传感装置分别与控制器电连接。[0006]进一步的，所述光电传感装置包括发光装置、光接收装置，发光装置和光接收装置位于打印盒的两侧，所述打印盒通过所述光电传感装置后接至所述喷头。[0007]进一步的，所述重量计量装置包括重量
