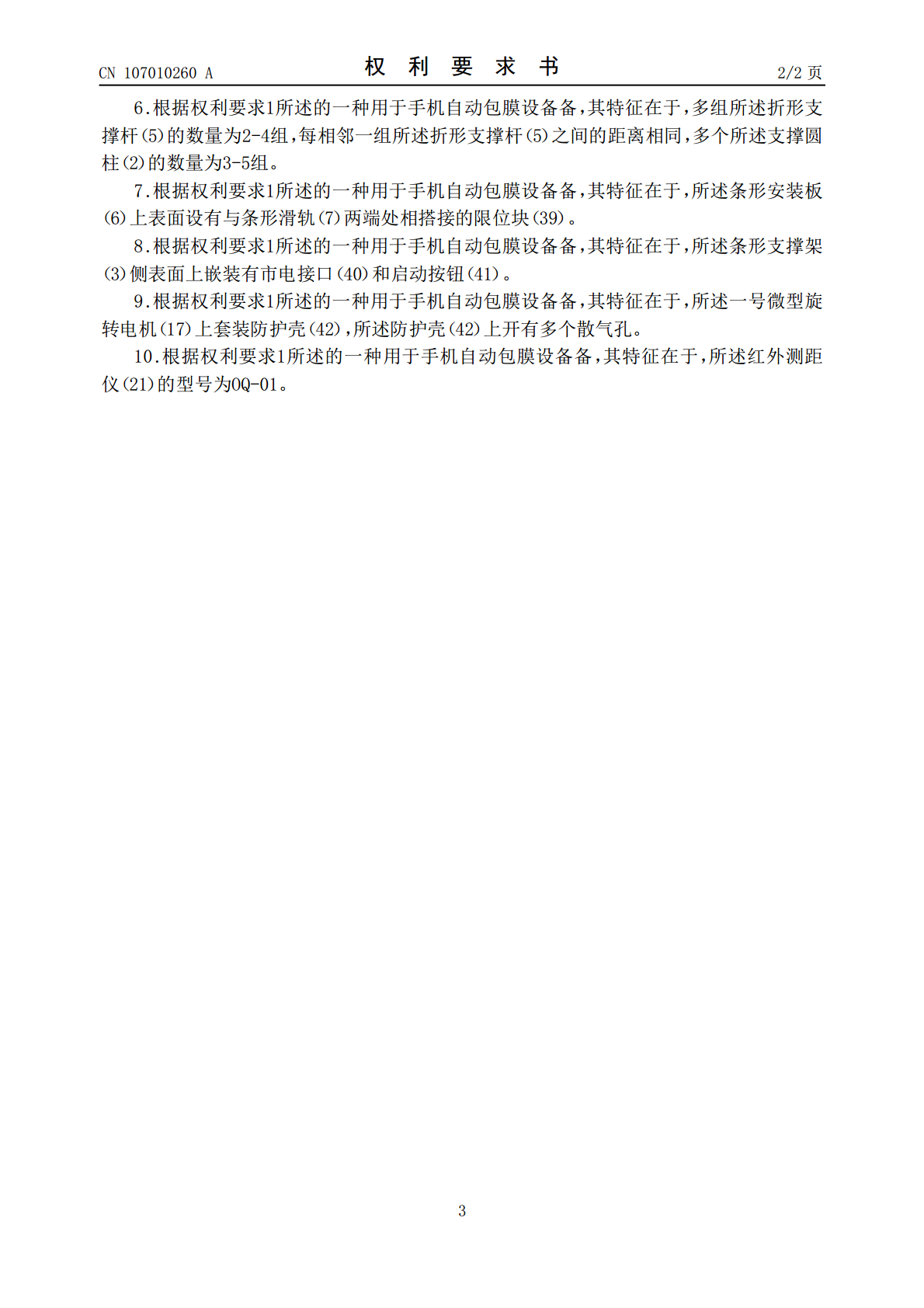

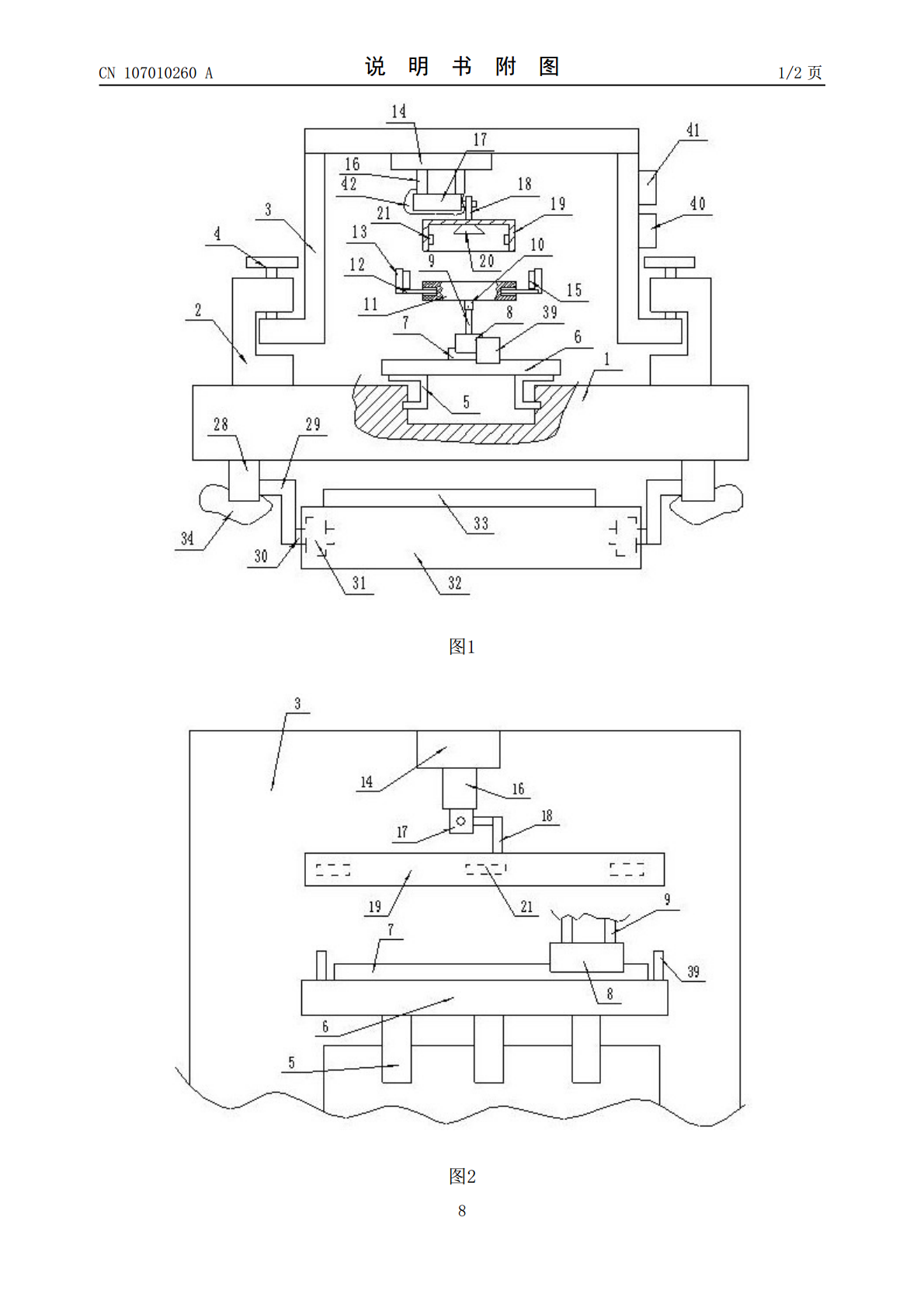

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107010260A(43)申请公布日2017.08.04(21)申请号201710258250.9(22)申请日2017.04.19(71)申请人张振东地址266021山东省青岛市市北区四流南路17号2号楼3单元301户(72)发明人张振东(74)专利代理机构山东重诺律师事务所37228代理人冷奎亨(51)Int.Cl.B65B33/02(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于手机自动包膜设备(57)摘要本发明公开了一种用于手机自动包膜设备，包括条形承载板，所述条形承载板上表面两端处嵌装有多个支撑圆柱，每个所述支撑圆柱侧表面中心处均开有一号条形豁口，多个所述一号条形豁口内设有条形支撑架，每个所述支撑圆柱上表面中心处且与条形支撑架上表面之间均设有紧定螺钉，所述条形承载板上表面且位于条形支撑架内设有自动包膜机构，所述条形支撑架内上表面且位于自动包膜机构后侧设有去气泡机构，所述条形承载板下表面设有固定机构，所述条形支撑架上表面设有携带机构。本发明的有益效果是，一种操作比较方便，贴膜位置可靠，对内部气泡能够进行有效的去除，提高工作效率，减轻劳动强度，增大经济利益，固定方便的装置。CN107010260ACN107010260A权利要求书1/2页1.一种用于手机自动包膜设备备，包括条形承载板（1），其特征在于，所述条形承载板（1）上表面两端处嵌装有多个支撑圆柱（2），每个所述支撑圆柱（2）侧表面中心处均开有一号条形豁口，多个所述一号条形豁口内设有条形支撑架（3），每个所述支撑圆柱（2）上表面中心处且与条形支撑架（3）上表面之间均设有紧定螺钉（4），所述条形承载板（1）上表面且位于条形支撑架（3）内设有自动包膜机构，所述条形支撑架（3）内上表面且位于自动包膜机构后侧设有去气泡机构，所述条形承载板（1）下表面设有固定机构，所述条形支撑架（3）上表面设有携带机构，所述自动包膜机构由开在条形承载板（1）上表面的三号条形凹槽、嵌装在三号条形凹槽内两相对侧表面上的多组折形支撑杆（5）、套装在多组折形支撑杆（5）上且与条形承载板（1）相匹配的条形安装板（6）、设置在条形安装板（6）上表面中心处的条形滑轨（7）、设置在条形滑轨（7）上的电控小车（8）、嵌装在电控小车（8）上表面的一组电控推动杆（9）、铰链连接在每个电控推动杆（9）一端面上的万向轴（10）、铰链连接在一组万向轴（10）上的条形固定块（11）、开在条形固定块（11）两相对侧表面上的两组四号条形凹槽、嵌装在每个四号条形凹槽内的一组拉伸弹簧杆（12）、套装在每组拉伸弹簧杆（12）一端面条形限位体（13）、固定连接在条形限位体（13）侧表面上的挤压垫片（15）、固定连接在条形支撑架（3）内上表面且与条形固定块（11）相对应的条形基座（14）、嵌装在条形基座（14）下表面的一组电控伸缩杆（16）、设置在一组电控伸缩杆（16）下端面且旋转端为水平的一号微型旋转电机（17）、套装在一号微型旋转电机（17）旋转端上的摆动臂（18）、铰链连接在摆动臂（18）一端面上且与条形固定块（11）相对应的条形无底承载盒（19）、固定连接在条形无底承载盒（19）内下表面中心处的多个真空吸盘（20）、嵌装在条形无底承载盒（19）内侧表面边缘处的两组红外测距仪（21）共同构成的。2.根据权利要求1所述的一种用于手机自动包膜设备备，其特征在于，所述去泡机构由开在条形支撑架（3）上表面的一号条形开口、嵌装在一号条形开口内的固定块一号（22）、嵌装在固定块一号（22）上的一组推动杆（23）、套装在推动杆（23）一端面上且位于条形支撑架（3）内的矩形块（24）、设置在一组矩形块（24）之间的滚动圆筒（25）、套装在滚动圆筒（25）上的软层（26）、套装在一组推动杆（23）上且位于条形支撑架（3）外的条形推动板（27）共同构成的。3.根据权利要求1所述的一种用于手机自动包膜设备备，其特征在于，所述固定机构嵌装在条形承载板（1）下表面边缘处的一组条形固定板（28）、铰链连接在每个条形固定板（28）侧表面上的摆动拉伸连杆（29）、嵌装在每个摆动拉伸连杆（29）一端面上的水平圆柱（30）、套装在每个水平圆柱（30）上的转动圆环（31）、套装在一组转动圆环（31）上且与条形承载板（1）相匹配的转动板（32）、固定连接在转动板（32）下表面的防滑垫片（33）、套装在每个条形固定板（28）上的防滑套（34）共同构成的。4.根据权利要求1所述的一种用于手机自动包膜设备备，其特征在于，所述携带机构由开在条形支撑架（3）上表面的一组一号条形凹槽、嵌装在每个一号条形凹槽内的支撑条形板（35）、开在每个支撑条形板（35）内侧表面上的二号条形
