便捷式输油管内壁焊缝打磨机构.pdf

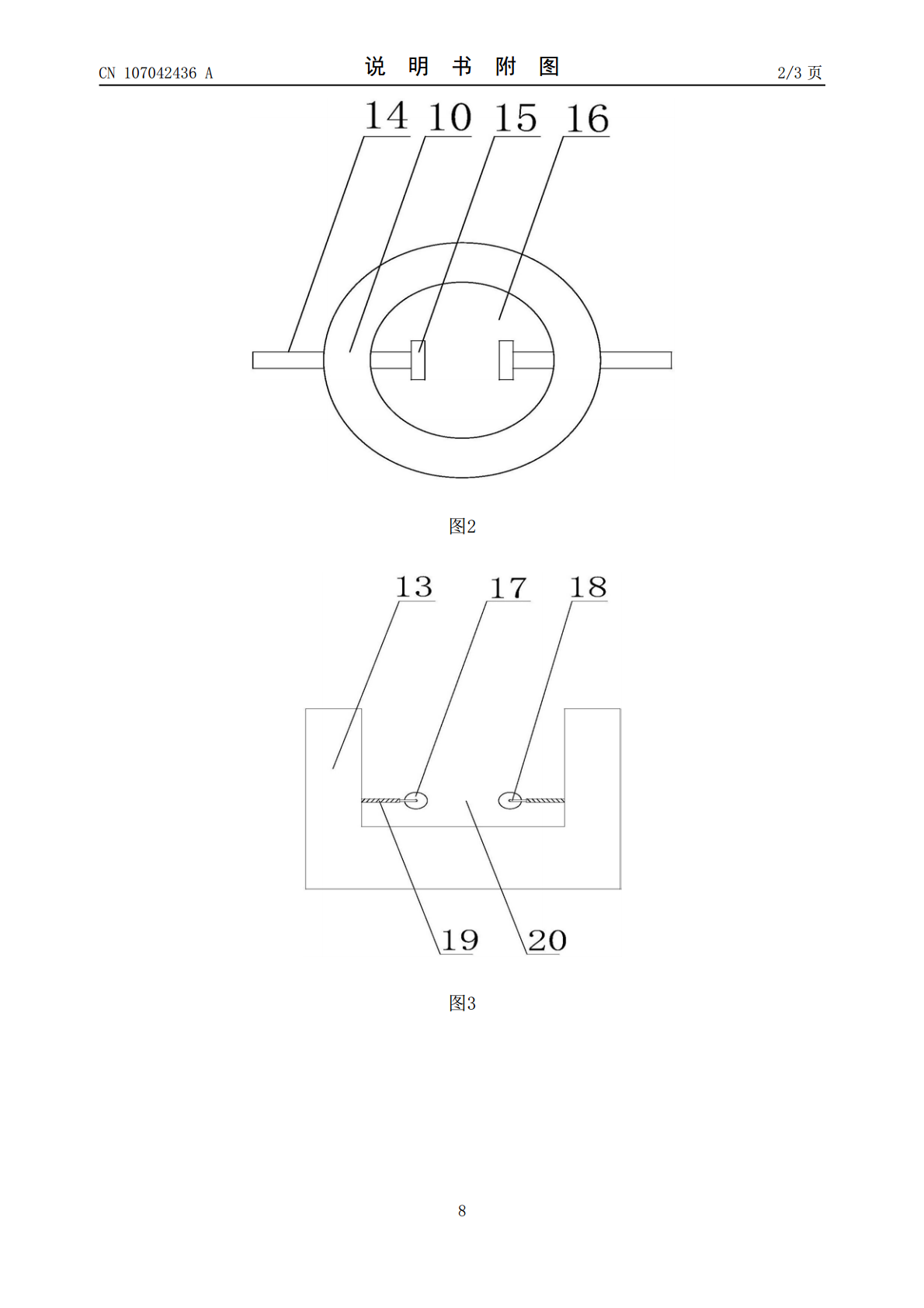

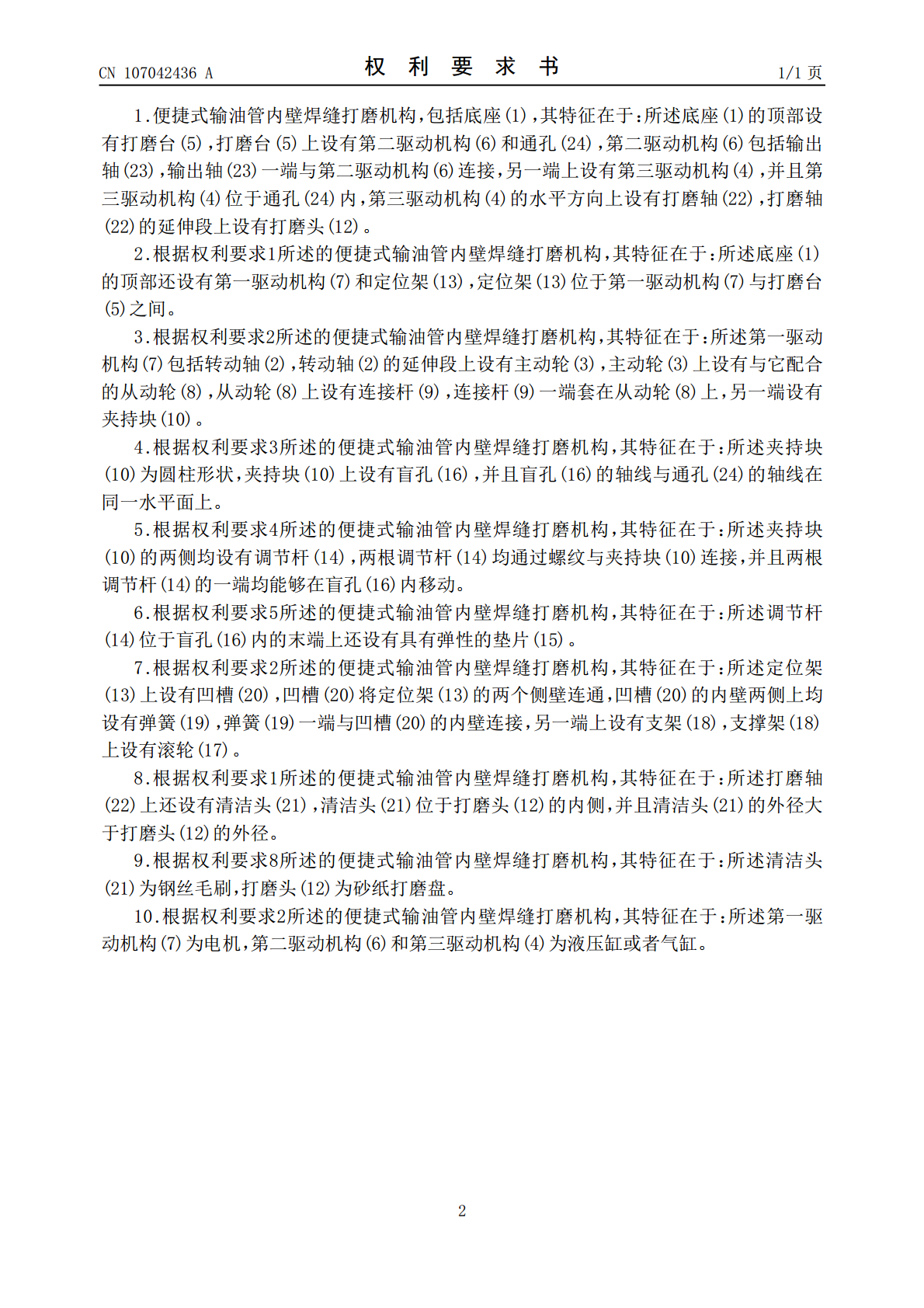

本发明公开了便捷式输油管内壁焊缝打磨机构，包括底座，底座上设有第一驱动机构、定位架、打磨台，第一驱动机构的转动轴上设有主动轮，主动轮上设有从动轮，从动轮上穿设有连接杆，连接杆上设有夹持块，夹持块设有盲孔和调节杆，调节杆穿插在盲孔内，所述定位架上设有凹槽，凹槽内设有弹簧，弹簧上设有支撑架，支撑架上设有滚轮，所述打磨台上设有第二驱动机构和通孔，第二驱动机构的输出轴位于通孔内，输出轴上设有第三驱动机构，第三驱动机构设有打磨轴，打磨轴上设有打磨头和清洁头。本发明能够对石油管道内壁上的焊缝进行打磨，适用于不同长度的
2023-06-02
