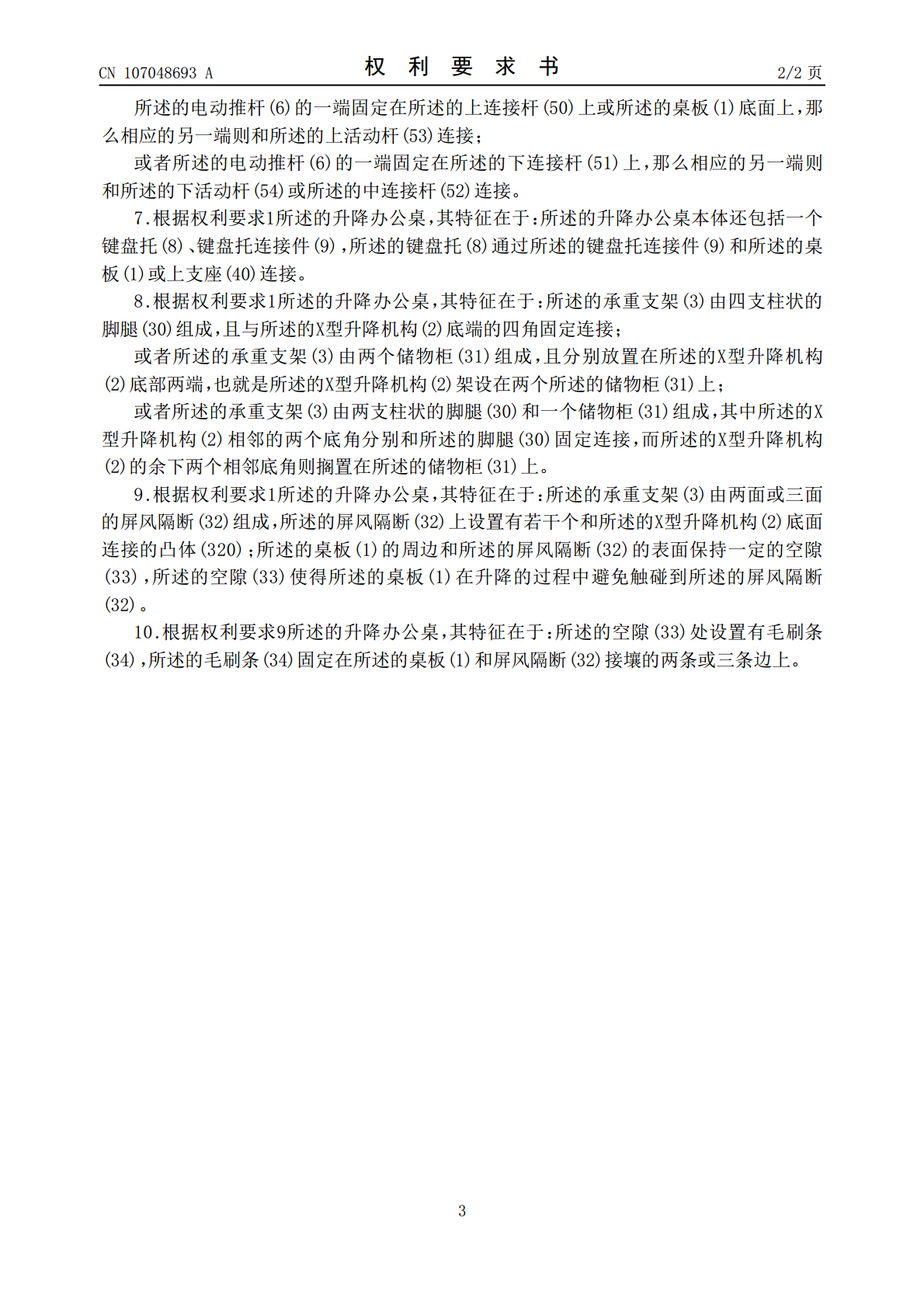

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107048693A(43)申请公布日2017.08.18(21)申请号201710130008.3(22)申请日2017.03.03(71)申请人李渊地址317317浙江省仙居县白塔工业园区永安大道30号(72)发明人李家瑶(51)Int.Cl.A47B9/00(2006.01)A47B9/16(2006.01)权利要求书2页说明书5页附图7页(54)发明名称一种升降办公桌(57)摘要本发明提出的一种升降办公桌，符合了“站立式办公”的健康办公理念，它是一款可以按照自己的需求随意升降高度的桌子，疲劳时可以将桌子调到一定的高度站着工作，既不耽误办公，又可以缓解肢体久坐而引起的不适。该升降办公桌本体包括桌板、X型升降机构以及放置在地面上的承重支架，其特征在于：桌板安装在X型升降机构顶部，X型升降机构则安装在承重支架之上，且X型升降机构在升高前保证桌板的上表面距离地面的高度在65cm至80cm之间；X型升降机构包括至少两组相互平行设置的X型支撑架、若干横向连接杆、若干电动推杆，相邻的两组X型支撑架通过横向连接杆连为一体，电动推杆作为X型升降机构的一部分且为其整体升降提供动力。CN107048693ACN107048693A权利要求书1/2页1.一种升降办公桌，包括升降办公桌本体，所述的升降办公桌本体包括桌板(1)、X型升降机构(2)以及放置在地面上的承重支架(3)，其特征在于：所述的桌板(1)安装在所述的X型升降机构(2)顶部，所述的X型升降机构(2)则安装在所述的承重支架(3)之上，且保证所述的X型升降机构(2)在升高前所述的桌板(1)的上表面距离地面的高度在65cm至80cm之间；所述的X型升降机构(2)包括至少两组相互平行设置的X型支撑架(4)、若干横向连接杆(板)(5)、若干电动推杆(6)，相邻的两组X型支撑架(4)通过所述的横向连接杆(板)(5)连为一体，所述的电动推杆(6)作为X型升降机构(2)的一部分且为其整体升降提供动力；每组所述的X型支撑架(4)均包括相互平行的上支座(40)和下支座(41)以及连接在上支座(40)和下支座(41)之间的至少两幅X型支撑单元(42)，每组X型支撑单元(42)均由两根支撑杆(43)组成，两根所述的支撑杆(43)在中部位置相互活动连接，且其中一根支撑杆(43)的上端和固定在上支座(40)上的连接块(44)铰接，其下端则和设置在下支座(41)上的滑动装置(7)连接，其中另一根支撑杆(43)的上端和设置在上支座(40)上的滑动装置(7)连接，其下端和固定在下支座(41)上的连接块(44)铰接，所述的滑动装置(7)和上支座(40)或下支座(41)形成滑动配合。2.根据权利要求1所述的升降办公桌，其特征在于：所述的上支座(40)为铝合金挤出型材，该型材截面整体呈矩形且其中一个面上设置有两个紧邻的上滑槽(400)；所述的下支座(41)为铝合金挤出型材，该型材截面整体呈矩形且其中一个面上设置有至少两个紧邻的下滑槽(410)；所述的滑动装置(7)由一带有四个滑轮的滑轮组(70)和第一铰接件(71)组成，该滑轮组(70)设置在所述的上滑槽(400)和下滑槽(410)内且形成活动配合，所述的铰接件(71)的一端和所述的滑轮组(70)通过螺纹连接，另一端则和所述的支撑杆(43)的一端铰接；所述的连接块(44)由一连接座(440)和第二铰接件(441)组成，两者通过螺纹连接，所述的连接座(440)设置在上滑槽(400)和下滑槽(410)内且被固定，所述的第二铰接件(441)和所述的支撑杆(43)的一端铰接。3.根据权利要求2所述的升降办公桌，其特征在于：所述的下支座(41)为铝合金挤出型材，该型材截面整体呈矩形且其中一个面上设置有两个紧邻的下滑槽(410)，和此面相向的一个面上还设置有若干凹槽(411)。4.根据权利要求2所述的升降办公桌，其特征在于：所述的第一铰接件(71)和第二铰接件(441)为完全相同构件；所述的连接座(440)为铝合金挤出型材切割加工而成，和所述的上滑槽(400)和下滑槽(410)内截面吻合且被固定在其内。5.根据权利要求3所述的升降办公桌，其特征在于：所述的升降办公桌本体还包括若干个电脑主机挂架(10)，所述的电脑主机挂架(10)通过若干个和所述的凹槽(411)适配的吊轮(11)悬挂在所述的下支座(41)上。6.根据权利要求1所述的升降办公桌，其特征在于：所述的横向连接杆(板)(5)包括若干连接两相互平行的上支座(40)之间的上连接杆(50)、若干连接两相互平行的下支座(41)之间的下连接杆(51)、连接两相互平行的支撑杆(43)之间的中连接杆(52)、连接设置在上支座(40)上两对称的滑动装置(7)之间的
