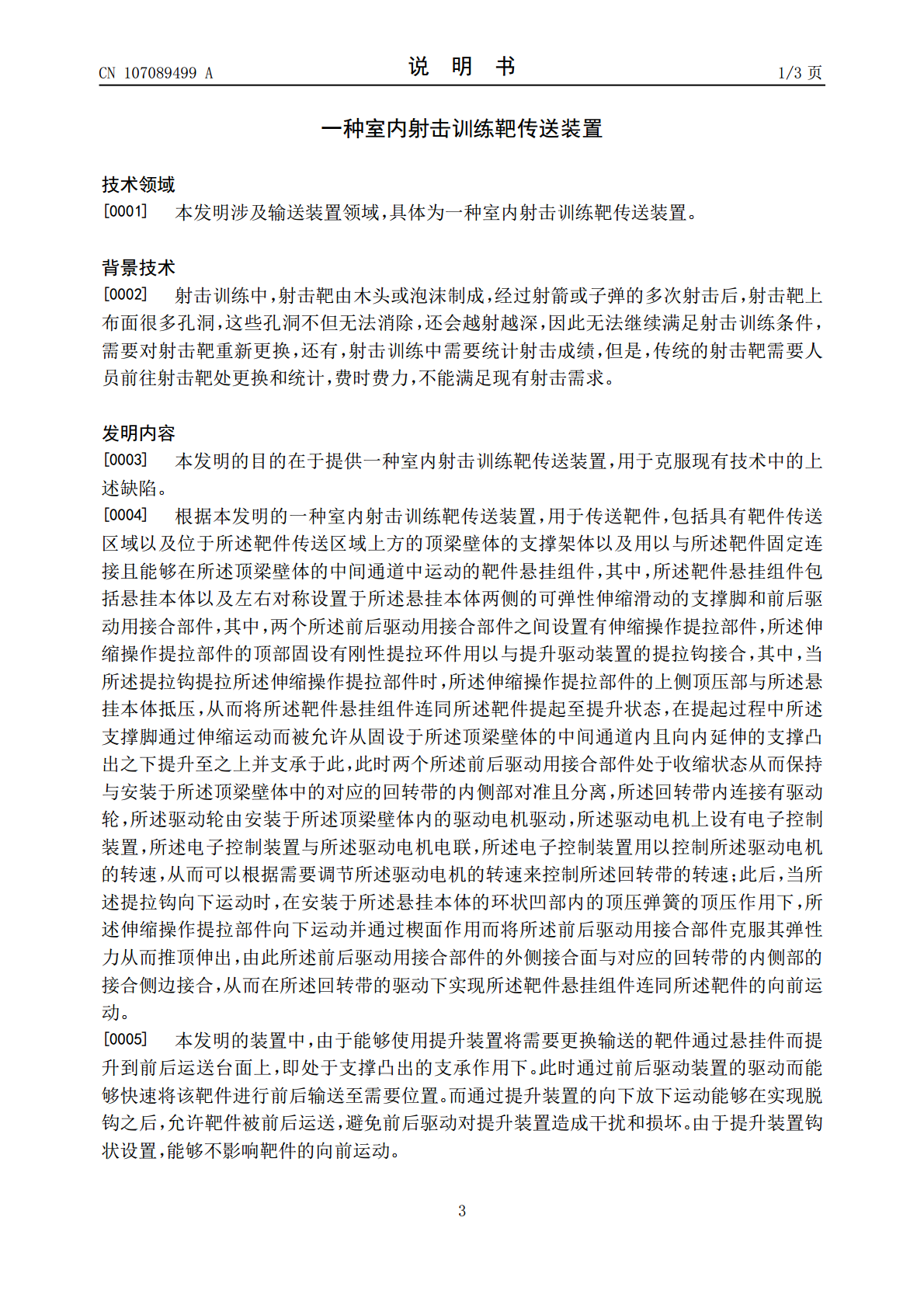

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107089499A(43)申请公布日2017.08.25(21)申请号201610845092.2(22)申请日2016.09.23(71)申请人范爱苏地址321035浙江省金华市金东区孝顺镇浦口村蔴宗园巷21号(72)发明人范爱苏(51)Int.Cl.B65G47/74(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种室内射击训练靶传送装置(57)摘要一种室内射击训练靶传送装置，用于传送靶件（93），包括具有靶件传送区域（91）以及位于所述靶件传送区域（91）上方的顶梁壁体（92）的支撑架体（9）以及用以与所述靶件（93）固定连接且能够在所述顶梁壁体（92）的中间通道（920）中运动的靶件悬挂组件（6），其中，所述靶件悬挂组件（6）包括悬挂本体（69）以及左右对称设置于所述悬挂本体（69）两侧的可弹性伸缩滑动的支撑脚（2）和前后驱动用接合部件（3）。CN107089499ACN107089499A权利要求书1/1页1.一种室内射击训练靶传送装置，用于传送靶件（93），包括具有靶件传送区域（91）以及位于所述靶件传送区域（91）上方的顶梁壁体（92）的支撑架体（9）以及用以与所述靶件（93）固定连接且能够在所述顶梁壁体（92）的中间通道（920）中运动的靶件悬挂组件（6），其中，所述靶件悬挂组件（6）包括悬挂本体（69）以及左右对称设置于所述悬挂本体（69）两侧的可弹性伸缩滑动的支撑脚（2）和前后驱动用接合部件（3），其中，两个所述前后驱动用接合部件（3）之间设置有伸缩操作提拉部件（5），所述伸缩操作提拉部件（5）的顶部固设有刚性提拉环件（53）用以与提升驱动装置的提拉钩（4）接合，其中，当所述提拉钩（4）提拉所述伸缩操作提拉部件（5）时，所述伸缩操作提拉部件（5）的上侧顶压部（51）与所述悬挂本体（69）抵压，从而将所述靶件悬挂组件（6）连同所述靶件（93）提起至提升状态，在提起过程中所述支撑脚（2）通过伸缩运动而被允许从固设于所述顶梁壁体（92）的中间通道（920）内且向内延伸的支撑凸出（95）之下提升至之上并支承于此，此时两个所述前后驱动用接合部件（3）处于收缩状态从而保持与安装于所述顶梁壁体（92）中的对应的回转带（72）的内侧部（71）对准且分离，所述回转带（72）内连接有驱动轮，所述驱动轮由安装于所述顶梁壁体（92）内的驱动电机（7）驱动，所述驱动电机（7）上设有电子控制装置（73），所述电子控制装置（73）与所述驱动电机（7）电联，所述电子控制装置（73）用以控制所述驱动电机（7）的转速，从而可以根据需要调节所述驱动电机（7）的转速来控制所述回转带（72）的转速；此后，当所述提拉钩（4）向下运动时，在安装于所述悬挂本体（69）的环状凹部（60）内的顶压弹簧（68）的顶压作用下，所述伸缩操作提拉部件（5）向下运动并通过楔面作用而将所述前后驱动用接合部件（3）克服其弹性力从而推顶伸出，由此所述前后驱动用接合部件（3）的外侧接合面（31）与对应的回转带（72）的内侧部（71）的接合侧边（711）接合，从而在所述回转带（72）的驱动下实现所述靶件悬挂组件（6）连同所述靶件（93）的向前运动。2.如权利要求1所述的一种室内射击训练靶传送装置，其中，在所述靶件悬挂组件（6）连同所述靶件（93）的向前运动时，所述刚性提拉环件（53）向前运动从而离开所述提拉钩（4）。3.如权利要求1或2所述的一种室内射击训练靶传送装置，其中，所述支撑脚（2）的上侧面为上斜面（21）用以在被提升过程中与所述支撑凸出（95）的下侧处的下斜面（951）接合以被推压缩回；所述所述支撑脚（2）的下侧面处设置有滚子（211）用以与所述支撑凸出（95）的上侧平面接合。4.如权利要求1或2所述的一种室内射击训练靶传送装置，其中，所述顶梁壁体（92）中设置惰轮（78）以对所述回转带（72）的运行进行导向。2CN107089499A说明书1/3页一种室内射击训练靶传送装置技术领域[0001]本发明涉及输送装置领域，具体为一种室内射击训练靶传送装置。背景技术[0002]射击训练中，射击靶由木头或泡沫制成，经过射箭或子弹的多次射击后，射击靶上布面很多孔洞，这些孔洞不但无法消除，还会越射越深，因此无法继续满足射击训练条件，需要对射击靶重新更换，还有，射击训练中需要统计射击成绩，但是，传统的射击靶需要人员前往射击靶处更换和统计，费时费力，不能满足现有射击需求。发明内容[0003]本发明的目的在于提供一种室内射击训练靶传送装置，用于克服现有技术中的上述缺陷。[0004]根据本发明的一种室内射击训练靶传送装置，用于传送靶件，包括具有靶件传送区域以及位于所述靶件传送区域上方的顶梁
