恒温恒控太阳能热水器.pdf

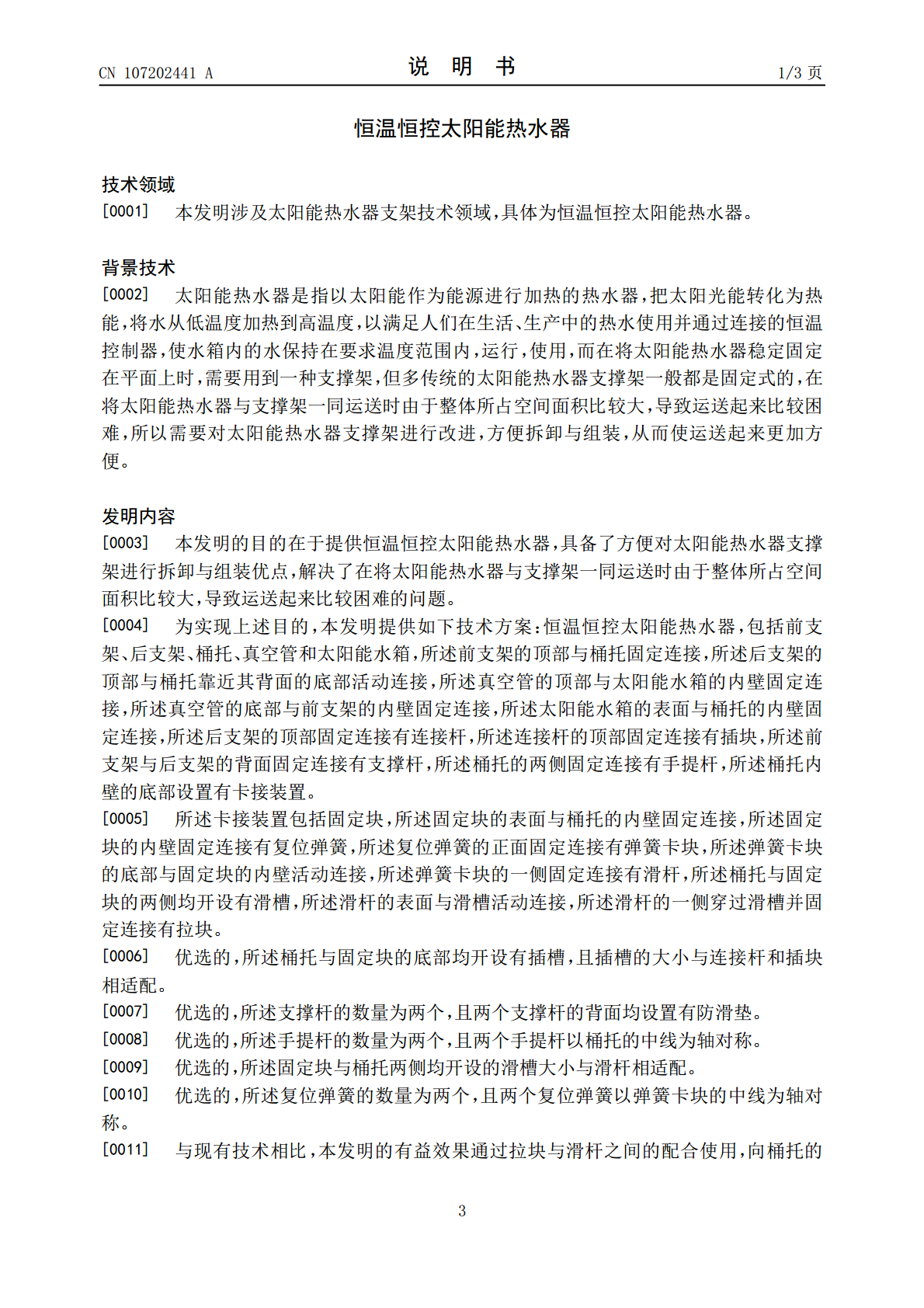

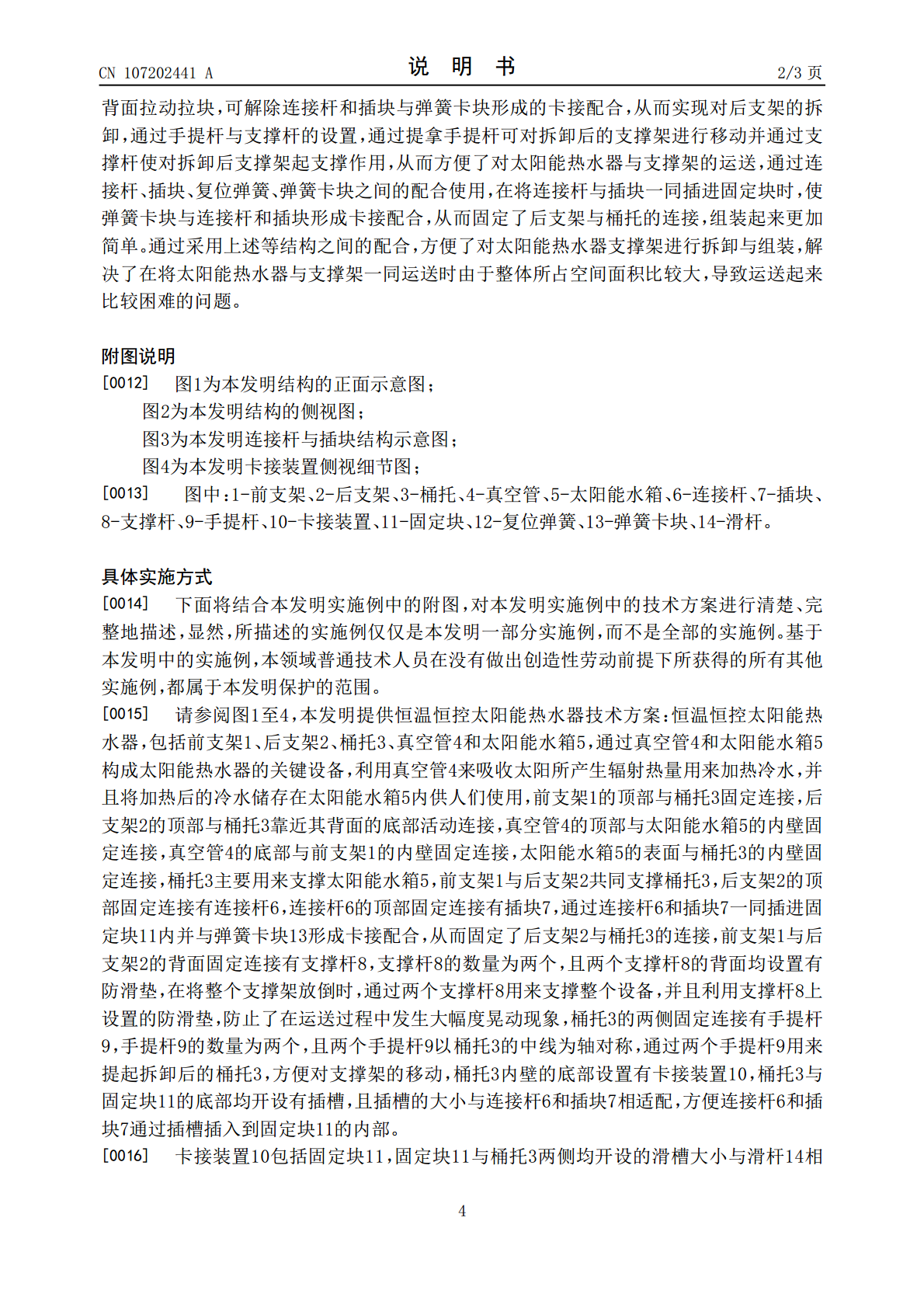

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107202441A(43)申请公布日2017.09.26(21)申请号201710560588.X(22)申请日2017.07.11(71)申请人浙江家得乐太阳能有限公司地址314413浙江省嘉兴市海宁市丁桥镇凤凰路12号1楼(72)发明人许剑平(74)专利代理机构浙江杭州金通专利事务所有限公司33100代理人王丽丹吴关炳(51)Int.Cl.F24J2/24(2006.01)F24J2/52(2006.01)权利要求书1页说明书3页附图4页(54)发明名称恒温恒控太阳能热水器(57)摘要本发明公开了恒温恒控太阳能热水器，包括前支架、后支架、桶托、真空管和太阳能水箱，所述前支架的顶部与桶托固定连接，所述后支架的顶部与桶托靠近其背面的底部活动连接，所述真空管的顶部与太阳能水箱的内壁固定连接，所述真空管的底部与前支架的内壁固定连接，所述太阳能水箱的表面与桶托的内壁固定连接，所述后支架的顶部固定连接有连接杆，所述连接杆的顶部固定连接有插块。本发明，通过采用上述等结构之间的配合，方便了对太阳能热水器支撑架进行拆卸与组装，解决了在将太阳能热水器与支撑架一同运送时由于整体所占空间面积比较大，导致运送起来比较困难的问题。CN107202441ACN107202441A权利要求书1/1页1.恒温恒控太阳能热水器，包括前支架（1）、后支架（2）、桶托（3）、真空管（4）和太阳能水箱（5），所述前支架（1）的顶部与桶托（3）固定连接，所述后支架（2）的顶部与桶托（3）靠近其背面的底部活动连接，所述真空管（4）的顶部与太阳能水箱（5）的内壁固定连接，所述真空管（4）的底部与前支架（1）的内壁固定连接，所述太阳能水箱（5）的表面与桶托（3）的内壁固定连接，其特征在于：所述后支架（2）的顶部固定连接有连接杆（6），所述连接杆（6）的顶部固定连接有插块（7），所述前支架（1）与后支架（2）的背面固定连接有支撑杆（8），所述桶托（3）的两侧固定连接有手提杆（9），所述桶托（3）内壁的底部设置有卡接装置（10）；所述卡接装置（10）包括固定块（11），所述固定块（11）的表面与桶托（3）的内壁固定连接，所述固定块（11）的内壁固定连接有复位弹簧（12），所述复位弹簧（12）的正面固定连接有弹簧卡块（13），所述弹簧卡块（13）的底部与固定块（11）的内壁活动连接，所述弹簧卡块（13）的一侧固定连接有滑杆（14），所述桶托（3）与固定块（11）的两侧均开设有滑槽，所述滑杆（14）的表面与滑槽活动连接，所述滑杆（14）的一侧穿过滑槽并固定连接有拉块（15）。2.根据权利要求1所述的恒温恒控太阳能热水器，其特征在于：所述桶托（3）与固定块（11）的底部均开设有插槽，且插槽的大小与连接杆（6）和插块（7）相适配。3.根据权利要求1所述的恒温恒控太阳能热水器，其特征在于：所述支撑杆（8）的数量为两个，且两个支撑杆（8）的背面均设置有防滑垫。4.根据权利要求1所述的恒温恒控太阳能热水器，其特征在于：所述手提杆（9）的数量为两个，且两个手提杆（9）以桶托（3）的中线为轴对称。5.根据权利要求1所述的恒温恒控太阳能热水器，其特征在于：所述固定块（11）与桶托（3）两侧均开设的滑槽大小与滑杆（14）相适配。6.根据权利要求1所述的恒温恒控太阳能热水器，其特征在于：所述复位弹簧（12）的数量为两个，且两个复位弹簧（12）以弹簧卡块（13）的中线为轴对称。2CN107202441A说明书1/3页恒温恒控太阳能热水器技术领域[0001]本发明涉及太阳能热水器支架技术领域，具体为恒温恒控太阳能热水器。背景技术[0002]太阳能热水器是指以太阳能作为能源进行加热的热水器，把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用并通过连接的恒温控制器，使水箱内的水保持在要求温度范围内，运行，使用，而在将太阳能热水器稳定固定在平面上时，需要用到一种支撑架，但多传统的太阳能热水器支撑架一般都是固定式的，在将太阳能热水器与支撑架一同运送时由于整体所占空间面积比较大，导致运送起来比较困难，所以需要对太阳能热水器支撑架进行改进，方便拆卸与组装，从而使运送起来更加方便。发明内容[0003]本发明的目的在于提供恒温恒控太阳能热水器，具备了方便对太阳能热水器支撑架进行拆卸与组装优点，解决了在将太阳能热水器与支撑架一同运送时由于整体所占空间面积比较大，导致运送起来比较困难的问题。[0004]为实现上述目的，本发明提供如下技术方案：恒温恒控太阳能热水器，包括前支架、后支架、桶托、真空管和太阳能水箱，所述前支架的顶部与桶托固定连接，所述后支架的顶部与桶托靠近其背面的底部活动连接，所述真空管的顶部与太阳能水
