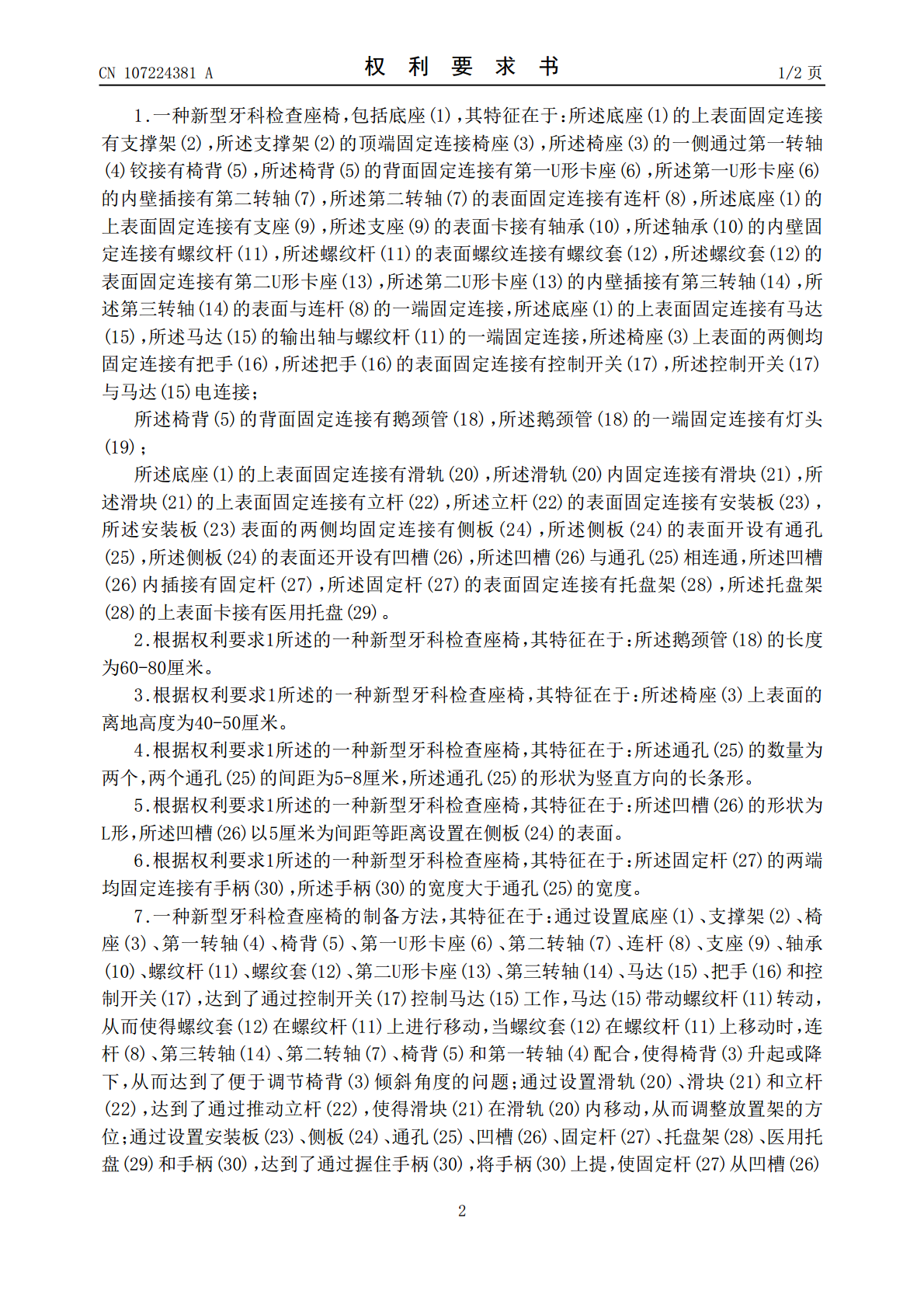

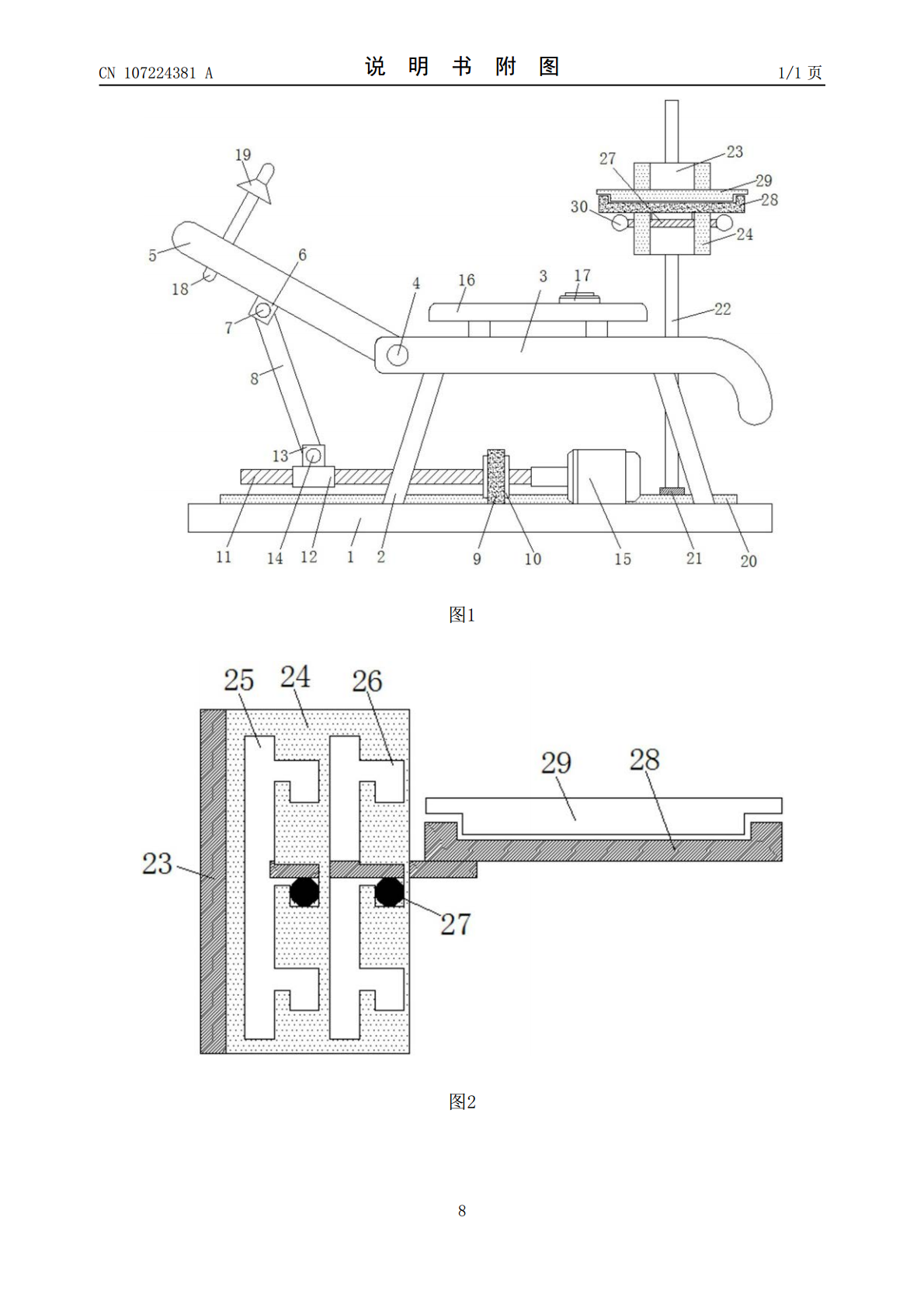

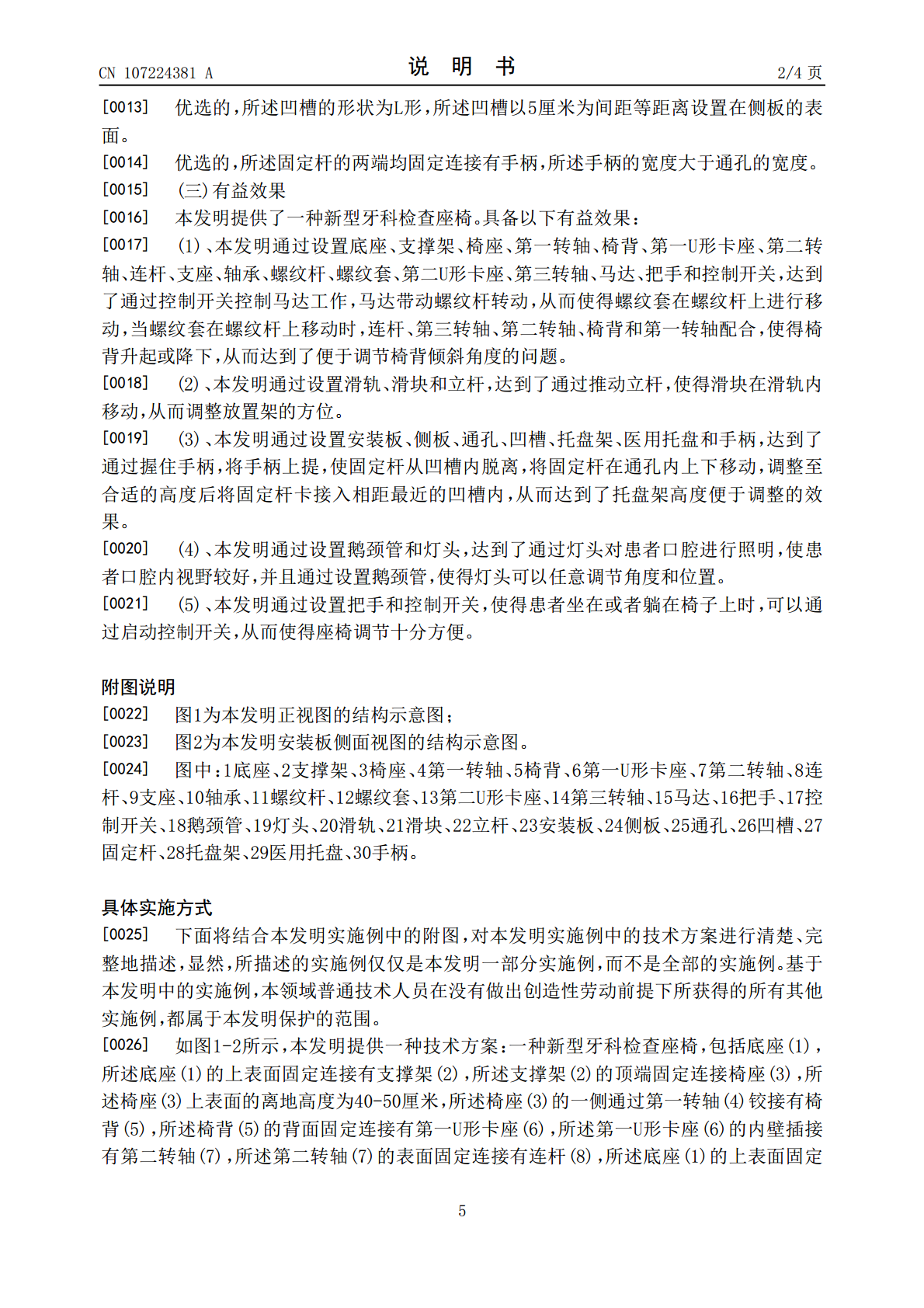

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107224381A(43)申请公布日2017.10.03(21)申请号201710336713.9(22)申请日2017.05.13(71)申请人宁波智正伟盈信息科技有限公司地址315194浙江省宁波市鄞州区首南街道学士路655号科信大厦B-211-47(72)发明人曾美霞(74)专利代理机构武汉华强专利代理事务所(普通合伙)42237代理人康晨(51)Int.Cl.A61G15/02(2006.01)A61G15/04(2006.01)A61G15/10(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种新型牙科检查座椅(57)摘要本发明公开了一种新型牙科检查座椅,包括底座,所述底座的上表面固定连接有支撑架,所述支撑架的顶端固定连接椅座,所述椅座的一侧通过第一转轴铰接有椅背,所述椅背的背面固定连接有第一U形卡座,所述第一U形卡座的内壁插接有第二转轴,所述第二转轴的表面固定连接有连杆,所述底座的上表面固定连接有支座,所述支座的表面卡接有轴承。本发明达到了通过控制开关控制马达工作,马达带动螺纹杆转动,从而使得螺纹套在螺纹杆上进行移动,当螺纹套在螺纹杆上移动时,连杆、第三转轴、第二转轴、椅背和第一转轴配合,使得椅背升起或降下,从而达到了便于调节椅背倾斜角度的问题。CN107224381ACN107224381A权利要求书1/2页1.一种新型牙科检查座椅,包括底座(1),其特征在于:所述底座(1)的上表面固定连接有支撑架(2),所述支撑架(2)的顶端固定连接椅座(3),所述椅座(3)的一侧通过第一转轴(4)铰接有椅背(5),所述椅背(5)的背面固定连接有第一U形卡座(6),所述第一U形卡座(6)的内壁插接有第二转轴(7),所述第二转轴(7)的表面固定连接有连杆(8),所述底座(1)的上表面固定连接有支座(9),所述支座(9)的表面卡接有轴承(10),所述轴承(10)的内壁固定连接有螺纹杆(11),所述螺纹杆(11)的表面螺纹连接有螺纹套(12),所述螺纹套(12)的表面固定连接有第二U形卡座(13),所述第二U形卡座(13)的内壁插接有第三转轴(14),所述第三转轴(14)的表面与连杆(8)的一端固定连接,所述底座(1)的上表面固定连接有马达(15),所述马达(15)的输出轴与螺纹杆(11)的一端固定连接,所述椅座(3)上表面的两侧均固定连接有把手(16),所述把手(16)的表面固定连接有控制开关(17),所述控制开关(17)与马达(15)电连接;所述椅背(5)的背面固定连接有鹅颈管(18),所述鹅颈管(18)的一端固定连接有灯头(19);所述底座(1)的上表面固定连接有滑轨(20),所述滑轨(20)内固定连接有滑块(21),所述滑块(21)的上表面固定连接有立杆(22),所述立杆(22)的表面固定连接有安装板(23),所述安装板(23)表面的两侧均固定连接有侧板(24),所述侧板(24)的表面开设有通孔(25),所述侧板(24)的表面还开设有凹槽(26),所述凹槽(26)与通孔(25)相连通,所述凹槽(26)内插接有固定杆(27),所述固定杆(27)的表面固定连接有托盘架(28),所述托盘架(28)的上表面卡接有医用托盘(29)。2.根据权利要求1所述的一种新型牙科检查座椅,其特征在于:所述鹅颈管(18)的长度为60-80厘米。3.根据权利要求1所述的一种新型牙科检查座椅,其特征在于:所述椅座(3)上表面的离地高度为40-50厘米。4.根据权利要求1所述的一种新型牙科检查座椅,其特征在于:所述通孔(25)的数量为两个,两个通孔(25)的间距为5-8厘米,所述通孔(25)的形状为竖直方向的长条形。5.根据权利要求1所述的一种新型牙科检查座椅,其特征在于:所述凹槽(26)的形状为L形,所述凹槽(26)以5厘米为间距等距离设置在侧板(24)的表面。6.根据权利要求1所述的一种新型牙科检查座椅,其特征在于:所述固定杆(27)的两端均固定连接有手柄(30),所述手柄(30)的宽度大于通孔(25)的宽度。7.一种新型牙科检查座椅的制备方法,其特征在于:通过设置底座(1)、支撑架(2)、椅座(3)、第一转轴(4)、椅背(5)、第一U形卡座(6)、第二转轴(7)、连杆(8)、支座(9)、轴承(10)、螺纹杆(11)、螺纹套(12)、第二U形卡座(13)、第三转轴(14)、马达(15)、把手(16)和控制开关(17),达到了通过控制开关(17)控制马达(15)工作,马达(15)带动螺纹杆(11)转动,从而使得螺纹套(12)在螺纹杆(11)上进行移动,当螺纹套(12)在螺纹杆(11)上移动时,连杆(8)、第三转轴(14)、第二转轴(7)、椅背(5)和第一
