一种新型喷灌机.pdf

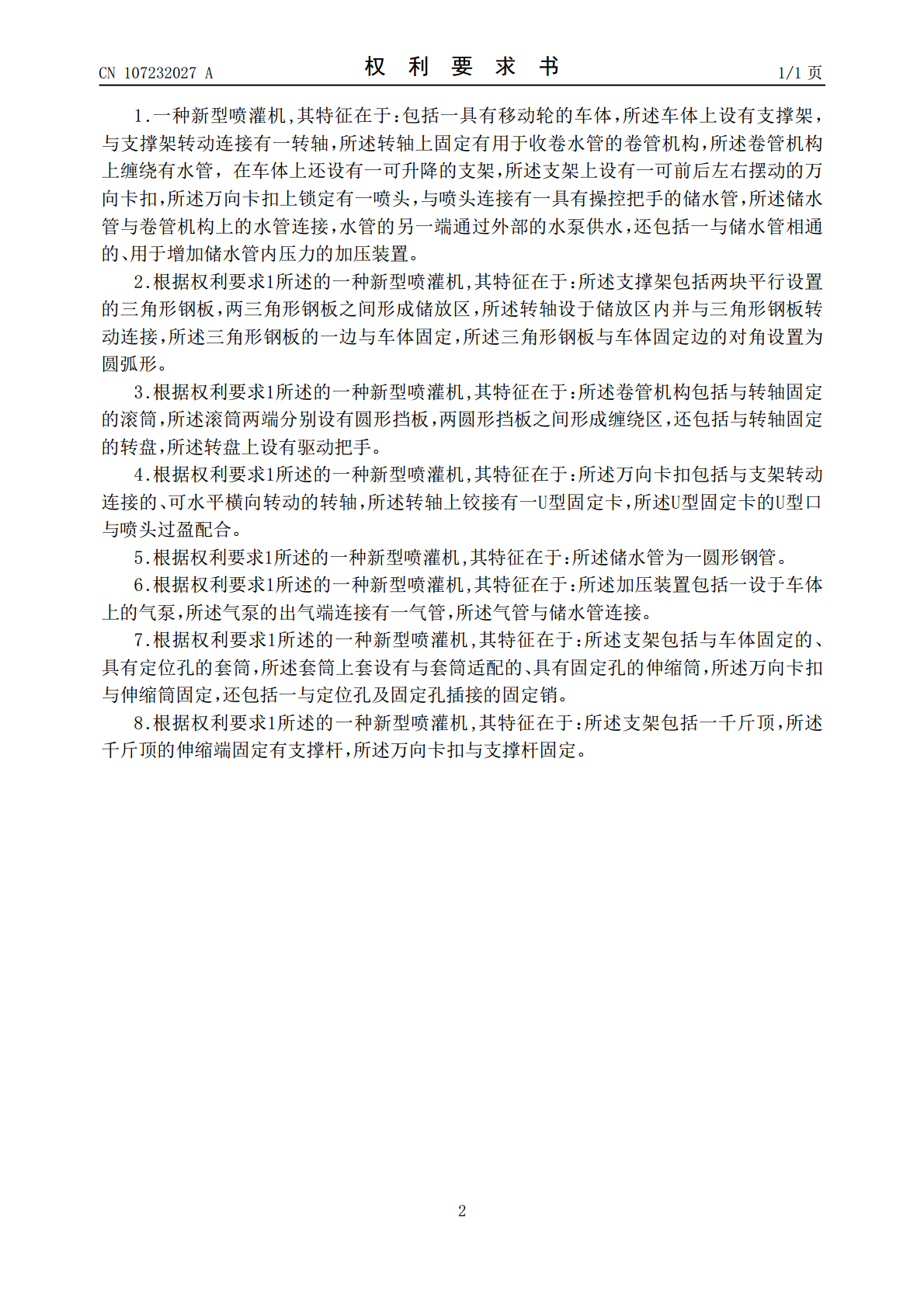

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107232027A(43)申请公布日2017.10.10(21)申请号201710503493.4(22)申请日2017.06.27(71)申请人江苏展宏灌排科技有限公司地址221000江苏省徐州市沛县魏庙镇原工具厂内(72)发明人司林司露(51)Int.Cl.A01G25/09(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型喷灌机(57)摘要本发明公开了一种新型喷灌机,包括一具有移动轮的车体，所述车体上设有支撑架，与支撑架转动连接有一转轴，所述转轴上固定有用于收卷水管的卷管机构，所述卷管机构上缠绕有水管，在车体上还设有一可升降的支架，所述支架上设有一可前后左右摆动的万向卡扣，所述万向卡扣上锁定有一喷头，与喷头连接有一具有操控把手的储水管，所述储水管与卷管机构上的水管连接，水管的另一端通过外部的水泵供水，还包括一与储水管相通的、用于增加储水管内压力的加压装置。本发明结构简单，安全可靠，水管收卷自如，喷灌面积大，喷头可左右摆动，同时能够保证足够水压。CN107232027ACN107232027A权利要求书1/1页1.一种新型喷灌机,其特征在于：包括一具有移动轮的车体，所述车体上设有支撑架，与支撑架转动连接有一转轴，所述转轴上固定有用于收卷水管的卷管机构，所述卷管机构上缠绕有水管，在车体上还设有一可升降的支架，所述支架上设有一可前后左右摆动的万向卡扣，所述万向卡扣上锁定有一喷头，与喷头连接有一具有操控把手的储水管，所述储水管与卷管机构上的水管连接，水管的另一端通过外部的水泵供水，还包括一与储水管相通的、用于增加储水管内压力的加压装置。2.根据权利要求1所述的一种新型喷灌机,其特征在于：所述支撑架包括两块平行设置的三角形钢板，两三角形钢板之间形成储放区，所述转轴设于储放区内并与三角形钢板转动连接，所述三角形钢板的一边与车体固定，所述三角形钢板与车体固定边的对角设置为圆弧形。3.根据权利要求1所述的一种新型喷灌机,其特征在于：所述卷管机构包括与转轴固定的滚筒，所述滚筒两端分别设有圆形挡板，两圆形挡板之间形成缠绕区，还包括与转轴固定的转盘，所述转盘上设有驱动把手。4.根据权利要求1所述的一种新型喷灌机,其特征在于：所述万向卡扣包括与支架转动连接的、可水平横向转动的转轴，所述转轴上铰接有一U型固定卡，所述U型固定卡的U型口与喷头过盈配合。5.根据权利要求1所述的一种新型喷灌机,其特征在于：所述储水管为一圆形钢管。6.根据权利要求1所述的一种新型喷灌机,其特征在于：所述加压装置包括一设于车体上的气泵，所述气泵的出气端连接有一气管，所述气管与储水管连接。7.根据权利要求1所述的一种新型喷灌机,其特征在于：所述支架包括与车体固定的、具有定位孔的套筒，所述套筒上套设有与套筒适配的、具有固定孔的伸缩筒，所述万向卡扣与伸缩筒固定，还包括一与定位孔及固定孔插接的固定销。8.根据权利要求1所述的一种新型喷灌机,其特征在于：所述支架包括一千斤顶，所述千斤顶的伸缩端固定有支撑杆，所述万向卡扣与支撑杆固定。2CN107232027A说明书1/3页一种新型喷灌机技术领域[0001]本发明涉及喷灌技术领域，尤其涉及一种新型喷灌机。背景技术[0002]随着世界经济的发展，人口不断增长，城市日渐增多和扩张，各地用水量不断增多，中国水资源总量虽然较多，但人均量并不丰富，水资源的特点是地区分布不均，水土资源组合不平衡；年内分配集中，年际变化大；连丰连枯年份比较突出；河流的泥沙淤积严重，这些特点造成了中国容易发生水旱灾害，节约用水迫在眉睫。现有的喷灌机在水位少时，水泵往往会供水不足，导致压力过小，水柱喷射较近或者喷射不出，影响喷灌质量，导致农作物不能有效灌溉。发明内容[0003]为解决上述存在的问题，本发明提供一种结构简单，安全可靠，水管收卷自如，喷灌面积大，喷头可左右摆动，同时能够保证足够水压的新型喷灌机。[0004]本发明解决上述技术问题采用的技术方案为：一种新型喷灌机,包括一具有移动轮的车体，所述车体上设有支撑架，与支撑架转动连接有一转轴，所述转轴上固定有用于收卷水管的卷管机构，所述卷管机构上缠绕有水管，在车体上还设有一可升降的支架，所述支架上设有一可前后左右摆动的万向卡扣，所述万向卡扣上锁定有一喷头，与喷头连接有一具有操控把手的储水管，所述储水管与卷管机构上的水管连接，水管的另一端通过外部的水泵供水，还包括一与储水管相通的、用于增加储水管内压力的加压装置。[0005]上述的一种新型喷灌机,所述支撑架包括两块平行设置的三角形钢板，两三角形钢板之间形成储放区，所述转轴设于储放区内并与三角形钢板转动连接，所述三角形钢板的一边与车体固定，所述三角形钢板与车体固定边的对
