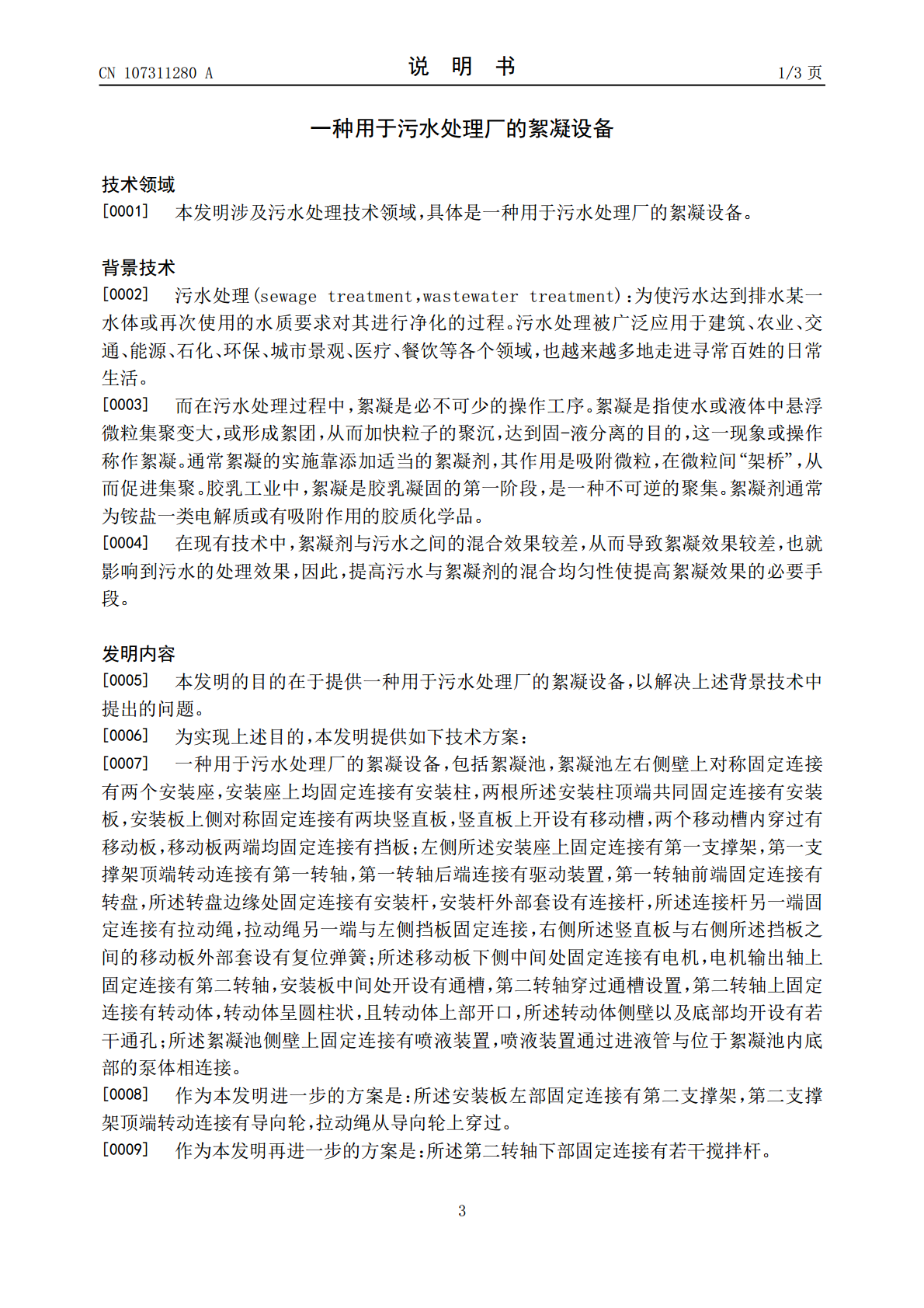

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107311280A(43)申请公布日2017.11.03(21)申请号201710690841.3(22)申请日2017.08.05(71)申请人刘奇美地址311800浙江省绍兴市诸暨市浣东街道暨东路115号(72)发明人刘奇美(51)Int.Cl.C02F1/52(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于污水处理厂的絮凝设备(57)摘要一种用于污水处理厂的絮凝设备，包括絮凝池，絮凝池左右侧壁上对称固定连接有两个安装座，安装座上均固定连接有安装柱，两根所述安装柱顶端共同固定连接有安装板，安装板上侧对称固定连接有两块竖直板，竖直板上开设有移动槽，两个移动槽内穿过有移动板，移动板两端均固定连接有挡板；左侧所述安装座上固定连接有第一支撑架，第一支撑架顶端转动连接有第一转轴，第一转轴后端连接有驱动装置，第一转轴前端固定连接有转盘，所述转盘边缘处固定连接有安装杆。与现有技术相比，本发明的有益效果是利用泵体将絮凝剂与污水泵入到喷液装置内，然后混合物从喷液装置内喷出，在喷出过程中，污水和絮凝剂得到一定的混合作用。CN107311280ACN107311280A权利要求书1/1页1.一种用于污水处理厂的絮凝设备，包括絮凝池，絮凝池左右侧壁上对称固定连接有两个安装座，安装座上均固定连接有安装柱，其特征在于，两根所述安装柱顶端共同固定连接有安装板，安装板上侧对称固定连接有两块竖直板，竖直板上开设有移动槽，两个移动槽内穿过有移动板，移动板两端均固定连接有挡板；左侧所述安装座上固定连接有第一支撑架，第一支撑架顶端转动连接有第一转轴，第一转轴后端连接有驱动装置，第一转轴前端固定连接有转盘，所述转盘边缘处固定连接有安装杆，安装杆外部套设有连接杆，所述连接杆另一端固定连接有拉动绳，拉动绳另一端与左侧挡板固定连接，右侧所述竖直板与右侧所述挡板之间的移动板外部套设有复位弹簧；所述移动板下侧中间处固定连接有电机，电机输出轴上固定连接有第二转轴，安装板中间处开设有通槽，第二转轴穿过通槽设置，第二转轴上固定连接有转动体，转动体呈圆柱状，且转动体上部开口，所述转动体侧壁以及底部均开设有若干通孔；所述絮凝池侧壁上固定连接有喷液装置，喷液装置通过进液管与位于絮凝池内底部的泵体相连接。2.根据权利要求1所述的一种用于污水处理厂的絮凝设备，其特征在于，所述安装板左部固定连接有第二支撑架，第二支撑架顶端转动连接有导向轮，拉动绳从导向轮上穿过。3.根据权利要求1所述的一种用于污水处理厂的絮凝设备，其特征在于，所述第二转轴下部固定连接有若干搅拌杆。4.根据权利要求1所述的一种用于污水处理厂的絮凝设备，其特征在于，所述喷液装置包括第一环管、若干连接管和第二环管，第一环管和第二环管通过若干连接管相连通，且第一环管、第二环管和连接管上设置有若干开口朝下设置的喷液孔。5.根据权利要求1所述的一种用于污水处理厂的絮凝设备，其特征在于，所述絮凝池底部侧壁上开设有排水口，排水口上设置有阀门。2CN107311280A说明书1/3页一种用于污水处理厂的絮凝设备技术领域[0001]本发明涉及污水处理技术领域，具体是一种用于污水处理厂的絮凝设备。背景技术[0002]污水处理(sewagetreatment，wastewatertreatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。[0003]而在污水处理过程中，絮凝是必不可少的操作工序。絮凝是指使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。[0004]在现有技术中，絮凝剂与污水之间的混合效果较差，从而导致絮凝效果较差，也就影响到污水的处理效果，因此，提高污水与絮凝剂的混合均匀性使提高絮凝效果的必要手段。发明内容[0005]本发明的目的在于提供一种用于污水处理厂的絮凝设备，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：[0007]一种用于污水处理厂的絮凝设备，包括絮凝池，絮凝池左右侧壁上对称固定连接有两个安装座，安装座上均固定连接有安装柱，两根所述安装柱顶端共同固定连接有安装板，安装板上侧对称固定连接有两块竖直板，竖直板上开设有移动槽，两个移动槽内穿过有移动板，移动板两端均固定连接有挡板；左侧所述安装座
