一种无机纤维填充装配式金属箱体板及其生产方法.pdf

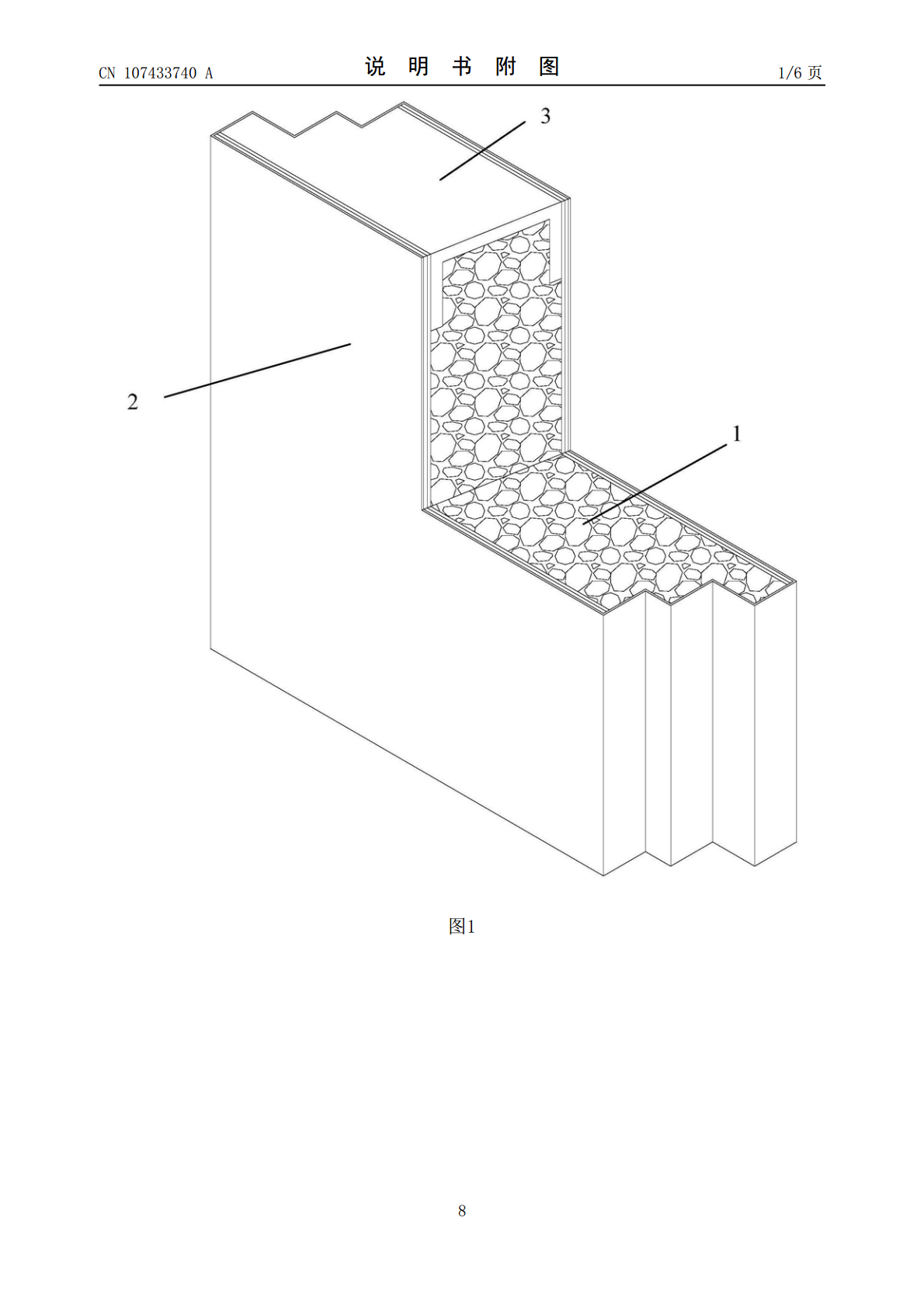

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107433740A(43)申请公布日2017.12.05(21)申请号201610354078.2(22)申请日2016.05.25(71)申请人北新集团建材股份有限公司地址102208北京市昌平区回龙观西大街118号龙冠置业大厦(72)发明人赵永生(74)专利代理机构北京安信方达知识产权代理有限公司11262代理人曲鹏龙洪(51)Int.Cl.B32B1/02(2006.01)B32B15/14(2006.01)B32B1/06(2006.01)权利要求书1页说明书5页附图6页(54)发明名称一种无机纤维填充装配式金属箱体板及其生产方法(57)摘要本发明公开了一种无机纤维填充装配式金属箱体板，包括芯体、金属层和支撑架，芯体包括填充材料层和内层板，填充材料层填充在两块内层板之间；填充材料层为无机纤维填充材料和无机纤维喷涂粘合剂配合同步喷涂填充形成；两个支撑架分别从芯体的上下底面嵌入到两块内层板之间；金属层包裹芯体周围的四个侧面且，四个侧面包含两个相对的平面和两个相对的拼接面；两个拼接面分别设置有相匹配的多个凹槽或凸起。本发明还公开了上述箱体板的生产方法，主要步骤为：预留拼装、安装模具、喷涂填装、模压定型，拆除模具。本发明涉及建筑领域，本发明公开了一种隔热隔声性高、耐火性高的一种无机纤维填充装配式金属箱体板及其喷涂填充的生产方法。CN107433740ACN107433740A权利要求书1/1页1.一种无机纤维填充装配式金属箱体板，拼装形成装配式金属箱体，其特征在于，包括芯体、金属层和支撑架，所述芯体包括填充材料层和内层板，所述填充材料层填充在两块所述内层板之间且结合成一体；所述填充材料层为无机纤维填充材料和无机纤维喷涂粘合剂配合同步喷涂填充形成；所述支撑架为长条型材，两个所述支撑架分别从所述芯体的上下底面嵌入到两块所述内层板之间；所述金属层包裹所述芯体周围的四个侧面且与所述内层板固定，四个侧面包含两个相对的平面和两个相对的拼接面；两个所述拼接面分别设置有相匹配的多个凹槽或凸起用于相邻金属箱体板的拼接。2.如权利要求1所述的箱体板，其特征在于，所述支撑架截面成凹槽型，包括底板和两个侧板，两个所述支撑架的侧板相对设置。3.如权利要求2所述的箱体板，其特征在于，所述支撑架为金属材质、木质、塑料材质或木塑材质。4.如权利要求1所述的箱体板，其特征在于，所述金属层为金属板折弯而成，且在其两个相对的拼接面设置有对应的阶梯状凸起。5.如权利要求1所述的箱体板，其特征在于，所述金属层为两块相同的异形板围成，所述异形板包括平面板、搭边和折板，所述平面板一端设置有与其垂直的搭边，另一端设置有与其垂直的折板；所述折板设置有两个直角型折弯；任一异形板的搭边和另一异形板的折板搭接固定。6.如权利要求1所述的箱体板，其特征在于，所述内层板为一层或多层板材复合叠放而成。7.如权利要求6所述的箱体板，其特征在于，所述板材为石膏板、硅酸钙板、玻镁板、玻璃棉板、陶板、防火板、吸音板、炭毡板、纤维增强水泥板、发泡陶瓷板、发泡玻璃板、发泡水泥板、珍珠岩板、中密度板、欧松板、金属板、木塑板或木工板。8.如权利要求1所述的箱体板，其特征在于，所述无机纤维填充材料由粒状棉、玻璃棉、岩棉、硅酸铝纤维和陶瓷纤维。9.如权利要求1所述的箱体板，其特征在于，所述无机纤维喷涂粘合剂可为丙烯酸类、有机硅类、淀粉类、环氧树脂类、醋酸乙烯类、硅酸盐类或磷酸盐类粘结剂。10.如权利要求1所述的箱体板，其特征在于，所述填充材料层的填充密度为40-300Kg/m3。11.一种如权利要求1所述箱体板的生产方法，其特征在于，包括如下步骤：1)拼接固定支撑架、金属层、内层板，且预留一支撑架，拼接成一面敞口的箱式结构；2)在敞口的箱式结构周围固定模具，模具与敞口的箱式结构外表面紧贴；3)无机纤维填充材料和无机纤维喷涂粘合剂在敞口处配合同步喷涂填充到箱式结构内；4)待填充材料层充满箱式结构后，安装固定保留的支撑架，并在保留的支撑架上固定模具，使其表面紧贴；5)待填充材料层定型后拆除模具。2CN107433740A说明书1/5页一种无机纤维填充装配式金属箱体板及其生产方法技术领域[0001]本发明涉及集装箱、冷藏车厢领域，尤其涉及一种无机纤维填充装配式金属箱体板及其生产方法。背景技术[0002]集装箱、冷库车厢等箱体要求强度好、抗变形，甚至要求保温、密封等功能，同时箱体板对高低温尺寸强度稳定、防火、耐冻融等性能也提出较高要求。而传统技术往往是采用聚氨酯、发泡聚苯乙烯、发泡酚醛等有机保温材料与两侧贴合金属板制成，[0003]如专利200620017841.4、201310676162.2、200910038383.0、20102
