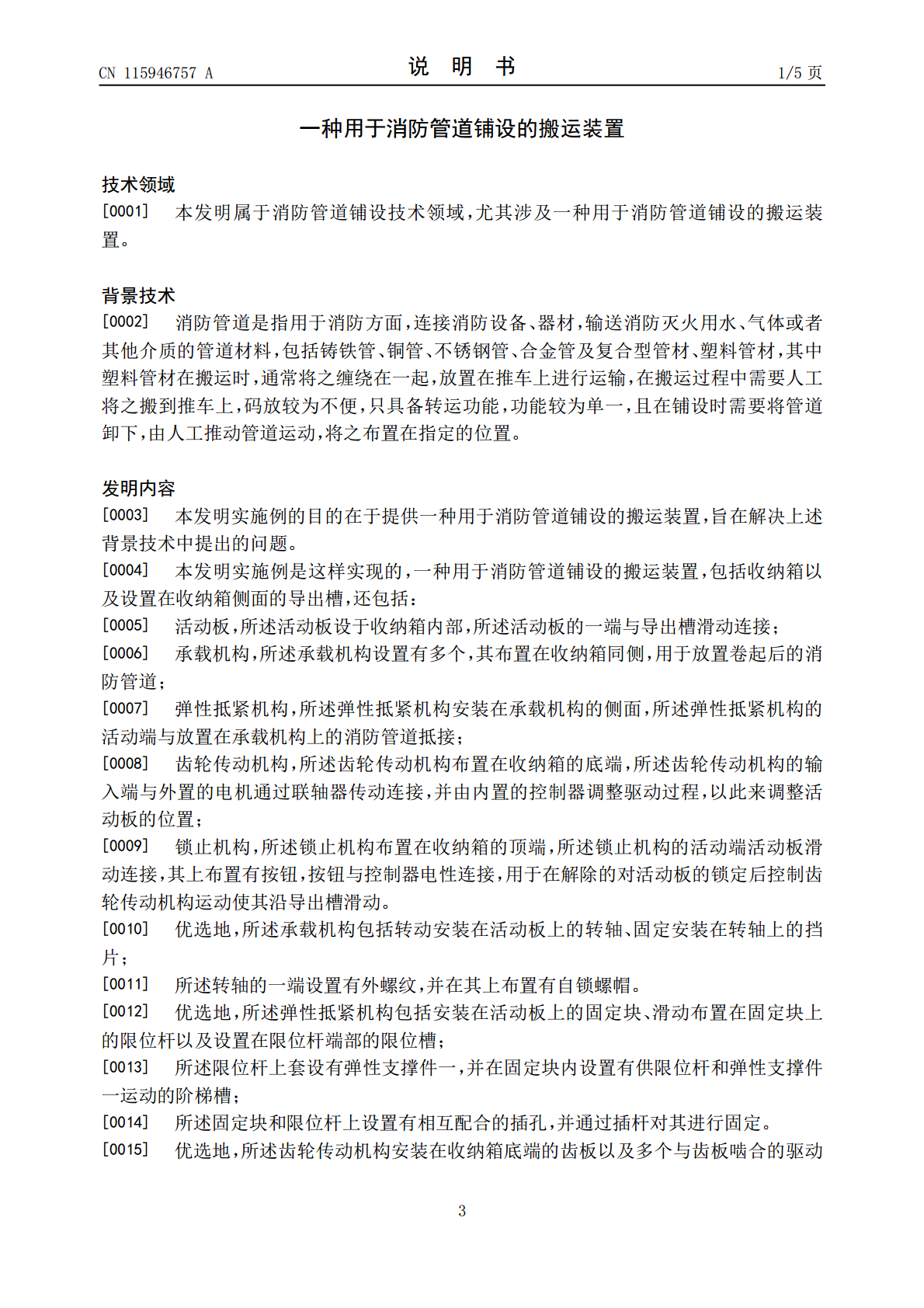

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115946757A(43)申请公布日2023.04.11(21)申请号202211684444.2(22)申请日2022.12.27(71)申请人国惠智能科技（江苏）有限公司地址221300江苏省徐州市邳州市高新技术产业开发区富民路北侧、争先路西侧1号(72)发明人李伟伟刘召(74)专利代理机构北京箐昱专利代理事务所(普通合伙)16105专利代理师陈贞贞(51)Int.Cl.B62B3/04(2006.01)B62B5/04(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种用于消防管道铺设的搬运装置(57)摘要本发明适用于消防管道铺设技术领域，提供了一种用于消防管道铺设的搬运装置，包括收纳箱，活动板设于收纳箱内部，活动板的一端与导出槽滑动连接；承载机构布置在收纳箱同侧，用于放置卷起后的消防管道；弹性抵紧机构的活动端与放置在承载机构上的消防管道抵接；锁止机构布置在收纳箱的顶端，锁止机构的活动端活动板滑动连接，其上按钮与控制器电性连接，用于控制齿轮传动机构运动使其沿导出槽滑动；本申请在搬运消防管道时，可通过设置的齿轮传动机构推动活动板运动将之送出，在放置管道后由布置的弹性抵紧机构对其进行推动，搬运或铺设管道时不容易发生散乱，此外，还设置有锁止机构，保证搬运时活动板以及消防管道的稳定性。CN115946757ACN115946757A权利要求书1/1页1.一种用于消防管道铺设的搬运装置，包括收纳箱以及设置在收纳箱侧面的导出槽，其特征在于，还包括：活动板，所述活动板设于收纳箱内部，所述活动板的一端与导出槽滑动连接；承载机构，所述承载机构设置有多个，其布置在收纳箱同侧，用于放置卷起后的消防管道；弹性抵紧机构，所述弹性抵紧机构安装在承载机构的侧面，所述弹性抵紧机构的活动端与放置在承载机构上的消防管道抵接；齿轮传动机构，所述齿轮传动机构布置在收纳箱的底端，所述齿轮传动机构的输入端与外置的电机通过联轴器传动连接，并由内置的控制器调整驱动过程，以此来调整活动板的位置；锁止机构，所述锁止机构布置在收纳箱的顶端，所述锁止机构的活动端活动板滑动连接，其上布置有按钮，按钮与控制器电性连接，用于在解除的对活动板的锁定后控制齿轮传动机构运动使其沿导出槽滑动。2.根据权利要求1所述的用于消防管道铺设的搬运装置，其特征在于，所述承载机构包括转动安装在活动板上的转轴、固定安装在转轴上的挡片；所述转轴的一端设置有外螺纹，并在其上布置有自锁螺帽。3.根据权利要求1所述的用于消防管道铺设的搬运装置，其特征在于，所述弹性抵紧机构包括安装在活动板上的固定块、滑动布置在固定块上的限位杆以及设置在限位杆端部的限位槽；所述限位杆上套设有弹性支撑件一，并在固定块内设置有供限位杆和弹性支撑件一运动的阶梯槽；所述固定块和限位杆上设置有相互配合的插孔，并通过插杆对其进行固定。4.根据权利要求1所述的用于消防管道铺设的搬运装置，其特征在于，所述齿轮传动机构安装在收纳箱底端的齿板以及多个与齿板啮合的驱动轮；所述收纳箱的底部安装有支撑座，支撑座上转动安装有传动轴，传动轴的一端与驱动轮连接，另一端安装有链轮，相邻的链轮通过链条连接。5.根据权利要求1所述的用于消防管道铺设的搬运装置，其特征在于，所述收纳箱上横向布置有定位杆，定位杆与活动板滑动连接，并在定位杆上安装有检测套；所述活动板的顶端设置有限位块一，所述收纳箱的内壁设置有与限位块一相配合的限位块二。6.根据权利要求1所述的用于消防管道铺设的搬运装置，其特征在于，所述锁止机构包括滑动安装在收纳箱上的锁止杆、安装在锁止杆上的挡环和拉盘；所述活动板上设置有供锁止杆插入的槽；所述锁止杆上套设有弹性支撑件二，弹性支撑件二的一端与挡环抵接，另一端与安装在收纳箱顶端的固定架连接。7.根据权利要求1所述的用于消防管道铺设的搬运装置，其特征在于，所述收纳箱的顶端固定连接有推杆，所述推杆上转动安装有推柄；所述收纳箱的底端安装有脚轮，以便于在受力时带动收纳箱运动。2CN115946757A说明书1/5页一种用于消防管道铺设的搬运装置技术领域[0001]本发明属于消防管道铺设技术领域，尤其涉及一种用于消防管道铺设的搬运装置。背景技术[0002]消防管道是指用于消防方面，连接消防设备、器材，输送消防灭火用水、气体或者其他介质的管道材料，包括铸铁管、铜管、不锈钢管、合金管及复合型管材、塑料管材，其中塑料管材在搬运时，通常将之缠绕在一起，放置在推车上进行运输，在搬运过程中需要人工将之搬到推车上，码放较为不便，只具备转运功能，功能较为单一，且在铺设时需要将管道卸下，由人工推动管道运动，将之布置在指定的位置。发明内容[0003]本发明实施例的目的在于提供一种用于消防管道铺设的搬运装置，旨
