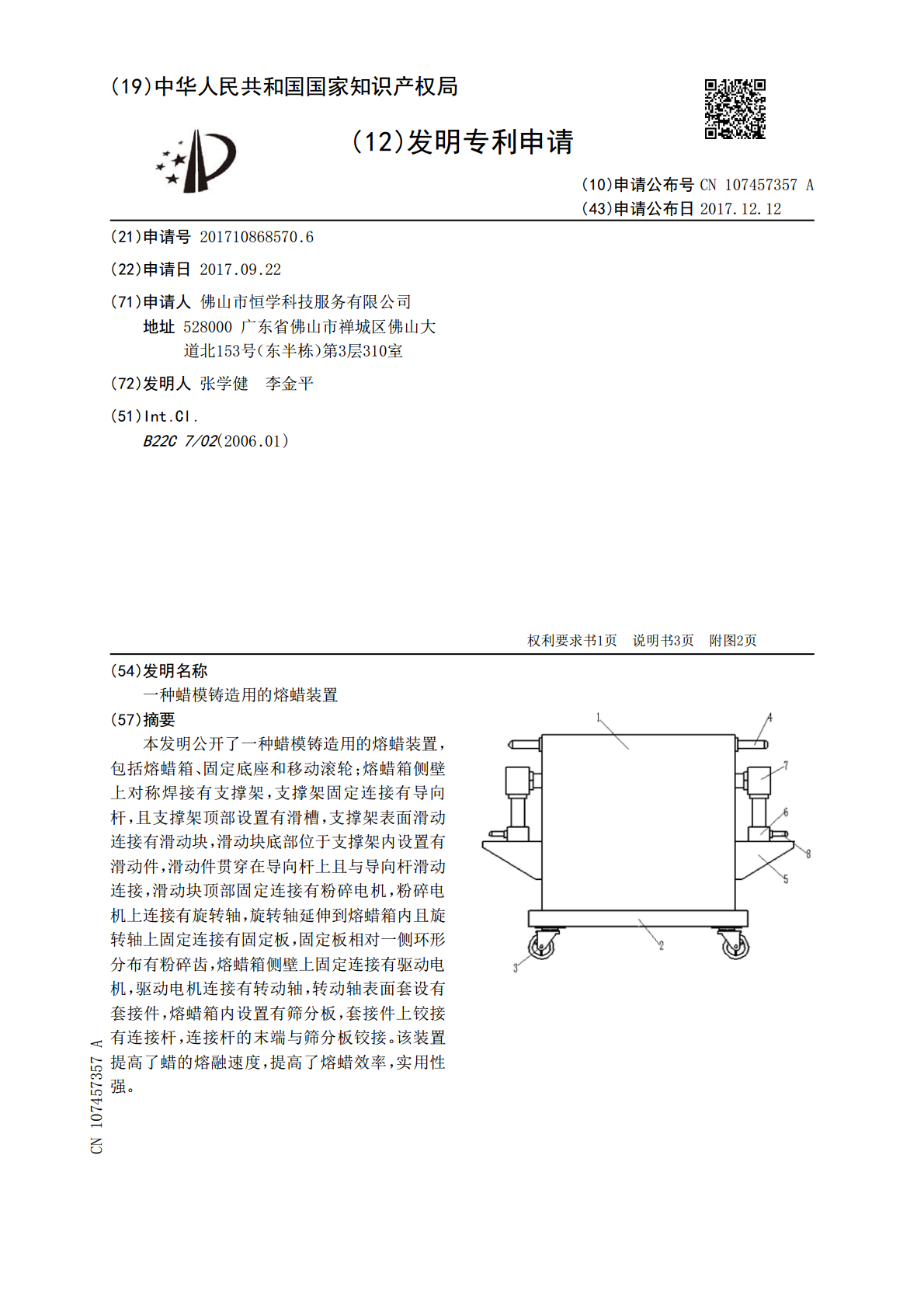

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107457357A(43)申请公布日2017.12.12(21)申请号201710868570.6(22)申请日2017.09.22(71)申请人佛山市恒学科技服务有限公司地址528000广东省佛山市禅城区佛山大道北153号（东半栋）第3层310室(72)发明人张学健李金平(51)Int.Cl.B22C7/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种蜡模铸造用的熔蜡装置(57)摘要本发明公开了一种蜡模铸造用的熔蜡装置，包括熔蜡箱、固定底座和移动滚轮；熔蜡箱侧壁上对称焊接有支撑架，支撑架固定连接有导向杆，且支撑架顶部设置有滑槽，支撑架表面滑动连接有滑动块，滑动块底部位于支撑架内设置有滑动件，滑动件贯穿在导向杆上且与导向杆滑动连接，滑动块顶部固定连接有粉碎电机，粉碎电机上连接有旋转轴，旋转轴延伸到熔蜡箱内且旋转轴上固定连接有固定板，固定板相对一侧环形分布有粉碎齿，熔蜡箱侧壁上固定连接有驱动电机，驱动电机连接有转动轴，转动轴表面套设有套接件，熔蜡箱内设置有筛分板，套接件上铰接有连接杆，连接杆的末端与筛分板铰接。该装置提高了蜡的熔融速度，提高了熔蜡效率，实用性强。CN107457357ACN107457357A权利要求书1/1页1.一种蜡模铸造用的熔蜡装置，包括熔蜡箱、固定底座和移动滚轮；其特征在于，所述的熔蜡箱侧壁上对称焊接有支撑架，所述的支撑架固定连接有导向杆，且支撑架顶部设置有滑槽，所述的支撑架表面滑动连接有滑动块，滑动块与所述的滑槽滑动连接，所述的滑动块底部位于支撑架内设置有滑动件，滑动件贯穿在导向杆上且与所述的导向杆滑动连接，所述的滑动块顶部固定连接有粉碎电机，粉碎电机上连接有旋转轴，旋转轴延伸到熔蜡箱内且所述的旋转轴上固定连接有固定板，所述的固定板相对一侧环形分布有粉碎齿，所述的熔蜡箱侧壁上固定连接有驱动电机，驱动电机连接有转动轴，所述的转动轴表面套设有套接件，所述的熔蜡箱内设置有筛分板，所述的套接件上铰接有连接杆，连接杆的末端与所述的筛分板铰接。2.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的固定底座表面焊接有熔蜡箱，且固定底座底部连接有移动滚轮，所述的熔蜡箱为顶部开口的箱体结构；所述的熔蜡箱顶部两侧固定焊接有提手。3.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的支撑架为中空结构。4.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的导向杆上位于滑动件的一侧设置有复位弹簧，所述的复位弹簧两端分别与所述的滑动件和支撑架连接。5.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的粉碎齿之间错位分布。6.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的滑动块上固定连接有拉手，所述的熔蜡箱内底部设置有加热装置，所述的加热装置采用电加热方式对粉碎后的蜡粉末进行加热熔融，所述的熔蜡箱底部两侧设置有排料管。7.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的转动轴与所述的熔蜡箱内壁转动连接，所述的转动轴表面均匀分布有反向的螺纹，且套接件与所述的转动轴螺纹连接。8.根据权利要求1所述的一种蜡模铸造用的熔蜡装置，其特征在于，所述的筛分板与所述的熔蜡箱侧壁滑动连接，且所述的筛分板为网状结构。2CN107457357A说明书1/3页一种蜡模铸造用的熔蜡装置技术领域[0001]本发明涉及属于铸造领域，具体地说，涉及一种蜡模铸造用的熔蜡装置。背景技术[0002]蜡通常在狭义上是指脂肪酸、一价或二价的脂醇和熔点较高的油状物质；广义上通常是指具有某些类似性状的油脂等物质。但在广义上，蜡通常是在指植物、动物或者矿物等所产生的某种常温下为固体、加热后容易液化或者气化、容易燃烧、不溶于水、具有一定的润滑作用的物质。[0003]蜡在铸造领域中使用广泛，在铸造领域中，使用蜡时需要将蜡熔融，但是现有的熔蜡装置在熔融时都是对整块蜡进行加热熔融，熔融效率较低，熔融时间长，在使用过程中存在一定的不便。发明内容[0004]本发明的目的在于提供一种蜡模铸造用的熔蜡装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种蜡模铸造用的熔蜡装置，包括熔蜡箱、固定底座和移动滚轮；所述的熔蜡箱侧壁上对称焊接有支撑架，所述的支撑架固定连接有导向杆，且支撑架顶部设置有滑槽，所述的支撑架表面滑动连接有滑动块，滑动块与所述的滑槽滑动连接，所述的滑动块底部位于支撑架内设置有滑动件，滑动件贯穿在导向杆上且与所述的导向杆滑动连接，所述的滑动块顶部固定连接有粉碎电机，粉碎电机上连接有旋转轴，旋转轴延伸到熔蜡箱内且所述的旋转轴上固定连接有固定板，所述的固定
