一种平版印刷机的印刷装置.pdf

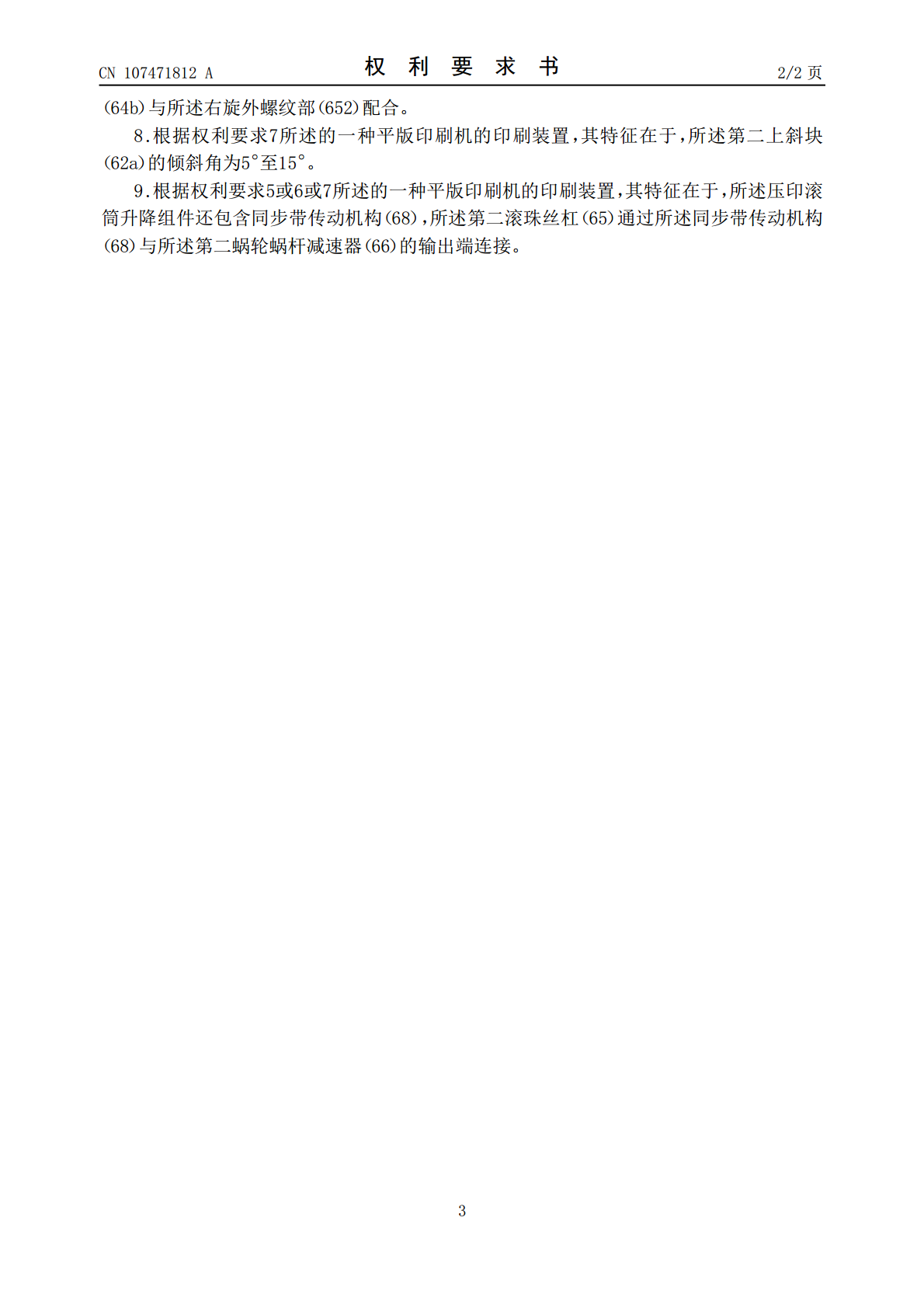

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107471812A(43)申请公布日2017.12.15(21)申请号201710779268.3(22)申请日2017.09.01(71)申请人东莞市久锋纸箱机械有限公司地址523000广东省东莞市万江区小享社区下郎工业区(72)发明人赵义(74)专利代理机构东莞市奥丰知识产权代理事务所(普通合伙)44424代理人吴若草(51)Int.Cl.B41F7/20(2006.01)权利要求书2页说明书7页附图6页(54)发明名称一种平版印刷机的印刷装置(57)摘要本发明提供一种平版印刷机的印刷装置，包含机台、水墨滚筒、印版滚筒、压印滚筒、水墨滚筒升降组件、以及压印滚筒升降组件，其特征在于：所述水墨滚筒升降组件包含分别与机台的两个竖直段铰接且分别与所述水墨滚筒的两个轴端转动连接的两个水墨滚筒支撑架、分别与所述两个水墨滚筒支撑架构成高副机构的两个第一上斜块、以及分别与所述两个第一上斜块配合构成斜楔机构的两个第一下斜块。本发明与现有技术相比，水墨滚筒升降组件、以及压印滚筒升降组件的稳定性高、调整精度高且调整简单。CN107471812ACN107471812A权利要求书1/2页1.一种平版印刷机的印刷装置，包含机台（1）、水墨滚筒（2）、印版滚筒（3）、压印滚筒（4）、水墨滚筒升降组件、以及压印滚筒升降组件，其特征在于：所述水墨滚筒升降组件包含分别与机台的两个竖直段铰接且分别与所述水墨滚筒的两个轴端转动连接的两个水墨滚筒支撑架（51）、分别与所述两个水墨滚筒支撑架构成高副机构的两个第一上斜块（52）、分别与所述两个第一上斜块配合构成斜楔机构的两个第一下斜块（53）、与所述两个第一下斜块固定连接的两个第一滚珠丝杠螺母（54）、分别与所述两个第一滚珠丝杠螺母构成滚珠丝杠副的两个第一滚珠丝杠（55）、分别与所述两个第一滚珠丝杠转动连接且分别与所述机台的两个竖直段固定连接的两个第一滚珠丝杠支撑架（56）、与所述两个第一滚珠丝杠的其中一个传动连接的第一蜗轮蜗杆减速器（57）、驱动所述第一蜗轮蜗杆减速器的第一驱动器（58）、以及第一滚珠丝杠传动轴（59），所述两个上斜块（52）镜像对称设置，所述两个第一下斜块（53）镜像对称设置，所述两个第一上斜块（52）与所述两个第一下斜块（53）的倾斜角相同，所述第一滚珠丝杠传动轴（59）的两端分别与所述两个第一滚珠丝杠（55）传动连接，所述两个第一滚珠丝杠（55）的螺纹旋向方向互相相反设置。2.根据权利要求1所述的一种平版印刷机的印刷装置，其特征在于，所述两个第一上斜块（52）分别与所述机台（1）的两个竖直段构成滑动副，所述第一上斜块（52）沿纵向方向上相对所述机台（1）的竖直段升降移动。3.根据权利要求1所述的一种平版印刷机的印刷装置，其特征在于，所述第一滚珠丝杠支撑架（51）设有水平段，所述第一下斜块（53）与所述第一滚珠丝杠支撑架（51）的水平段构成滑动副，所述第一下斜块（53）沿水平方向相对所述第一滚珠丝杠支撑架（51）的水平段移动。4.根据权利要求1或2或3所述的一种平版印刷机的印刷装置，其特征在于，所述第一上斜块（52）的倾斜角为4°至15°。5.根据权利要求1所述的一种平版印刷机的印刷装置，其特征在于，所述压印滚筒升降组件包含与所述压印滚筒转动连接的压印滚筒支撑台（61）、与所述压印滚筒支撑台固定连接的第二上斜块（62a）、与所述第二上斜块配合构成斜楔机构的第二下斜块（63a）、与所述第二下斜块固定连接的第二丝杠螺母（64a）、与所述第二丝杠螺母构成滚珠丝杠副且安装在所述机台上的第二滚珠丝杠（65）、与所述第二滚珠丝杠连接的第二蜗轮蜗杆减速器（66）、以及驱动所述第二蜗轮蜗杆减速器的第二驱动器（67），所述第二上斜块（62a）的倾斜角为5°至15°，所述第二上斜块（62a）与所述第二下斜块（63a）的倾斜角相同。6.根据权利要求5所述的一种平版印刷机的印刷装置，其特征在于，所述机台（1）设有与所述压印滚筒支撑台构成滑动副的滑板（11），所述压印滚筒支撑台（61）沿纵向方向上相对滑板（11）升降移动，所述机台（1）与所述滑板（11）可装拆连接或一体化连接。7.根据权利要求5所述的一种平版印刷机的印刷装置，其特征在于，所述压印滚筒升降组件还包含与所述压印滚筒支撑台固定连接的第三上斜块（62b）、与所述第三上斜块配合构成斜楔机构的第三下斜块（63b）、与所述第三下斜块固定连接的第三丝杠螺母（64b），所述第二上斜块（62a）与所述第三上斜块（62b）镜像对称设置，所述第二下斜块（63a）与所述第三下斜块（63b）镜像对称设置，所述第二上斜块（62a）、所述第三上斜块（62b）和所述第三下斜块（63b）的倾斜角相同，所述第二
