一种精密机械加工用可对工件进行自动定位的激光切割机.pdf

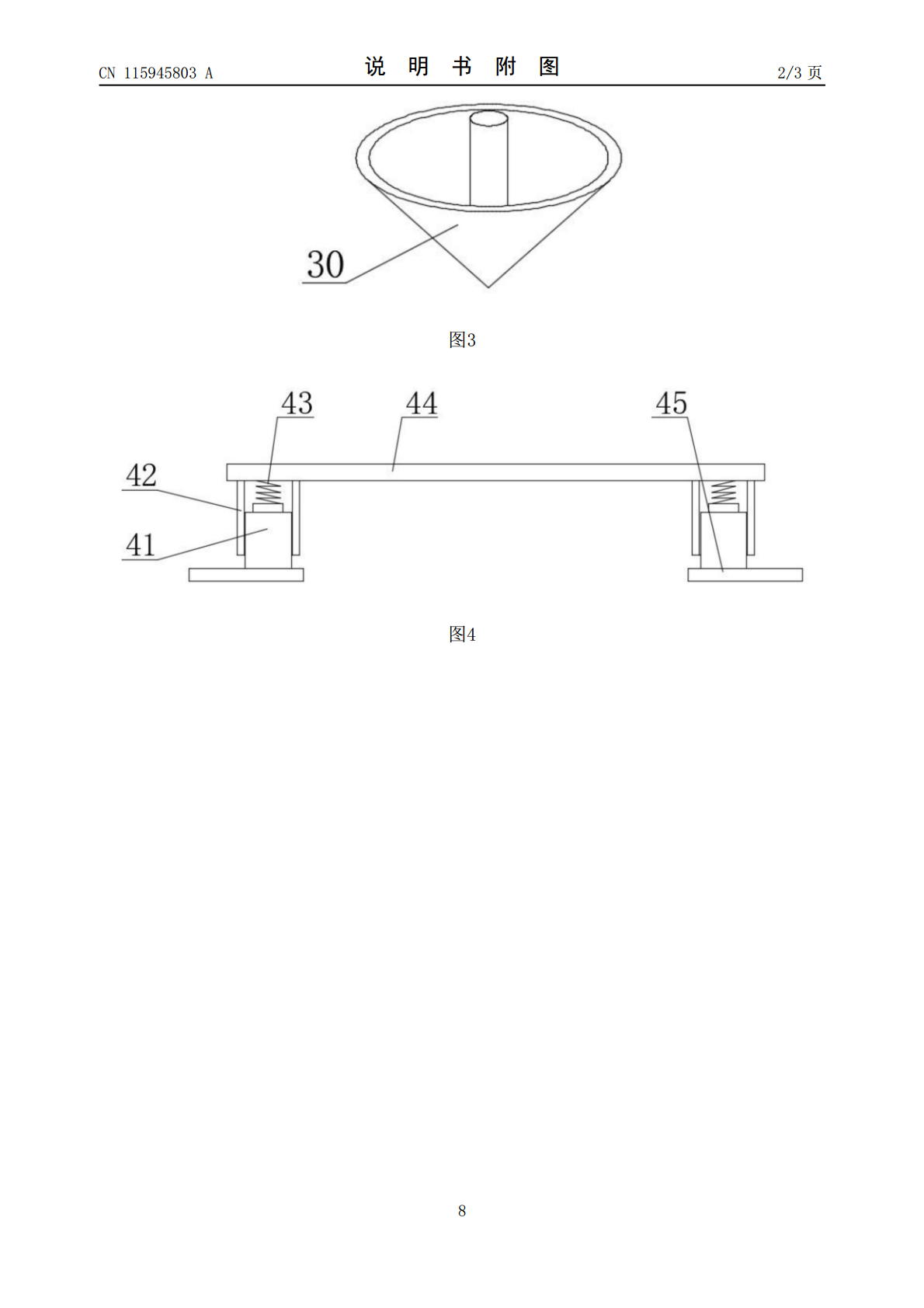

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115945803A(43)申请公布日2023.04.11(21)申请号202211707105.1B01D46/24(2006.01)(22)申请日2022.12.27B01D53/04(2006.01)(71)申请人星科激光科技（江苏）有限公司地址221300江苏省徐州市邳州市高新技术产业开发区炮车大道西侧、滨湖大道北侧(72)发明人何兴国(74)专利代理机构北京箐昱专利代理事务所(普通合伙)16105专利代理师陈贞贞(51)Int.Cl.B23K26/38(2014.01)B23K26/142(2014.01)B23K26/12(2014.01)B23K26/70(2014.01)权利要求书1页说明书4页附图3页(54)发明名称一种精密机械加工用可对工件进行自动定位的激光切割机(57)摘要本发明公开了一种精密机械加工用可对工件进行自动定位的激光切割机，属于激光切割机技术领域，包括限位底座，限位底座的上方设置有限位支架，限位底座的两端固定连接有与限位支架相对应的限位滑轨，所述限位底座的顶部设置有支撑机构，限位底座的底部设置有除尘机构，支撑机构的上方设置有与限位支架滑动连接的切割机构，所述支撑机构包括工作台，工作台的下方设置有限位支撑板，限位支撑板与限位底座固定连接，限位支撑板的上表面固定连接有第一高度调节件；本发明结构简单，使用时通过多结构的相互配合对机器切割时产生的有害气体进行净化，其次，本发明可以对工件进行自动定位，提升激光切割机的加工效率。CN115945803ACN115945803A权利要求书1/1页1.一种精密机械加工用可对工件进行自动定位的激光切割机，包括限位底座，限位底座的上方设置有限位支架，限位底座的两端固定连接有与限位支架相对应的限位滑轨，其特征在于：所述限位底座的顶部设置有支撑机构，限位底座的底部设置有除尘机构，支撑机构的上方设置有与限位支架滑动连接的切割机构。2.根据权利要求1所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述支撑机构包括工作台，工作台的下方设置有限位支撑板，限位支撑板与限位底座固定连接，限位支撑板的上表面固定连接有第一高度调节件，第一高度调节件的顶部设置有与工作台相对应的弹性连接件，工作台的下表面两端固定连接有与弹性连接件滑动连接的限位套管。3.根据权利要求2所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述切割机构包括驱动底座，驱动底座的一侧设置有激光切割头，驱动底座的顶部固定连接有用于对激光切割头起到高度调节作用的第二高度调节件，驱动底座的两端设置有摄像头，驱动底座的上表面设置有控制器，控制器与摄像头电连接。4.根据权利要求3所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述除尘机构包括净化箱，净化箱的下表面两端设置有排气管，净化箱的顶部设置有风机，净化箱的两端设置有除尘管，除尘管靠近风机的一端设置有第二净化件，除尘管远离除尘管的一端设置有第一净化件。5.根据权利要求4所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述风机的底部固定连接有过滤网筒，过滤网筒的底部固定连接有防护罩。6.根据权利要求5所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述净化箱的上表面设置有进气罩。7.根据权利要求1所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述限位底座的内壁上设置有用于起到降噪作用的降噪管。8.根据权利要求1‑7任一所述的精密机械加工用可对工件进行自动定位的激光切割机，其特征在于：所述限位底座的下表面两端固定连接有支撑脚，支撑脚的下表面设置有用于起到防滑和减震作用的弹性防护板。2CN115945803A说明书1/4页一种精密机械加工用可对工件进行自动定位的激光切割机技术领域[0001]本发明属于激光切割机技术领域，具体涉及一种精密机械加工用可对工件进行自动定位的激光切割机。背景技术[0002]激光切割机是将从激光器发射出的激光，经光路系统，聚焦成高功率密度的激光束，激光束照射到工件表面，使工件达到熔点或沸点，同时与光束同轴的高压气体将熔化或气化金属吹走，随着光束与工件相对位置的移动，最终使材料形成切缝，从而达到切割的目的；[0003]传统的激光切割机包括工作台、驱动电机、电机、滚轮、轴承、水平计、激光切割刀、放置板、第一螺杆、连接板、第二螺杆和第三螺杆等结构，该激光切割机的优点在于，可以对工件起到切割作用；[0004]然而该激光切割机由于缺少净化结构，导致激光切割机无法对切割时产生的有害气体进行净化，不利于该激光切割机的推广和使用。发明内容[0005]本发明的目的在于提供一种精密机械加工用可对工件进行
