一种用于电线电缆的可调节绕线器.pdf

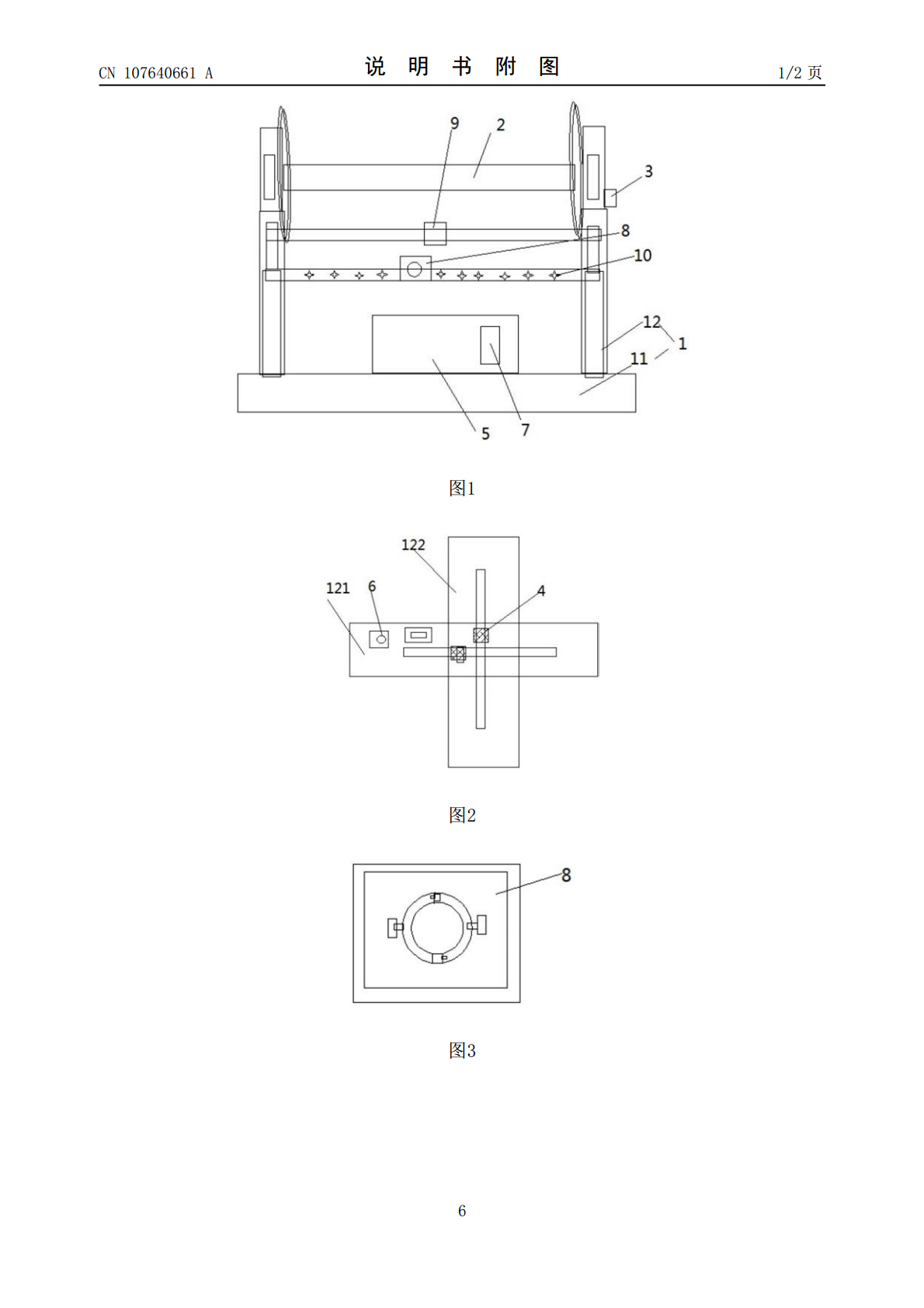

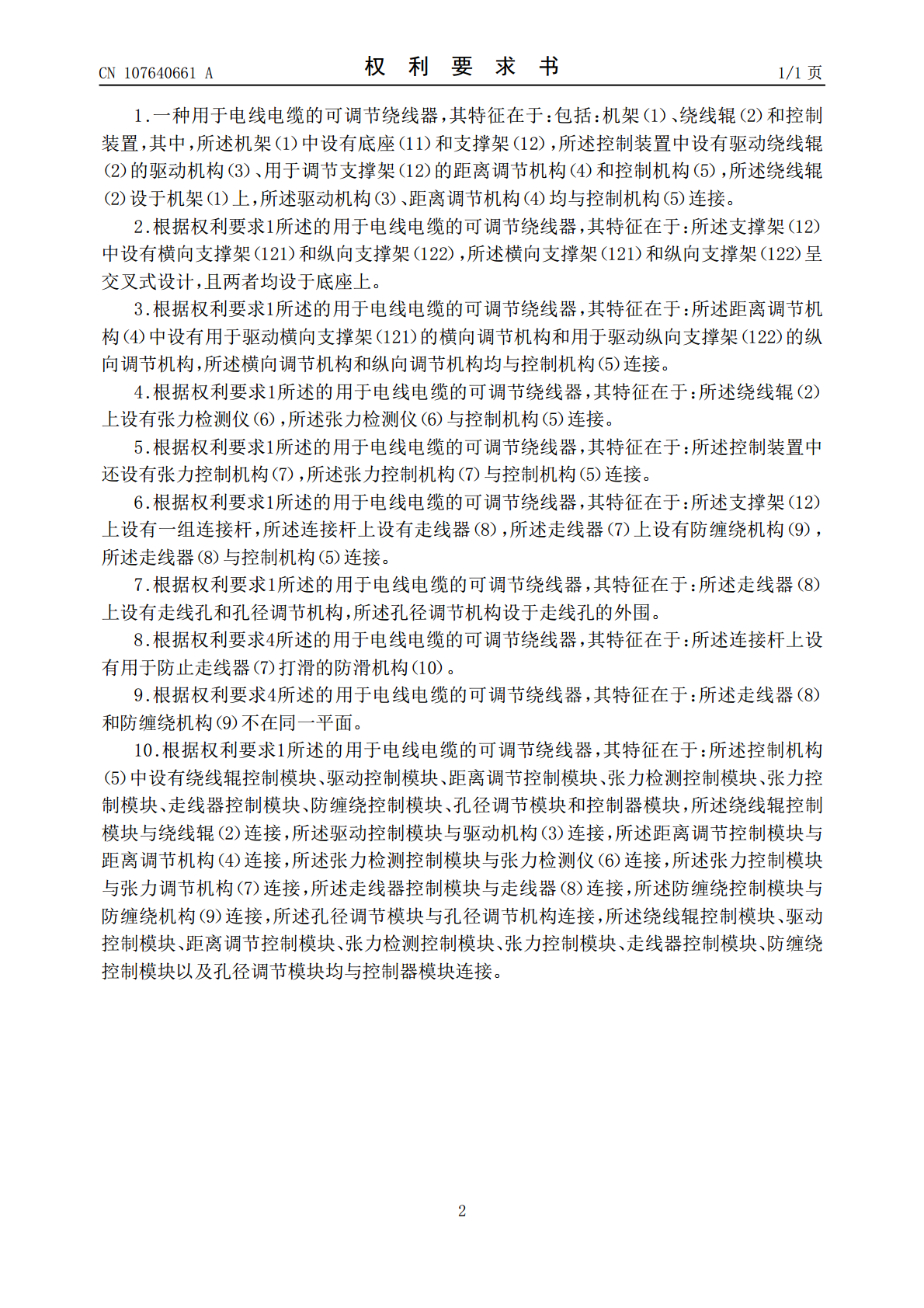

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107640661A(43)申请公布日2018.01.30(21)申请号201710772220.XB65H54/70(2006.01)(22)申请日2017.08.31(71)申请人太仓市林源电线电缆有限公司地址215400江苏省苏州市太仓市双凤镇凤岗路6号(72)发明人曹惠忠张筱磊(74)专利代理机构苏州市方略专利代理事务所(普通合伙)32267代理人马广旭(51)Int.Cl.B65H59/40(2006.01)B65H54/44(2006.01)B65H54/553(2006.01)B65H57/06(2006.01)B65H59/38(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于电线电缆的可调节绕线器(57)摘要本发明公开了一种用于电线电缆的可调节绕线器，包括：机架、绕线辊和控制装置，其中，所述机架中设有底座和支撑架，所述控制装置中设有驱动绕线辊的驱动机构、用于调节支撑架的距离调节机构和控制机构，所述绕线辊设于机架上，所述驱动机构、距离调节机构均与控制机构连接。本发明中所述的一种用于电线电缆的可调节绕线器，通过在绕线器上设置了用于调节支撑架的距离调节机构，让绕线辊上绕的电线电缆的多少能够根据实际的需求进行调节，避免出现浪费现象的发生，让其能够满足不同型号，不同大小的辊卷的需求。CN107640661ACN107640661A权利要求书1/1页1.一种用于电线电缆的可调节绕线器，其特征在于：包括：机架（1）、绕线辊（2）和控制装置，其中，所述机架（1）中设有底座（11）和支撑架（12），所述控制装置中设有驱动绕线辊（2）的驱动机构（3）、用于调节支撑架（12）的距离调节机构（4）和控制机构（5），所述绕线辊（2）设于机架（1）上，所述驱动机构（3）、距离调节机构（4）均与控制机构（5）连接。2.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述支撑架（12）中设有横向支撑架（121）和纵向支撑架（122），所述横向支撑架（121）和纵向支撑架（122）呈交叉式设计，且两者均设于底座上。3.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述距离调节机构（4）中设有用于驱动横向支撑架（121）的横向调节机构和用于驱动纵向支撑架（122）的纵向调节机构，所述横向调节机构和纵向调节机构均与控制机构（5）连接。4.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述绕线辊（2）上设有张力检测仪（6），所述张力检测仪（6）与控制机构（5）连接。5.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述控制装置中还设有张力控制机构（7），所述张力控制机构（7）与控制机构（5）连接。6.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述支撑架（12）上设有一组连接杆，所述连接杆上设有走线器（8），所述走线器（7）上设有防缠绕机构（9），所述走线器（8）与控制机构（5）连接。7.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述走线器（8）上设有走线孔和孔径调节机构，所述孔径调节机构设于走线孔的外围。8.根据权利要求4所述的用于电线电缆的可调节绕线器，其特征在于：所述连接杆上设有用于防止走线器（7）打滑的防滑机构（10）。9.根据权利要求4所述的用于电线电缆的可调节绕线器，其特征在于：所述走线器（8）和防缠绕机构（9）不在同一平面。10.根据权利要求1所述的用于电线电缆的可调节绕线器，其特征在于：所述控制机构（5）中设有绕线辊控制模块、驱动控制模块、距离调节控制模块、张力检测控制模块、张力控制模块、走线器控制模块、防缠绕控制模块、孔径调节模块和控制器模块，所述绕线辊控制模块与绕线辊（2）连接，所述驱动控制模块与驱动机构（3）连接，所述距离调节控制模块与距离调节机构（4）连接，所述张力检测控制模块与张力检测仪（6）连接，所述张力控制模块与张力调节机构（7）连接，所述走线器控制模块与走线器（8）连接，所述防缠绕控制模块与防缠绕机构（9）连接，所述孔径调节模块与孔径调节机构连接，所述绕线辊控制模块、驱动控制模块、距离调节控制模块、张力检测控制模块、张力控制模块、走线器控制模块、防缠绕控制模块以及孔径调节模块均与控制器模块连接。2CN107640661A说明书1/3页一种用于电线电缆的可调节绕线器技术领域[0001]本发明属于电力技术领域，特别涉及一种用于电线电缆的可调节绕线器。背景技术[0002]随着社会经济的快速发展，人们的生活水平和生活质量都在不断的提高，且无论是生产还是生活，人们的节奏都在不断的加快，对于农作物的生产也是如此。随着科技的不断的发展，电力领域
