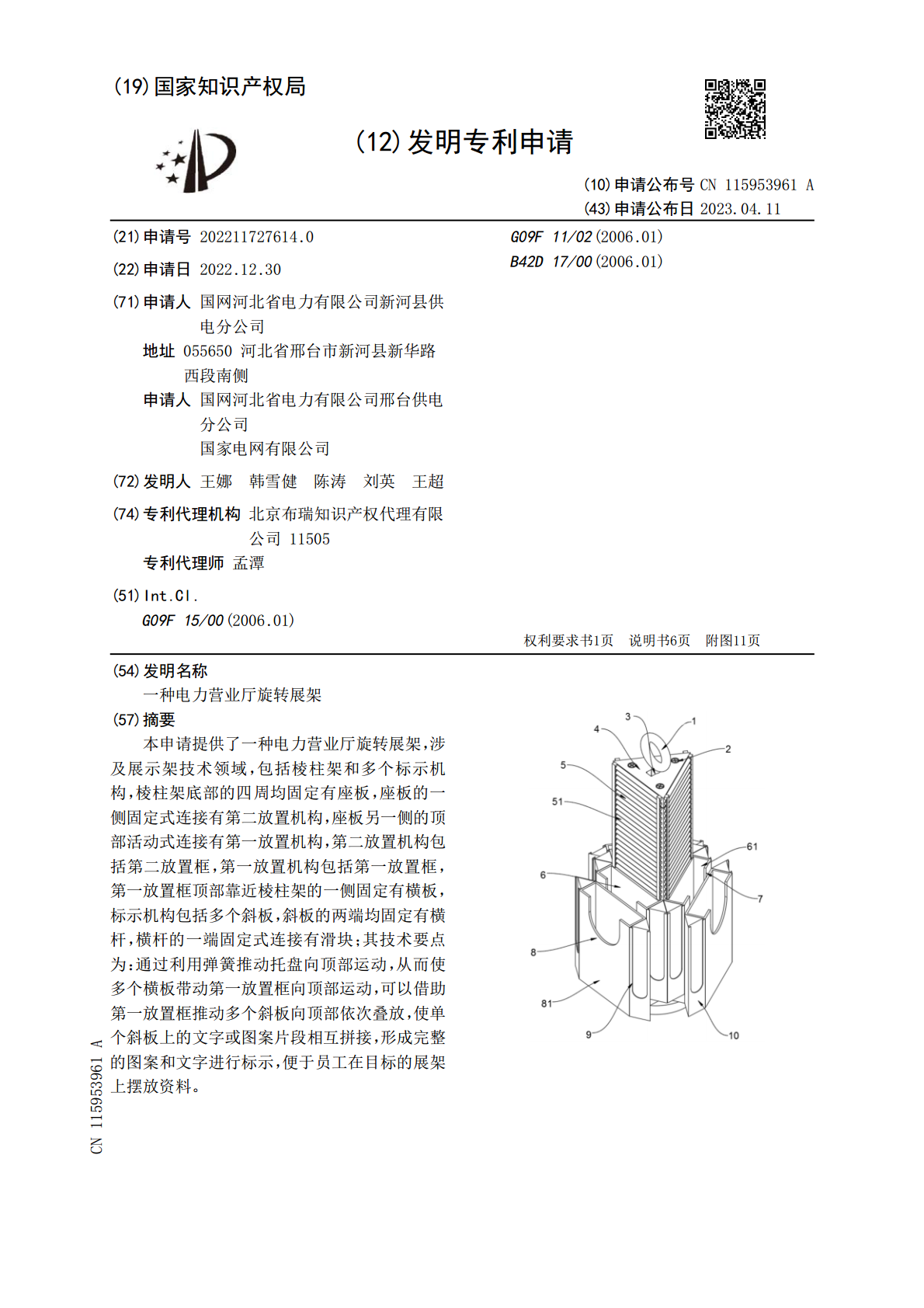

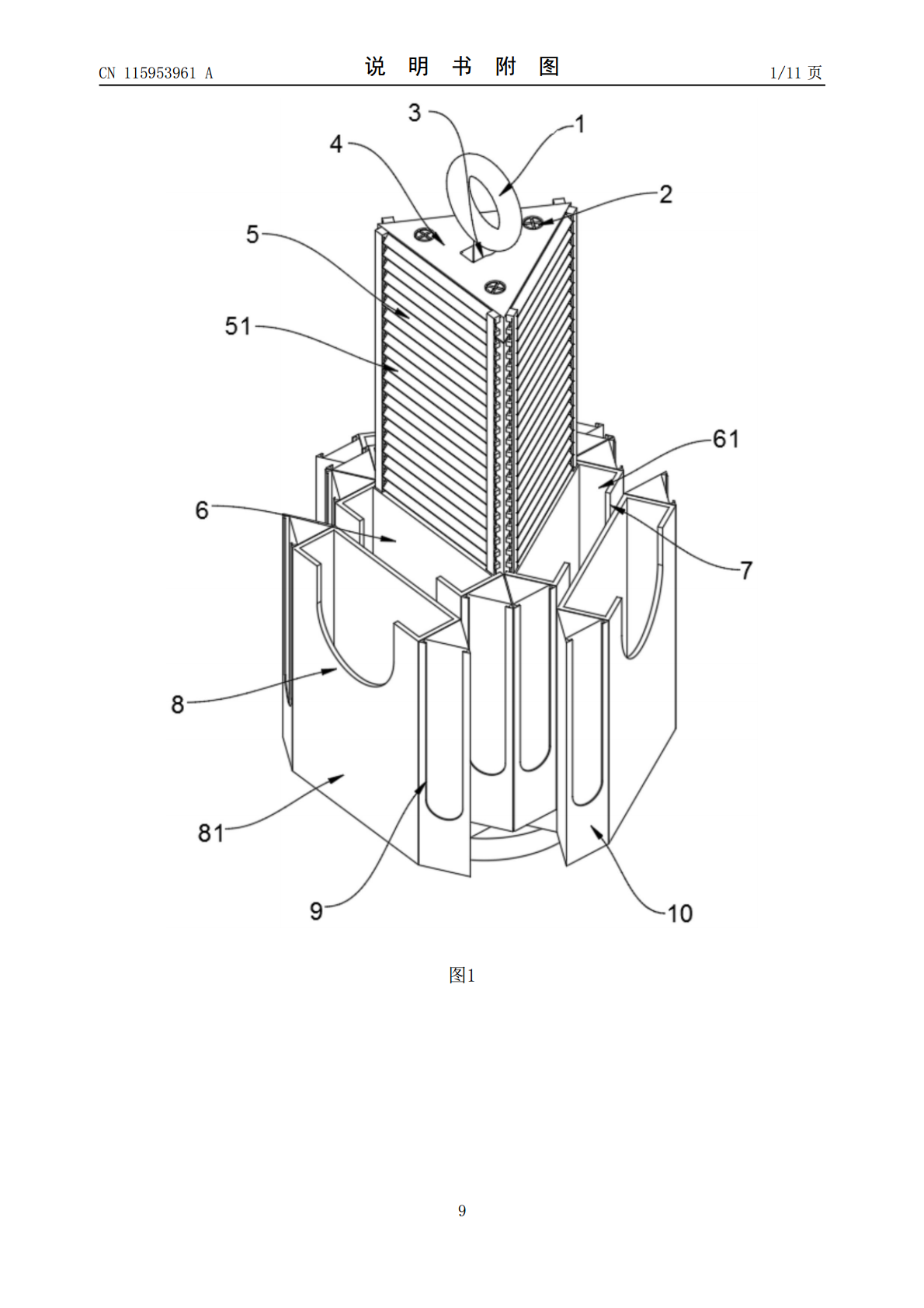

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115953961A(43)申请公布日2023.04.11(21)申请号202211727614.0G09F11/02(2006.01)(22)申请日2022.12.30B42D17/00(2006.01)(71)申请人国网河北省电力有限公司新河县供电分公司地址055650河北省邢台市新河县新华路西段南侧申请人国网河北省电力有限公司邢台供电分公司国家电网有限公司(72)发明人王娜韩雪健陈涛刘英王超(74)专利代理机构北京布瑞知识产权代理有限公司11505专利代理师孟潭(51)Int.Cl.G09F15/00(2006.01)权利要求书1页说明书6页附图11页(54)发明名称一种电力营业厅旋转展架(57)摘要本申请提供了一种电力营业厅旋转展架，涉及展示架技术领域，包括棱柱架和多个标示机构，棱柱架底部的四周均固定有座板，座板的一侧固定式连接有第二放置机构，座板另一侧的顶部活动式连接有第一放置机构，第二放置机构包括第二放置框，第一放置机构包括第一放置框，第一放置框顶部靠近棱柱架的一侧固定有横板，标示机构包括多个斜板，斜板的两端均固定有横杆，横杆的一端固定式连接有滑块；其技术要点为：通过利用弹簧推动托盘向顶部运动，从而使多个横板带动第一放置框向顶部运动，可以借助第一放置框推动多个斜板向顶部依次叠放，使单个斜板上的文字或图案片段相互拼接，形成完整的图案和文字进行标示，便于员工在目标的展架上摆放资料。CN115953961ACN115953961A权利要求书1/1页1.一种电力营业厅旋转展架，其特征在于，包括：控制机构(1)，所述控制机构(1)包括控制环(101)，所述控制环(101)的底部固定式连接有立杆(103)，所述立杆(103)的底端固定式连接有托盘(104)；棱柱架(14)，所述棱柱架(14)底部的四周均固定式连接有座板(11)，所述座板(11)的一侧固定式连接有第二放置机构(8)，所述座板(11)另一侧的顶部活动式连接有第一放置机构(6)；多个标示机构(5)，所述标示机构(5)包括多个斜板(51)，所述斜板(51)的两端均固定式连接有横杆(56)，所述横杆(56)的一端固定式连接有滑块(53)。2.如权利要求1所述的一种电力营业厅旋转展架，其特征在于：所述棱柱架(14)中心的底端固定式连接有轴杆(20)，所述轴杆(20)的外部过盈配合有轴承(17)，所述轴承(17)的外部过盈配合有限位环(18)，所述限位环(18)的底端固定式连接有底盘(12)。3.如权利要求1所述的一种电力营业厅旋转展架，其特征在于：所述第二放置机构(8)包括第二放置框(81)，所述第一放置机构(6)包括第一放置框(61)，所述第一放置框(61)顶部靠近棱柱架(14)的一侧固定式连接有横板(62)。4.如权利要求3所述的一种电力营业厅旋转展架，其特征在于：所述第二放置框(81)和第一放置框(61)的两侧均固定式连接有标记块(10)，所述第二放置框(81)和第一放置框(61)的内部均开设有第一取卸槽(7)，所述标记块(10)的内部开设有第二取卸槽(9)。5.如权利要求3所述的一种电力营业厅旋转展架，其特征在于：所述托盘(104)活动式连接在多个横板(62)的底部，所述托盘(104)的底端接触式连接有弹簧(19)，所述弹簧(19)活动式连接在棱柱架(14)的内部。6.如权利要求3所述的一种电力营业厅旋转展架，其特征在于：所述第一放置框(61)靠近棱柱架(14)一侧的表面固定式连接有两个限位滑条(63)，两个所述限位滑条(63)对称分布在横板(62)的两侧，所述棱柱架(14)的外壁加工有多个限位条槽(15)，所述限位滑条(63)滑动式连接在限位条槽(15)的内部，所述棱柱架(14)的外壁加工有多个第二收纳条槽(16)，所述横板(62)滑动式连接在第二收纳条槽(16)的内部。7.如权利要求3所述的一种电力营业厅旋转展架，其特征在于：所述立杆(103)顶部的表面固定式连接有限位块(102)，所述棱柱架(14)的顶部设置有限位盖板(4)，所述限位盖板(4)的四周均设置有螺钉(2)，所述螺钉(2)的底端与棱柱架(14)螺纹式连接，所述限位盖板(4)的内部开设有槽口(3)。8.如权利要求7所述的一种电力营业厅旋转展架，其特征在于：多个所述滑块(53)的外部滑动式连接有同一个支撑滑杆(55)，所述支撑滑杆(55)的顶端和位于顶部的滑块(53)固定式连接有同一个板条(52)，所述板条(52)的顶端与限位盖板(4)的侧壁固定式连接。9.如权利要求8所述的一种电力营业厅旋转展架，其特征在于：所述第一放置框(61)靠近棱柱架(14)一侧的内部开设有两个第一收纳条槽(13)，所述板条(52)滑动式连接在第一收纳条槽(13)
