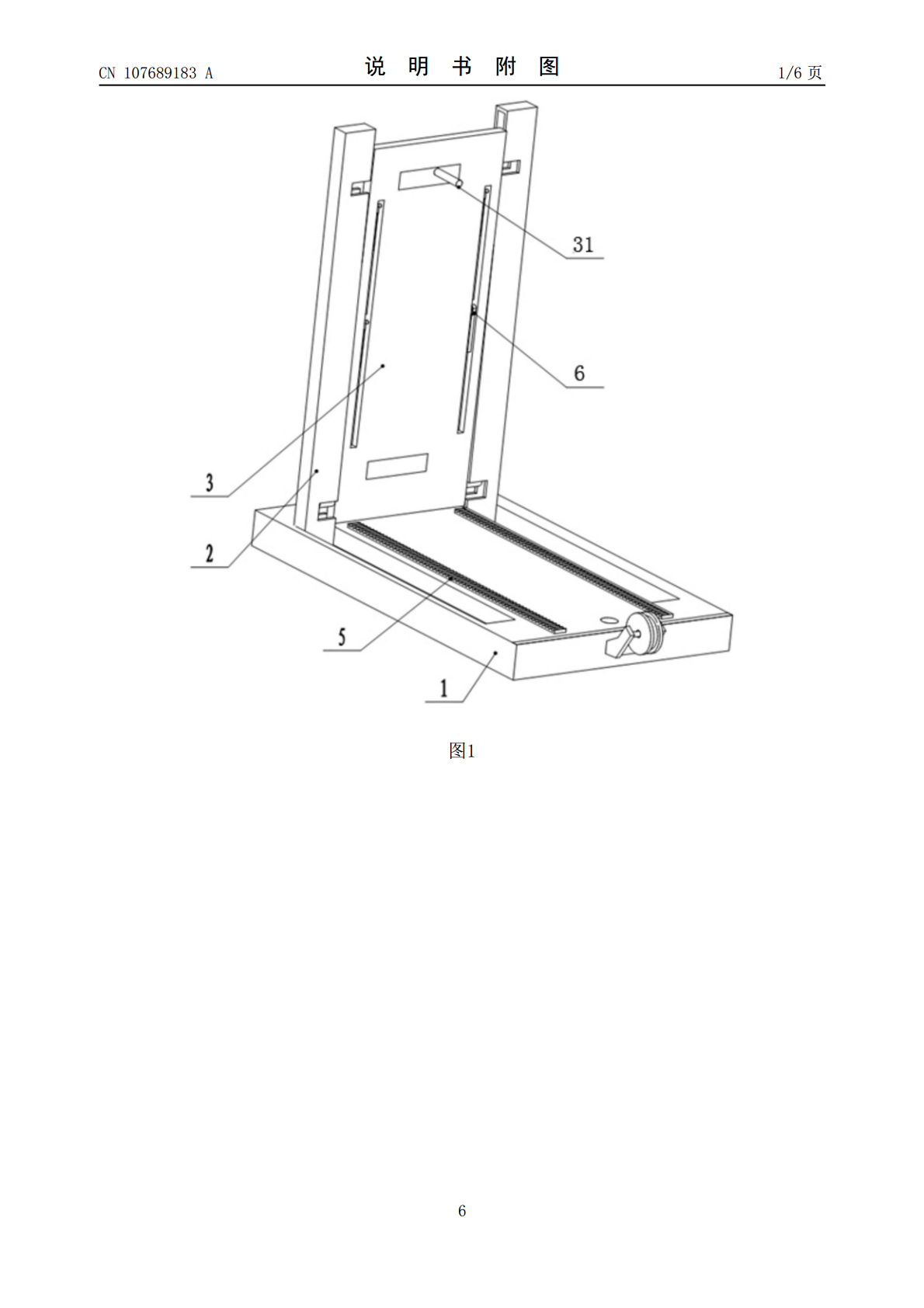

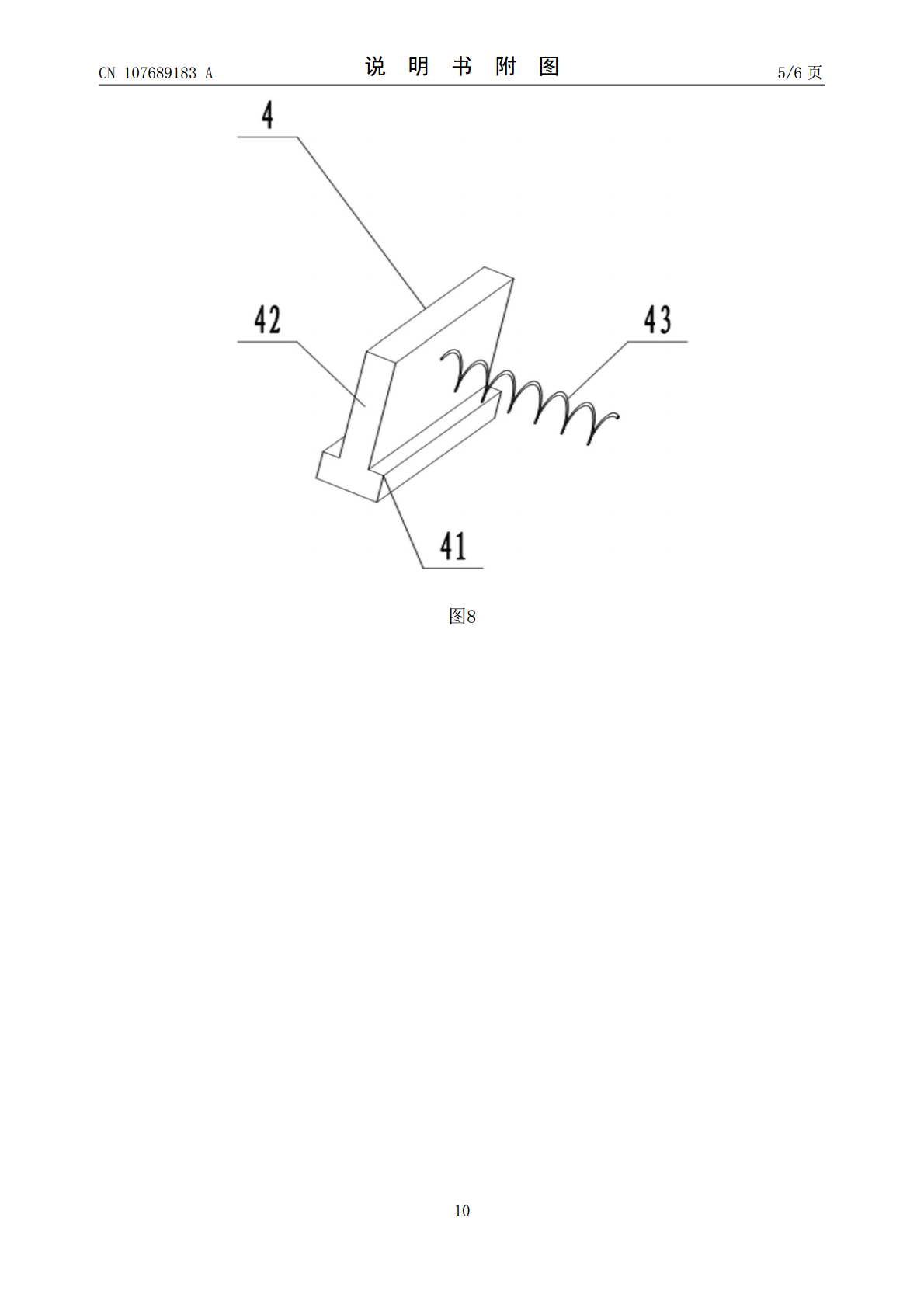

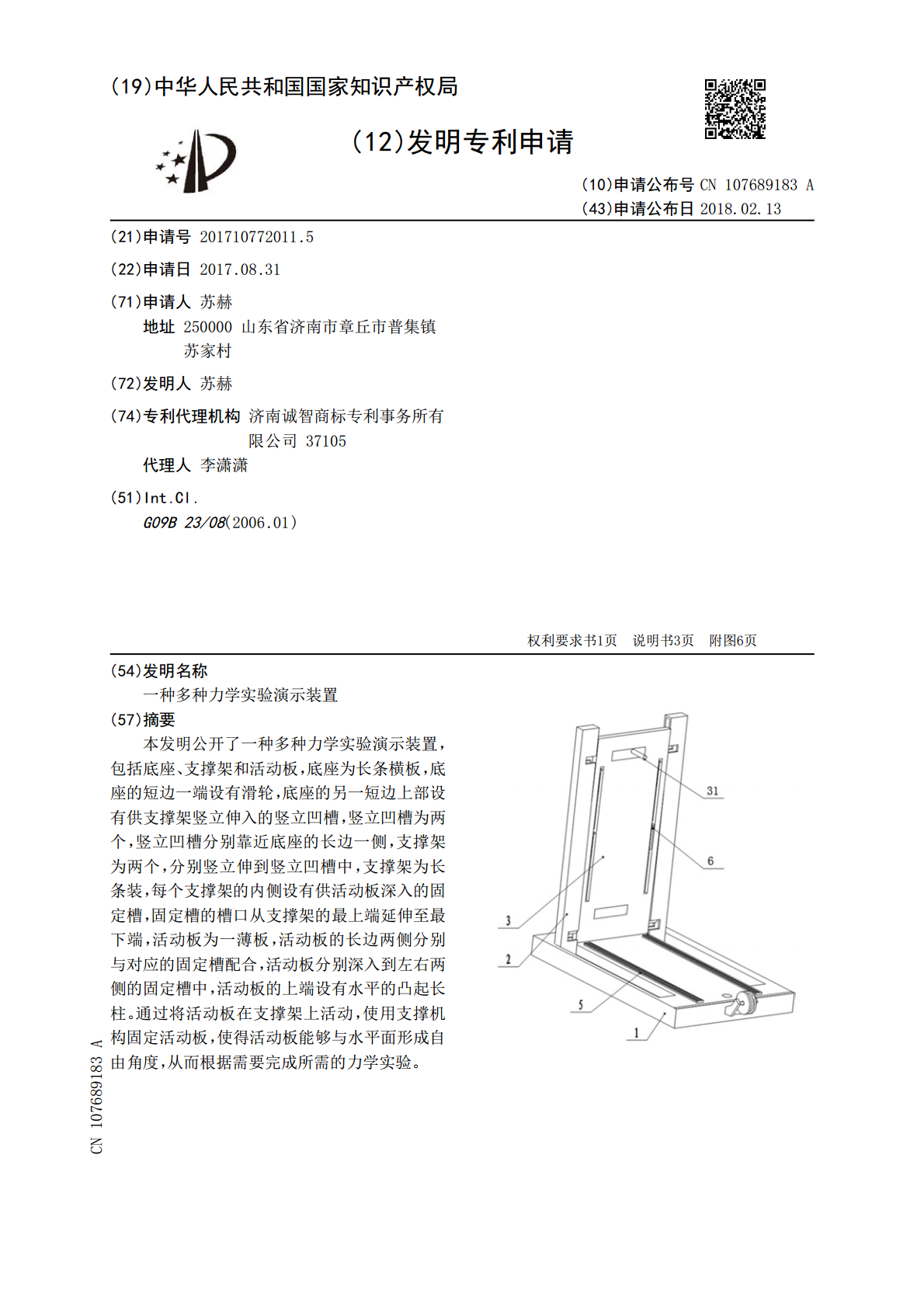

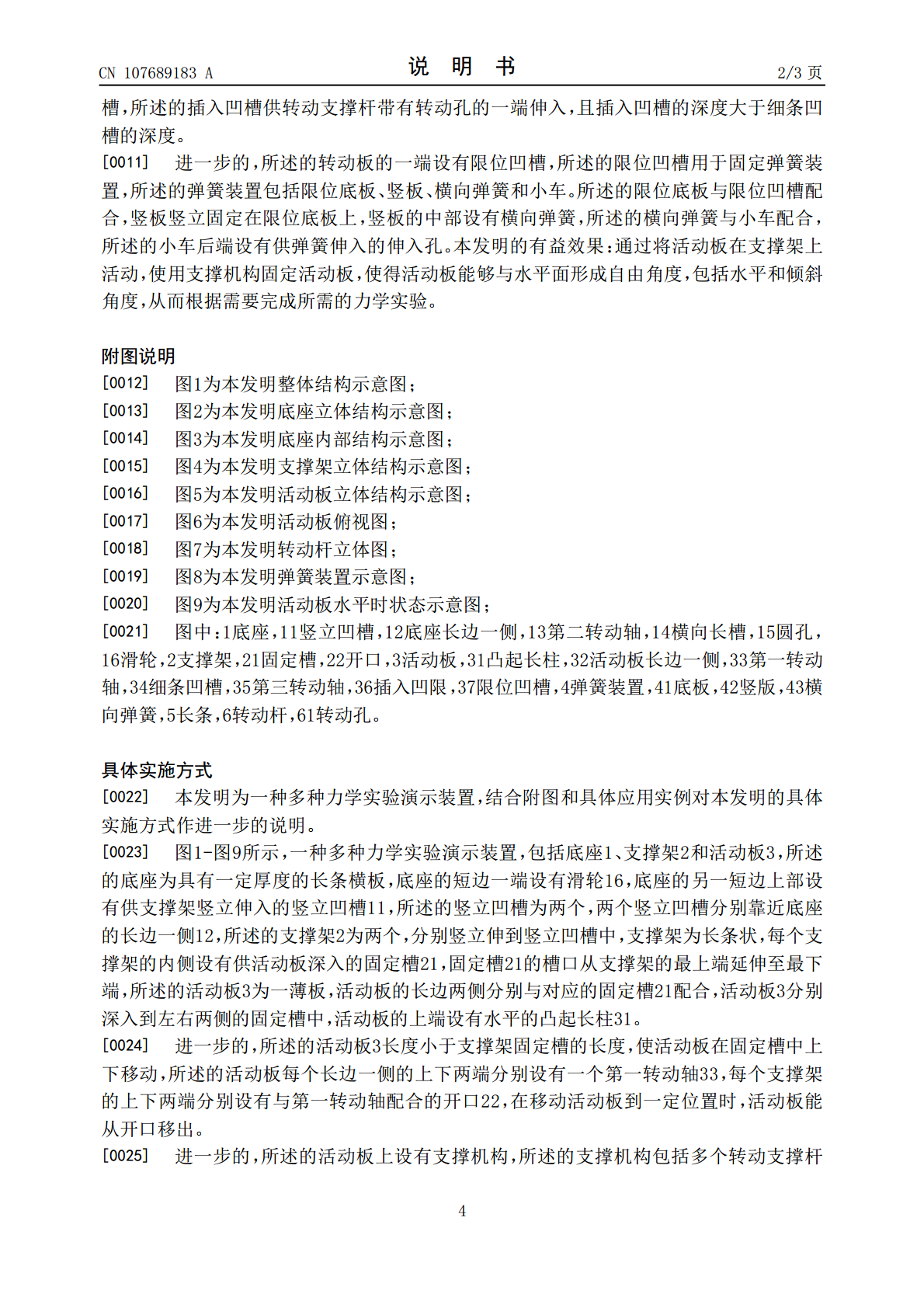

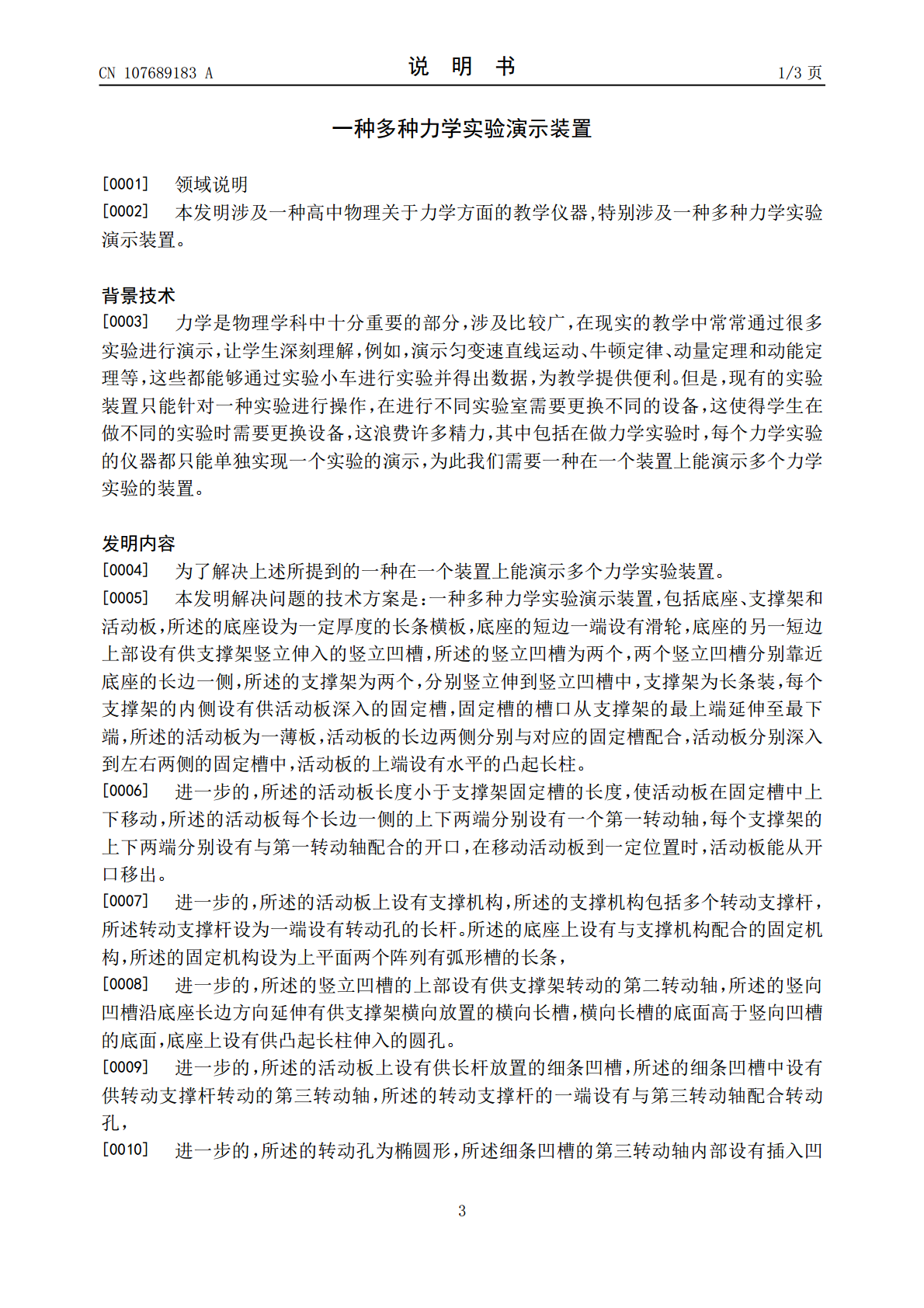

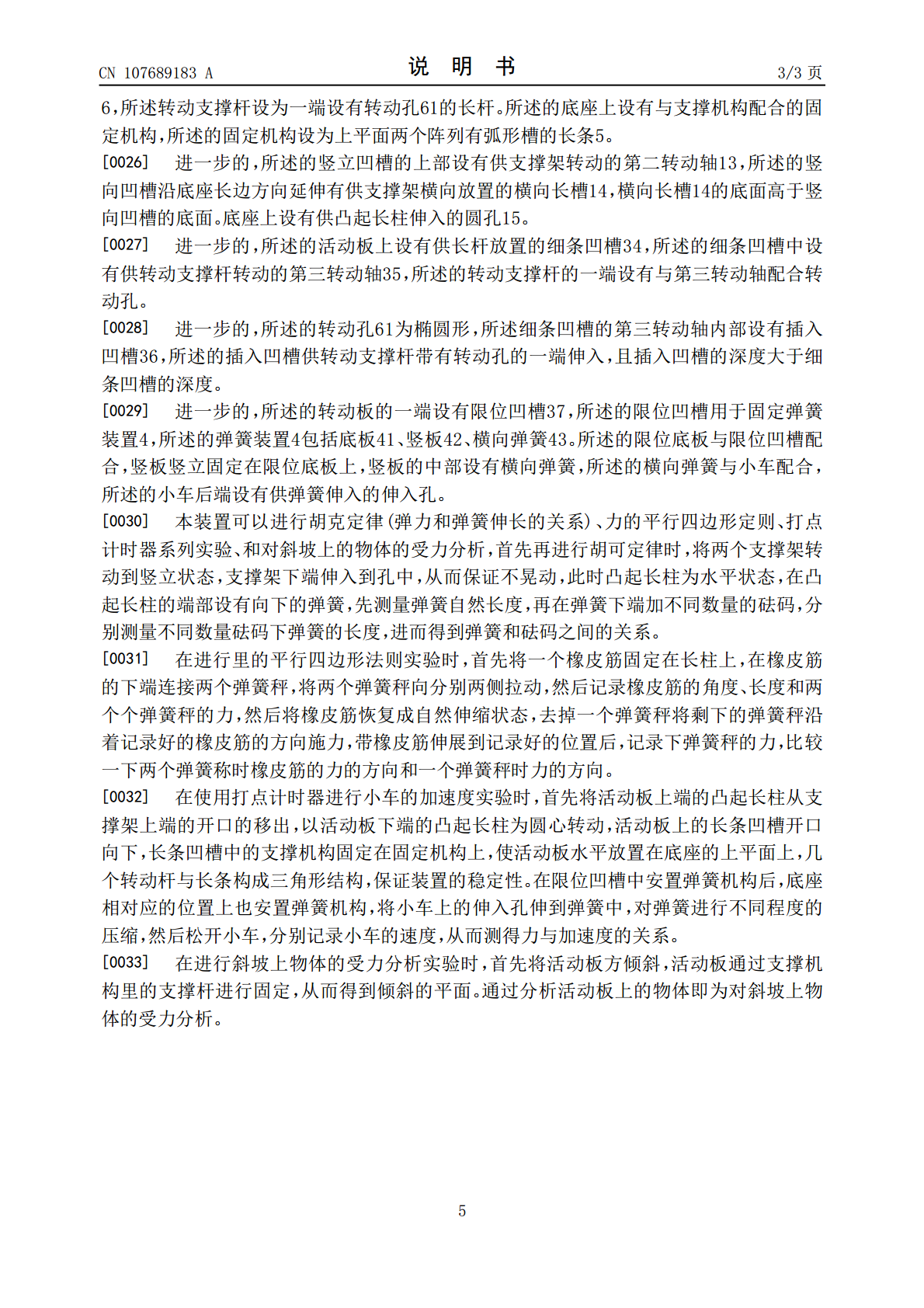

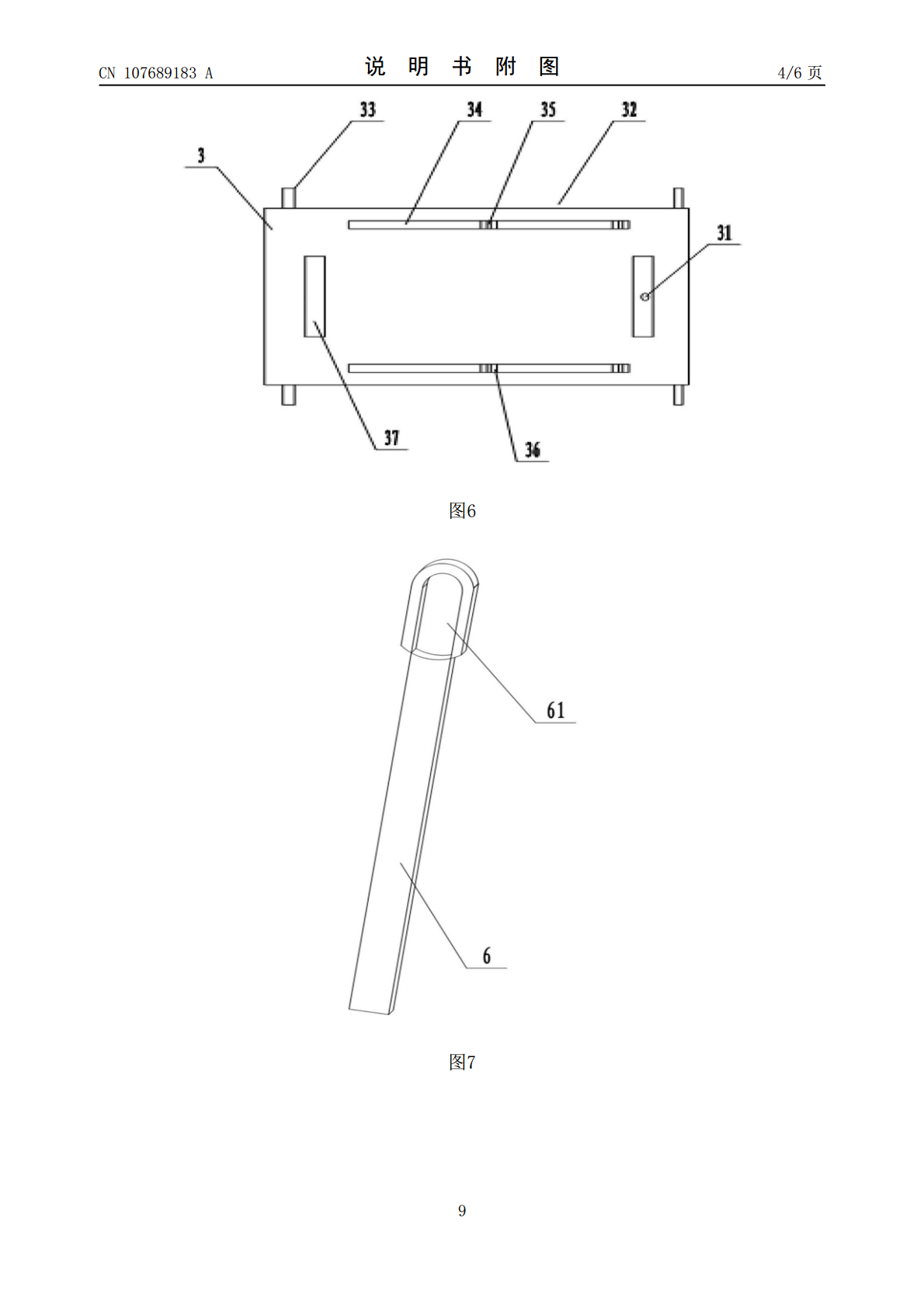

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107689183A(43)申请公布日2018.02.13(21)申请号201710772011.5(22)申请日2017.08.31(71)申请人苏赫地址250000山东省济南市章丘市普集镇苏家村(72)发明人苏赫(74)专利代理机构济南诚智商标专利事务所有限公司37105代理人李潇潇(51)Int.Cl.G09B23/08(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种多种力学实验演示装置(57)摘要本发明公开了一种多种力学实验演示装置，包括底座、支撑架和活动板，底座为长条横板，底座的短边一端设有滑轮，底座的另一短边上部设有供支撑架竖立伸入的竖立凹槽，竖立凹槽为两个，竖立凹槽分别靠近底座的长边一侧，支撑架为两个，分别竖立伸到竖立凹槽中，支撑架为长条装，每个支撑架的内侧设有供活动板深入的固定槽，固定槽的槽口从支撑架的最上端延伸至最下端，活动板为一薄板，活动板的长边两侧分别与对应的固定槽配合，活动板分别深入到左右两侧的固定槽中，活动板的上端设有水平的凸起长柱。通过将活动板在支撑架上活动，使用支撑机构固定活动板，使得活动板能够与水平面形成自由角度，从而根据需要完成所需的力学实验。CN107689183ACN107689183A权利要求书1/1页1.一种多种力学实验演示装置，其特征在于，包括底座、支撑架和活动板，所述的底座设为一定厚度的长条横板，底座的短边一端设有滑轮，底座的另一短边上部设有供支撑架竖立伸入的竖立凹槽，所述的竖立凹槽为两个，两个竖立凹槽分别靠近底座的长边一侧，所述的支撑架为两个，支撑架分别竖立伸到竖立凹槽中，支撑架为长条装，每个支撑架的内侧设有供活动板深入的固定槽，固定槽的槽口从支撑架的最上端延伸至最下端，所述的活动板为一薄板，活动板的长边两侧分别与对应的固定槽配合，活动板分别深入到左右两侧的固定槽中，活动板的上端设有水平的凸起长柱。2.根据权利要求1所述的一种多种力学实验装置，其特征在于，所述的活动板长度小于支撑架固定槽的长度，使活动板在固定槽中上下移动，所述的活动板每个长边一侧的上下两端分别设有一个第一转动轴，每个支撑架的上下两端分别设有与第一转动轴配合的开口，在移动活动板到一定位置时，活动板能从开口移出。3.根据权利要求1所述的一种多种力学实验演示装置，其特征在于，所述的活动板上设有支撑机构，所述的支撑机构包括多个转动支撑杆，所述转动支撑杆设为一端设有转动孔的长杆，所述的底座上设有与支撑机构配合的固定机构，所述的固定机构设为上平面两个阵列有弧形槽的长条。4.根据权利要求1所述的一种多种力学实验装置，其特征在于，所述的竖立凹槽的上部设有供支撑架转动的第二转动轴，所述的竖向凹槽沿底座长边方向延伸有供支撑架横向放置的横向长槽，横向长槽的底面高于竖向凹槽的底面，底座上设有供凸起长柱伸入的圆孔。5.根据权利要求1所述的一种多种力学实验演示装置，其特征在于，所述的活动板上设有供长杆放置的细条凹槽，所述的细条凹槽中设有供转动支撑杆转动的第三转动轴，所述的转动支撑杆的一端设有与第三转动轴配合转动孔。6.根据权利要求5所述的一种多种力学实验装置，其特征在于，所述的转动孔为椭圆形，所述细条凹槽的第三转动轴内部设有插入凹槽，所述的插入凹槽供转动支撑杆带有转动孔的一端伸入，且插入凹槽的深度大于细条凹槽的深度。7.根据权利要求6所述的一种多种力学实验装置，其特征在于，所述的转动板的一端设有限位凹槽，所述的限位凹槽用于固定弹簧装置，所述的弹簧装置包括限位底板、竖板和横向弹簧，所述的限位底板与限位凹槽配合，竖板竖立固定在限位底板上，竖板的中部设有横向弹簧，所述的横向弹簧与小车配合。2CN107689183A说明书1/3页一种多种力学实验演示装置[0001]领域说明[0002]本发明涉及一种高中物理关于力学方面的教学仪器,特别涉及一种多种力学实验演示装置。背景技术[0003]力学是物理学科中十分重要的部分，涉及比较广，在现实的教学中常常通过很多实验进行演示，让学生深刻理解，例如，演示匀变速直线运动、牛顿定律、动量定理和动能定理等，这些都能够通过实验小车进行实验并得出数据，为教学提供便利。但是，现有的实验装置只能针对一种实验进行操作，在进行不同实验室需要更换不同的设备，这使得学生在做不同的实验时需要更换设备，这浪费许多精力，其中包括在做力学实验时，每个力学实验的仪器都只能单独实现一个实验的演示，为此我们需要一种在一个装置上能演示多个力学实验的装置。发明内容[0004]为了解决上述所提到的一种在一个装置上能演示多个力学实验装置。[0005]本发明解决问题的技术方案是：一种多种力学实验演示装置，包括底座、支撑架和活动板，所述的底座设为一定厚度的长条
