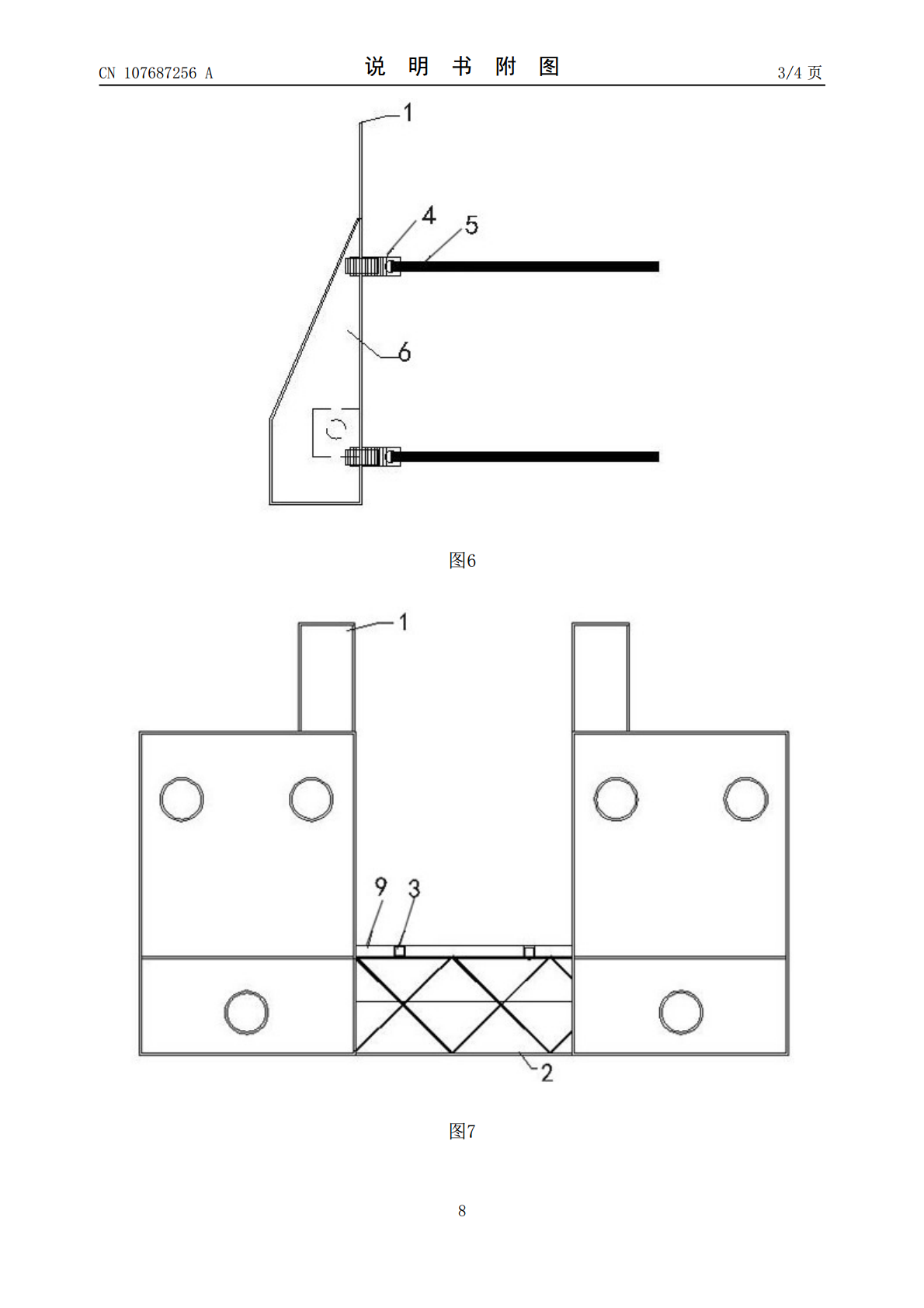

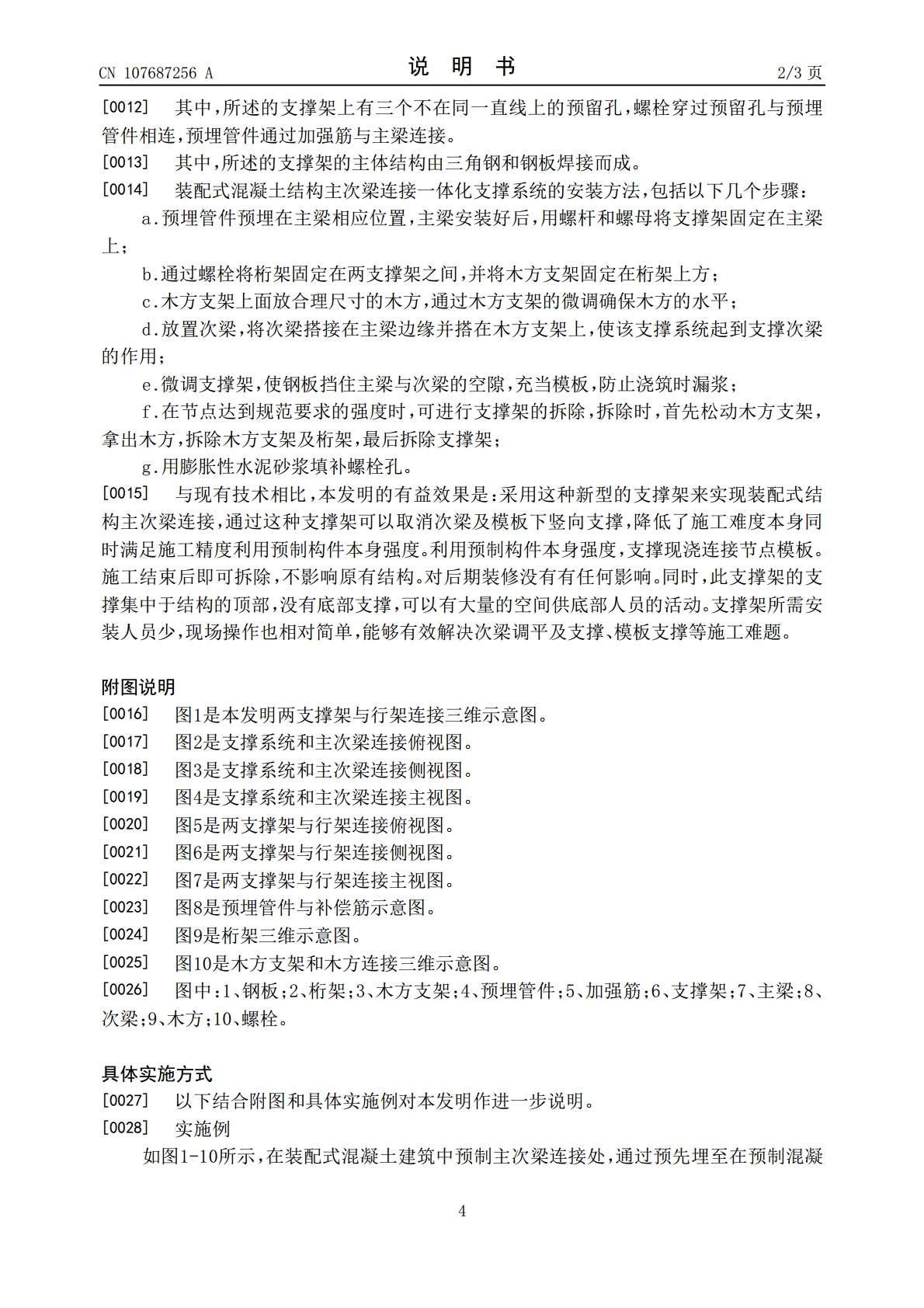

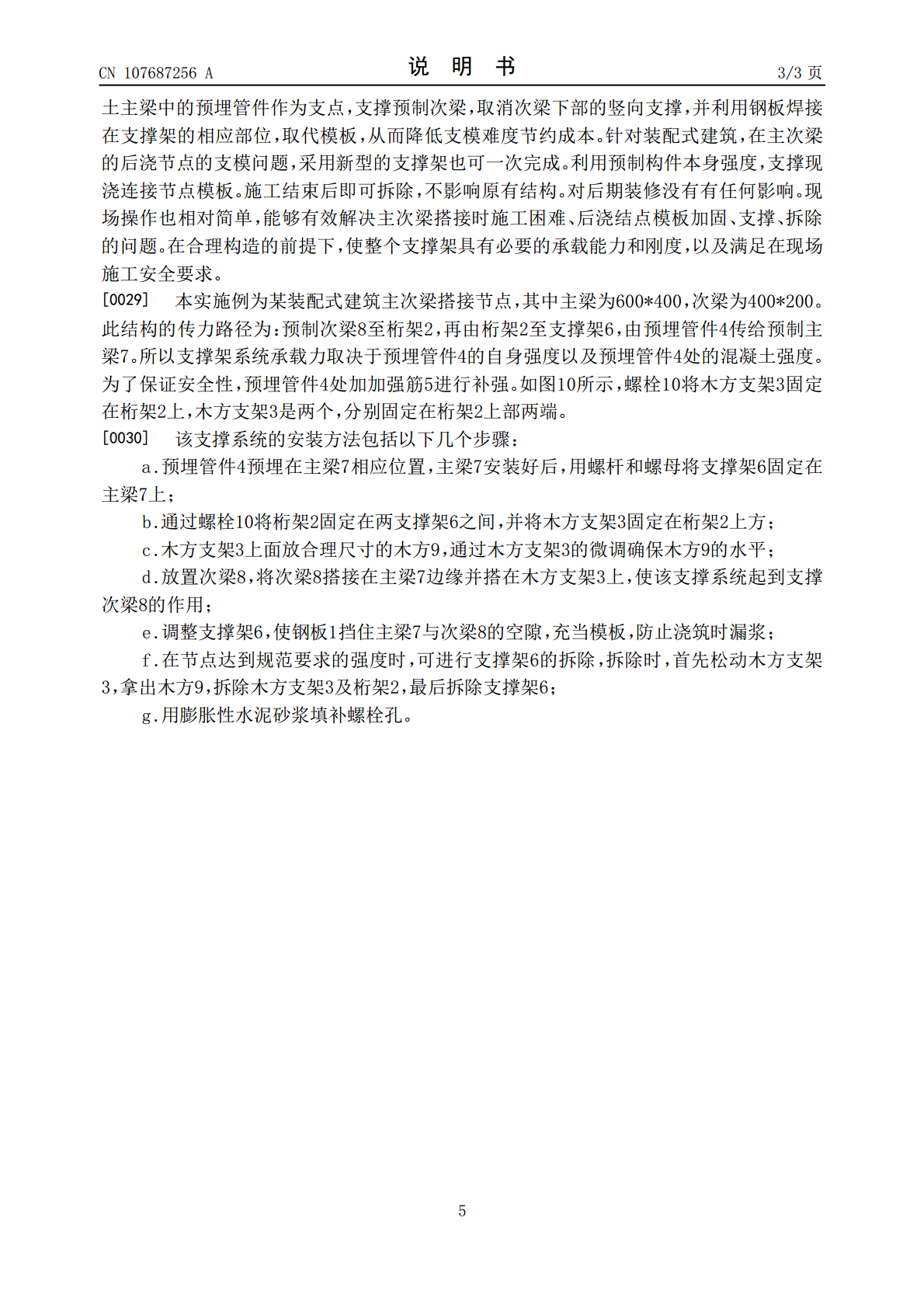

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107687256A(43)申请公布日2018.02.13(21)申请号201710954323.8(22)申请日2017.10.13(71)申请人沈阳建筑大学地址110168辽宁省沈阳市浑南区浑南东路9号(72)发明人孟宪宏夏程毕佳男(74)专利代理机构沈阳之华益专利事务所有限公司21218代理人黄英华(51)Int.Cl.E04G13/04(2006.01)权利要求书1页说明书3页附图4页(54)发明名称装配式混凝土结构主次梁连接一体化支撑系统及安装方法(57)摘要本发明涉及一种装配式混凝土结构主次梁连接一体化支撑系统，包括钢板（1）、桁架（2）、木方支架（3）、预埋管件（4）、支撑架（6），所述的桁架（2）的上部设有木方支架（3），木方支架（3）用于支撑木方（9），桁架（2）的两侧与两个支撑架（6）相连，支撑架（6）上设有若干预埋管件（4），预埋管件（4）与加强筋（5）连接。本发明的有益效果是：采用这种新型的支撑架来实现装配式结构主次梁连接，通过这种支撑架可以取消次梁及模板下竖向支撑，降低了施工难度本身同时满足施工精度利用预制构件本身强度。CN107687256ACN107687256A权利要求书1/1页1.装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：包括钢板（1）、桁架（2）、木方支架（3）、预埋管件（4）、支撑架（6），所述的桁架（2）的上部设有木方支架（3），木方支架（3）用于支撑木方（9），桁架（2）的两侧与两个支撑架（6）相连，支撑架（6）上设有若干预埋管件（4），预埋管件（4）与加强筋（5）连接。2.根据权利要求1所述的装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：所述的桁架（2）为钢板焊接而成的长方体结构，两个支撑架（6）与桁架（2）通过螺栓（10）连接，负责支撑次梁（8）。3.根据权利要求1所述的装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：所述的木方支架（3）为两个槽钢，木方支架（3）通过螺栓（10）分别固定在桁架（2）的上部两端，用来支撑、固定木方（9），同时通过对螺栓（10）进行微调来保证次梁（8）的标高及水平。4.根据权利要求1所述的装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：所述的预埋管件（4）预埋于预制混凝土主梁（7）中，预埋管件（4）通过螺栓（10）与支撑架（6）连接，用于将支撑架（6）固定在预制混凝土主梁（7）上。5.根据权利要求1所述的装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：所述的加强筋（5）为U型筋，U型筋的U型连接处与预埋管件（4）固定相连。6.根据权利要求1所述的装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：所述的支撑架（6）上有三个不在同一直线上的预留孔，螺栓（10）穿过预留孔与预埋管件（4）相连，预埋管件（4）通过加强筋（5）与主梁（7）连接。7.根据权利要求1所述的装配式混凝土结构主次梁连接一体化支撑系统，其特征在于：所述的支撑架（6）的主体结构由三角钢和钢板焊接而成。8.装配式混凝土结构主次梁连接一体化支撑系统的安装方法，其特征在于：包括以下几个步骤：a.预埋管件（4）预埋在主梁（7）相应位置，主梁（7）安装好后，用螺杆和螺母将支撑架（6）固定在主梁（7）上；b.通过螺栓（10）将桁架（2）固定在两支撑架（6）之间，并将木方支架（3）固定在桁架（2）上方；c.木方支架（3）上面放合理尺寸的木方（9），通过木方支架（3）的微调确保木方（9）的水平；d.放置次梁（8），将次梁（8）搭接在主梁（7）边缘并搭在木方支架（3）上，使该支撑系统起到支撑次梁（8）的作用；e.调整支撑架（6），使钢板（1）挡住主梁（7）与次梁（8）的空隙，充当模板，防止浇筑时漏浆；f.在节点达到规范要求的强度时，可进行支撑架（6）的拆除，拆除时，首先松动木方支架（3），拿出木方（9），拆除木方支架（3）及桁架（2），最后拆除支撑架（6）；g.用膨胀性水泥砂浆填补螺栓孔。2CN107687256A说明书1/3页装配式混凝土结构主次梁连接一体化支撑系统及安装方法技术领域[0001]本发明涉及一种新型的梁的支撑系统，特别是一种装配式混凝土结构主次梁连接一体化支撑系统及安装方法。背景技术[0002]随着装配式建筑的日益发展，装配式建筑的各构件连接也将变得频繁且重要。在装配式建筑结构构件连接中，主次梁连接是一种十分常见的存在。在这种连接形式中，次梁的一端搁置在主梁的边缘，次梁的的上方由吊车吊起，底部进行竖向支撑，通过部分现浇主次梁及节点区的混凝土实现整体连接。[0003]而主次梁连接节点主要存在三个问题:第一，次梁调直与水平问题。在实际结构搭接时，由于次梁很重以及吊车晃动、施工人员
