一种多功能工具箱.pdf

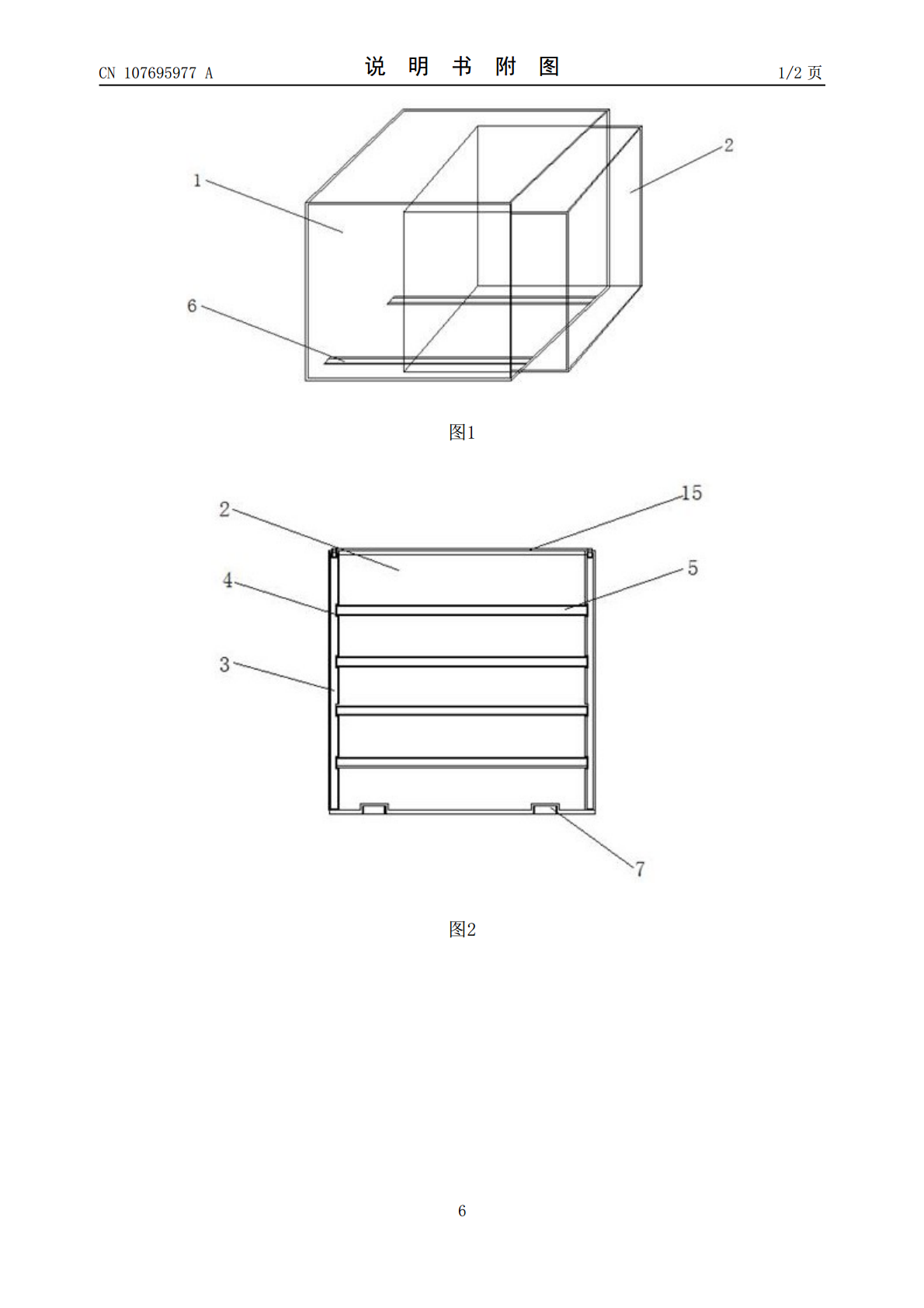

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107695977A(43)申请公布日2018.02.16(21)申请号201711123418.1(22)申请日2017.11.14(71)申请人国网山东省电力公司烟台供电公司地址264000山东省烟台市芝罘区解放路158号申请人国家电网公司(72)发明人韩振兴徐福祥杨洋于晓肖峰(74)专利代理机构烟台双联专利事务所(普通合伙)37225代理人张媛媛(51)Int.Cl.B25H3/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种多功能工具箱(57)摘要本发明公开了一种多功能工具箱，包括壳体和活动安装于壳体内部的箱架，壳体底端内壁上开设有滑槽，滑槽为两个，且两个滑槽分别位于壳体底端两侧，箱架底端固定安装有滑块，且滑块为两个，两个滑块分别与两个滑槽相适配，箱体为长方体结构，箱架包括支撑架、安装板和底板，支撑架为四个，且四个支撑架固定焊接在底板四周，支撑架包括第一支架和第二支架，四个第一支架的一端均固定焊接有铰链的一端，四个铰链另一端均固定焊接第二支架，四个第一支架和第二支架相互不接触。本发明能够便于存放各种大小的工具，且能够给使用者当凳子使用，满足使用者需求，结构简单，使用方便。CN107695977ACN107695977A权利要求书1/1页1.一种多功能工具箱，包括壳体（1）和活动安装于壳体（1）内部的箱架（2），其特征在于，壳体（1）底端内壁上开设有滑槽（6），滑槽（6）为两个，且两个滑槽（6）分别位于壳体（1）底端两侧，箱架（2）底端固定安装有滑块（7），且滑块（7）为两个，两个滑块（7）分别与两个滑槽（6）相适配，箱体（2）为长方体结构，箱架（2）包括支撑架（3）、安装板（5）和底板，支撑架（3）为四个，且四个支撑架（3）固定焊接在底板四周，支撑架（3）包括第一支架（11）和第二支架（10），四个第一支架（11）的一端均固定焊接有铰链（12）的一端，四个铰链（12）另一端均固定焊接第二支架（10），四个第一支架（11）和第二支架（10）相互不接触，四个第一支架（11）的底端和第二支架（10）的顶端上均开设有第一凹槽（13），第一支架（11）和第二支架（10）上两个第一凹槽（13）相互靠近的一端均为开口，四个支撑架（3）之间活动安装有安装板（5），且安装板（5）位于底板的上方，安装板（5）上表面开设有第二凹槽（9）和第三凹槽（8），第二凹槽（9）和第三凹槽（8）分别位于安装板（5）不相邻的两端上，且第二凹槽（9）和第三凹槽（8）均与第一支架（11）和第二支架（10）相适配，安装板（5）上与第二凹槽（9）和第三凹槽（8）垂直的两端均固定安装有卡块（14），两个卡块（14）分别与第一凹槽（13）相适配。2.根据权利要求1一种多功能工具箱，其特征在于，壳体（1）侧面设置有开口，开口上通过卡扣活动安装有扣盖。3.根据权利要求1一种多功能工具箱，其特征在于，安装板（5）底端等距离间隔开设有第三凹槽，第三凹槽顶端固定焊接有安装块，安装块上活动安装有挂钩。4.根据权利要求1一种多功能工具箱，其特征在于，安装板（5）顶端开设有矩形槽，矩形槽底端内壁上开设有卡位方槽，卡位方槽内壁上活动安装有转动杆，转动杆等距离间隔安装在卡位方槽上。5.根据权利要求1一种多功能工具箱，其特征在于，四个支撑架（3）的顶端活动安装有箱盖（4），箱盖（4）底端开设有第四凹槽，第四凹槽四角位置开设有卡槽，卡槽与支撑架（3）相适配。6.根据权利要求1一种多功能工具箱，其特征在于，在壳体（1）的一侧固定安装有把手，把手位于壳体（1）上相对于壳体开口处的一侧。7.根据权利要求1一种多功能工具箱，其特征在于，两个滑槽（6）远离开口的一端固定安装有伸缩电机，伸缩电机的输出轴固定连接伸缩杆，伸缩杆远离伸缩电机一端与滑块（7）相接触，伸缩电机的输入端电性连接控制器的输出端。2CN107695977A说明书1/3页一种多功能工具箱技术领域[0001]本发明涉及工具箱技术领域，尤其涉及一种多功能工具箱。背景技术[0002]目前，手动工具或者电动工具或配件在人们日常生活中开始日益普及，每户家庭或者是工作中都有可能用到手动或电动工具，使得各种手动或电动工具几乎成为了必须品,因此各类放置工具的工具箱也越来越多,一般的手动或者电动工具或配件是装在普通的工具箱里，大部分的工具箱都只提供蓄藏工具和配件的功能。当使用者工作时，需要从这些工具箱中取出要用的工具或配件，目前的工具箱拿取工具浪费使用者的大量时间及需要更多的空间蓄藏这些工具，且结构复杂,体积大,而且重量重，无法拆卸，不能满足各种型号的工具存放，给使用带来不便，同时，现有的工具箱在使用时，功能比较单一，往往在操作工具时，使用者操作比较
