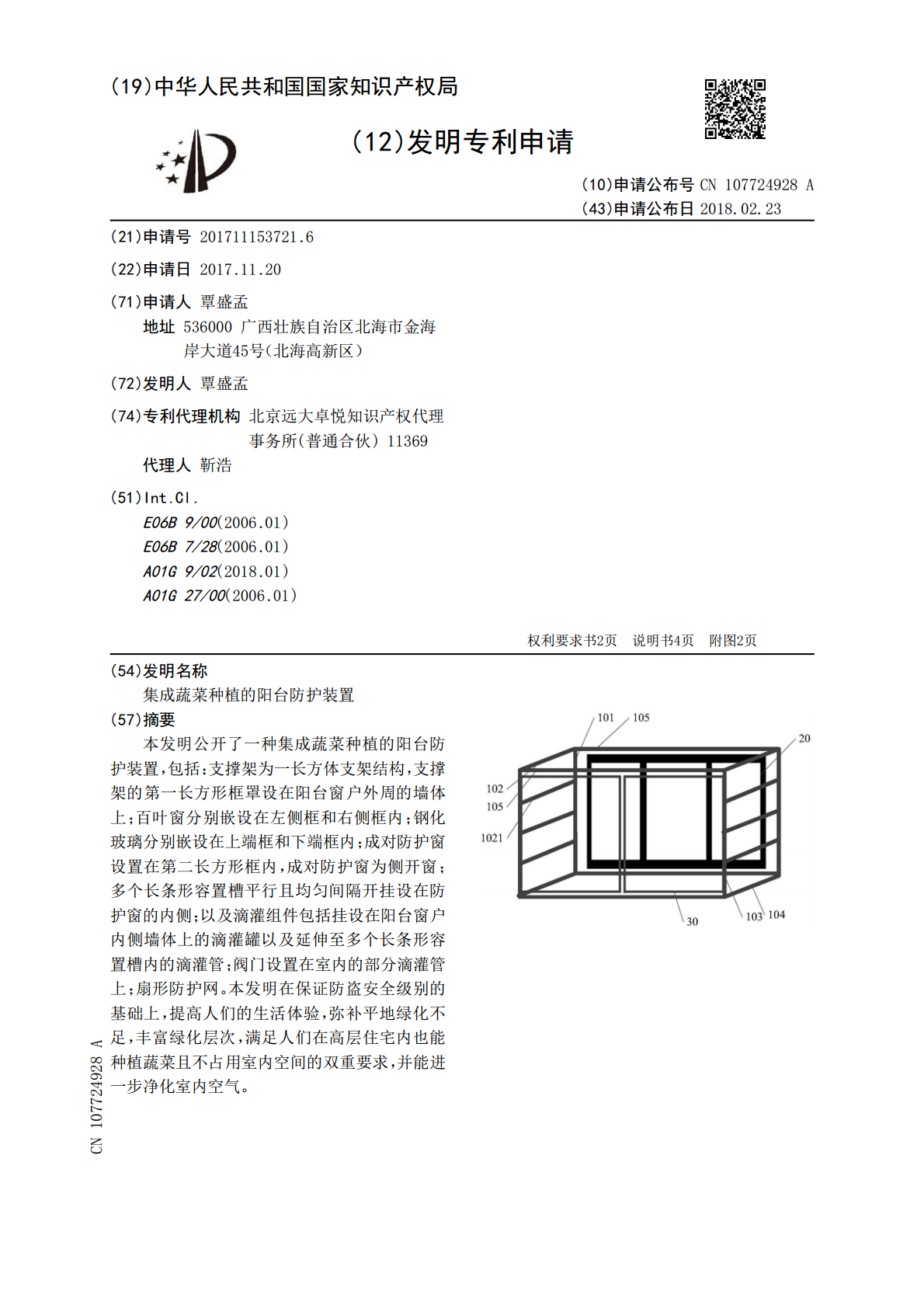

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107724928A(43)申请公布日2018.02.23(21)申请号201711153721.6(22)申请日2017.11.20(71)申请人覃盛孟地址536000广西壮族自治区北海市金海岸大道45号（北海高新区）(72)发明人覃盛孟(74)专利代理机构北京远大卓悦知识产权代理事务所(普通合伙)11369代理人靳浩(51)Int.Cl.E06B9/00(2006.01)E06B7/28(2006.01)A01G9/02(2018.01)A01G27/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称集成蔬菜种植的阳台防护装置(57)摘要本发明公开了一种集成蔬菜种植的阳台防护装置，包括：支撑架为一长方体支架结构，支撑架的第一长方形框罩设在阳台窗户外周的墙体上；百叶窗分别嵌设在左侧框和右侧框内；钢化玻璃分别嵌设在上端框和下端框内；成对防护窗设置在第二长方形框内，成对防护窗为侧开窗；多个长条形容置槽平行且均匀间隔开挂设在防护窗的内侧；以及滴灌组件包括挂设在阳台窗户内侧墙体上的滴灌罐以及延伸至多个长条形容置槽内的滴灌管；阀门设置在室内的部分滴灌管上；扇形防护网。本发明在保证防盗安全级别的基础上，提高人们的生活体验，弥补平地绿化不足，丰富绿化层次，满足人们在高层住宅内也能种植蔬菜且不占用室内空间的双重要求，并能进一步净化室内空气。CN107724928ACN107724928A权利要求书1/2页1.一种集成蔬菜种植的阳台防护装置，其特征在于，包括：支撑架，其为一由多根金属杆焊接成的长方体支架结构，所述支撑架的第一长方形框罩设在阳台窗户外周的墙体上；百叶窗，其分别嵌设在所述第一长方形框两侧的左侧框和右侧框内；钢化玻璃，其分别嵌设在所述第一长方形框上方和下方的上端框和下端框内；成对防护窗，其设置在正对所述第一长方形框的第二长方形框内，所述成对防护窗为可朝向室外方向旋转开启的侧开窗；多个长条形容置槽，其平行且均匀间隔开挂设在所述防护窗的内侧，且所述多个长条形容置槽的开口朝向第一长方形框侧倾斜不超过35度角度，所述多个长条形容置槽与阳台窗户的最短距离为35cm，且所述多个长条形容置槽内可拆卸的嵌入式设置多个种植盆；滴灌组件，其包括滴灌罐，其挂设在阳台窗户内侧的墙体上，且所述滴灌管的底部高于所述多个长条形容置槽的中相对最高位置的长条形容置槽的开口高度；滴灌管，其一端连通至所述滴灌管底部，另一端自阳台窗户向多个长条形容置槽内延伸设置；阀门，其设置在室内的部分所述滴灌管上；成对扇形防护网，其包括扇骨和覆盖在扇骨上的防护网式扇面；所述成对扇形防护网的所述扇骨的第一主扇骨依次延伸固定在位于第一长方形框下方的所述下端框的相对较长边框的下端面上；成对所述扇骨的第二主扇骨分别通过连接杆设置在在成对防护窗的下边框的斜下方，以使得所述第一主扇骨与所述第二主扇骨位于同一水平面上，且当成对防护窗启闭时，所述成对扇形防护网随之展开或者收起。2.如权利要求1所述的集成蔬菜种植的阳台防护装置，其特征在于，还包括：成对弧形滑槽，其水平设置在所述下端框的下方，所述成对弧形滑槽的弧面相对设置，且所述成对弧形滑槽分别以所述下端框的相对较短边框为半径呈1/4圆弧样延伸至所述下边框的相对长边框的中部并相互抵顶；成对弧形伸缩杆，其一一对应滑动设置在成对弧形滑槽内，任一弧形伸缩杆的最大伸展长度L与弧形滑槽长度b的比值大于2，且任一弧形伸缩杆的前端通过“U”形弯折件连接至位于所述支撑架同侧的防护窗的下边框上，且随着防护窗的启闭，弧形伸缩杆同步伸展或者收缩，所述扇骨的次扇骨的前端通过多个环滑动的套设在所述成对弧形伸缩杆上。3.如权利要求2所述的集成蔬菜种植的阳台防护装置，其特征在于，任一弧形伸缩杆为三级套杆。4.如权利要求1所述的集成蔬菜种植的阳台防护装置，其特征在于，所述多个长条形容置槽的宽度至少为30cm，深度至少为20cm，且所述多个长条形容置槽的底部设置有透气孔。5.如权利要求2所述的集成蔬菜种植的阳台防护装置，其特征在于，任一弧形伸缩杆的最大伸展长度L与弧形滑槽长度b的比值为L:b＝5:2-3:1。6.如权利要求1所述的集成蔬菜种植的阳台防护装置，其特征在于，所述防护网式扇面为合成纤维材质的渔网。7.如权利要求2所述的集成蔬菜种植的阳台防护装置，其特征在于，所述成对弧形伸缩杆的末端设置有限位块。8.如权利要求2所述的集成蔬菜种植的阳台防护装置，其特征在于，所述弧形伸缩杆为不锈钢材质。2CN107724928A权利要求书2/2页9.如权利要求1所述的集成蔬菜种植的阳台防护装置，其特征在于，所述成对防护窗为栅栏式防护窗，且所述支撑架和所述防护窗均为铝合金材质。10.如权利要求3所述的集
