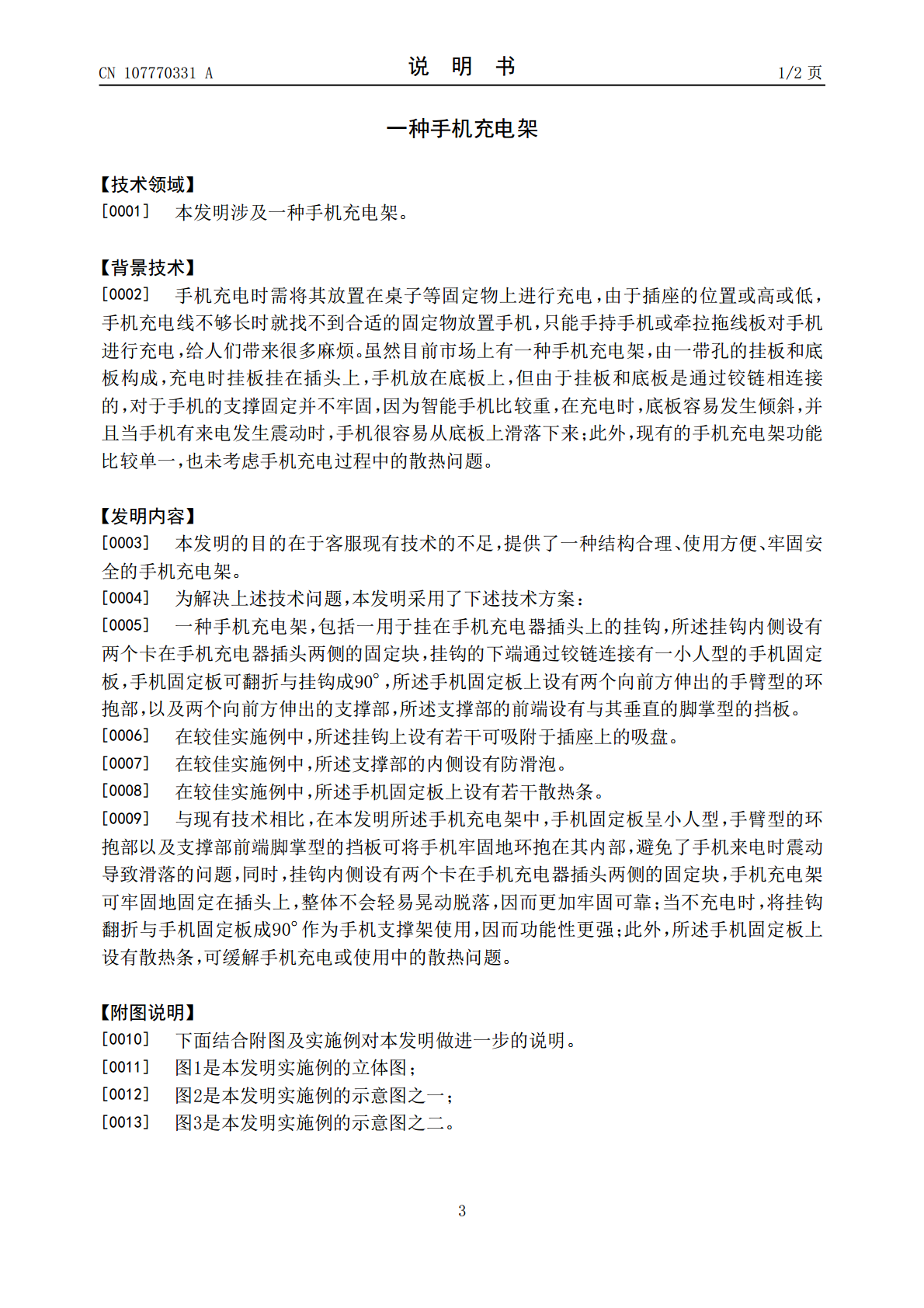

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107770331A(43)申请公布日2018.03.06(21)申请号201610710405.3(22)申请日2016.08.23(71)申请人肖玉阳地址528400广东省中山市黄圃镇环山东路1号半山豪苑(72)发明人肖玉阳(51)Int.Cl.H04M1/04(2006.01)H04M1/06(2006.01)H02J7/00(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种手机充电架(57)摘要一种手机充电架，手机固定板呈小人型，手臂型的环抱部以及支撑部前端脚掌型的挡板可将手机牢固地环抱在其内部，避免了手机来电时震动导致滑落的问题，同时，挂钩内侧设有两个卡在手机充电器插头两侧的固定块，手机充电架可牢固地固定在插头上，整体不会轻易晃动脱落，因而更加牢固可靠；当不充电时，将挂钩翻折与手机固定板成90°作为手机支撑架使用，因而功能性更强；此外，所述手机固定板上设有散热条，可缓解手机充电或使用中的散热问题。CN107770331ACN107770331A权利要求书1/1页1.一种手机充电架，其特征在于，包括一用于挂在手机充电器插头上的挂钩，所述挂钩内侧设有两个卡在手机充电器插头两侧的固定块，挂钩的下端通过铰链连接有一小人型的手机固定板，手机固定板可翻折与挂钩成90°，所述手机固定板上设有两个向前方伸出的手臂型的环抱部，以及两个向前方伸出的支撑部，所述支撑部的前端设有与其垂直的脚掌型的挡板。2.根据权利要求1所述手机充电器，其特征在于，所述挂钩上设有若干可吸附于插座上的吸盘。3.根据权利要求1或2所述手机充电器，其特征在于，所述支撑部的内侧设有防滑泡。4.根据权利要求3所述手机充电器，其特征在于，所述手机固定板上设有若干散热条。2CN107770331A说明书1/2页一种手机充电架【技术领域】[0001]本发明涉及一种手机充电架。【背景技术】[0002]手机充电时需将其放置在桌子等固定物上进行充电，由于插座的位置或高或低，手机充电线不够长时就找不到合适的固定物放置手机，只能手持手机或牵拉拖线板对手机进行充电，给人们带来很多麻烦。虽然目前市场上有一种手机充电架，由一带孔的挂板和底板构成，充电时挂板挂在插头上，手机放在底板上，但由于挂板和底板是通过铰链相连接的，对于手机的支撑固定并不牢固，因为智能手机比较重，在充电时，底板容易发生倾斜，并且当手机有来电发生震动时，手机很容易从底板上滑落下来；此外，现有的手机充电架功能比较单一，也未考虑手机充电过程中的散热问题。【发明内容】[0003]本发明的目的在于客服现有技术的不足，提供了一种结构合理、使用方便、牢固安全的手机充电架。[0004]为解决上述技术问题，本发明采用了下述技术方案：[0005]一种手机充电架，包括一用于挂在手机充电器插头上的挂钩，所述挂钩内侧设有两个卡在手机充电器插头两侧的固定块，挂钩的下端通过铰链连接有一小人型的手机固定板，手机固定板可翻折与挂钩成90°，所述手机固定板上设有两个向前方伸出的手臂型的环抱部，以及两个向前方伸出的支撑部，所述支撑部的前端设有与其垂直的脚掌型的挡板。[0006]在较佳实施例中，所述挂钩上设有若干可吸附于插座上的吸盘。[0007]在较佳实施例中，所述支撑部的内侧设有防滑泡。[0008]在较佳实施例中，所述手机固定板上设有若干散热条。[0009]与现有技术相比，在本发明所述手机充电架中，手机固定板呈小人型，手臂型的环抱部以及支撑部前端脚掌型的挡板可将手机牢固地环抱在其内部，避免了手机来电时震动导致滑落的问题，同时，挂钩内侧设有两个卡在手机充电器插头两侧的固定块，手机充电架可牢固地固定在插头上，整体不会轻易晃动脱落，因而更加牢固可靠；当不充电时，将挂钩翻折与手机固定板成90°作为手机支撑架使用，因而功能性更强；此外，所述手机固定板上设有散热条，可缓解手机充电或使用中的散热问题。【附图说明】[0010]下面结合附图及实施例对本发明做进一步的说明。[0011]图1是本发明实施例的立体图；[0012]图2是本发明实施例的示意图之一；[0013]图3是本发明实施例的示意图之二。3CN107770331A说明书2/2页【具体实施例】[0014]如图1、图2、图3所示，本发明所述的手机充电架，包括一用于挂在手机充电器插头上的挂钩1，所述挂钩1内侧设有两个卡在手机充电器插头两侧的固定块11，挂钩1的下端通过铰链连接有一小人型的手机固定板2，手机固定板2可翻折与挂钩1成90°，所述手机固定板2上设有两个向前方伸出的手臂型的环抱部21，以及两个向前方伸出的支撑部，所述支撑部的前端设有与其垂直的脚掌型的挡板22。如图2所示，在手机充电时，手臂型的环抱部21以及支撑部前端脚
