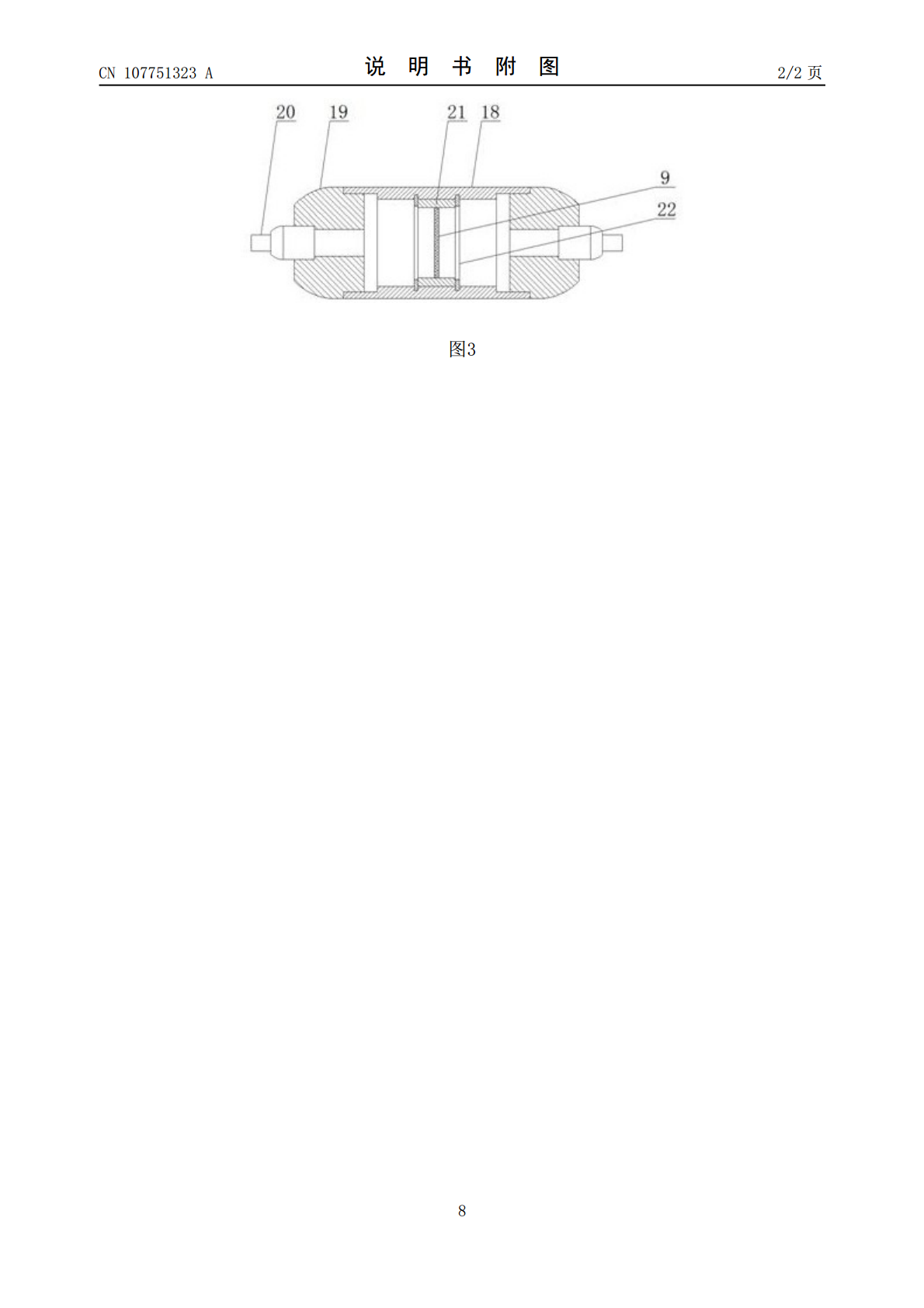

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107751323A(43)申请公布日2018.03.06(21)申请号201711337693.3(22)申请日2017.12.14(71)申请人山东金秋农牧科技有限公司地址272500山东省济宁市汶上县次丘镇湖口村北首(72)发明人贾正国(74)专利代理机构北京中济纬天专利代理有限公司11429代理人宋震(51)Int.Cl.A22B5/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种生猪屠宰血液收集装置(57)摘要本发明公开了一种生猪屠宰血液收集装置，主要涉及食品加工技术领域。包括底座，所述底座的顶部设有血液收集罐，所述血液收集罐的一侧设有支撑架，所述支撑架上设有真空泵，所述血液收集罐的底部设有出液管，所述出液管上设有阀门，所述血液收集罐的顶部设有进液管，所述进液管远离血液收集罐的一端设有过滤器，所述过滤器包括若干个依次连通的过滤单元，所述过滤单元内垂直设有滤网，所述过滤器远离进液管的一端设有采血管，所述采血管远离过滤器的一端设有空心采血刀。本发明的有益效果在于：它采用负压采血，能够快速的收集生猪血液，能够在血液收集的过程中，对血液进行降温、过滤，能够降低工作人员的劳动强度。CN107751323ACN107751323A权利要求书1/1页1.一种生猪屠宰血液收集装置，其特征是：包括底座（1），所述底座（1）的顶部设有血液收集罐（2），所述血液收集罐（2）的一侧设有支撑架（3），所述支撑架（3）上设有真空泵（4），所述真空泵（4）通过第一连接管（5）与血液收集罐（2）连通，所述血液收集罐（2）的底部设有出液管（6），所述出液管（6）上设有阀门，所述血液收集罐（2）的顶部设有进液管（7），所述进液管（7）远离血液收集罐（2）的一端设有过滤器（8），所述过滤器（8）与支撑架（3）固定连接，所述过滤器（8）包括若干个依次连通的过滤单元，所述过滤单元内垂直设有滤网（9），所述过滤器（8）远离进液管（7）的一端设有采血管（10），所述底座（1）上设有冷却池（11），所述冷却池（11）的内壁上设有与采血管（10）相适应的卡扣，所述采血管（10）远离过滤器（8）的一端设有空心采血刀（12），所述空心采血刀（12）包括与采血管（10）连通的空心刀柄（13），所述空心刀柄（13）上设有空心刀体（14），所述空心刀体（14）上设有采血孔（15），所述空心刀柄（13）上设有防护罩（16）。2.根据权利要求1所述的一种生猪屠宰血液收集装置，其特征是：所述底座（1）的底部设有万向轮（17）。3.根据权利要求1所述的一种生猪屠宰血液收集装置，其特征是：所述过滤单元包括支撑筒（18），所述支撑筒（18）水平固定在支撑架（3）上，所述滤网（9）位于支撑筒（18）内，所述支撑筒（18）的轴心线与滤网（9）垂直，所述支撑筒（18）的两端均设有密封盖（19），所述密封盖（19）与支撑筒（18）螺纹连接，所述密封盖（19）上设有万向接头（20）。4.根据权利要求3所述的一种生猪屠宰血液收集装置，其特征是：所述滤网（9）上设有与支撑筒（18）相适应的支撑环（21），所述支撑筒（18）内设有与支撑环（21）相适应的卡簧（22）。2CN107751323A说明书1/4页一种生猪屠宰血液收集装置技术领域[0001]本发明涉及食品加工技术领域，具体是一种生猪屠宰血液收集装置。背景技术[0002]目前，在生猪屠宰过程中，往往采用传统的屠宰刀进行屠宰采血，血液从刀口自然流出，以达到屠宰采血的目的，但是，血液从刀口自然流出时，血液收集速度慢，血液收集过程中血液不可避免的会与外界接触，易受牲畜粪便或环境中的杂质的污染，很难达到食用安全的要求，在血液采集完毕后，还需要静置降温，在降温过程中，外界环境中的杂质不可避免的会落入血液中，造成血液的再次污染，且在血液中存在着一些杂质，还需对采集的血液进行进一步的过滤，工作强度高。发明内容[0003]本发明的目的在于提供一种生猪屠宰血液收集装置，它采用负压采血，能够快速的收集生猪血液，能够在血液收集的过程中，对血液进行降温、过滤，能够降低工作人员的劳动强度。[0004]本发明为实现上述目的，通过以下技术方案实现：一种生猪屠宰血液收集装置，包括底座，所述底座的顶部设有血液收集罐，所述血液收集罐的一侧设有支撑架，所述支撑架上设有真空泵，所述真空泵通过第一连接管与血液收集罐连通，所述血液收集罐的底部设有出液管，所述出液管上设有阀门，所述血液收集罐的顶部设有进液管，所述进液管远离血液收集罐的一端设有过滤器，所述过滤器与支撑架固定连接，所述过滤器包括若干个依次连通的过滤单元，所述过滤单元内垂直设有滤网，所述过滤器远离进液管的一端设有采血管，所述底座
