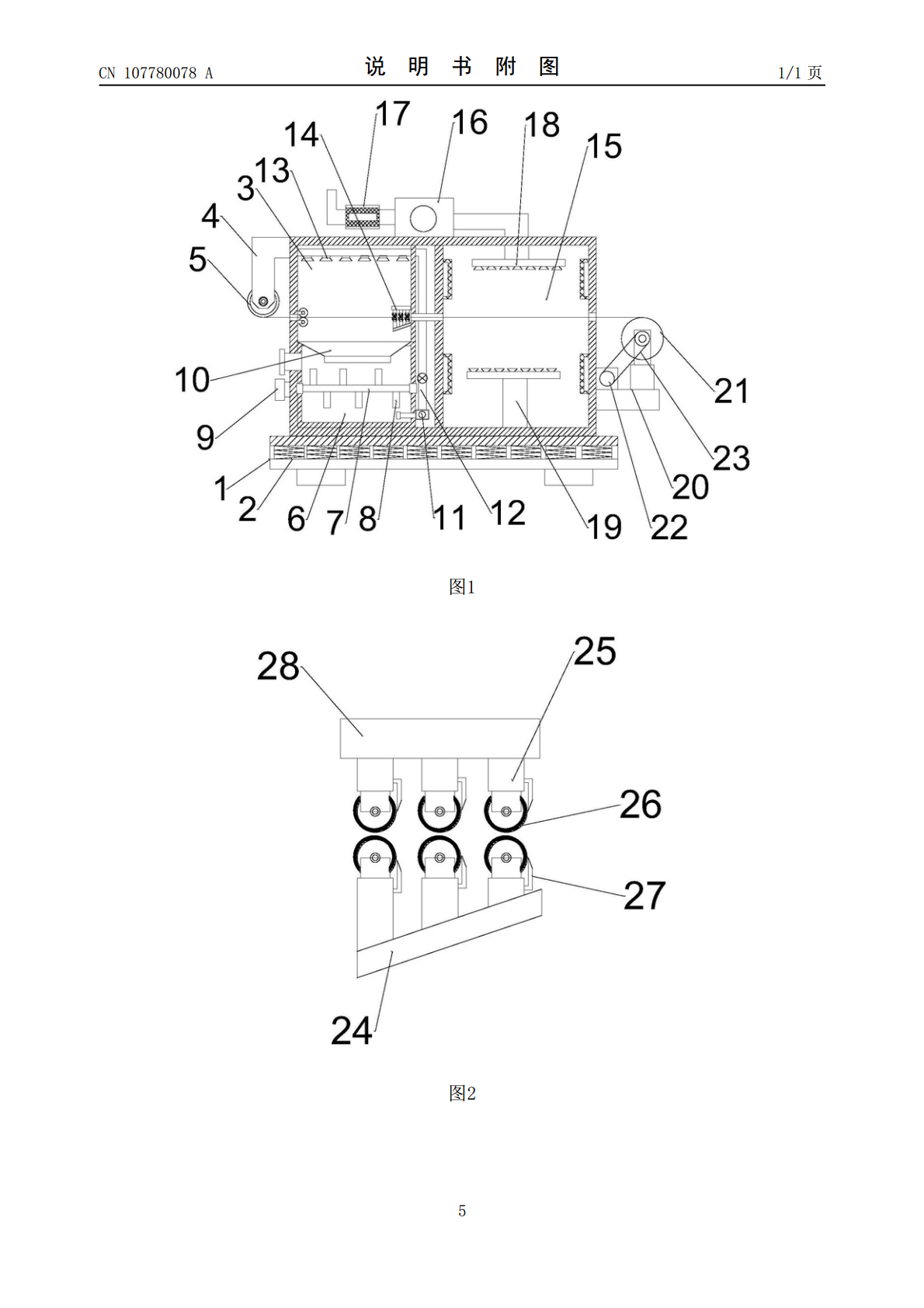

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107780078A(43)申请公布日2018.03.09(21)申请号201711113630.X(22)申请日2017.11.13(71)申请人安徽亚源印染有限公司地址233000安徽省蚌埠市涂山路1201号(72)发明人潘学东(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人段晓微叶美琴(51)Int.Cl.D06B1/02(2006.01)D06B23/20(2006.01)D06B23/04(2006.01)D06B23/02(2006.01)D06B15/09(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于布料加工的多功能印染装置(57)摘要本发明公开了一种用于布料加工的多功能印染装置，包括固定底架、减震装置和印染室，印染室内部的下端设置有染料箱，染料箱内设置有转轴，转轴上设置有若干搅拌棒，转轴的左端设置有搅拌电机，染料箱的右侧设置有染料泵，染料泵连接有通料管，通料管连接到印染室内部的上端，且染料室内部的通料管下端设置有若干喷料头，印染室的左上侧设置有固定架一，固定架一的下侧设置有放卷辊，印染室内部的左侧壁上设置有染料涂匀装置，染料涂匀装置设置有下支撑架和上支撑架。本装置印染和风干相结合，保证印染的均匀性，大大提高布料印染效率的同时，也保证了布料印染之后的质量。CN107780078ACN107780078A权利要求书1/1页1.一种用于布料加工的多功能印染装置，包括固定底架(1)、减震装置(2)和印染室(3)，其特征在于，减震装置(2)设置在固定底架(1)的内部，印染室(3)设置在固定底架(1)的左上端，印染室(3)内部的下端设置有染料箱(6)，染料箱(6)内设置有转轴(7)，转轴(7)上设置有若干搅拌棒(8)，转轴(7)的左端设置有搅拌电机(9)，染料箱(6)的上端设置有漏斗(10)，染料箱(6)的右侧设置有染料泵(11)，染料泵(11)连接有通料管(12)，通料管(12)连接到印染室(3)内部的上端，且染料室(3)内部的通料管(12)下端设置有若干喷料头(13)，印染室(3)的左上侧设置有固定架一(4)，固定架一(4)的下侧设置有放卷辊(5)，印染室(3)内部的左侧壁上设置有染料涂匀装置(14)，染料涂匀装置(14)设置有下支撑架(24)和上支撑架(28)，且下支撑架(24)和上支撑架(28)上均设置有若干固定架构(25)，固定机构(25)上设置有挤压辊(26)。2.根据权利要求1所述的用于布料加工的多功能印染装置，其特征在于，印染室(3)的右侧设置有风干室(15)，风干室(15)内部上下端均设置有排气装置(18)，排气装置(18)连接有连接管(19)，连接管(19)的上端连接有风机(16)，风干室(15)的右侧设置有固定架二(20)，固定架二(20)，固定架二(20)的上端设置有收卷辊(21)，固定架二(20)的左上侧设置有卷收电机(22)，卷收电机(22)和收卷辊(21)之间通过皮带(23)连接。3.根据权利要求1所述的用于布料加工的多功能印染装置，其特征在于，固定机构(25)的侧边设置有刮漆板(27)。4.根据权利要求1所述的用于布料加工的多功能印染装置，其特征在于，风机(16)的左侧设置有空气净化装置(17)。5.根据权利要求1所述的用于布料加工的多功能印染装置，其特征在于，下支撑架(24)设置成倾斜状，便于染料下流进入染料箱(6)。2CN107780078A说明书1/2页一种用于布料加工的多功能印染装置技术领域[0001]本发明涉及印染装置领域，尤其涉及一种用于布料加工的多功能印染装置。背景技术[0002]印染又称之为染整，是一种加工方式，也是前处理，染色，印花，后整理，洗水等。现有的印染设备工作效率低下，不能很好的将布料进行快速有效的印染，印染的均匀性有待提高，且不能有效的对印染后的布料进行风干。因此，本领域技术人员提供了一种用于布料加工的多功能印染装置，以解决上述背景技术中提出的问题。发明内容[0003]为解决背景技术中存在的技术问题，本发明提出一种用于布料加工的多功能印染装置。[0004]本发明提出的一种用于布料加工的多功能印染装置，包括固定底架、减震装置和印染室，减震装置设置在固定底架的内部，印染室设置在固定底架的左上端，印染室内部的下端设置有染料箱，染料箱内设置有转轴，转轴上设置有若干搅拌棒，转轴的左端设置有搅拌电机，染料箱的上端设置有漏斗，染料箱的右侧设置有染料泵，染料泵连接有通料管，通料管连接到印染室内部的上端，且染料室内部的通料管下端设置有若干喷料头，印染室的左上侧设置有固定架一，固定架一的下侧设置有放卷辊，印染室内部的左侧壁上设置有染料涂匀装置，染料涂匀装置
