多功能步枪射击眼镜.pdf

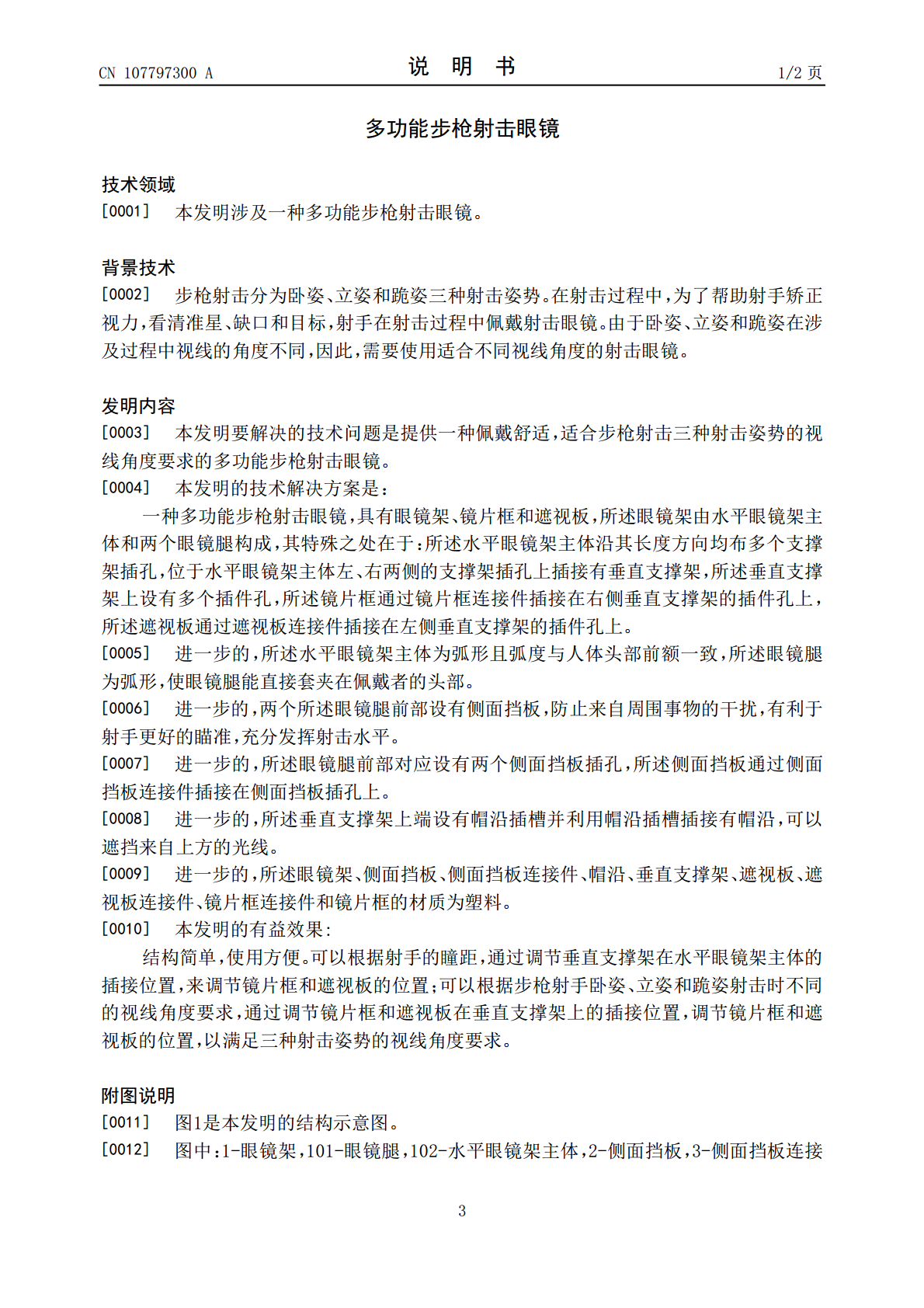

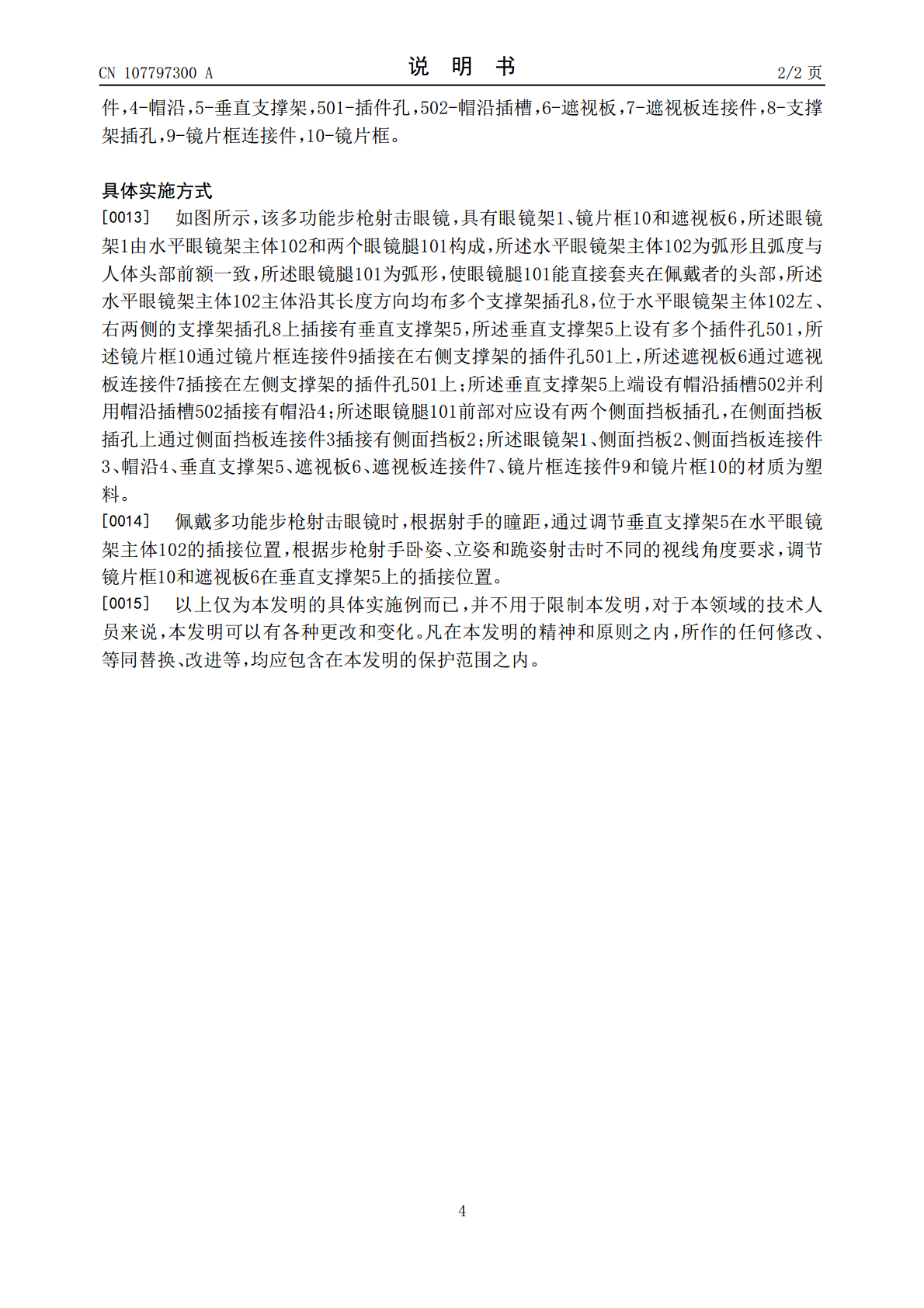

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107797300A(43)申请公布日2018.03.13(21)申请号201610751910.2(22)申请日2016.08.29(71)申请人谷永勤地址121000辽宁省锦州市士英南街滨河花园（逸河园小区）40-16谷鼎收(72)发明人谷永勤(74)专利代理机构锦州辽西专利事务所(普通合伙)21225代理人王佳佳(51)Int.Cl.G02C5/00(2006.01)G02C7/16(2006.01)G02C5/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称多功能步枪射击眼镜(57)摘要一种多功能步枪射击眼镜，具有眼镜架、镜片框和遮视板，所述眼镜架由水平眼镜架主体和两个眼镜腿构成，所述水平眼镜架主体沿其长度方向均布多个支撑架插孔，位于水平眼镜架主体左、右两侧的支撑架插孔上插接有垂直支撑架，所述垂直支撑架上设有多个插件孔，所述镜片框通过镜片框连接件插接在右侧垂直支撑架的插件孔上，所述遮视板通过遮视板连接件插接在左侧垂直支撑架的插件孔上。优点是：结构简单，使用方便。可以根据射手的瞳距，通过调节垂直支撑架在水平眼镜架主体的插接位置，来调节镜片框和遮视板的位置；通过调节镜片框和遮视板在垂直支撑架上的插接位置，调节镜片框和遮视板的位置，以满足三种射击姿势的视线角度要求。CN107797300ACN107797300A权利要求书1/1页1.一种多功能步枪射击眼镜，具有眼镜架、镜片框和遮视板，所述眼镜架由水平眼镜架主体和两个眼镜腿构成，其特征是：所述水平眼镜架主体沿其长度方向均布多个支撑架插孔，位于水平眼镜架主体左、右两侧的支撑架插孔上插接有垂直支撑架，所述垂直支撑架上设有多个插件孔，所述镜片框通过镜片框连接件插接在右侧垂直支撑架的插件孔上，所述遮视板通过遮视板连接件插接在左侧垂直支撑架的插件孔上。2.根据权要求1所述的多功能步枪射击眼镜，其特征是：所述水平眼镜架主体为弧形且弧度与人体头部前额一致，所述眼镜腿为弧形，使眼镜腿能直接套夹在佩戴者的头部。3.根据权要求1所述的多功能步枪射击眼镜，其特征是：两个所述眼镜腿前部设有侧面挡板。4.根据权要求1所述的多功能步枪射击眼镜，其特征是：所述眼镜腿前部对应设有两个侧面挡板插孔，所述侧面挡板通过侧面挡板连接件插接在侧面挡板插孔上。5.根据权要求1所述的多功能步枪射击眼镜，其特征是：所述垂直支撑架上端设有帽沿插槽并利用帽沿插槽插接有帽沿。6.根据权要求1所述的多功能步枪射击眼镜，其特征是：所述眼镜架、侧面挡板、侧面挡板连接件、帽沿、垂直支撑架、遮视板、遮视板连接件、镜片框连接件和镜片框的材质为塑料。2CN107797300A说明书1/2页多功能步枪射击眼镜技术领域[0001]本发明涉及一种多功能步枪射击眼镜。背景技术[0002]步枪射击分为卧姿、立姿和跪姿三种射击姿势。在射击过程中，为了帮助射手矫正视力，看清准星、缺口和目标，射手在射击过程中佩戴射击眼镜。由于卧姿、立姿和跪姿在涉及过程中视线的角度不同，因此，需要使用适合不同视线角度的射击眼镜。发明内容[0003]本发明要解决的技术问题是提供一种佩戴舒适，适合步枪射击三种射击姿势的视线角度要求的多功能步枪射击眼镜。[0004]本发明的技术解决方案是：一种多功能步枪射击眼镜，具有眼镜架、镜片框和遮视板，所述眼镜架由水平眼镜架主体和两个眼镜腿构成，其特殊之处在于：所述水平眼镜架主体沿其长度方向均布多个支撑架插孔，位于水平眼镜架主体左、右两侧的支撑架插孔上插接有垂直支撑架，所述垂直支撑架上设有多个插件孔，所述镜片框通过镜片框连接件插接在右侧垂直支撑架的插件孔上，所述遮视板通过遮视板连接件插接在左侧垂直支撑架的插件孔上。[0005]进一步的，所述水平眼镜架主体为弧形且弧度与人体头部前额一致，所述眼镜腿为弧形，使眼镜腿能直接套夹在佩戴者的头部。[0006]进一步的，两个所述眼镜腿前部设有侧面挡板，防止来自周围事物的干扰，有利于射手更好的瞄准，充分发挥射击水平。[0007]进一步的，所述眼镜腿前部对应设有两个侧面挡板插孔，所述侧面挡板通过侧面挡板连接件插接在侧面挡板插孔上。[0008]进一步的，所述垂直支撑架上端设有帽沿插槽并利用帽沿插槽插接有帽沿，可以遮挡来自上方的光线。[0009]进一步的，所述眼镜架、侧面挡板、侧面挡板连接件、帽沿、垂直支撑架、遮视板、遮视板连接件、镜片框连接件和镜片框的材质为塑料。[0010]本发明的有益效果:结构简单，使用方便。可以根据射手的瞳距，通过调节垂直支撑架在水平眼镜架主体的插接位置，来调节镜片框和遮视板的位置；可以根据步枪射手卧姿、立姿和跪姿射击时不同的视线角度要求，通过调节镜片框和遮视板在垂直支撑架上的插接位置，调节镜
