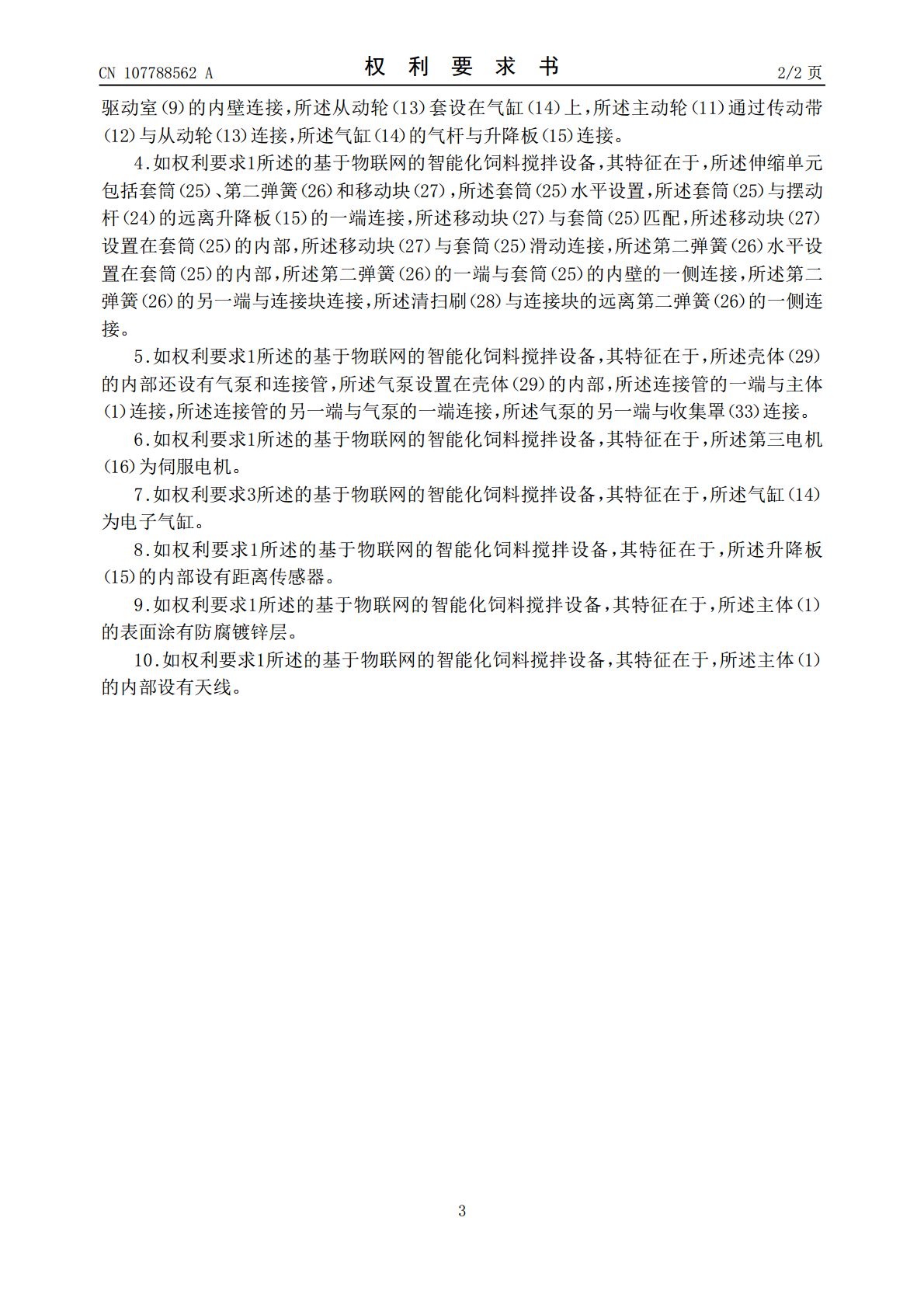

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107788562A(43)申请公布日2018.03.13(21)申请号201711352627.3(22)申请日2017.12.15(71)申请人南京菱亚汽车技术研究院地址210003江苏省南京市鼓楼区新模范马路66号(72)发明人张靓(51)Int.Cl.A23N17/00(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种基于物联网的智能化饲料搅拌设备(57)摘要本发明涉及一种基于物联网的智能化饲料搅拌设备，包括主体、出料口和支撑架，还包括辅助机构和回收机构，辅助机构包括调节组件和清理组件，调节组件包括移动单元和转动单元，清理组件包括升降板、震动单元和摆动单元，回收机构包括壳体、电动推杆、滑动块、伸缩架和收集罩。该基于物联网的智能化饲料搅拌设备中，通过辅助机构，对主体内部的饲料进行全面的震动及清扫，防止饲料堵塞进料管道，提高了进料效果，并且将残留的饲料扫入进料管道中，减少了饲料的浪费，从而降低了饲料的成本投入，通过回收机构，可以将掉落的饲料进行收集，避免了掉落的饲料洒落一地，给人们的清扫工作带来额外的压力，提高了设备的实用性。CN107788562ACN107788562A权利要求书1/2页1.一种基于物联网的智能化饲料搅拌设备，包括主体（1）、出料口（2）和支撑架（3），其特征在于，还包括辅助机构和回收机构，所述辅助机构设置在主体（1）的内部，所述回收机构设置在主体（1）的下方；所述辅助机构包括调节组件和清理组件，所述清理组件设置在调节组件的下方，所述调节组件与清理组件传动连接；所述调节组件包括移动单元和转动单元，所述移动单元与转动单元传动连接；所述清理组件包括升降板（15）、震动单元和摆动单元，所述升降板（15）水平设置在转动单元的下方，所述震动单元和摆动单元均设置在升降板（15）上，所述震动单元与摆动单元传动连接；所述震动单元包括第三电机（16）、驱动轮（17）、震动板（18）和两个复位单元，所述第三电机（16）水平设置在升降板（15）上，所述第三电机（16）与驱动轮（17）传动连接，所述第三电机（16）的输出轴与驱动轮（17）的轮面的连接处的点位于驱动轮（17）的圆心的一侧，所述震动板（18）竖向设置在升降板（15）的一侧，所述震动板（18）与驱动轮（17）的边缘处抵靠，两个复位单元分别设置在升降板（15）的上下两侧，所述复位单元包括移动杆（21）、套环（20）和第一弹簧（19），所述移动杆（21）水平设置，所述移动杆（21）与震动板（18）连接，所述套环（20）套设在移动杆（21）上，所述套环（20）与移动杆（21）滑动连接，所述套环（20）固定在升降板（15）上，所述第一弹簧（19）水平设置，所述第一弹簧（19）的一端与套环（20）连接，所述第一弹簧（19）的另一端与移动杆（21）的靠近震动板（18）的一端连接；所述摆动单元包括连杆（22）、套管（23）、摆动杆（24）、伸缩单元和清扫刷（28），所述摆动杆（24）水平设置，所述摆动杆（24）的一端与升降板（15）的远离震动板（18）的一侧铰接，所述摆动杆（24）的另一端通过伸缩单元与清扫刷（28）连接，所述套管（23）套设在摆动杆（24）上，所述连杆（22）的一端与驱动轮（17）的远离圆心处铰接，所述连杆（22）的另一端与套管（23）铰接；所述回收机构包括壳体（29）、电动推杆（30）、滑动块（31）、伸缩架（32）和收集罩（33），所述壳体（29）设置在主体（1）的下方，所述电动推杆（30）竖向设置在壳体（29）的内部，所述电动推杆（30）的推杆与滑动块（31）连接，所述滑动块（31）设置在壳体（29）的内部，所述伸缩架（32）水平设置，所述伸缩架（32）的一侧的两端中，其中一端与壳体（29）的内部铰接，另一端与滑动块（31）铰接，所述伸缩架（32）的另一侧的两端均设置在收集罩（33）的内部，所述收集罩（33）设置在出料口（2）的下方。2.如权利要求1所述的基于物联网的智能化饲料搅拌设备，其特征在于，所述移动单元包括固定板（4）、第一电机（5）、半齿轮（6）、齿条（7）和移动框（8），所述固定板（4）水平设置在主体（1）的上方，所述第一电机（5）水平设置在固定板（4）上，所述第一电机（5）与半齿轮（6）传动连接，所述移动框（8）水平设置在固定板（4）的一侧，所述齿条（7）水平设置，所述齿条（7）有两个，两个齿条（7）分别设置在移动框（8）的内壁的上下两侧，所述半齿轮（6）设置在两个齿条（7）之间，所述半齿轮（6）与齿条（7）啮合。3.如权利要求2所述的基于物联网的智能化饲料搅拌设备，其特征在于，所述转动单元包括驱动室（9）、第二电机（10）、主动轮（11）、传动
