一种试剂卡加样及传送装置.pdf

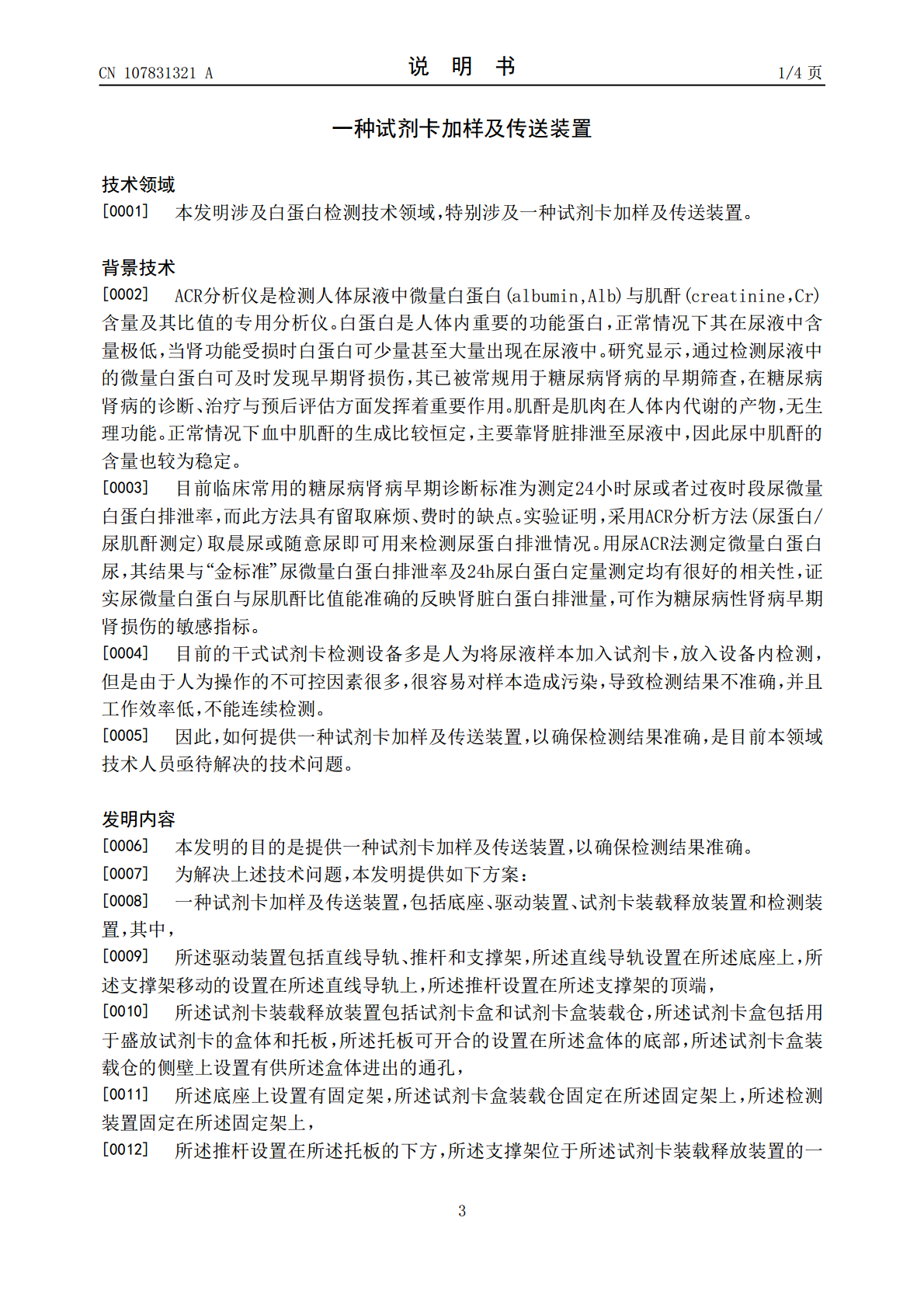

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107831321A(43)申请公布日2018.03.23(21)申请号201711010708.5(22)申请日2017.10.25(71)申请人吉林省汇酉生物技术股份有限公司地址130000吉林省长春市经济开发区高桥街388号103室(72)发明人韩丹丹崔建华董理(74)专利代理机构北京集佳知识产权代理有限公司11227代理人李海建(51)Int.Cl.G01N35/00(2006.01)G01N35/10(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种试剂卡加样及传送装置(57)摘要本发明公开了一种试剂卡加样及传送装置，包括底座、驱动装置、试剂卡装载释放装置和检测装置，驱动装置包括直线导轨、推杆和支撑架，直线导轨设置在底座上，支撑架移动的设置在直线导轨上，推杆设置在支撑架的顶端，试剂卡装载释放装置包括试剂卡盒和试剂卡盒装载仓，试剂卡盒包括用于盛放试剂卡的盒体和托板，托板可开合的设置在盒体的底部，试剂卡盒装载仓的侧壁上设置有供盒体进出的通孔，底座上设置有固定架，试剂卡盒装载仓和检测装置均固定在固定架上，推杆设置在托板的下方，支撑架位于试剂卡装载释放装置的一侧，检测装置位于试剂卡装载释放装置的另一侧。本发明提供的试剂卡加样及传送装置可避免不必要的污染，保证测试结果的准确性。CN107831321ACN107831321A权利要求书1/1页1.一种试剂卡加样及传送装置，其特征在于，包括底座、驱动装置、试剂卡装载释放装置和检测装置，其中，所述驱动装置包括直线导轨、推杆和支撑架，所述直线导轨设置在所述底座上，所述支撑架移动的设置在所述直线导轨上，所述推杆设置在所述支撑架的顶端，所述试剂卡装载释放装置包括试剂卡盒和试剂卡盒装载仓，所述试剂卡盒包括用于盛放试剂卡的盒体和托板，所述托板可开合的设置在所述盒体的底部，所述试剂卡盒装载仓的侧壁上设置有供所述盒体进出的通孔，所述底座上设置有固定架，所述试剂卡盒装载仓固定在所述固定架上，所述检测装置固定在所述固定架上，所述推杆设置在所述托板的下方，所述支撑架位于所述试剂卡装载释放装置的一侧，所述检测装置位于所述试剂卡装载释放装置的另一侧。2.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述直线导轨的侧壁上设置有第一光电开关，所述支撑架的侧壁上设置有与所述第一光电开关配合使用的挡片。3.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述推杆为长条形板材，所述推杆的宽度大于所述试剂卡的宽度，所述推杆上开设有用于容纳所述试剂卡的凹槽。4.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述试剂卡盒装载仓上设置有用于检测是否有所述试剂卡盒装入的按键开关。5.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述试剂卡盒还包括隔板，所述隔板内置在所述盒体中将其分成两个腔体，其中一个腔体用于放置干燥剂，另外一个腔体用于放置所述试剂卡。6.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述试剂卡盒装载仓的内壁上设置有多个横向凹槽，所述盒体上设置有多个横向凸台，一个所述横向凸台分别与一个所述横向凹槽对接。7.根据权利要求6所述的试剂卡加样及传送装置，其特征在于，所述试剂卡盒装载仓的内壁上设置有弹簧顶珠。8.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述试剂卡盒装载仓的外壁上设置有用于检测是否有所述试剂卡在重力作用下从所述试剂卡盒中掉落到所述推杆上的第二光电开关。9.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述检测装置包括检测单元、温度控制装置和第三光电开关。10.根据权利要求1所述的试剂卡加样及传送装置，其特征在于，所述底座上设置有弃物桶，所述弃物桶位于所述检测装置的下方。2CN107831321A说明书1/4页一种试剂卡加样及传送装置技术领域[0001]本发明涉及白蛋白检测技术领域，特别涉及一种试剂卡加样及传送装置。背景技术[0002]ACR分析仪是检测人体尿液中微量白蛋白(albumin,Alb)与肌酐(creatinine，Cr)含量及其比值的专用分析仪。白蛋白是人体内重要的功能蛋白，正常情况下其在尿液中含量极低，当肾功能受损时白蛋白可少量甚至大量出现在尿液中。研究显示，通过检测尿液中的微量白蛋白可及时发现早期肾损伤，其已被常规用于糖尿病肾病的早期筛查，在糖尿病肾病的诊断、治疗与预后评估方面发挥着重要作用。肌酐是肌肉在人体内代谢的产物，无生理功能。正常情况下血中肌酐的生成比较恒定，主要靠肾脏排泄至尿液中，因此尿中肌酐的含量也较为稳定。[0003]目前临床常用的糖尿病肾病早期诊断标准为测定24小时尿或者过夜时段尿微量白蛋白排泄率，而此方法具有留取麻
