一种可调节角度的通讯设备支撑架.pdf

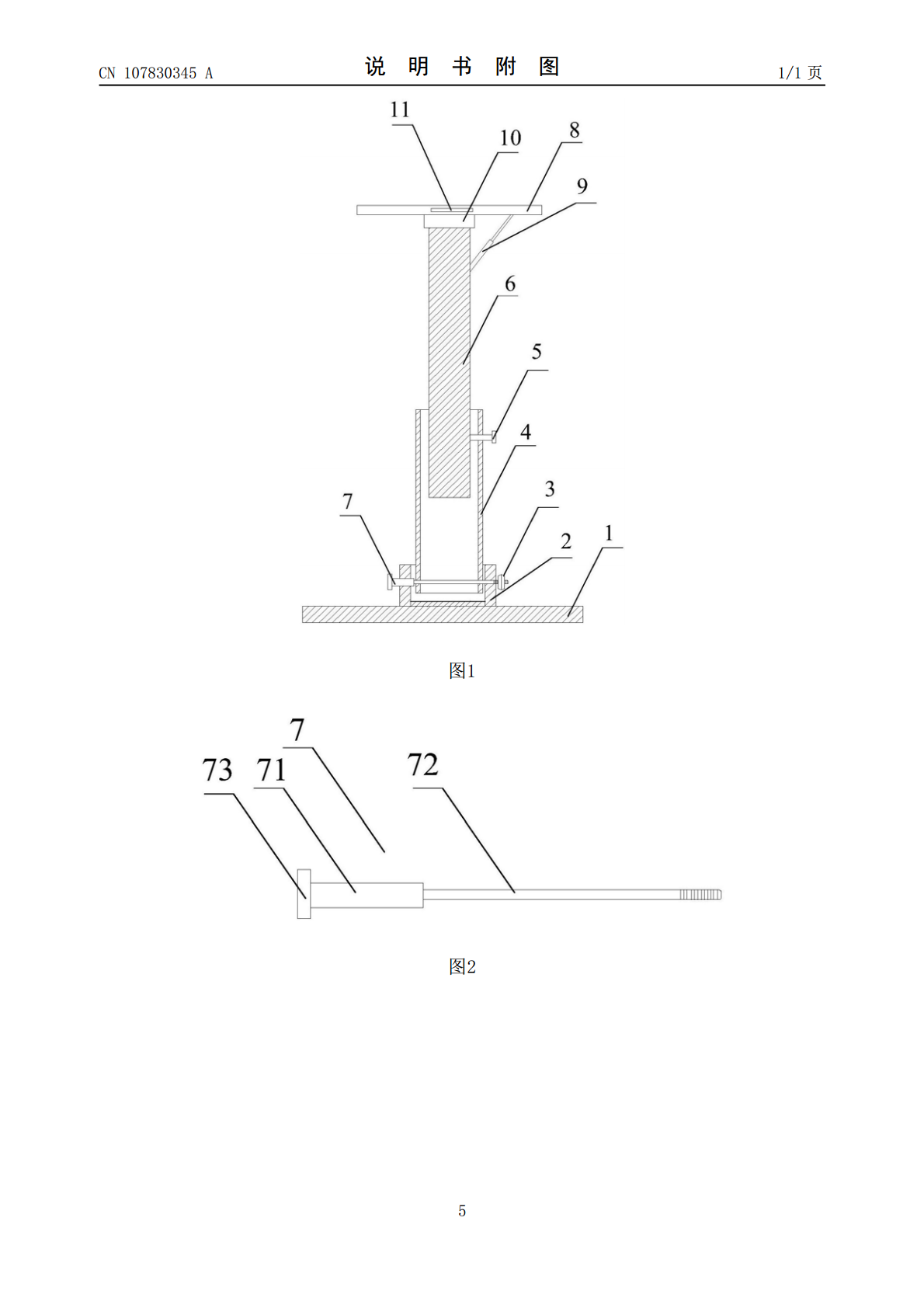

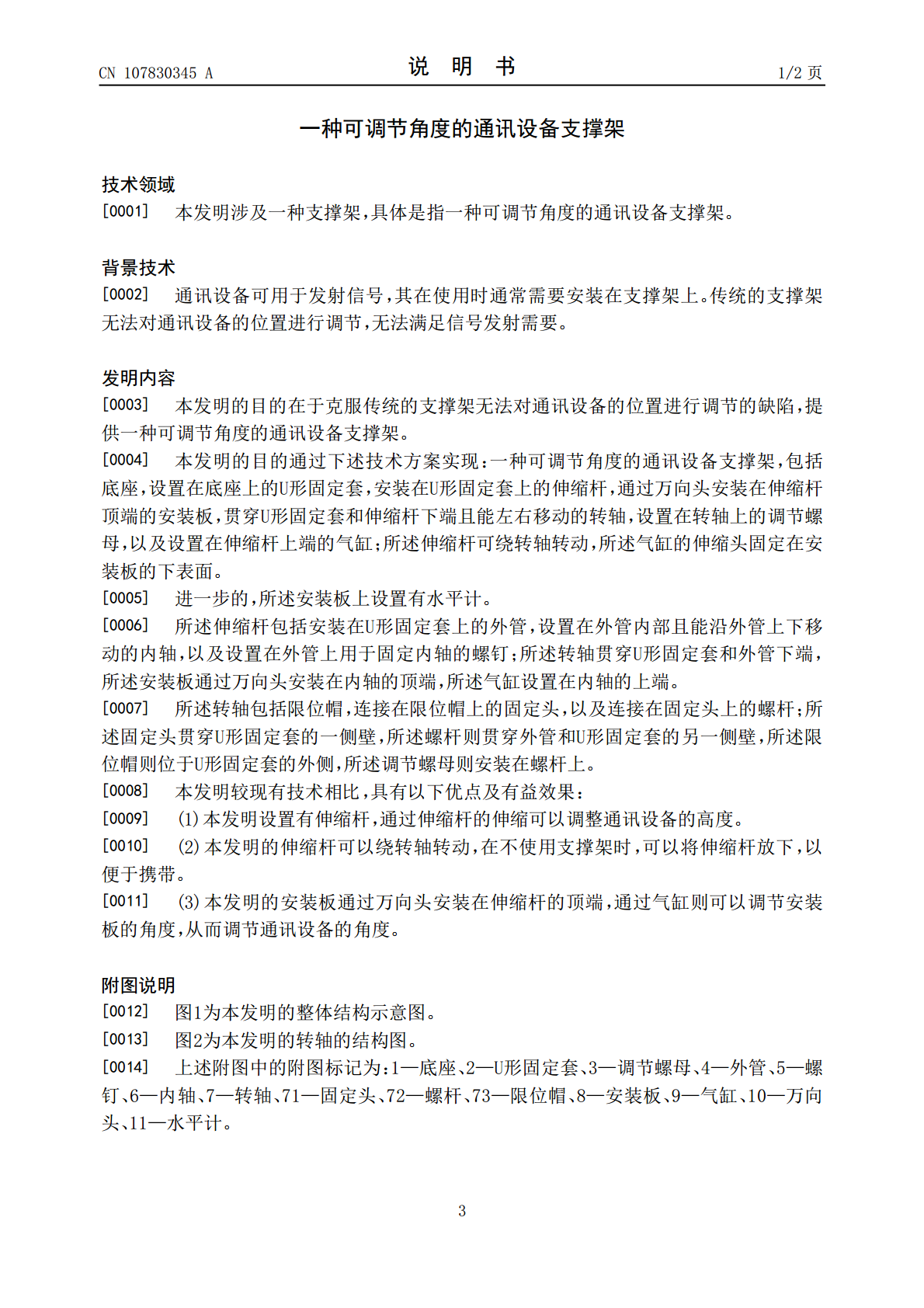

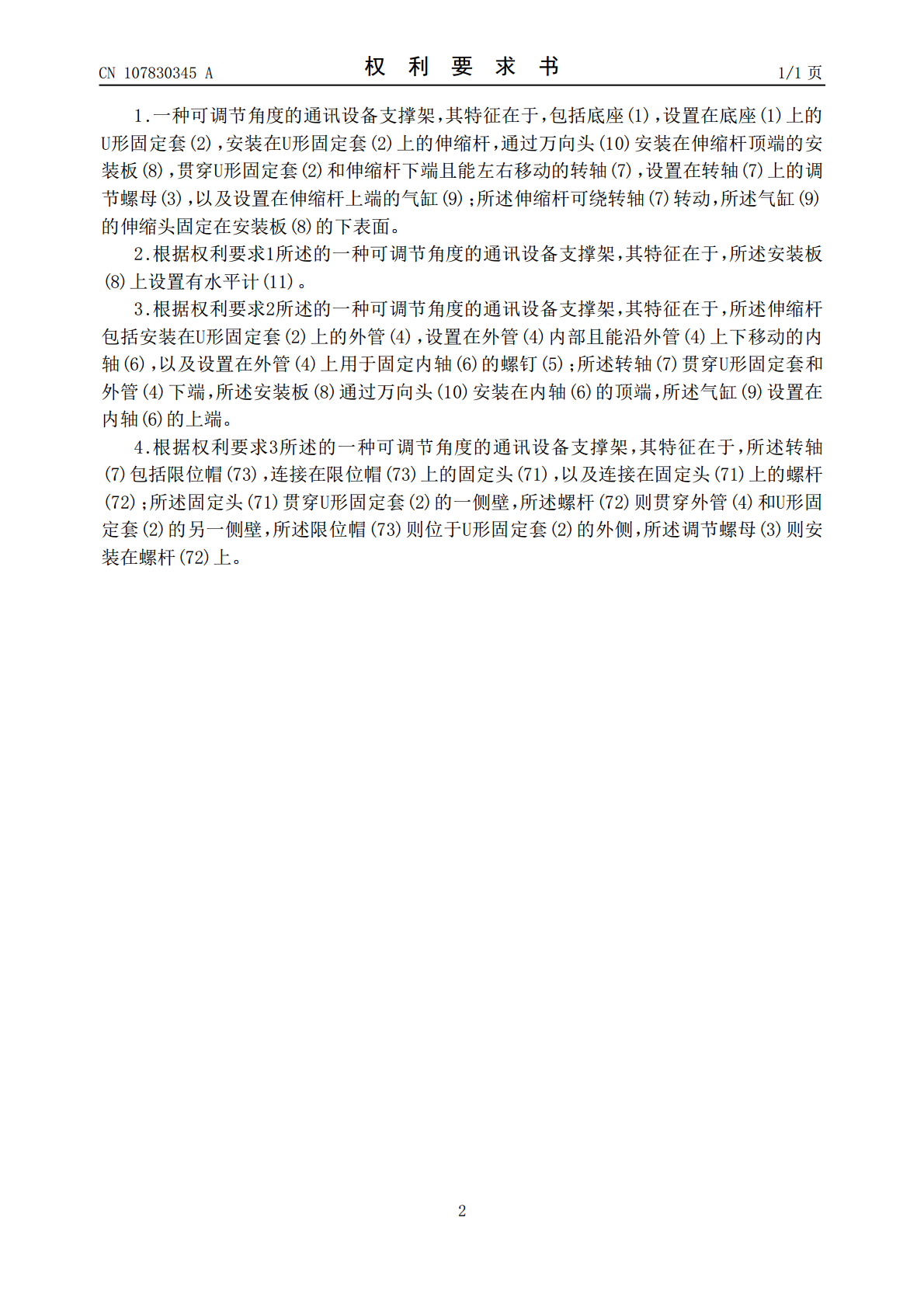

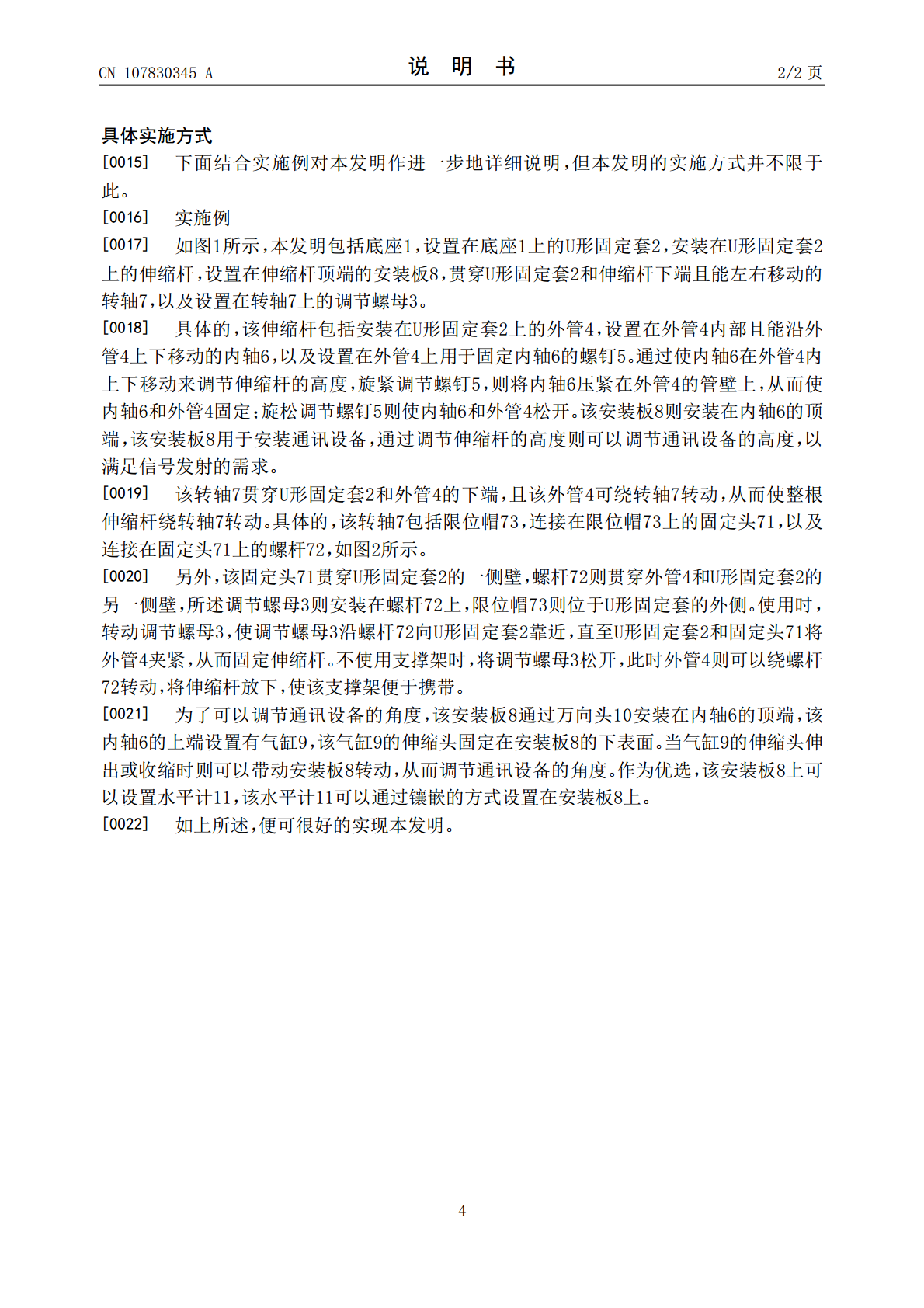

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107830345A(43)申请公布日2018.03.23(21)申请号201711265082.2(22)申请日2017.12.05(71)申请人成都左右互动科技有限公司地址610000四川省成都市高新区吉泰五路88号2栋46层6号(72)发明人黄涛(51)Int.Cl.F16M11/12(2006.01)F16M11/18(2006.01)F16M11/28(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种可调节角度的通讯设备支撑架(57)摘要本发明公开了一种可调节角度的通讯设备支撑架，其特征在于，包括底座(1)，设置在底座(1)上的U形固定套(2)，安装在U形固定套(2)上的伸缩杆，通过万向头(10)安装在伸缩杆顶端的安装板(8)，贯穿U形固定套(2)和伸缩杆下端且能左右移动的转轴(7)，设置在转轴(7)上的调节螺母(3)，以及设置在伸缩杆上端的气缸(9)。本发明设置有伸缩杆，通过伸缩杆的伸缩可以调整通讯设备的高度。本发明的伸缩杆可以绕转轴转动，在不使用支撑架时，可以将伸缩杆放下，以便于携带。本发明的安装板通过万向头安装在伸缩杆的顶端，通过气缸则可以调节安装板的角度，从而调节通讯设备的角度。CN107830345ACN107830345A权利要求书1/1页1.一种可调节角度的通讯设备支撑架，其特征在于，包括底座(1)，设置在底座(1)上的U形固定套(2)，安装在U形固定套(2)上的伸缩杆，通过万向头(10)安装在伸缩杆顶端的安装板(8)，贯穿U形固定套(2)和伸缩杆下端且能左右移动的转轴(7)，设置在转轴(7)上的调节螺母(3)，以及设置在伸缩杆上端的气缸(9)；所述伸缩杆可绕转轴(7)转动，所述气缸(9)的伸缩头固定在安装板(8)的下表面。2.根据权利要求1所述的一种可调节角度的通讯设备支撑架，其特征在于，所述安装板(8)上设置有水平计(11)。3.根据权利要求2所述的一种可调节角度的通讯设备支撑架，其特征在于，所述伸缩杆包括安装在U形固定套(2)上的外管(4)，设置在外管(4)内部且能沿外管(4)上下移动的内轴(6)，以及设置在外管(4)上用于固定内轴(6)的螺钉(5)；所述转轴(7)贯穿U形固定套和外管(4)下端，所述安装板(8)通过万向头(10)安装在内轴(6)的顶端，所述气缸(9)设置在内轴(6)的上端。4.根据权利要求3所述的一种可调节角度的通讯设备支撑架，其特征在于，所述转轴(7)包括限位帽(73)，连接在限位帽(73)上的固定头(71)，以及连接在固定头(71)上的螺杆(72)；所述固定头(71)贯穿U形固定套(2)的一侧壁，所述螺杆(72)则贯穿外管(4)和U形固定套(2)的另一侧壁，所述限位帽(73)则位于U形固定套(2)的外侧，所述调节螺母(3)则安装在螺杆(72)上。2CN107830345A说明书1/2页一种可调节角度的通讯设备支撑架技术领域[0001]本发明涉及一种支撑架，具体是指一种可调节角度的通讯设备支撑架。背景技术[0002]通讯设备可用于发射信号，其在使用时通常需要安装在支撑架上。传统的支撑架无法对通讯设备的位置进行调节，无法满足信号发射需要。发明内容[0003]本发明的目的在于克服传统的支撑架无法对通讯设备的位置进行调节的缺陷，提供一种可调节角度的通讯设备支撑架。[0004]本发明的目的通过下述技术方案实现：一种可调节角度的通讯设备支撑架，包括底座，设置在底座上的U形固定套，安装在U形固定套上的伸缩杆，通过万向头安装在伸缩杆顶端的安装板，贯穿U形固定套和伸缩杆下端且能左右移动的转轴，设置在转轴上的调节螺母，以及设置在伸缩杆上端的气缸；所述伸缩杆可绕转轴转动，所述气缸的伸缩头固定在安装板的下表面。[0005]进一步的，所述安装板上设置有水平计。[0006]所述伸缩杆包括安装在U形固定套上的外管，设置在外管内部且能沿外管上下移动的内轴，以及设置在外管上用于固定内轴的螺钉；所述转轴贯穿U形固定套和外管下端，所述安装板通过万向头安装在内轴的顶端，所述气缸设置在内轴的上端。[0007]所述转轴包括限位帽，连接在限位帽上的固定头，以及连接在固定头上的螺杆；所述固定头贯穿U形固定套的一侧壁，所述螺杆则贯穿外管和U形固定套的另一侧壁，所述限位帽则位于U形固定套的外侧，所述调节螺母则安装在螺杆上。[0008]本发明较现有技术相比，具有以下优点及有益效果：[0009](1)本发明设置有伸缩杆，通过伸缩杆的伸缩可以调整通讯设备的高度。[0010](2)本发明的伸缩杆可以绕转轴转动，在不使用支撑架时，可以将伸缩杆放下，以便于携带。[0011](3)本发明的安装板通过万向头安装在伸缩杆的顶端，通过气缸则可以调节安
