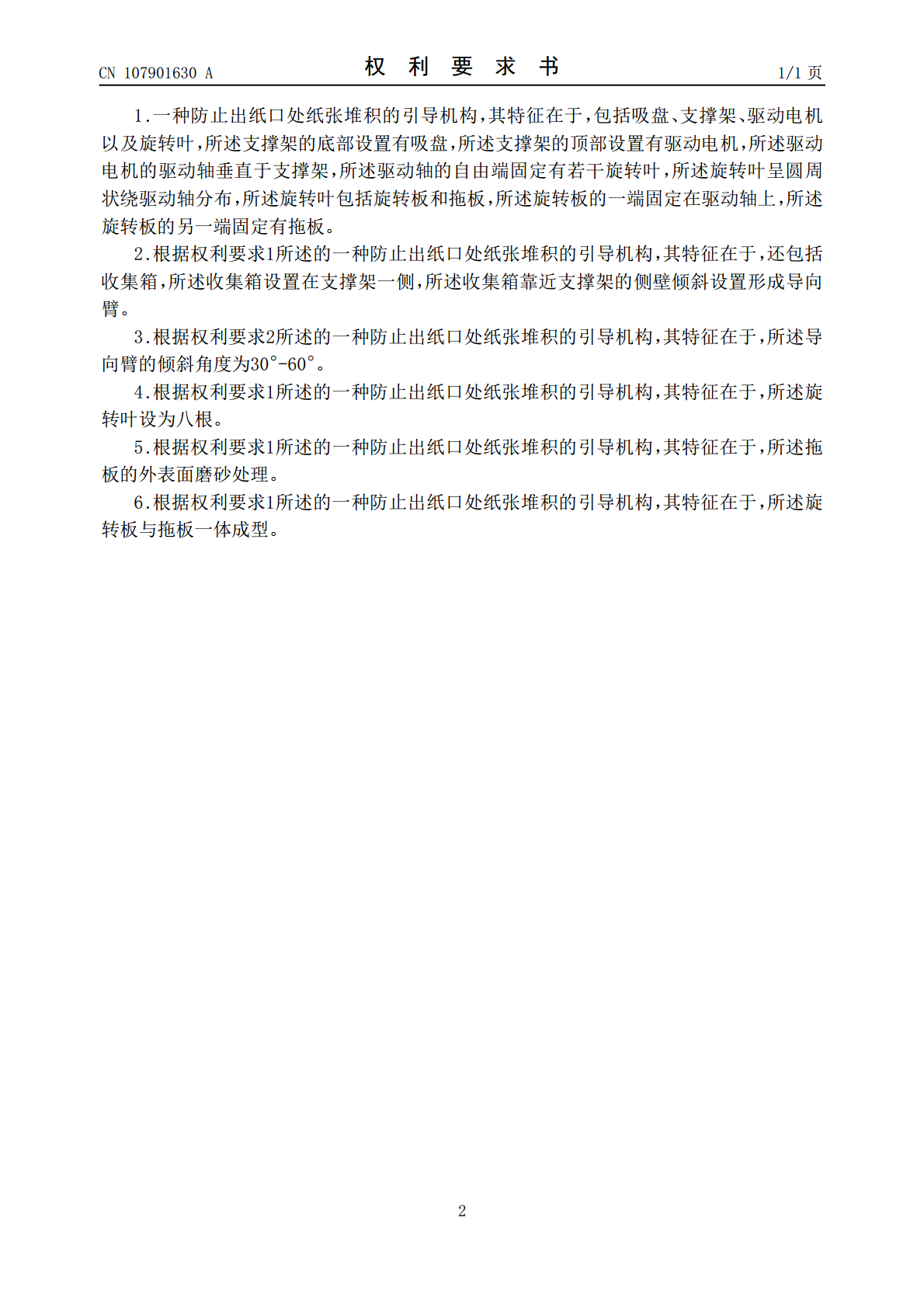

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107901630A(43)申请公布日2018.04.13(21)申请号201711442958.6(22)申请日2017.12.27(71)申请人苏州爱宝利恩精密器械科技有限公司地址215153江苏省苏州市高新区通安镇真北路88号6号楼(72)发明人刘勇(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林姚娟(51)Int.Cl.B41J13/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种防止出纸口处纸张堆积的引导机构(57)摘要本发明公开了一种防止出纸口处纸张堆积的引导机构，包括吸盘、支撑架、驱动电机以及旋转叶，所述支撑架的底部设置有吸盘，所述支撑架的顶部设置有驱动电机，所述驱动电机的驱动轴垂直于支撑架，所述驱动轴的自由端固定有若干旋转叶，所述旋转叶呈圆周状绕驱动轴分布，所述旋转叶包括旋转板和拖板，所述旋转板的一端固定在驱动轴上，所述旋转板的另一端固定有拖板。本发明提供的一种防止出纸口处纸张堆积的引导机构，其结构简单，可组合使用，能快速清理掉出纸口处的纸张，且不易混乱，整齐排列，方便工作人员的使用，提高工作效率，具有良好的应用前景，值得推广。CN107901630ACN107901630A权利要求书1/1页1.一种防止出纸口处纸张堆积的引导机构，其特征在于，包括吸盘、支撑架、驱动电机以及旋转叶，所述支撑架的底部设置有吸盘，所述支撑架的顶部设置有驱动电机，所述驱动电机的驱动轴垂直于支撑架，所述驱动轴的自由端固定有若干旋转叶，所述旋转叶呈圆周状绕驱动轴分布，所述旋转叶包括旋转板和拖板，所述旋转板的一端固定在驱动轴上，所述旋转板的另一端固定有拖板。2.根据权利要求1所述的一种防止出纸口处纸张堆积的引导机构，其特征在于，还包括收集箱，所述收集箱设置在支撑架一侧，所述收集箱靠近支撑架的侧壁倾斜设置形成导向臂。3.根据权利要求2所述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述导向臂的倾斜角度为30°-60°。4.根据权利要求1所述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述旋转叶设为八根。5.根据权利要求1所述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述拖板的外表面磨砂处理。6.根据权利要求1所述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述旋转板与拖板一体成型。2CN107901630A说明书1/3页一种防止出纸口处纸张堆积的引导机构技术领域[0001]本发明涉及一种防止出纸口处纸张堆积的引导机构，属于打印机技术领域。背景技术[0002]打印机是办公必备用品之一，工作之中经常需要将各种资料、文件、档案打印出来，是办公人员的得力助手。在工作过程中，经常会需要打印一堆材料，现有的打印机在打印完毕后，出纸口处的纸张堆积严重，经常混乱，影响工作效率，还会导致堵塞出纸口影响后续出纸，需要及时拿走出纸口处的纸张才行，若工作人员有其它事情耽搁，则会影响打印机的使用，因此需要进一步的研究。发明内容[0003]为解决现有技术中存在的不足，本发明提供了一种防止出纸口处纸张堆积的引导机构，其结构简单，可组合使用，能快速清理掉出纸口处的纸张，且不易混乱，整齐排列，方便工作人员的使用，提高工作效率，具有良好的应用前景，值得推广。[0004]为了实现上述目标，本发明采用如下的技术方案：一种防止出纸口处纸张堆积的引导机构，其特征在于，包括吸盘、支撑架、驱动电机以及旋转叶，所述支撑架的底部设置有吸盘，所述支撑架的顶部设置有驱动电机，所述驱动电机的驱动轴垂直于支撑架，所述驱动轴的自由端固定有若干旋转叶，所述旋转叶呈圆周状绕驱动轴分布，所述旋转叶包括旋转板和拖板，所述旋转板的一端固定在驱动轴上，所述旋转板的另一端固定有拖板。[0005]前述的一种防止出纸口处纸张堆积的引导机构，其特征在于，还包括收集箱，所述收集箱设置在支撑架一侧，所述收集箱靠近支撑架的侧壁倾斜设置形成导向臂。[0006]前述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述导向臂的倾斜角度为30°-60°。[0007]前述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述旋转叶设为八根。[0008]前述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述拖板的外表面磨砂处理。[0009]前述的一种防止出纸口处纸张堆积的引导机构，其特征在于，所述旋转板与拖板一体成型。[0010]本发明所达到的有益效果：本发明提供的一种防止出纸口处纸张堆积的引导机构，利用吸盘将该引导机构可拆卸的固定在打印机的出纸口处，便于根据需要选择使用，灵活度高，吸盘可设置多个，保证足够的稳定性。支撑架上的驱动电机带动旋转叶转动，旋转叶围绕驱动电机的驱动轴做圆周运动
