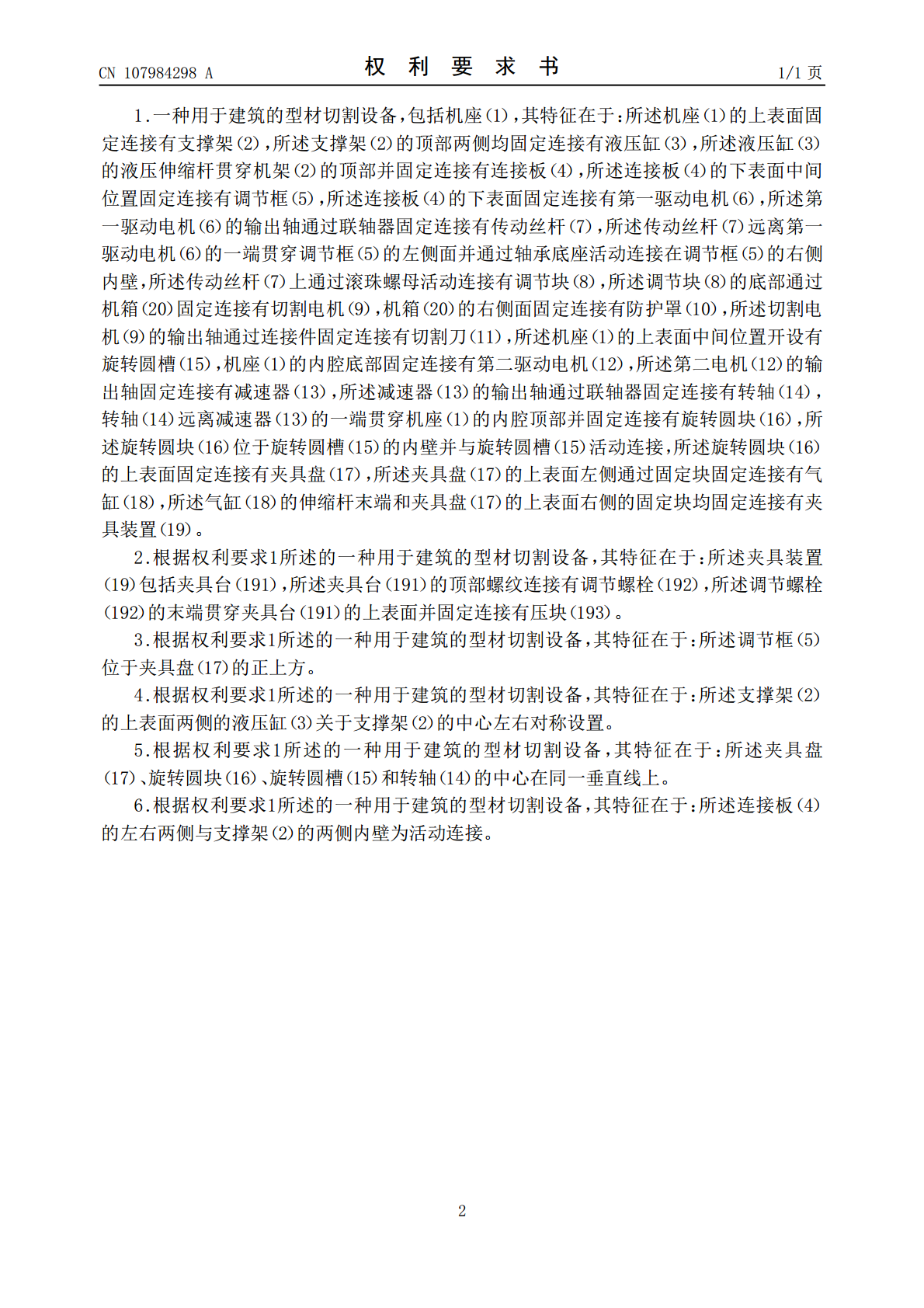

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107984298A(43)申请公布日2018.05.04(21)申请号201711292024.9(22)申请日2017.12.08(71)申请人马宁地址233000安徽省蚌埠市龙子湖区东货场路25号3栋501(72)发明人马宁(51)Int.Cl.B23Q15/20(2006.01)B23Q3/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于建筑的型材切割设备(57)摘要本发明公开了一种用于建筑的型材切割设备，包括机座，机座的上表面固定连接有支撑架，支撑架的顶部两侧均固定连接有液压缸，液压缸的液压伸缩杆贯穿机架的顶部并固定连接有连接板，连接板的下表面中间位置固定连接有调节框，连接板的下表面固定连接有第一驱动电机，第一驱动电机的输出轴通过联轴器固定连接有传动丝杆。本发明通过设置支撑架、液压缸、连接板、调节框、第一驱动电机、传动丝杆、调节块、切割电机、防护罩和切割刀相互配合，解决了现有的建筑同型材切割装置切割误差大的问题，通过设置第二驱动电机、减速器、转轴、旋转圆块、夹具盘、气缸和夹具装置相互配合，解决了现有的型材切割装置不能调节型材切割角度的问题。CN107984298ACN107984298A权利要求书1/1页1.一种用于建筑的型材切割设备，包括机座（1），其特征在于：所述机座（1）的上表面固定连接有支撑架（2），所述支撑架（2）的顶部两侧均固定连接有液压缸（3），所述液压缸（3）的液压伸缩杆贯穿机架（2）的顶部并固定连接有连接板（4），所述连接板（4）的下表面中间位置固定连接有调节框（5），所述连接板（4）的下表面固定连接有第一驱动电机（6），所述第一驱动电机（6）的输出轴通过联轴器固定连接有传动丝杆（7），所述传动丝杆（7）远离第一驱动电机（6）的一端贯穿调节框（5）的左侧面并通过轴承底座活动连接在调节框（5）的右侧内壁，所述传动丝杆（7）上通过滚珠螺母活动连接有调节块（8），所述调节块（8）的底部通过机箱（20）固定连接有切割电机（9），机箱（20）的右侧面固定连接有防护罩（10），所述切割电机（9）的输出轴通过连接件固定连接有切割刀（11），所述机座（1）的上表面中间位置开设有旋转圆槽（15），机座（1）的内腔底部固定连接有第二驱动电机（12），所述第二电机（12）的输出轴固定连接有减速器（13），所述减速器（13）的输出轴通过联轴器固定连接有转轴（14），转轴（14）远离减速器（13）的一端贯穿机座（1）的内腔顶部并固定连接有旋转圆块（16），所述旋转圆块（16）位于旋转圆槽（15）的内壁并与旋转圆槽（15）活动连接，所述旋转圆块（16）的上表面固定连接有夹具盘（17），所述夹具盘（17）的上表面左侧通过固定块固定连接有气缸（18），所述气缸（18）的伸缩杆末端和夹具盘（17）的上表面右侧的固定块均固定连接有夹具装置（19）。2.根据权利要求1所述的一种用于建筑的型材切割设备，其特征在于：所述夹具装置（19）包括夹具台（191），所述夹具台（191）的顶部螺纹连接有调节螺栓（192），所述调节螺栓（192）的末端贯穿夹具台（191）的上表面并固定连接有压块（193）。3.根据权利要求1所述的一种用于建筑的型材切割设备，其特征在于：所述调节框（5）位于夹具盘（17）的正上方。4.根据权利要求1所述的一种用于建筑的型材切割设备，其特征在于：所述支撑架（2）的上表面两侧的液压缸（3）关于支撑架（2）的中心左右对称设置。5.根据权利要求1所述的一种用于建筑的型材切割设备，其特征在于：所述夹具盘（17）、旋转圆块（16）、旋转圆槽（15）和转轴（14）的中心在同一垂直线上。6.根据权利要求1所述的一种用于建筑的型材切割设备，其特征在于：所述连接板（4）的左右两侧与支撑架（2）的两侧内壁为活动连接。2CN107984298A说明书1/3页一种用于建筑的型材切割设备技术领域[0001]本发明涉及建筑设备技术领域，具体为一种用于建筑的型材切割设备。背景技术[0002]随着社会的发展，科技不断进步，建筑行业的发展越来越快，各种样式的高楼大厦拔地而起，在建筑施工中需要用到各种类型的机械设备，机械设备的使用也大大提高了建筑工地的施工速度，同时也降低了劳动人员的劳动强度，在建筑工地中经常需要用到各种类型的建筑型材，建筑型材在使用过程中会根据实际情况将建筑型材切割成长短和角度不同的型材段。[0003]传统的建筑型材切割方式是根据需要的长度在建筑型材上标注，在标记处进行手动切割，手动切割的危险性大，同时增加了劳动人员的劳动强度，但现有的型材切割装置存在工作效率低，切割误差大的问题。发明内容[0004]（一）解决的技术问题针对现有技术的
