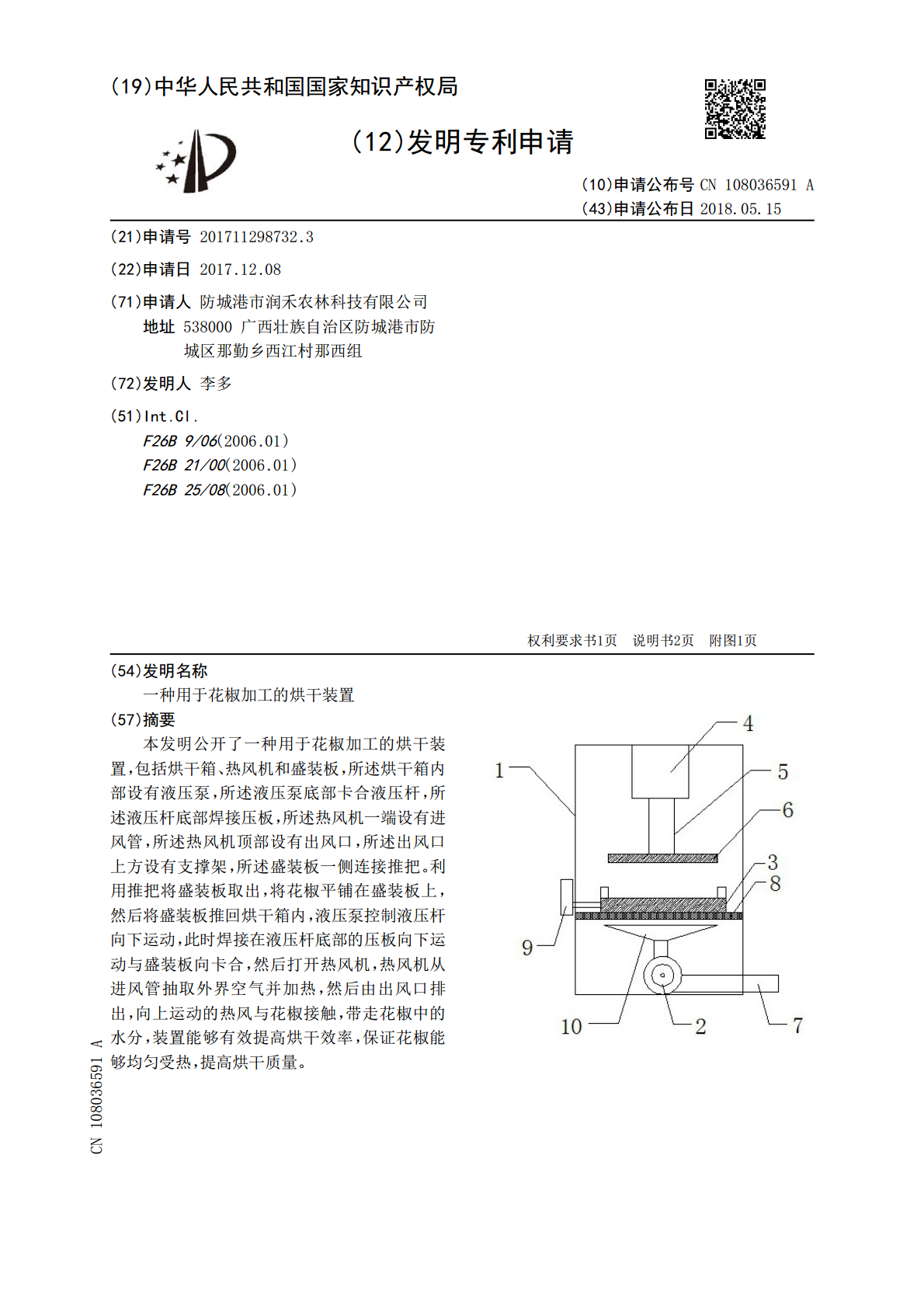

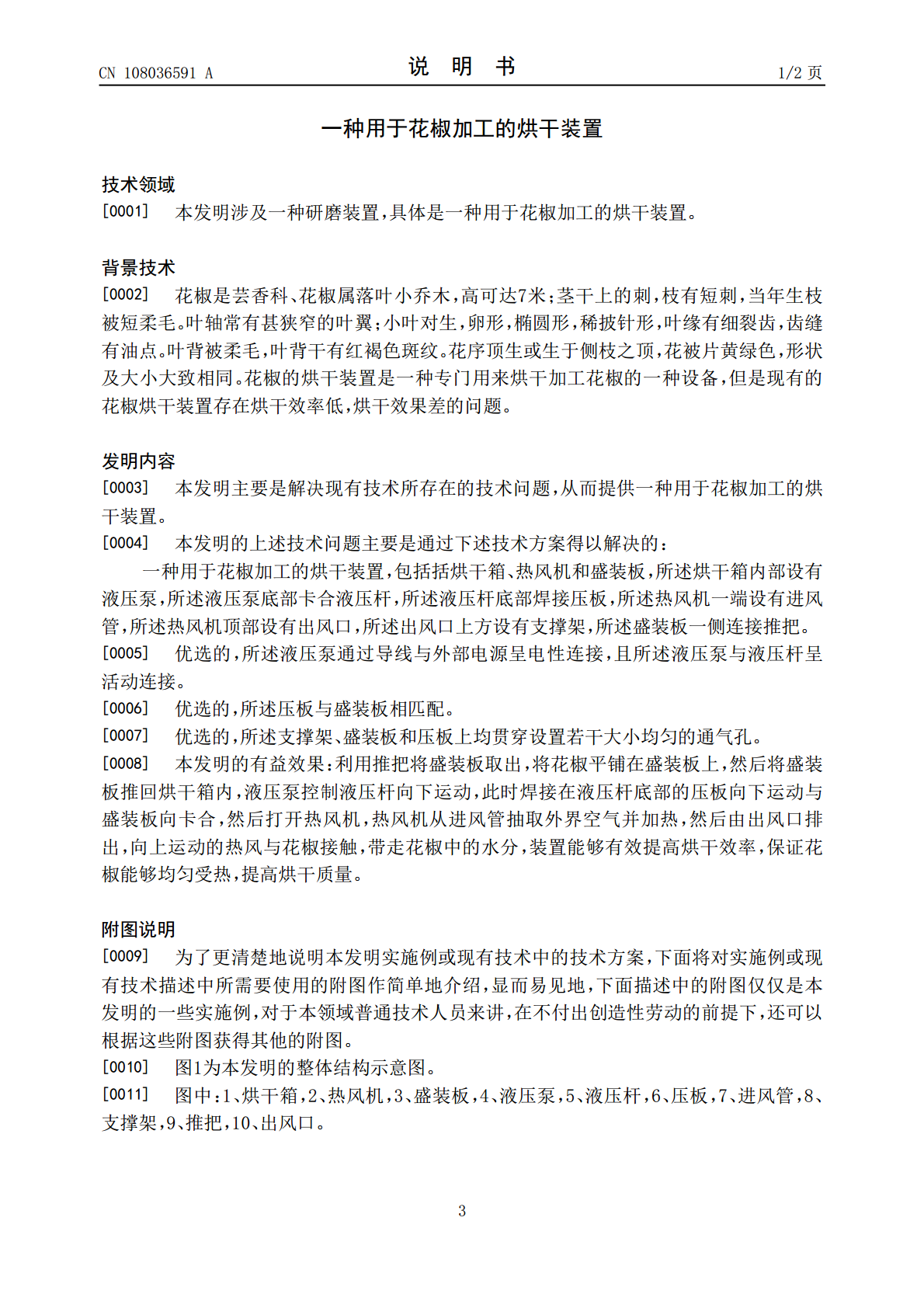

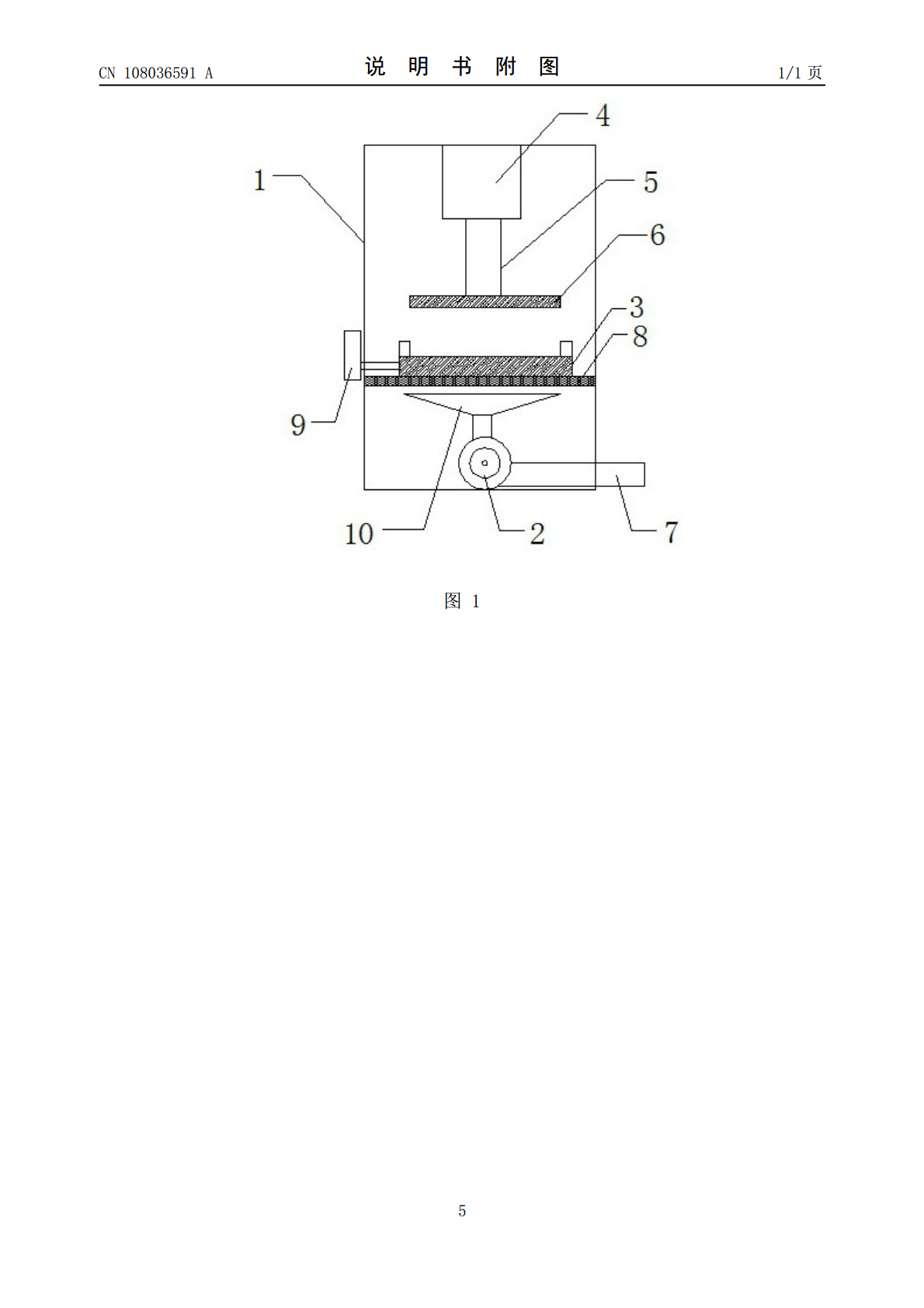

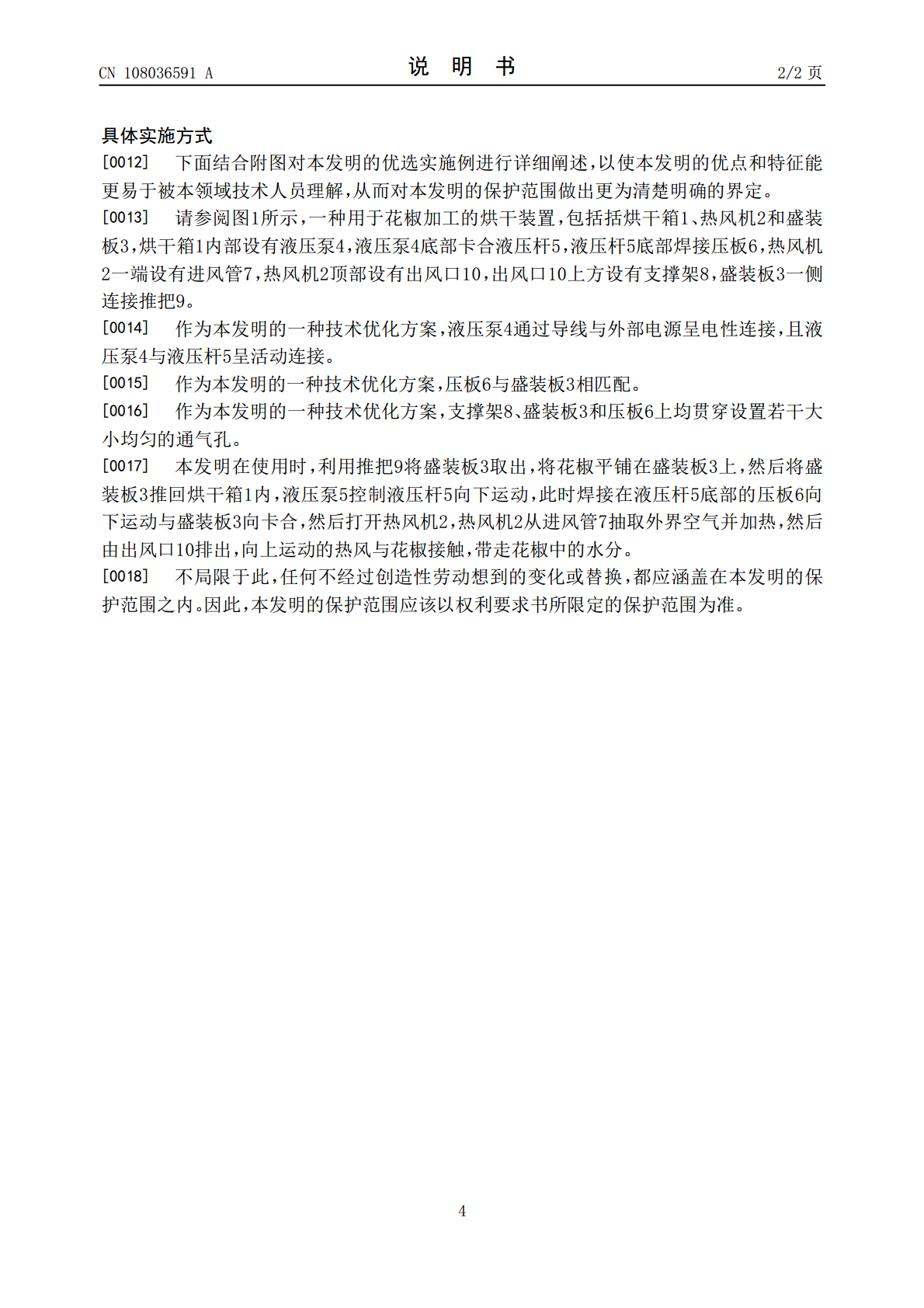

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108036591A(43)申请公布日2018.05.15(21)申请号201711298732.3(22)申请日2017.12.08(71)申请人防城港市润禾农林科技有限公司地址538000广西壮族自治区防城港市防城区那勤乡西江村那西组(72)发明人李多(51)Int.Cl.F26B9/06(2006.01)F26B21/00(2006.01)F26B25/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于花椒加工的烘干装置(57)摘要本发明公开了一种用于花椒加工的烘干装置，包括烘干箱、热风机和盛装板，所述烘干箱内部设有液压泵，所述液压泵底部卡合液压杆，所述液压杆底部焊接压板，所述热风机一端设有进风管，所述热风机顶部设有出风口，所述出风口上方设有支撑架，所述盛装板一侧连接推把。利用推把将盛装板取出，将花椒平铺在盛装板上，然后将盛装板推回烘干箱内，液压泵控制液压杆向下运动，此时焊接在液压杆底部的压板向下运动与盛装板向卡合，然后打开热风机，热风机从进风管抽取外界空气并加热，然后由出风口排出，向上运动的热风与花椒接触，带走花椒中的水分，装置能够有效提高烘干效率，保证花椒能够均匀受热，提高烘干质量。CN108036591ACN108036591A权利要求书1/1页1.一种用于花椒加工的烘干装置，包括括烘干箱（1）、热风机（2）和盛装板（3），其特征在于：所述烘干箱（1）内部设有液压泵（4），所述液压泵（4）底部卡合液压杆（5），所述液压杆（5）底部焊接压板（6），所述热风机（2）一端设有进风管（7），所述热风机（2）顶部设有出风口（10），所述出风口（10）上方设有支撑架（8），所述盛装板（3）一侧连接推把（9）。2.根据权利要求1所述的一种用于花椒加工的烘干装置，其特征在于：所述液压泵（4）通过导线与外部电源呈电性连接，且所述液压泵（4）与液压杆（5）呈活动连接。3.根据权利要求1所述的一种用于花椒加工的烘干装置，其特征在于：所述压板（6）与盛装板（3）相匹配。4.根据权利要求1所述的一种用于花椒加工的烘干装置，其特征在于：所述支撑架（8）、盛装板（3）和压板（6）上均贯穿设置若干大小均匀的通气孔。2CN108036591A说明书1/2页一种用于花椒加工的烘干装置技术领域[0001]本发明涉及一种研磨装置，具体是一种用于花椒加工的烘干装置。背景技术[0002]花椒是芸香科、花椒属落叶小乔木，高可达7米；茎干上的刺，枝有短刺，当年生枝被短柔毛。叶轴常有甚狭窄的叶翼；小叶对生，卵形，椭圆形，稀披针形，叶缘有细裂齿，齿缝有油点。叶背被柔毛，叶背干有红褐色斑纹。花序顶生或生于侧枝之顶，花被片黄绿色，形状及大小大致相同。花椒的烘干装置是一种专门用来烘干加工花椒的一种设备，但是现有的花椒烘干装置存在烘干效率低，烘干效果差的问题。发明内容[0003]本发明主要是解决现有技术所存在的技术问题，从而提供一种用于花椒加工的烘干装置。[0004]本发明的上述技术问题主要是通过下述技术方案得以解决的：一种用于花椒加工的烘干装置，包括括烘干箱、热风机和盛装板，所述烘干箱内部设有液压泵，所述液压泵底部卡合液压杆，所述液压杆底部焊接压板，所述热风机一端设有进风管，所述热风机顶部设有出风口，所述出风口上方设有支撑架，所述盛装板一侧连接推把。[0005]优选的，所述液压泵通过导线与外部电源呈电性连接，且所述液压泵与液压杆呈活动连接。[0006]优选的，所述压板与盛装板相匹配。[0007]优选的，所述支撑架、盛装板和压板上均贯穿设置若干大小均匀的通气孔。[0008]本发明的有益效果：利用推把将盛装板取出，将花椒平铺在盛装板上，然后将盛装板推回烘干箱内，液压泵控制液压杆向下运动，此时焊接在液压杆底部的压板向下运动与盛装板向卡合，然后打开热风机，热风机从进风管抽取外界空气并加热，然后由出风口排出，向上运动的热风与花椒接触，带走花椒中的水分，装置能够有效提高烘干效率，保证花椒能够均匀受热，提高烘干质量。附图说明[0009]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。[0010]图1为本发明的整体结构示意图。[0011]图中：1、烘干箱，2、热风机，3、盛装板，4、液压泵，5、液压杆，6、压板，7、进风管，8、支撑架，9、推把，10、出风口。3CN108036591A说明书2/2页具体实施方式[0012]下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的
