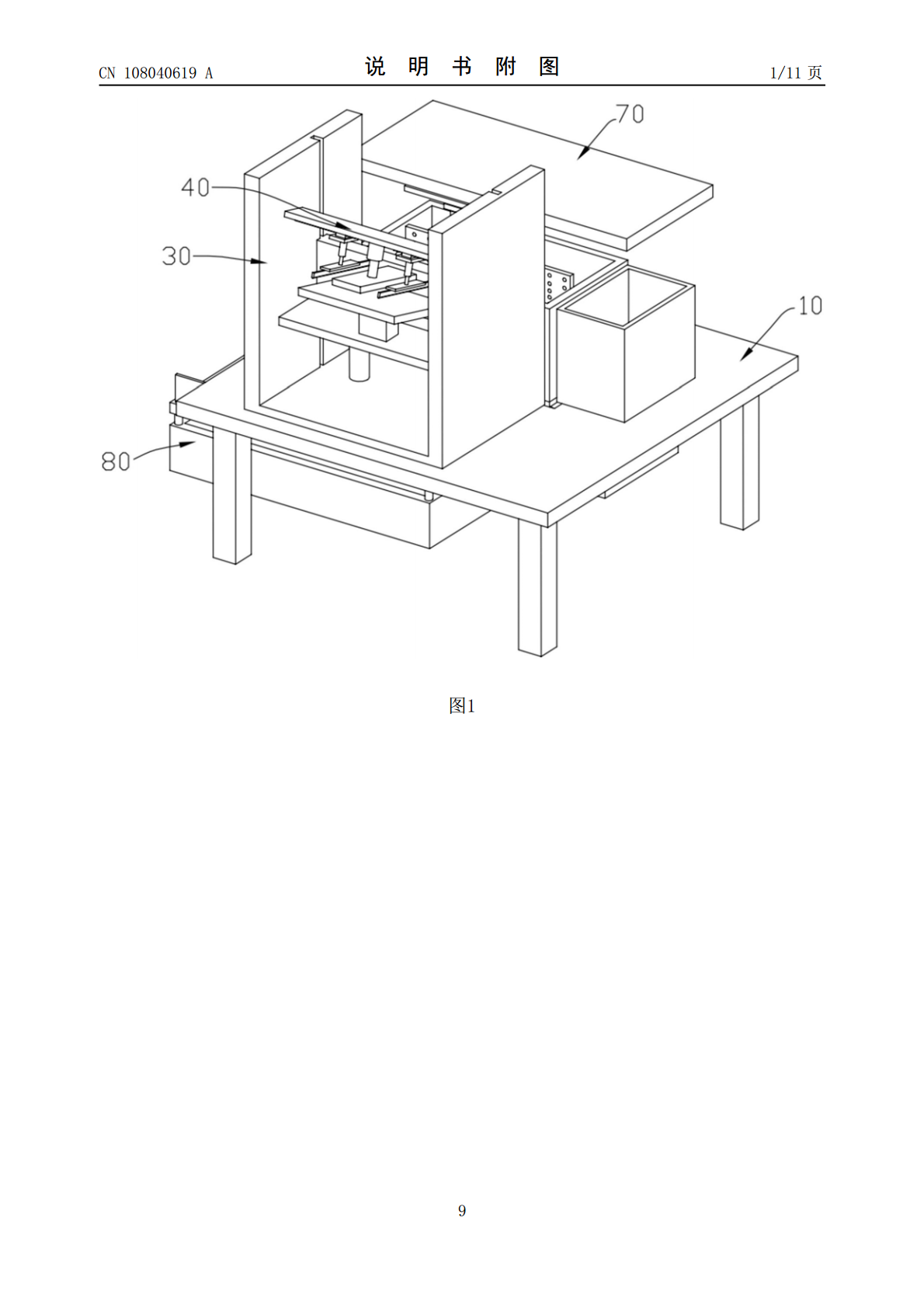

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108040619A(43)申请公布日2018.05.18(21)申请号201711391022.5(22)申请日2017.12.21(71)申请人苏州市嘉明机械制造有限公司地址215000江苏省苏州市高新区横塘青春工业园(72)发明人沈金明(74)专利代理机构常州市权航专利代理有限公司32280代理人袁兴隆(51)Int.Cl.A01F11/06(2006.01)A01F12/00(2006.01)权利要求书2页说明书5页附图11页(54)发明名称一种带有水箱的剥皮机(57)摘要本发明公开了一种带有水箱的剥皮机，包括：一安装有第一气缸的机架；固定设置在所述机架顶端面上的支撑架，其包括一底板和对称设置在所述底板两侧边沿上的一对侧板，所述底板和所述侧板围设形成一容置区；一倾斜设置在所述支撑架的容置区内的承载板；一位于所述承载板上方的切割单元；一位于所述承载板的低端部出料口侧的挡板单元；一设置在所述机架的顶端面上且位于所述支撑架一侧的水箱单元；一安装在所述支撑架的容置区内用于将所述承载板上的玉米果穗承接至所述水箱单元的承接板单元；以及一设置在所述机架下方的辊式输送线单元。本发明能够有效的提高玉米果穗的剥皮效率和改善玉米果穗的剥皮效果。CN108040619ACN108040619A权利要求书1/2页1.一种带有水箱的剥皮机，用于玉米果穗剥皮，其特征在于，所述带有水箱的剥皮机包括：一安装有第一气缸（11）的机架（10）；固定设置在所述机架（10）顶端面上的支撑架（30），其包括一底板（31）和对称设置在所述底板（31）两侧边沿上的一对侧板（32），所述底板（31）和所述侧板（32）围设形成一容置区；一倾斜设置在所述支撑架（30）的容置区内的承载板（20）；一安装在所述支撑架（30）的容置区内且位于所述承载板（20）上方的切割单元（40）；一位于所述承载板（20）的低端部出料口侧的挡板单元（50）；一设置在所述机架（10）的顶端面上且位于所述支撑架（30）一侧的水箱单元（70）；一安装在所述支撑架（30）的容置区内用于将所述承载板（20）上的玉米果穗承接至所述水箱单元（70）的承接板单元（60）；以及一设置在所述机架（10）下方的辊式输送线单元（80）；其中，所述水箱单元（70）包括一设置在所述机架（10）顶端面上的水箱（76）、设置在所述水箱（76）上方的苞叶滤除模块以及一设置在所述水箱（76）一侧用于放置废弃苞叶的回收箱（79），所述水箱（76）的上、下端面为敞口结构，所述水箱（76）的下部端口上铰接有一活动板（77），所述活动板（77）与所述第一气缸（11）的活塞杆连接，所述水箱（76）的内壁上安装有多个用于喷射高压气流的喷嘴（78），所述水箱（76）侧壁的底部设置有出水口（761），所述机架（10）上成型有一供所述活动板（77）向下翻折的开口。2.如权利要求1所述的带有水箱的剥皮机，其特征在于，所述苞叶滤除模块包括一固定设置在所述水箱（76）正上方的第一支撑板（71）、一通过第二直线导轨（711）安装在所述第一支撑板（71）的底端面上的第二支撑板（72）、一通过第三直线导轨（721）安装在所述第二支撑板（72）的底端面上的第五气缸（73）、一与所述第五气缸（73）的活塞杆枢接的滤板（74）以及一用于驱动所述滤板（74）转动的第一驱动部（75），其中，所述滤板（74）上成型有多个滤孔，所述滤板（74）的顶部一体成型有一枢接部（741），所述第一驱动部（75）包括一通过电机座安装在所述第五气缸（73）的活塞杆上的第二电机、一安装在所述第二电机的输出轴上的主动齿轮以及一与所述主动齿轮相啮合且安装在所述枢接部（741）上的从动齿轮。3.如权利要求1所述的带有水箱的剥皮机，其特征在于，所述辊式输送线单元（80）的一端位于所述机架（10）开口的正下方、另一端延伸至所述机架（10）外侧，所述辊式输送线单元（80）包括一辊式输送线（81）和安装在所述辊式输送线（81）正下方的积水盒（82），其中，所述辊式输送线（81）的两侧边沿上设置有避免玉米果穗甩出的护板（83），所述护板（83）沿所述辊式输送线（81）的运行方向分布。4.如权利要求1所述的带有水箱的剥皮机，其特征在于，所述承接板单元（60）包括一铰接在所述侧板（32）上的承接板（61）和用于驱使所述承接板（61）转动的第一电机（62），其中，所述第一电机（62）通过电机座安装在所述侧板（32）的外侧壁上。5.如权利要求1所述的带有水箱的剥皮机，其特征在于，所述承载板（20）通过一固定板（21）和一立柱（22）倾斜安装在所述支撑架（30）内，其中，所述固定板（21）固定设置在一对所述侧板（32）上，所述立柱（22
