一种带有往复移动式放置框的中药材烘干装置.pdf

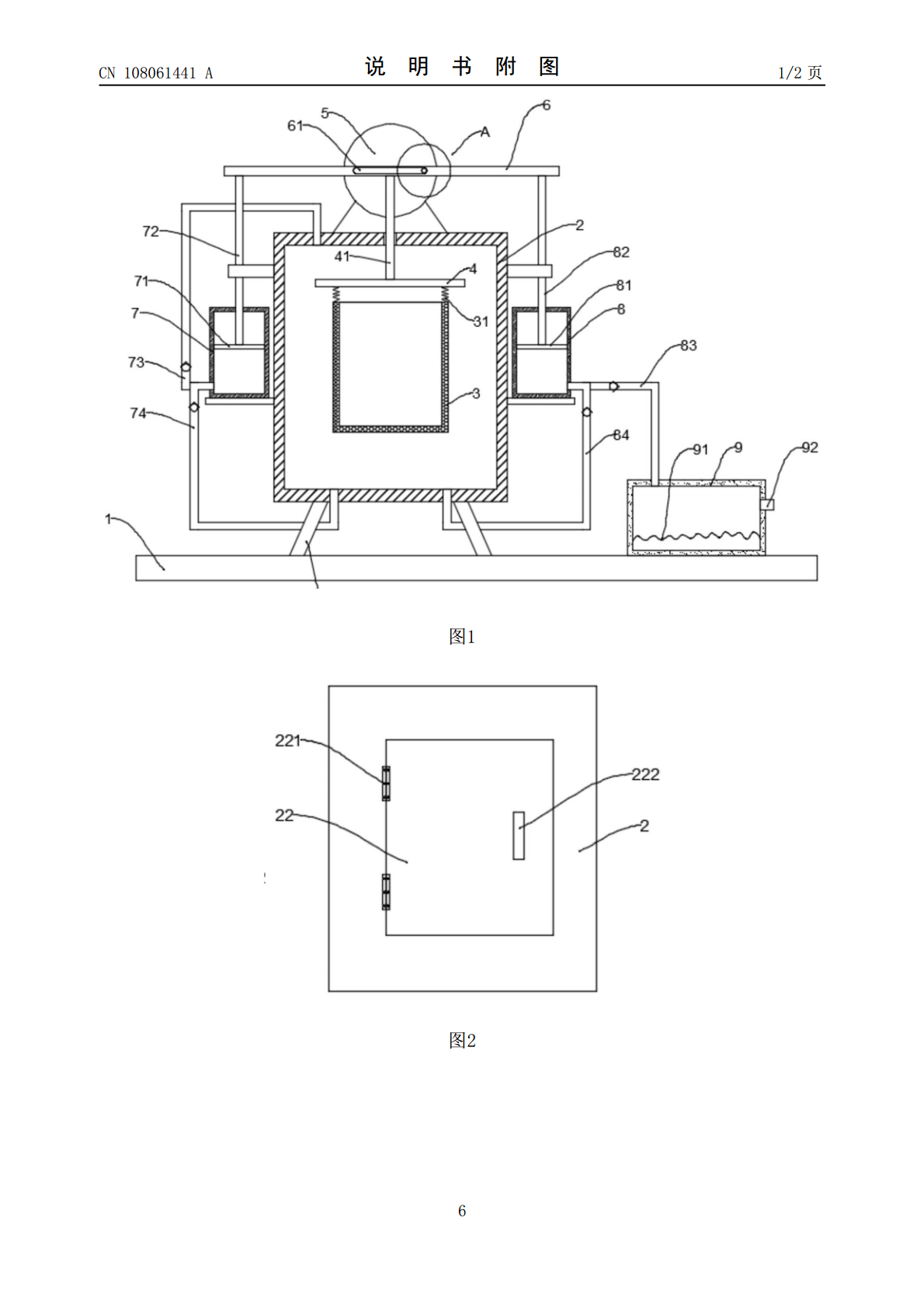

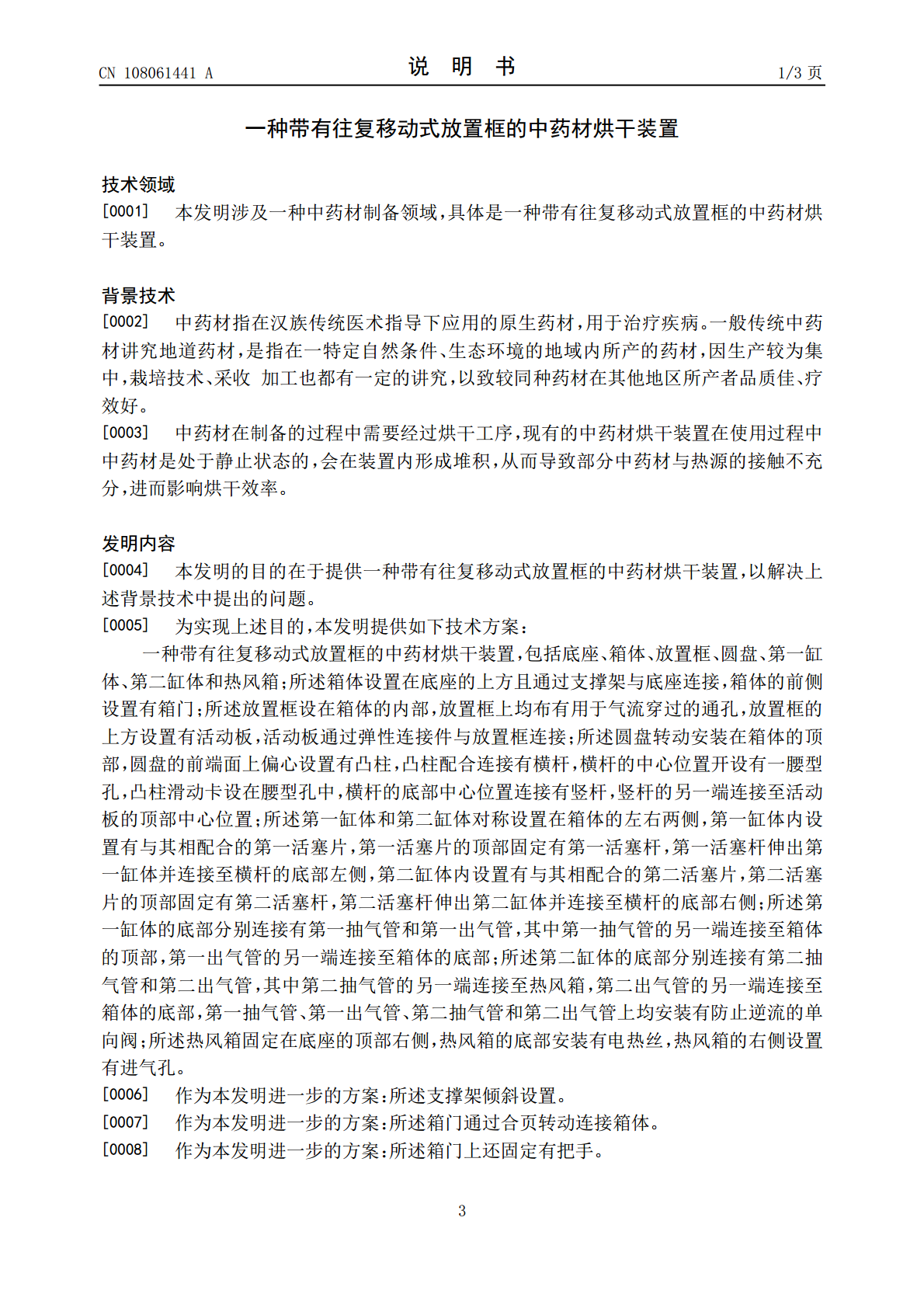

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108061441A(43)申请公布日2018.05.22(21)申请号201711304611.5F26B25/02(2006.01)(22)申请日2017.12.11(71)申请人刘翠玲地址236400安徽省阜阳市临泉县永生路6号(72)发明人刘翠玲(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人刘备(51)Int.Cl.F26B9/08(2006.01)F26B21/00(2006.01)F26B21/04(2006.01)F26B25/04(2006.01)F26B25/18(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种带有往复移动式放置框的中药材烘干装置(57)摘要本发明公开了一种带有往复移动式放置框的中药材烘干装置，包括底座、箱体、放置框、圆盘、第一缸体、第二缸体和热风箱；所述箱体设置在底座的上方且通过支撑架与底座连接；所述放置框设在箱体的内部；所述圆盘转动安装在箱体的顶部，圆盘的前端面上偏心设置有凸柱，凸柱配合连接有横杆；所述第一缸体和第二缸体对称设置在箱体的左右两侧；所述热风箱固定在底座的顶部右侧，热风箱的底部安装有电热丝。本发明通过设置往复移动式的放置框，并且将放置框设计为弹性连接，能够在烘干的过程中对中药材进行翻动，避免中药材形成堆积，使中药材与热空气的接触更加充分，提高烘干效率。CN108061441ACN108061441A权利要求书1/1页1.一种带有往复移动式放置框的中药材烘干装置，包括底座（1）、箱体（2）、放置框（3）、圆盘（5）、第一缸体（7）、第二缸体（8）和热风箱（9）；其特征在于，所述箱体（2）设置在底座（1）的上方且通过支撑架（21）与底座（1）连接，箱体（2）的前侧设置有箱门（22）；所述放置框（3）设在箱体（2）的内部，放置框（3）上均布有用于气流穿过的通孔，放置框（3）的上方设置有活动板（4），活动板（4）通过弹性连接件（31）与放置框（3）连接；所述圆盘（5）转动安装在箱体（2）的顶部，圆盘（5）的前端面上偏心设置有凸柱（51），凸柱（51）配合连接有横杆（6），横杆（6）的中心位置开设有一腰型孔（61），凸柱（51）滑动卡设在腰型孔（61）中，横杆（6）的底部中心位置连接有竖杆（41），竖杆（41）的另一端连接至活动板（4）的顶部中心位置；所述第一缸体（7）和第二缸体（8）对称设置在箱体（2）的左右两侧，第一缸体（7）内设置有与其相配合的第一活塞片（71），第一活塞片（71）的顶部固定有第一活塞杆（72），第一活塞杆（72）伸出第一缸体（7）并连接至横杆（6）的底部左侧，第二缸体（8）内设置有与其相配合的第二活塞片（81），第二活塞片（81）的顶部固定有第二活塞杆（82），第二活塞杆（82）伸出第二缸体（8）并连接至横杆（6）的底部右侧；所述第一缸体（7）的底部分别连接有第一抽气管（73）和第一出气管（74），其中第一抽气管（73）的另一端连接至箱体（2）的顶部，第一出气管（74）的另一端连接至箱体（2）的底部；所述第二缸体（8）的底部分别连接有第二抽气管（83）和第二出气管（84），其中第二抽气管（83）的另一端连接至热风箱（9），第二出气管（84）的另一端连接至箱体（2）的底部，第一抽气管（73）、第一出气管（74）、第二抽气管（83）和第二出气管（84）上均安装有防止逆流的单向阀；所述热风箱（9）固定在底座（1）的顶部右侧，热风箱（9）的底部安装有电热丝（91），热风箱（9）的右侧设置有进气孔（92）。2.根据权利要求1所述的带有往复移动式放置框的中药材烘干装置，其特征在于，所述支撑架（21）倾斜设置。3.根据权利要求1所述的带有往复移动式放置框的中药材烘干装置，其特征在于，所述箱门（22）通过合页（221）转动连接箱体（2）。4.根据权利要求1所述的带有往复移动式放置框的中药材烘干装置，其特征在于，所述箱门（22）上还固定有把手（22）。5.根据权利要求1所述的带有往复移动式放置框的中药材烘干装置，其特征在于，所述圆盘（5）的后侧配备有驱动其转动的电机。6.根据权利要求1所述的带有往复移动式放置框的中药材烘干装置，其特征在于，所述弹性连接件（31）为弹簧。7.根据权利要求1所述的带有往复移动式放置框的中药材烘干装置，其特征在于，凸柱（51）与圆盘（5）一体成型。2CN108061441A说明书1/3页一种带有往复移动式放置框的中药材烘干装置技术领域[0001]本发明涉及一种中药材制备领域，具体是一种带有往复移动式放置框的中药材烘干装置。背景技术[0002]中药材指在汉族传统医术指导下应用的原生药材，用于治疗疾病。一般传统中药材讲究地道药材，
