一种纺织用加湿设备.pdf

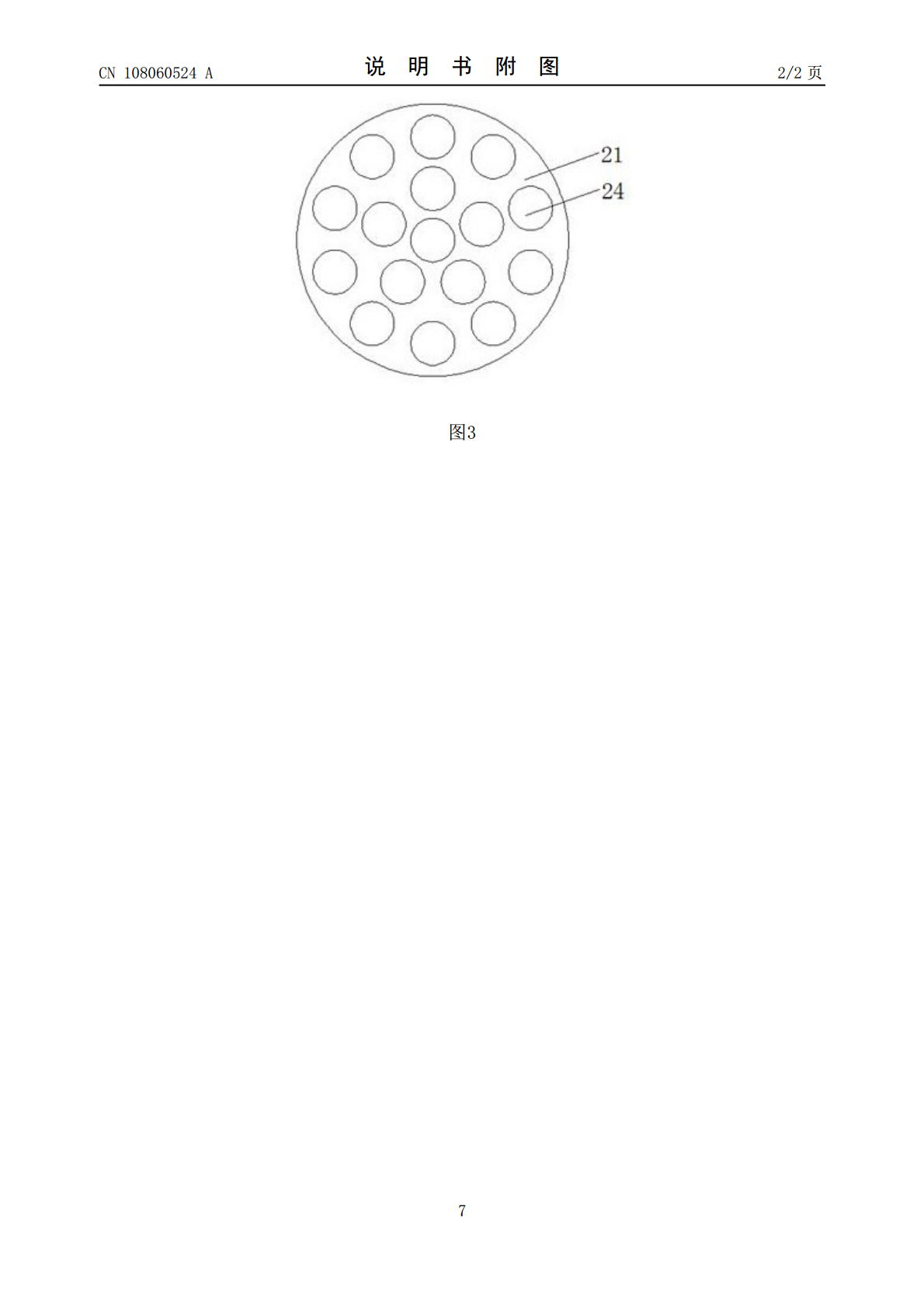

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108060524A(43)申请公布日2018.05.22(21)申请号201810007770.7(22)申请日2018.01.04(71)申请人苏州旺谦纺织科技有限公司地址215200江苏省苏州市吴江区盛泽镇东盛步行街3-1016号公寓(72)发明人周剑彬(74)专利代理机构南京正联知识产权代理有限公司32243代理人顾伯兴(51)Int.Cl.D06B1/02(2006.01)D06B23/20(2006.01)D06B23/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种纺织用加湿设备(57)摘要本发明公开了一种纺织用加湿设备，包括工作平台，所述工作平台底部的两侧均固定连接有滚轮架，所述滚轮架的底部通过转轴活动连接有滚轮，所述工作平台顶部的右侧固定连接有第一支撑架，所述第一支撑架的顶部通过转轴活动连接有第一滚筒，所述第一滚筒的底部设置有纺织品，所述工作平台顶部的左侧固定连接有第二支撑架。本发明通过设置加湿器、出气管、控制阀门、箱体、转杆、齿轮、齿板、连接管、软管、连接杆、滑块、万向球头和喷头，能够使得纺织用加湿设备加湿的效率高，加湿的高度可以调节，在加湿不同的纺织品时十分方便，提高了使用者的工作效率，有利于纺织品的下一步加工，给企业带来经济效益。CN108060524ACN108060524A权利要求书1/1页1.一种纺织用加湿设备，包括工作平台（1），其特征在于：所述工作平台（1）底部的两侧均固定连接有滚轮架（2），所述滚轮架（2）的底部通过转轴活动连接有滚轮（3），所述工作平台（1）顶部的右侧固定连接有第一支撑架（4），所述第一支撑架（4）的顶部通过转轴活动连接有第一滚筒（5），所述第一滚筒（5）的底部设置有纺织品（6），所述工作平台（1）顶部的左侧固定连接有第二支撑架（7），所述第二支撑架（7）的表面通过转轴活动连接有第二滚筒（8），所述工作平台（1）的顶部固定连接有加湿器（9），所述加湿器（9）的右侧连通有出气管（10），所述出气管（10）的表面设置有控制阀门（11），所述工作平台（1）的顶部固定连接有箱体（12），所述箱体（12）位于出气管（10）的右侧，所述箱体（12）的正表面贯穿设置有转杆（13），所述转杆（13）的背端与箱体（12）内腔的后侧活动连接，所述转杆（13）的表面套设有齿轮（14），所述齿轮（14）的右侧啮合有齿板（15），所述齿板（15）的顶部延伸至箱体（12）的顶部并活动连接有连接管（16），所述连接管（16）的左侧连通有软管（17），所述软管（17）远离连接管（16）的一端与出气管（10）连通，所述齿板（15）的右侧固定连接有连接杆（18），所述连接杆（18）远离齿板（15）的一端固定连接有滑块（19），所述箱体（12）内腔的右侧开设有与滑块（19）相适配的凹槽，所述连接管（16）的顶部活动连接有万向球头（20），所述万向球头（20）的顶部固定连接有喷头（21），所述喷头（21）顶部的横截面积大于纺织品（6）的宽度。2.根据权利要求1所述的一种纺织用加湿设备，其特征在于：所述箱体（12）的顶部开设有与齿板（15）相适配的通孔。3.根据权利要求1所述的一种纺织用加湿设备，其特征在于：所述第二支撑架（7）的左侧固定连接有把手（22），所述把手（22）的形状为半圆形。4.根据权利要求1所述的一种纺织用加湿设备，其特征在于：所述转杆（13）的表面套设有防滑套（23），所述防滑套（23）的表面设置有防滑纹。5.根据权利要求1所述的一种纺织用加湿设备，其特征在于：所述喷头（21）的表面设置有喷孔（24），所述喷孔（24）的数量不少于十六个。2CN108060524A说明书1/3页一种纺织用加湿设备技术领域[0001]本发明涉及纺织设备技术领域，具体为一种纺织用加湿设备。背景技术[0002]中国古代的纺织与印染技术具有非常悠久的历史，早在原始社会时期，古人为了适应气候的变化，已懂得就地取材，利用自然资源作为纺织和印染的原料，以及制造简单的纺织工具，直至今天，我们日常的衣、某些生活用品和艺术品都是纺织和印染技术的产物，在纺织品生产中常用到加湿设备，然而传统的纺织用加湿设备加湿的效率低，加湿的高度不可以调节，在加湿不同的纺织品时会给使用者带来不便，降低了使用者的工作效率，加湿距离过近或者过远都不利于纺织品的下一步加工，给企业带来经济损失。发明内容[0003]本发明的目的在于提供一种纺织用加湿设备，具备可调节加湿距离的优点，解决了传统的纺织用加湿设备加湿的效率低，加湿的高度不可以调节，在加湿不同的纺织品时会给使用者带来不便，降低了使用者的工作效率，加湿距离过近或者过远都不利于纺织品的下一步加工，给企业带来
