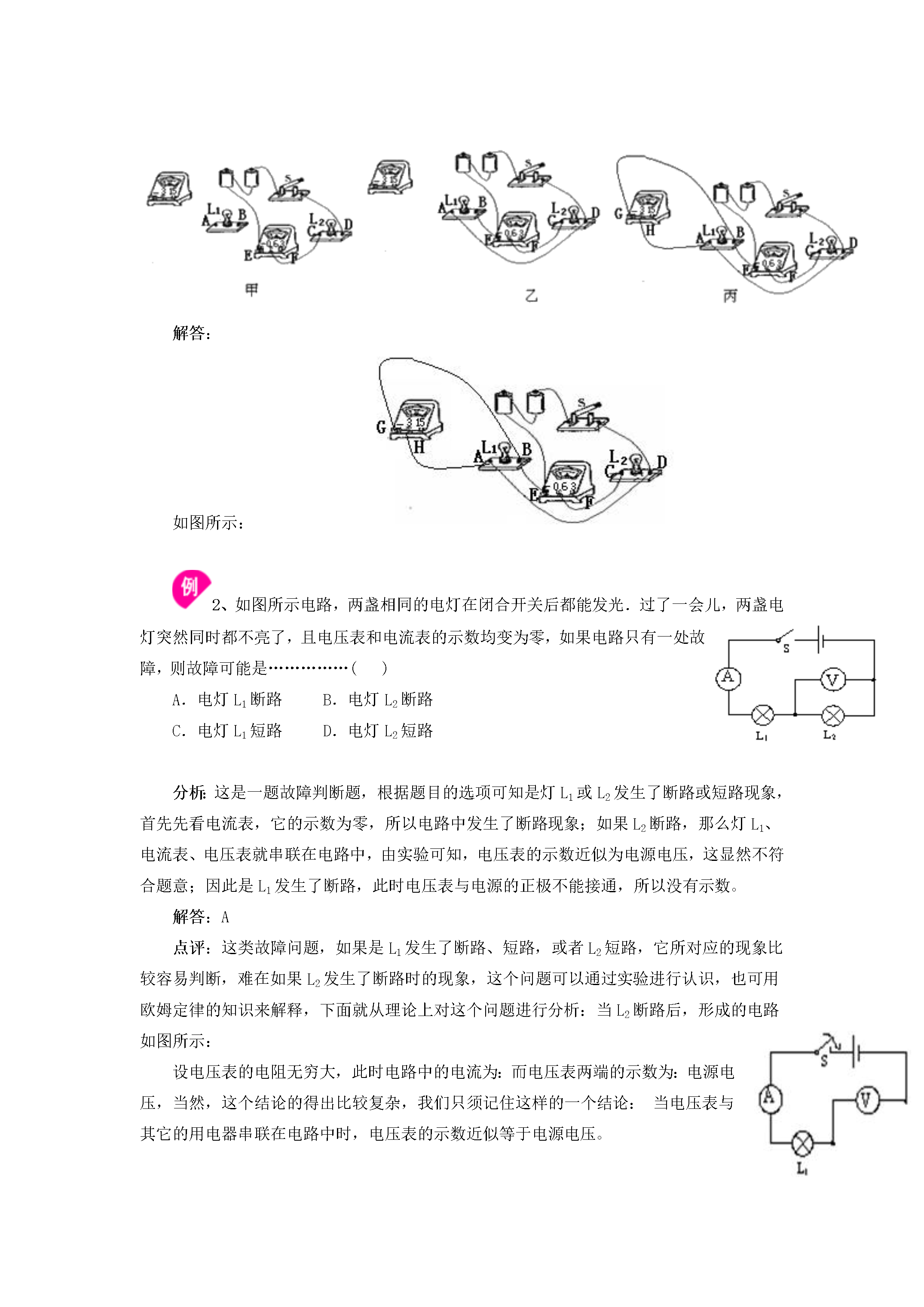

串、并联电路中电流的关系电压、电阻一、电流：定义：电流的强弱。单位――安培（A）方向：从电源的正极出发回到电源的负极。测量：电流表电流表的使用：1．与被测电路成串联关系；2．电流电流表的正接线柱流入负接线柱流出；3．不能直接接在电源的两极．电流特点：串联电路中电流处处相等；并联电路中干路中电流等于各条支路中电流之和。二、电压：定义：电源是提供电压的装置。电压是使电路中形成电流的原因。电压符号：U常见电压值：一节干电池的电压是1.5V；家庭电路（照明电路、生活用电）的电压是220V；对人体的安全电压是不高于36V。单位――伏特（V）测量：仪表――电压表电压表的使用；1．与被测电路成并联关系；2．电流从电压表的正接线柱流入负接线柱流出；3．它的电阻近似于无穷大在电路中相当于断路。电压特点：串联电路两端的总电压等于各串联导体的电压之和；并联电路各条支路两端的电压都相等。三、电阻：1、导体对电流的阻碍作用叫电阻用字母R表示。电阻的国际单位是：欧姆用符号Ω表示。如果导体两端的电压是1_________V通过的电流是1A这段导体的电阻就是1欧姆。2、决定电阻大小的因素：导体的电阻是导体本身的一种属性导体电阻的大小决定于导体的材料（不同材料的导体导电性能不同）、长度(导体越长电阻越大）、横截面积(导体的横截面积越小电阻越大）和温度（对于大多数导体温度越高电阻越大）。四、点评：1.重要概念和公式（1）用电流表和电压表测量电流、电压的方法；（2）串联和并联电路中的电流和电压特点；（3）决定电阻大小的因素。2.基本物理方法（1）类比法：电流和电压的概念很难理解因此将电流与水流进行类比、将电压与水压进行类比利用它们的相似性能形象地认识电流与电压。（2）对比法：本节中将串联与并联中的开关的作用进行对比、将串联和并联电路中的电流和电压特点进行对比这样能更好的分清两种电路的特点。3.易错易混淆的问题（1）串联电路中电流处处相等但不能理解为串联电路中电流就保持不变。（2）电流与电压的测量中要注意仪表的量程和正负接线柱的连接。例题评析1、如图所示用笔画出的线替代导线将图中的实物元件将两盏灯并列连接起来要求开关S在干路上电流表测量L2的电流电压表测量L1两端的电压。分析：这是一题连接并联电路实物图的试题．在连接时可以按照如下的顺序来连接：（1）先连接只有一条支路的电路如本题中先将电源、开关、电流表、灯L2连接起来这相当于一个串联电路如图甲所示；（2）L1就相当于是接在由L2、电流表所组成的支路的两端即图中的E点、D点如图乙所示；（3）最后将电压表接在L1的两端即A、B两点如图丙。解答：如图所示：2、如图所示电路两盏相同的电灯在闭合开关后都能发光．过了一会儿两盏电灯突然同时都不亮了且电压表和电流表的示数均变为零如果电路只有一处故障则故障可能是……………()A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路分析：这是一题故障判断题根据题目的选项可知是灯L1或L2发生了断路或短路现象首先先看电流表它的示数为零所以电路中发生了断路现象；如果L2断路那么灯L1、电流表、电压表就串联在电路中由实验可知电压表的示数近似为电源电压这显然不符合题意；因此是L1发生了断路此时电压表与电源的正极不能接通所以没有示数。解答：A点评：这类故障问题如果是L1发生了断路、短路或者L2短路它所对应的现象比较容易判断难在如果L2发生了断路时的现象这个问题可以通过实验进行认识也可用欧姆定律的知识来解释下面就从理论上对这个问题进行分析：当L2断路后形成的电路如图所示：设电压表的电阻无穷大此时电路中的电流为：而电压表两端的示数为：电源电压当然这个结论的得出比较复杂我们只须记住这样的一个结论：当电压表与其它的用电器串联在电路中时电压表的示数近似等于电源电压。3、某同学按如图所示的电路图连接进行探究实验实验时电阻R1保持不变滑动变阻器R2的最大值为20Ω三次改变滑动变阻器的滑片P位置得到以下的实验数据：次数A1表/AA2表/AV1表/VV2表/VV表/V10.40.4481220.60.6661230.80.88412请回答：（1）图中所示电路中电阻R1和R2是＿＿联；电压表V测的是＿＿两端的电压．（2）根据表V1、V2和V示数可以得出结论：________________________；比较每次实验电流表A1和A2的大小可以得出结
