一种黑木耳菌袋自动打孔设备.pdf

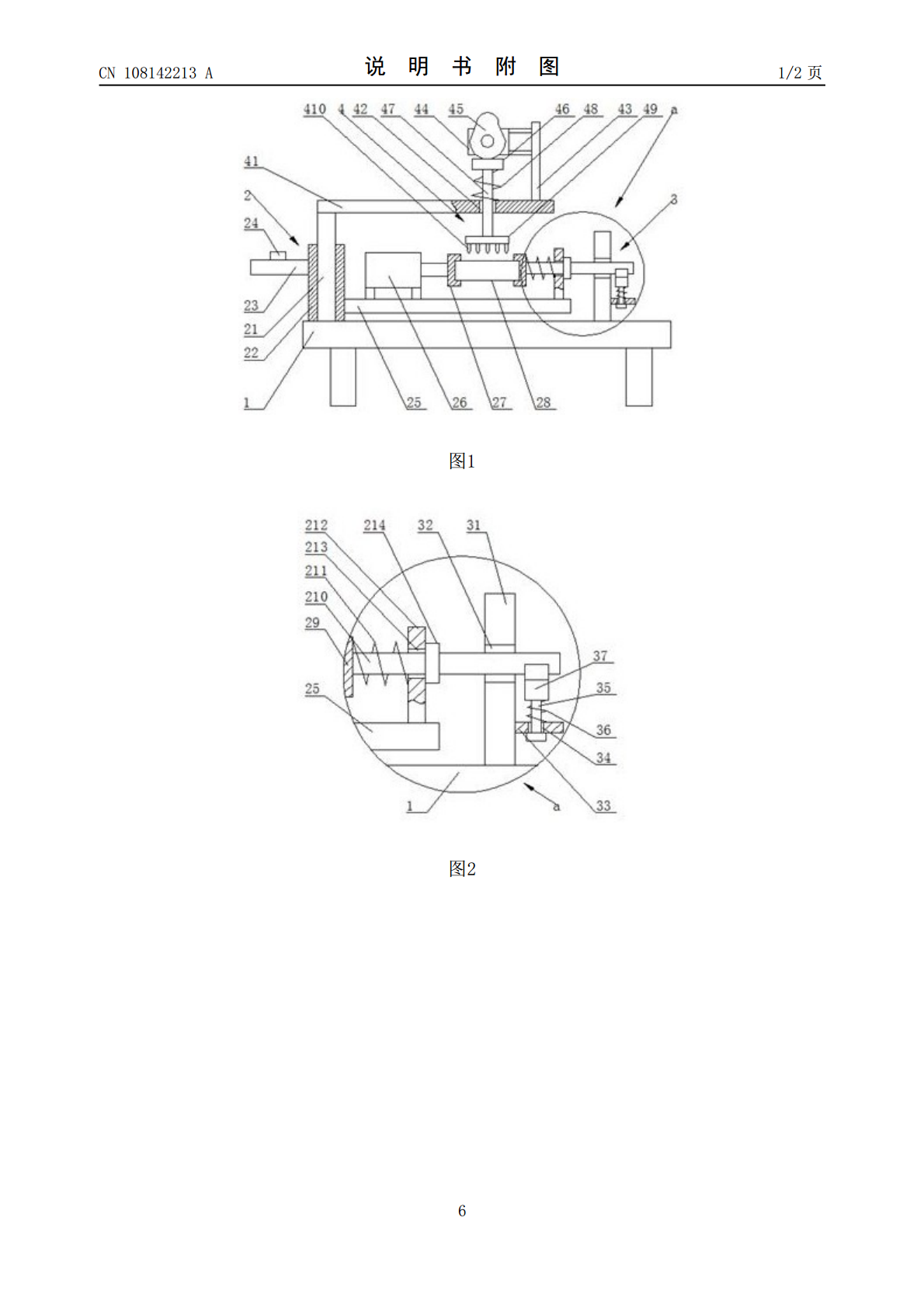

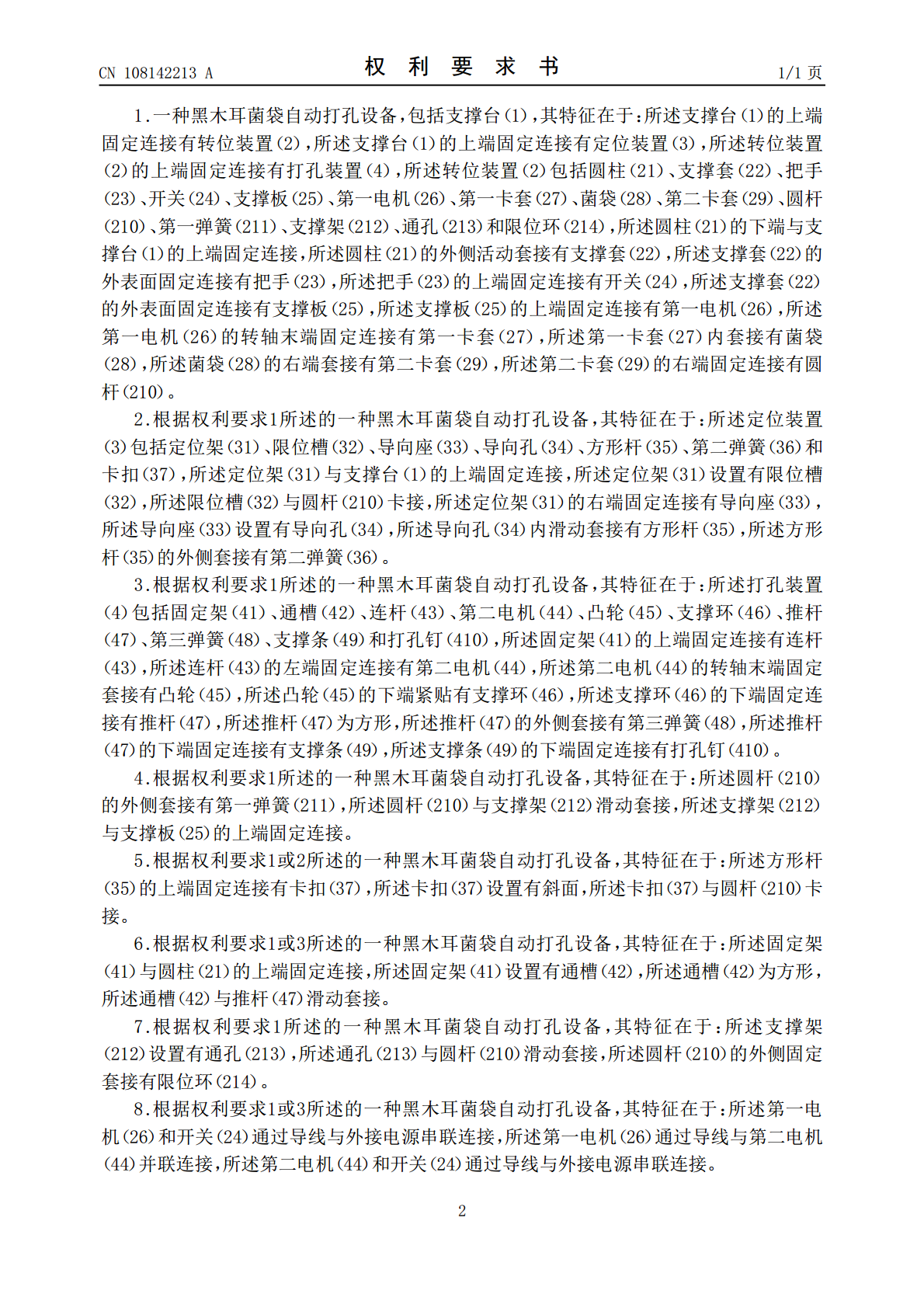

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108142213A(43)申请公布日2018.06.12(21)申请号201810203322.4(22)申请日2018.03.13(71)申请人西藏农牧学院地址西藏自治区林芝市巴宜区育才西路100号(72)发明人刘振东(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.A01G18/55(2018.01)权利要求书1页说明书3页附图2页(54)发明名称一种黑木耳菌袋自动打孔设备(57)摘要本发明公开了一种黑木耳菌袋自动打孔设备，包括支撑台，所述支撑台的上端固定连接有转位装置，所述支撑台的上端固定连接有定位装置，所述转位装置的上端固定连接有打孔装置，所述转位装置包括圆柱、支撑套、把手、开关、支撑板、第一电机、第一卡套、菌袋、第二卡套、圆杆、第一弹簧、支撑架、通孔和限位环，所述圆柱的下端与支撑台的上端固定连接，所述圆柱的外侧活动套接有支撑套，所述支撑套的外表面固定连接有把手，所述把手的上端固定连接有开关。该黑木耳菌袋自动打孔设备采用打孔装置能够实现自动打孔，提高打孔效率；采用转位装置能够避免装菌袋时操作工位位于打孔钉下方，避免造成误伤。CN108142213ACN108142213A权利要求书1/1页1.一种黑木耳菌袋自动打孔设备，包括支撑台（1），其特征在于：所述支撑台（1）的上端固定连接有转位装置（2），所述支撑台（1）的上端固定连接有定位装置（3），所述转位装置（2）的上端固定连接有打孔装置（4），所述转位装置（2）包括圆柱（21）、支撑套（22）、把手（23）、开关（24）、支撑板（25）、第一电机（26）、第一卡套（27）、菌袋（28）、第二卡套（29）、圆杆（210）、第一弹簧（211）、支撑架（212）、通孔（213）和限位环（214），所述圆柱（21）的下端与支撑台（1）的上端固定连接，所述圆柱（21）的外侧活动套接有支撑套（22），所述支撑套（22）的外表面固定连接有把手（23），所述把手（23）的上端固定连接有开关（24），所述支撑套（22）的外表面固定连接有支撑板（25），所述支撑板（25）的上端固定连接有第一电机（26），所述第一电机（26）的转轴末端固定连接有第一卡套（27），所述第一卡套（27）内套接有菌袋（28），所述菌袋（28）的右端套接有第二卡套（29），所述第二卡套（29）的右端固定连接有圆杆（210）。2.根据权利要求1所述的一种黑木耳菌袋自动打孔设备，其特征在于：所述定位装置（3）包括定位架（31）、限位槽（32）、导向座（33）、导向孔（34）、方形杆（35）、第二弹簧（36）和卡扣（37），所述定位架（31）与支撑台（1）的上端固定连接，所述定位架（31）设置有限位槽（32），所述限位槽（32）与圆杆（210）卡接，所述定位架（31）的右端固定连接有导向座（33），所述导向座（33）设置有导向孔（34），所述导向孔（34）内滑动套接有方形杆（35），所述方形杆（35）的外侧套接有第二弹簧（36）。3.根据权利要求1所述的一种黑木耳菌袋自动打孔设备，其特征在于：所述打孔装置（4）包括固定架（41）、通槽（42）、连杆（43）、第二电机（44）、凸轮（45）、支撑环（46）、推杆（47）、第三弹簧（48）、支撑条（49）和打孔钉（410），所述固定架（41）的上端固定连接有连杆（43），所述连杆（43）的左端固定连接有第二电机（44），所述第二电机（44）的转轴末端固定套接有凸轮（45），所述凸轮（45）的下端紧贴有支撑环（46），所述支撑环（46）的下端固定连接有推杆（47），所述推杆（47）为方形，所述推杆（47）的外侧套接有第三弹簧（48），所述推杆（47）的下端固定连接有支撑条（49），所述支撑条（49）的下端固定连接有打孔钉（410）。4.根据权利要求1所述的一种黑木耳菌袋自动打孔设备，其特征在于：所述圆杆（210）的外侧套接有第一弹簧（211），所述圆杆（210）与支撑架（212）滑动套接，所述支撑架（212）与支撑板（25）的上端固定连接。5.根据权利要求1或2所述的一种黑木耳菌袋自动打孔设备，其特征在于：所述方形杆（35）的上端固定连接有卡扣（37），所述卡扣（37）设置有斜面，所述卡扣（37）与圆杆（210）卡接。6.根据权利要求1或3所述的一种黑木耳菌袋自动打孔设备，其特征在于：所述固定架（41）与圆柱（21）的上端固定连接，所述固定架（41）设置有通槽（42），所述通槽（42）为方形，所述通槽（42）与推杆（47）滑动套接。7.根据权利要求1所述的一种黑木耳菌袋自动打孔设备，其特征在于：所述支撑架（212）设置有通孔（213），所述通孔（21
