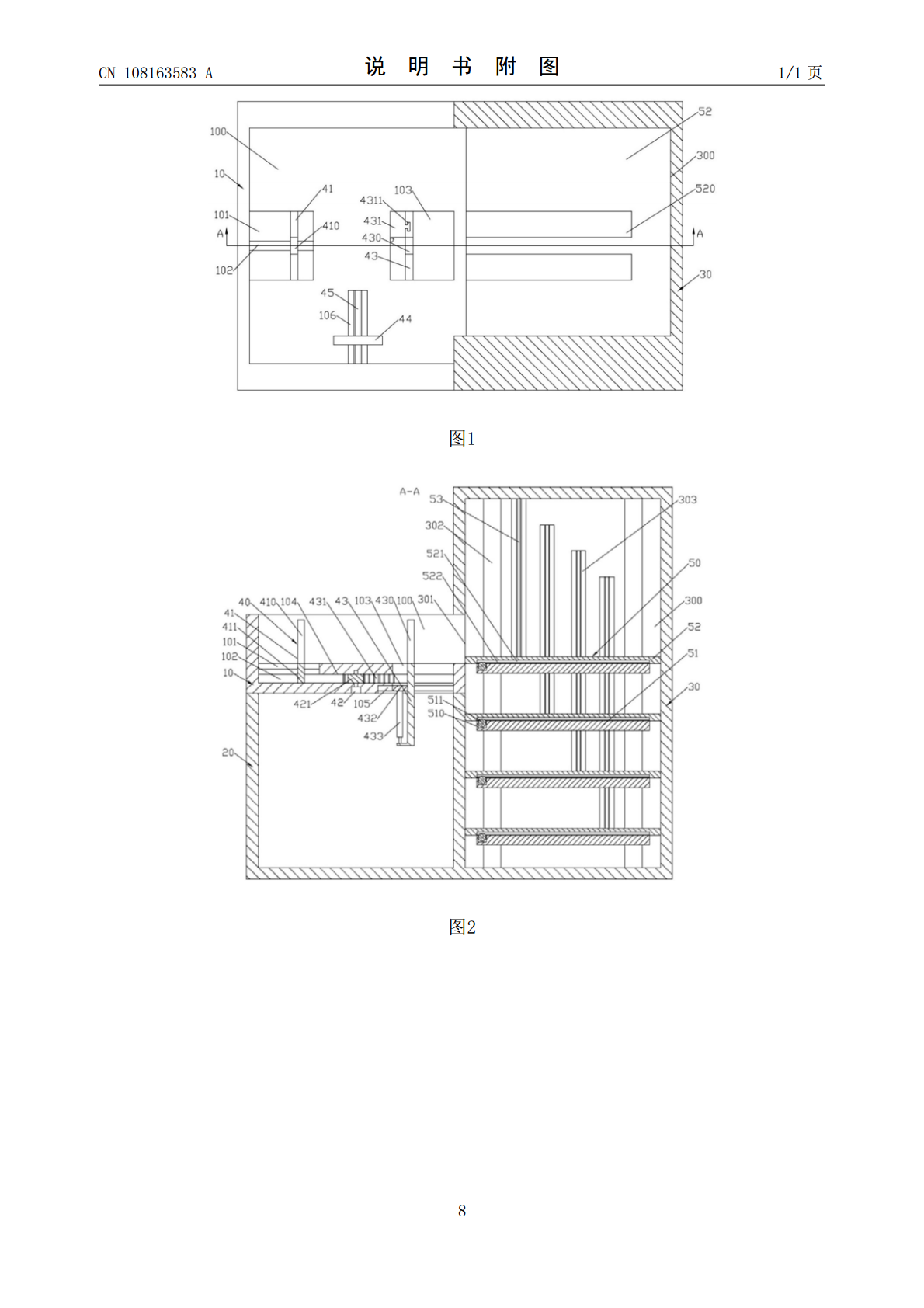

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108163583A(43)申请公布日2018.06.15(21)申请号201711444213.3(22)申请日2017.12.27(71)申请人东莞市天合机电开发有限公司地址523000广东省东莞市松山湖高新技术产业开发区创新科技园11号楼2楼201D(72)发明人林庆芳(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连平(51)Int.Cl.B65H1/08(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种打印机用的纸张补充装置(57)摘要本发明公开了一种打印机用的纸张补充装置，包括进纸盒、支撑架、纸张补充架、纸张限位装置和纸张补充装置；纸张放置槽的底面滑行设置有左宽度限位板、右侧左右滑行设置有右宽度滑行板；右宽度滑行板的右端升降设置有右宽度限位板；左宽度限位板的上端面中部成型有矩形的左右贯穿的左避让槽；右宽度限位板的上端面中部成型有矩形的左右贯穿的右避让槽；纸张支撑单元包括纸张支撑升降底座和纸张支撑滑行底座；纸张支撑升降底座升降设置在纸张补充槽的前后侧壁上；纸张支撑滑行底座左右滑行设置在纸张支撑升降底座上并且纸张支撑滑行底座的左端面上成型有一对前后对称的滑行避让槽。本发明可有效减少人工补充纸张的次数，提高打印的效率。CN108163583ACN108163583A权利要求书1/2页1.一种打印机用的纸张补充装置，其特征在于：包括进纸盒(10)、支撑架(20)、纸张补充架(30)、纸张限位装置(40)和纸张补充装置(50)；进纸盒(10)设置在支撑架(20)上；纸张补充架(30)设置在进纸盒(10)和支撑架(20)的右侧；进纸盒(10)的上端面成型有纸张放置槽(100)；纸张放置槽(100)的右端不封口；纸张补充架(30)的内部成型有矩形的纸张补充槽(300)；纸张补充槽(300)的左侧壁上成型有纸张补充进口(301)；纸张补充进口(301)正对纸张放置槽(100)；纸张限位装置(40)包括左宽度限位板(41)、右宽度限位板(43)和长度限位板(44)；纸张放置槽(100)的底面的中部左侧左右滑行设置有左宽度限位板(41)、右侧左右滑行设置有右宽度滑行板(431)；右宽度滑行板(431)的右端升降设置有右宽度限位板(43)；左宽度限位板(41)的上端面中部成型有矩形的左右贯穿的左避让槽(410)；右宽度限位板(43)的上端面中部成型有矩形的左右贯穿的右避让槽(430)；长度限位板(44)前后滑行设置在纸张放置槽(100)的底面的中前侧；纸张补充装置(50)包括若干纸张支撑单元；纸张支撑单元包括纸张支撑升降底座(51)和纸张支撑滑行底座(52)；纸张支撑升降底座(51)升降设置在纸张补充槽(300)的前后侧壁上；纸张支撑滑行底座(52)左右滑行设置在纸张支撑升降底座(51)上并且纸张支撑滑行底座(52)的左端面上成型有一对前后对称的滑行避让槽(520)；滑行避让槽(520)正对左宽度限位板(41)位于左避让槽(410)的前后部分；滑行避让槽(520)正对右宽度限位板(43)位于右避让槽(430)的前后部分；滑行避让槽(520)的前后方向的宽度大于左宽度限位板(41)位于左避让槽(410)的前后部分的前后方向的宽度；滑行避让槽(520)的前后方向的宽度大于右宽度限位板(43)位于右避让槽(430)的前后部分的前后方向的宽度；纸张补充槽(300)的上侧壁高于进纸盒(10)的上端面。2.根据权利要求1所述的一种打印机用的纸张补充装置，其特征在于：纸张放置槽(100)的底面中心左侧成型有左上滑行槽(101)、右侧成型有向下贯穿的右滑行槽(103)；左上滑行槽(101)的下端面成型有横截面呈倒置的T字形的左下滑行槽(102)；左下滑行槽(102)的右侧壁上成型有矩形的中心连接槽(104)；中心连接槽(104)的右端与右滑行槽(103)连通；右滑行槽(103)的下部的前后侧壁上分别成型有右滑行导向槽(105)；左宽度限位板(41)的下端成型有与左下滑行槽(102)配合的左宽度限位导块(411)；左宽度限位导块(411)的右端面的前侧成型有左宽度驱动齿条；左宽度驱动齿条和右宽度滑行板(431)左右滑行设置在中心连接槽(104)内；右宽度限位板(43)的下端成型为L型；右滑行导向槽(105)内滑行设置有右滑行支撑板(432)；右滑行支撑板(432)的下端固定有右宽度限位板升降电缸(433)；右宽度限位板升降电缸(433)的活塞杆下端与右宽度限位板(43)的下端水平部固定连接；右宽度滑行板(431)的前端面上成型有齿条；中心连接槽(104)的下侧壁中部固定有宽度驱动电机(42)；宽度驱动电机(42)的输出轴上固定有宽度驱动齿
