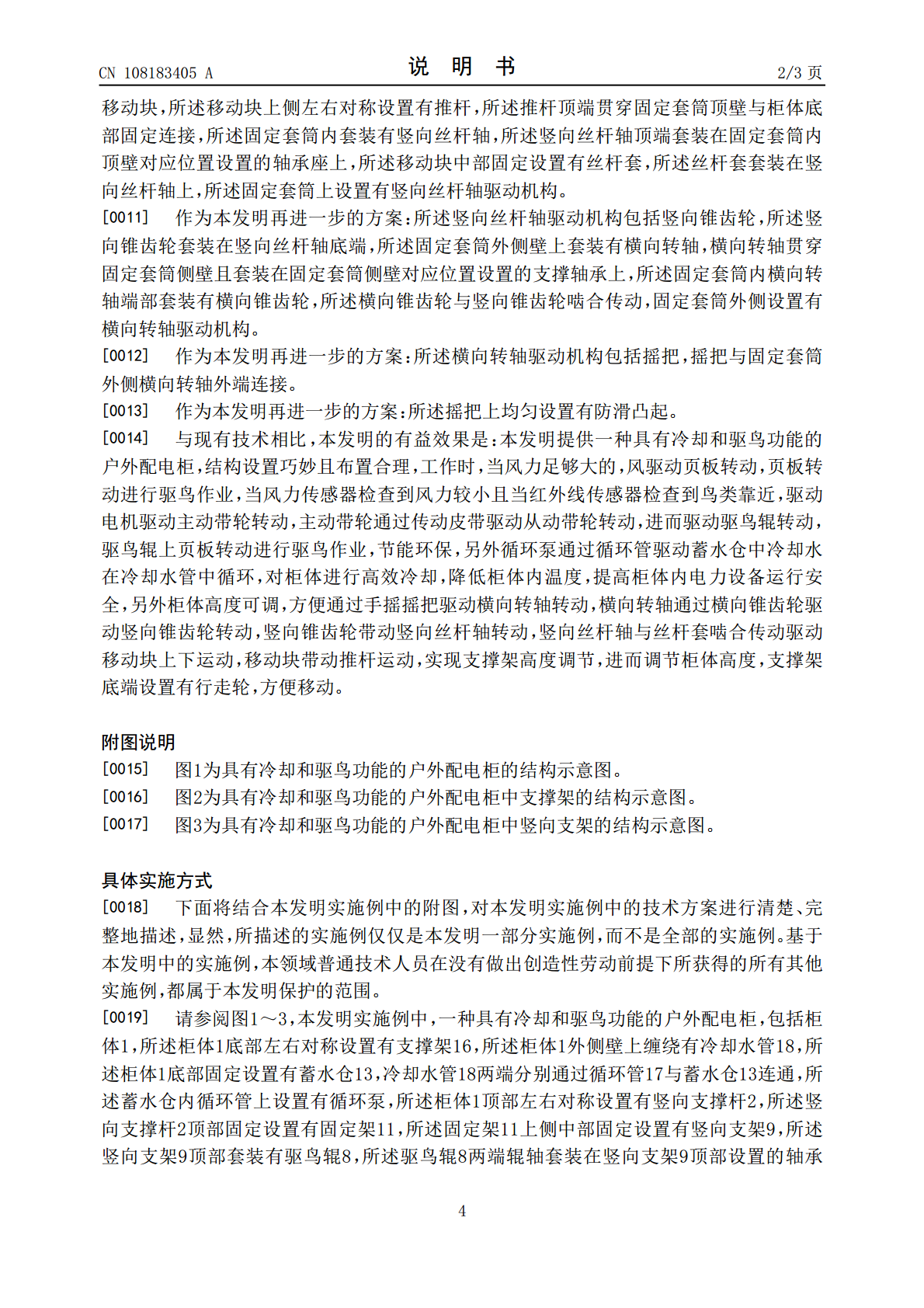

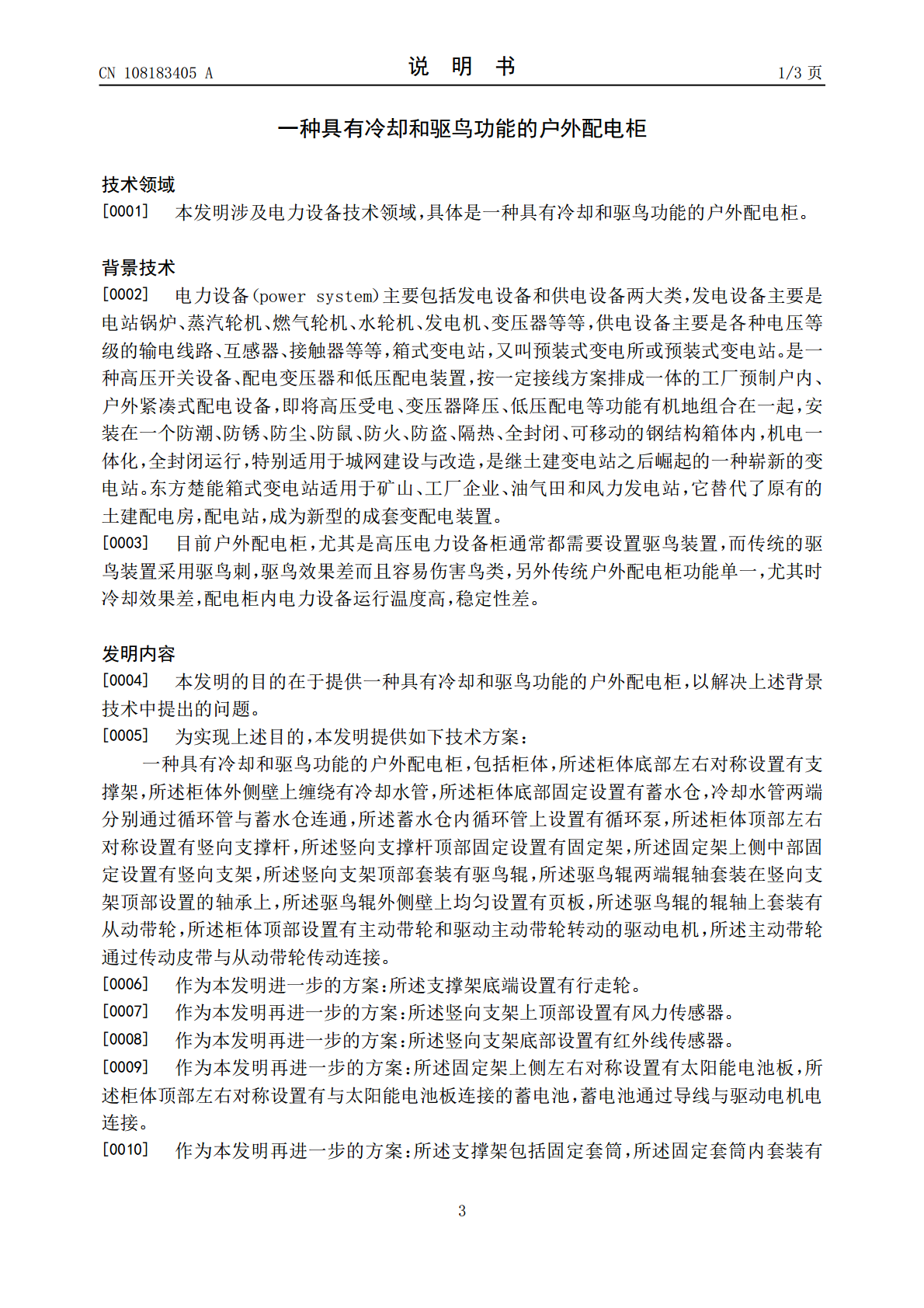

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108183405A(43)申请公布日2018.06.19(21)申请号201810082083.1(22)申请日2018.01.29(71)申请人王婉地址476000河南省商丘市梁园区建设办事处郭刘村74号(72)发明人王婉(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.H02B1/30(2006.01)H02B1/56(2006.01)H02J7/35(2006.01)H02K7/10(2006.01)A01M29/00(2011.01)权利要求书1页说明书3页附图3页(54)发明名称一种具有冷却和驱鸟功能的户外配电柜(57)摘要本发明公开了一种具有冷却和驱鸟功能的户外配电柜，包括柜体，所述柜体底部左右对称设置有支撑架，本发明提供一种具有冷却和驱鸟功能的户外配电柜，结构设置巧妙且布置合理，当风力足够大的，风驱动页板转动，页板转动进行驱鸟作业，当风力传感器检查到风力较小且当红外线传感器检查到鸟类靠近，驱动电机驱动主动带轮转动，主动带轮通过传动皮带驱动从动带轮转动，进而驱动驱鸟辊转动，驱鸟辊上页板转动进行驱鸟作业，节能环保，另外循环泵通过循环管驱动蓄水仓中冷却水在冷却水管中循环，对柜体进行高效冷却，降低柜体内温度，提高柜体内电力设备运行安全，另外柜体高度可调，方便使用，支撑架底端设置有行走轮，方便移动。CN108183405ACN108183405A权利要求书1/1页1.一种具有冷却和驱鸟功能的户外配电柜，包括柜体，其特征在于，所述柜体底部左右对称设置有支撑架，所述柜体外侧壁上缠绕有冷却水管，所述柜体底部固定设置有蓄水仓，冷却水管两端分别通过循环管与蓄水仓连通，所述蓄水仓内循环管上设置有循环泵，所述柜体顶部左右对称设置有竖向支撑杆，所述竖向支撑杆顶部固定设置有固定架，所述固定架上侧中部固定设置有竖向支架，所述竖向支架顶部套装有驱鸟辊，所述驱鸟辊两端辊轴套装在竖向支架顶部设置的轴承上，所述驱鸟辊外侧壁上均匀设置有页板，所述驱鸟辊的辊轴上套装有从动带轮，所述柜体顶部设置有主动带轮和驱动主动带轮转动的驱动电机，所述主动带轮通过传动皮带与从动带轮传动连接。2.根据权利要求1所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述支撑架底端设置有行走轮。3.根据权利要求1所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述竖向支架上顶部设置有风力传感器。4.根据权利要求1所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述竖向支架底部设置有红外线传感器。5.根据权利要求1所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述固定架上侧左右对称设置有太阳能电池板，所述柜体顶部左右对称设置有与太阳能电池板连接的蓄电池，蓄电池通过导线与驱动电机电连接。6.根据权利要求1所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述支撑架包括固定套筒，所述固定套筒内套装有移动块，所述移动块上侧左右对称设置有推杆，所述推杆顶端贯穿固定套筒顶壁与柜体底部固定连接，所述固定套筒内套装有竖向丝杆轴，所述竖向丝杆轴顶端套装在固定套筒内顶壁对应位置设置的轴承座上，所述移动块中部固定设置有丝杆套，所述丝杆套套装在竖向丝杆轴上，所述固定套筒上设置有竖向丝杆轴驱动机构。7.根据权利要求6所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述竖向丝杆轴驱动机构包括竖向锥齿轮，所述竖向锥齿轮套装在竖向丝杆轴底端，所述固定套筒外侧壁上套装有横向转轴，横向转轴贯穿固定套筒侧壁且套装在固定套筒侧壁对应位置设置的支撑轴承上，所述固定套筒内横向转轴端部套装有横向锥齿轮，所述横向锥齿轮与竖向锥齿轮啮合传动，固定套筒外侧设置有横向转轴驱动机构。8.根据权利要求7所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述横向转轴驱动机构包括摇把，摇把与固定套筒外侧横向转轴外端连接。9.根据权利要求8所述的具有冷却和驱鸟功能的户外配电柜，其特征在于，所述摇把上均匀设置有防滑凸起。2CN108183405A说明书1/3页一种具有冷却和驱鸟功能的户外配电柜技术领域[0001]本发明涉及电力设备技术领域，具体是一种具有冷却和驱鸟功能的户外配电柜。背景技术[0002]电力设备（powersystem）主要包括发电设备和供电设备两大类，发电设备主要是电站锅炉、蒸汽轮机、燃气轮机、水轮机、发电机、变压器等等，供电设备主要是各种电压等级的输电线路、互感器、接触器等等，箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在
